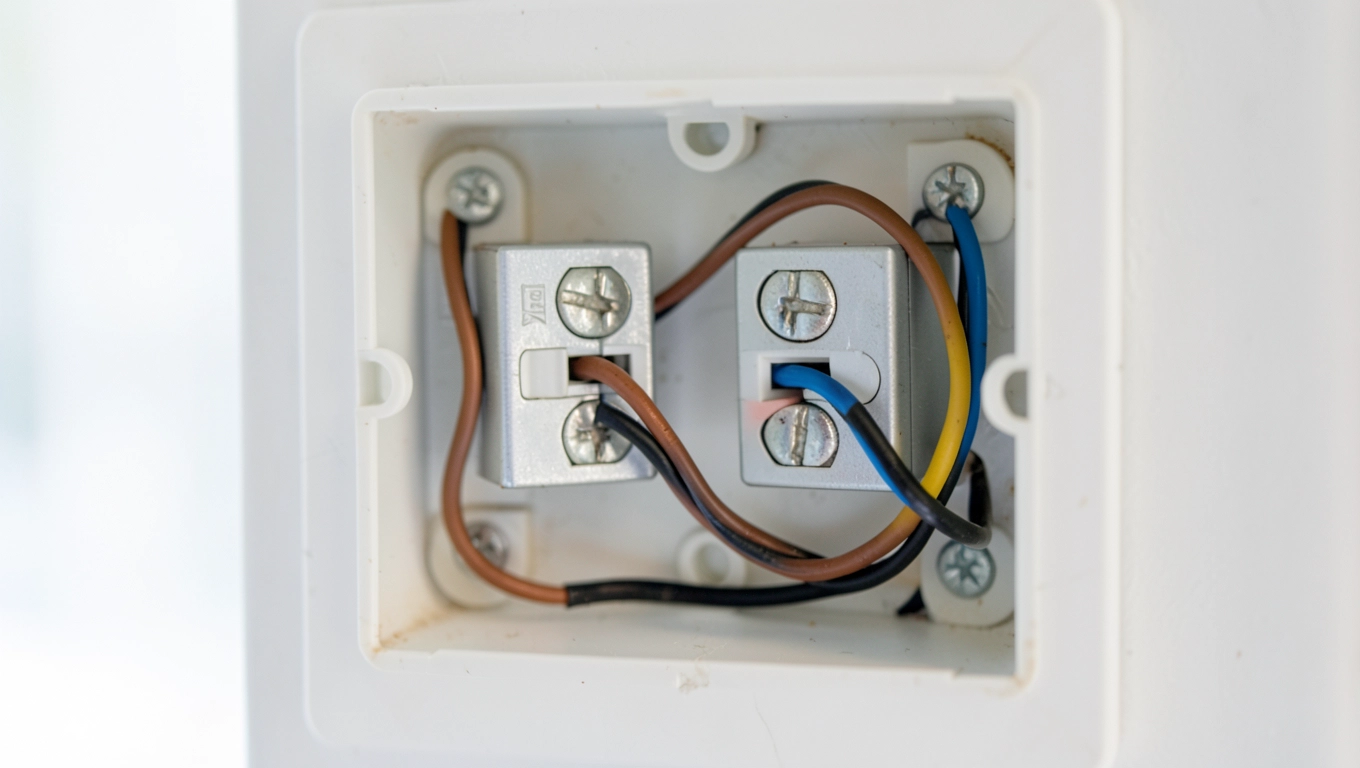

Kompletny Przewodnik: Jak Podłączyć Włącznik Schodowy Polmark

Czy budujesz dom, remontujesz mieszkanie, a może po prostu męczy Cię bieganie po ciemnych schodach? Niezależnie od powodu, nadszedł moment, by światło pojawiało się tam, gdzie go potrzebujesz, po naciśnięciu jednego klawisza – zarówno na dole, jak i na górze. W tym artykule odkryjemy jak podłączyć włącznik schodowy Polmark tak, aby działał bezbłędnie. A odpowiadając na palące pytanie w skrócie: kluczem do sukcesu jest precyzyjne podłączenie przewodów zgodnie ze schematem producenta. To mniej straszne, niż myślisz!

• Bezpieczeństwo i Przygotowanie do Podłączenia
• Zasada Działania i Schemat Podłączenia Włącznika Schodowego
• Podłączanie Przewodów do Włącznika Polmark - Krok po Kroku
• Testowanie i Rozwiązywanie Problemów po Podłączeniu

Analizując te dane, widzimy, że samo podłączenie włącznika schodowego Polmark to inwestycja, której koszt waha się głównie w zależności od długości potrzebnego przewodu, co jest podyktowane odległością między planowanymi punktami włączania światła i źródłem zasilania. Czas potrzebny na montaż, choć szacowany na kilka godzin, może być dłuższy w przypadku nietypowych układów pomieszczeń, potrzeby kucia w ścianach pod nowe okablowanie, czy też braku doświadczenia. Pamiętajmy, że to tylko szacunki, a rzeczywiste wartości mogą się różnić, ale dają solidną podstawę do planowania projektu elektrycznego w naszym domu.

Rozumiejąc te podstawowe liczby, łatwiej podejść do tematu z właściwą perspektywą, wiedząc, czego mniej więcej możemy się spodziewać pod względem nakładu finansowego na materiały czy czasu poświęconego na pracę. Przechodząc od cyfr do czynów, kluczowe staje się nie tylko posiadanie odpowiednich komponentów, ale przede wszystkim właściwe przygotowanie i bezwzględne przestrzeganie zasad bezpieczeństwa. Bez tego nawet najprostsza instalacja może stać się źródłem poważnych kłopotów.

Bezpieczeństwo i Przygotowanie do Podłączenia

Zanim w ogóle pomyślisz o chwyceniu za narzędzia i dotknięciu choćby jednego przewodu, musisz sobie uświadomić jedno – z prądem nie ma żartów. To nie jest projekt typu "zobaczmy co się stanie", gdzie pomyłka kończy się co najwyżej krzywym regałem. Tutaj pomyłka może kosztować zdrowie lub nawet życie. Dlatego bezpieczeństwo przy podłączaniu elektryki jest absolutnym priorytetem, punktem zero i setką jednocześnie.

Zobacz także: Appio włącznik dotykowy schodowy – jak podłączyć

Najważniejsza zasada, tak oczywista, że aż zapominana: odłączenie zasilania. Znajdź odpowiedni bezpiecznik lub wyłącznik nadprądowy w domowej rozdzielni i bezwzględnie go wyłącz. Chodzi o obwód, na którym pracujesz, czyli obwód oświetleniowy, do którego ma być podłączony włącznik schodowy.

Po wyłączeniu bezpiecznika, nie wierz na słowo sobie ani instynktowi. Zawsze użyj testera napięcia (potocznie zwanego próbnikiem). Dotknij nim przewodu, który uznajesz za "martwy". Świecąca neonówka lub sygnał dźwiękowy oznacza, że gdzieś jest prąd i musisz szukać dalej – być może inny obwód zasila puszkę, w której będziesz pracować, albo pomyliłeś bezpieczniki. Musisz mieć 100% pewności, że przewody są pozbawione napięcia.

Przygotuj niezbędne narzędzia. Na Twojej liście powinny znaleźć się: zestaw izolowanych śrubokrętów (ważne!), ściągacz izolacji (znacząco ułatwia i przyspiesza pracę, minimalizując ryzyko uszkodzenia żyły przewodu), szczypce uniwersalne i tnące. Przyda się także poziomica, jeśli zależy Ci na estetyce montażu, oraz latarka czołówka, bo często pracujemy w słabo oświetlonych miejscach.

Zobacz także: Jak podłączyć włącznik schodowy podwójny krzyżowy? Poradnik krok po kroku 2025

Po stronie materiałów, poza oczywiście włącznikiem schodowym Polmark, będziesz potrzebować odpowiedniego okablowania. Typowo używa się przewodu elektrycznego o przekroju 1.5 mm², najczęściej typu OMY (wielodrutowy, giętki) lub OMYp (płaski). Standardowo do instalacji schodowej między włącznikami potrzebny jest przewód 3-żyłowy (np. OMY 3x1.5mm²) plus przewód 3-żyłowy od zasilania/lampy do jednego z włączników (lub 4-żyłowy np. 4x1.5mm² jeśli potrzebujemy dodatkową żyłę do konkretnego schematu). Pamiętaj, okablowanie pod włącznik schodowy musi być dopasowane do planowanego obciążenia i układu.

Nie zapomnij o puszkach instalacyjnych – najczęściej o średnicy 60mm, ale warto wybrać głębsze wersje (np. 60x40mm lub 60x60mm), aby swobodnie pomieścić w nich włącznik oraz wszelkie niezbędne połączenia przewodów, zwłaszcza gdy stosujesz złączki WAGO. Terminale lub złączki instalacyjne (jak popularne złączki WAGO) są znacznie bezpieczniejszą i nowocześniejszą alternatywą dla skręcania przewodów i izolowania ich taśmą. Przygotuj ich odpowiednią ilość, z zapasem.

Konieczna jest także atestowana taśma izolacyjna, używana do dodatkowego zabezpieczania niektórych połączeń lub owijania końcówek nieużywanych przewodów w puszce. Rzadziej przydatna przy nowoczesnych złączkach, ale zawsze warto mieć rolkę pod ręką. Zadbaj też o ochronę osobistą: rękawice izolowane (dodatkowe zabezpieczenie) i okulary ochronne (podczas kucia czy wiercenia). To może brzmieć przesadnie, ale lepiej dmuchać na zimne.

Zobacz także: Jak podłączyć włącznik schodowy pojedynczy? Poradnik krok po kroku 2025

Przed rozpoczęciem pracy fizycznej, zastanów się dokładnie nad trasą kabli. Czy poprowadzisz je natynkowo (w listwach lub rurkach), czy podtynkowo (wymagane będzie kucie)? Zaplanuj rozmieszczenie puszek na wysokości ok. 100-115 cm od podłogi – to standardowa wysokość montażu włączników. Określ odległości i oszacuj potrzebną długość przewodu, dodając zapas na swobodne operowanie przy podłączeniach (ok. 15-20 cm przewodu powinno wystawać z puszki).

Absolutną podstawą jest dokładne przestudiowanie instrukcji dołączonej do włącznika Polmark. Producent zawsze zamieszcza tam schemat podłączenia włącznika schodowego Polmark, który jest kluczem do prawidłowego montażu. Polmark może mieć swoje specyficzne oznaczenia terminali (choć najczęściej spotykane to L, 1, 2), a schemat pokaże dokładnie, który przewód do którego terminala powinien trafić w Twojej konfiguracji.

Zobacz także: Czy włącznik schodowy może zastąpić zwykły? Poradnik 2025

Ważna kwestia: w niektórych sytuacjach (nowa instalacja od podstaw, modyfikacje istniejącej instalacji w miejscach o podwyższonym ryzyku) przepisy mogą wymagać wykonania prac przez kwalifikowanego elektryka. Zawsze lepiej to sprawdzić i rozważyć, zwłaszcza jeśli nie masz doświadczenia. Wiedzieć, kiedy wezwać fachowca, to też część mądrego podejścia do elektryki.

Przygotowanie miejsca pracy to nie tylko narzędzia. Usuń meble, które mogą przeszkadzać, zabezpiecz podłogę folią malarską, jeśli będziesz kuć lub wiercić. Upewnij się, że masz dobre oświetlenie w miejscu pracy, co minimalizuje ryzyko błędu i uszkodzenia oczu. "Ciemność widzę, widzę ciemność!" tutaj jest niepożądana.

Historia z życia wzięta: Mój znajomy, pewien swoich umiejętności, zapomniał wyłączyć bezpiecznik. Myślał, że "tylko dokręci" poluzowany włącznik. Skończyło się na małym 'kopnięciu', wybitym bezpieczniku i spalonej końcówce śrubokręta. Żadna tragedia, ale dosadny przykład, że chwila nieuwagi może mieć nieprzyjemne konsekwencje. Zawsze traktuj prąd ze stosownym szacunkiem.

Zobacz także: Jak podłączyć włącznik schodowy Schneider? Poradnik 2025

Upewnij się, że Twoje narzędzia są w dobrym stanie, zwłaszcza izolowane śrubokręty. Uszkodzona izolacja na uchwycie czyni narzędzie bezużytecznym z punktu widzenia bezpieczeństwa elektrycznego. Inwestycja w porządne, atestowane narzędzia to inwestycja w Twoje bezpieczeństwo.

Jeszcze raz, do znudzenia: po odłączeniu bezpiecznika i przed dotknięciem przewodów, ponownie sprawdź próbnikiem napięcie w puszce, w której masz pracować. Lepiej sprawdzić trzy razy i stracić minutę, niż raz "przeoczyć" i zyskać problem. Powieś kartkę na rozdzielni "Nie włączać! Prace elektryczne!".

Zapoznaj się z kolorystyką przewodów stosowaną w Twojej instalacji. W nowoczesnych instalacjach obowiązują kolory: brązowy/czarny dla przewodu fazowego (L), niebieski dla przewodu neutralnego (N), zielono-żółty dla przewodu ochronnego (PE). W starszych instalacjach mogą występować inne kolory (np. czerwony, szary) lub brak przewodu PE. Zawsze potwierdź funkcję przewodu testerem przed pracą, gdy obwód jest włączony (ostrożnie!), a następnie pracuj przy wyłączonym zasilaniu.

Dobierając przewody, standardem dla obwodów oświetleniowych w domowych instalacjach jest przekrój 1.5mm². Jest on wystarczający do obciążeń generowanych przez typowe punkty świetlne i zapewnia odpowiednie parametry. Nie używaj przewodów cieńszych, niż wymaga tego obciążenie i przepisy. Zbyt cienki przewód może się przegrzewać.

Pomyśl o tym, co może być potrzebne w przyszłości. Czasem warto poprowadzić przewód z jedną żyłą zapasową (np. 4x1.5mm² zamiast 3x1.5mm² między puszkami, jeśli to ma sens w Twoim schemacie połączeń), aby w przyszłości łatwo dodać dodatkowy punkt świetlny lub zmienić konfigurację sterowania (np. na 3-punktowe). Taka drobna decyzja na etapie instalacji może zaoszczędzić kucia w przyszłości.

Rodzaj puszki instalacyjnej (podtynkowa czy natynkowa) ma znaczenie dla estetyki i sposobu montażu włącznika. Puszki o średnicy 60mm są standardem dla pojedynczych włączników. Upewnij się, że masz puszki kompatybilne z systemem montażu włącznika Polmark – niektóre wymagają puszek z "pazurkami", inne wkręcanych w specjalne uchwyty puszki.

Złączki instalacyjne, takie jak WAGO, to genialne wynalazki. Zamiast żmudnego skręcania przewodów i używania kostek śrubowych (gdzie drut może się wysunąć), wystarczy zdjąć izolację na odpowiednią długość i wsunąć przewód we złączkę. Zapewniają pewne i bezpieczne połączenie. Przygotuj kilka różnych typów (np. na 3 i 5 przewodów), aby dopasować je do potrzebnych rozgałęzień w puszkach.

Ściąganie izolacji to precyzyjna robota. Zbyt krótki odcinek – przewód nie wejdzie prawidłowo do terminala. Zbyt długi – ryzykujesz odsłonięcie żyły poza terminalem i zwarcie. Ściągacz izolacji z ogranicznikiem lub regulacją długości jest tu nieoceniony. Zazwyczaj potrzeba około 10-12 mm odsłoniętej żyły dla standardowych terminali śrubowych i złączek.

Finalna kontrola bezpieczeństwa: zanim zaczniesz fizycznie podłączać przewody, upewnij się raz jeszcze, że wszyscy domownicy wiedzą o prowadzonych pracach i nikt przypadkiem nie włączy prądu w rozdzielni. Kartka informacyjna "Nie włączać!" to minimum. Zabezpiecz obszar pracy, zwłaszcza jeśli są w pobliżu dzieci czy zwierzęta. Ta metodyka przygotowania to fundament prawidłowe podłączenie włącznika schodowego i każdej innej pracy elektrycznej.

Zasada Działania i Schemat Podłączenia Włącznika Schodowego

Na czym polega magia włącznika schodowego? To nie czary, a prosta i elegancka zasada działania przełączania obwodów, która pozwala sterować jednym punktem świetlnym (np. lampą na klatce schodowej) z dwóch różnych miejsc (np. na dole i na górze schodów). Każdy z włączników, Polmark nie inaczej, ma za zadanie przekierować przepływ prądu do lampy, w zależności od swojej pozycji i pozycji drugiego włącznika.

Standardowy włącznik schodowy posiada zazwyczaj trzy zaciski: jeden wspólny (oznaczany najczęściej literą 'L', 'P' lub symbolem fali ze strzałką) oraz dwa zaciski przełączne (oznaczane cyframi '1' i '2' lub 'NO', 'NC' choć NO/NC bardziej kojarzy się z przełącznikami dzwonkowymi czy chwilowymi, w schodowych szukamy L/1/2). Gdy zmieniasz pozycję klawisza włącznika, zacisk wspólny 'L' przełącza połączenie między zaciskami '1' a '2'. Nigdy nie jest połączony z oboma naraz, ani z żadnym.

Wyobraź sobie ścieżkę prądu: faza (L) ze źródła zasilania dociera do zacisku wspólnego 'L' pierwszego włącznika schodowego. Od tego miejsca, prąd ma dwie możliwe drogi do wyboru – przez zacisk '1' lub przez zacisk '2', w zależności od pozycji klawisza. Te dwie drogi to tak zwane "przewody podróżne" lub "zwrotne", które biegną do drugiego włącznika schodowego.

Drugi włącznik schodowy odbiera prąd na swoich zaciskach '1' i '2' (podłączonych odpowiednio do '1' i '2' pierwszego włącznika). Ten drugi włącznik również ma zacisk wspólny 'L', który jest połączony z żarówką (przewód "odejściowy", tzw. faza przełączana). Zacisk wspólny 'L' drugiego włącznika połączony jest albo z zaciskiem '1', albo z zaciskiem '2', ponownie zależnie od pozycji jego klawisza.

Aby żarówka świeciła, prąd musi mieć zamknięty obwód: od fazy (L) ze źródła, przez pierwszy włącznik, przez przewody zwrotne, przez drugi włącznik, przez fazę przełączaną, do żarówki, i w końcu przez przewód neutralny (N) i z powrotem do źródła. Przewód neutralny (N) oraz ochronny (PE, jeśli lampa tego wymaga) są prowadzone bezpośrednio od źródła zasilania do lampy, z pominięciem włączników. Tutaj dociera N i PE z zasilania, bez żadnych przełączeń w włącznikach.

Kluczem do zrozumienia, jak działa instalacja elektryczna schodowa, jest to, że aby światło się zaświeciło, oba włączniki muszą być w pozycji, która pozwala prądowi przejść przez jeden z przewodów zwrotnych i dotrzeć do zacisku 'L' drugiego włącznika. Jeśli jeden włącznik kieruje prąd na przewód '1', a drugi "nasłuchuje" na przewodzie '1', obwód jest zamknięty. Jeśli pierwszy kieruje na '1', a drugi "nasłuchuje" na '2', obwód jest przerwany – światło gaśnie.

Polmark, jak każdy szanujący się producent, udostępnia schemat podłączenia włącznika schodowego Polmark. Te schematy są niezbędne! Pokazują one konkretnie, jak podłączyć poszczególne przewody (faza ze źródła, przewody zwrotne do drugiego włącznika, faza przełączana do lampy) do odpowiednich terminali na obydwu włącznikach. Zapoznanie się z nim to podstawa. Nigdy nie zakładaj, że "każdy schodowy podłącza się tak samo" – subtelne różnice w oznaczeniach terminali czy wewnętrznej konstrukcji mogą wprowadzić w błąd.

Jak wskazano w danych producenta, dołączone schematy elektryczne są kluczowym wsparciem przy podłączeniu łączników. Stanowią one graficzny przewodnik po ścieżkach, które muszą pokonać przewody. Na standardowym schemacie dla dwóch włączników schodowych zobaczysz zazwyczaj symbol włącznika z trzema punktami połączeniowymi i wyraźnymi liniami pokazującymi, które punkty należy połączyć z zasilaniem/lampą, a które z drugim włącznikiem.

W typowym schemacie dla dwóch włączników, jeśli zasilanie i lampa znajdują się w pobliżu pierwszego włącznika (np. w puszce sufitowej), od tej puszki do pierwszego włącznika biegną trzy przewody: faza (L), jeden przewód zwrotny (np. T1) i drugi przewód zwrotny (T2). Faza trafia na L w włączniku. T1 i T2 wracają do puszki. Dalej od tej puszki do drugiego włącznika biegnie przewód z dwoma żyłami dla T1 i T2, oraz trzecia żyła która jest fazą przełączaną z L włącznika drugiego wracającą do lampy. Puszka w tym scenariuszu pełni rolę centrum dystrybucyjnego.

Jeśli zasilanie jest przy pierwszym włączniku, a lampa przy drugim, układ połączeń przewodów się nieco zmienia, ale zasada działania pozostaje taka sama. Prąd ze źródła trafia do pierwszego włącznika (L), przewody zwrotne łączą włączniki (1 do 1, 2 do 2), a od drugiego włącznika (L) idzie przewód do lampy. Neutralny i ochronny idą bezpośrednio od źródła do lampy. W tym przypadku, między włącznikami potrzebne są dwie żyły na zwrotne, ale często kładzie się przewód 3-żyłowy by ułatwić życie.

Często stosowany układ zakłada użycie 3-żyłowego kabla między włącznikami. W najpopularniejszym wariancie (zasilanie i lampa w centralnej puszce, np. na suficie), ten kabel 3-żyłowy biegnie od puszki do pierwszego włącznika, i drugi 3-żyłowy od puszki do drugiego włącznika. W puszce następuje większość połączeń: Faza L idzie z puszki do L włącznika 1. Z zacisków 1 i 2 włącznika 1 wracają dwa przewody (zwrotne T1 i T2) do puszki. Z puszki T1 idzie do 1 włącznika 2, a T2 do 2 włącznika 2. Z L włącznika 2 wraca faza przełączana do puszki, a z puszki do lampy (L). Neutralny N i ochronny PE z puszki idą bezpośrednio do lampy. Ten schemat wykorzystuje puszki jako punkty koncentracji połączeń.

Istnieje również możliwość sterowania oświetleniem z trzech lub więcej miejsc. W tym celu między dwoma włącznikami schodowymi (na początku i na końcu "trasy") instaluje się włączniki krzyżowe. Włącznik krzyżowy ma cztery zaciski: dwa wejściowe i dwa wyjściowe. Jego działanie polega na "skrzyżowaniu" lub "nieskrzyżowaniu" przewodów zwrotnych. Każde dodanie włącznika krzyżowego pozwala na sterowanie światłem z kolejnego punktu. Polmark produkuje także łączniki krzyżowe (zazwyczaj wyglądają podobnie, ale mają inny symbol i 4 zaciski).

Dobór przewodów do instalacji schodowej powinien być przemyślany. Standardowy przewód 3x1.5mm² jest wystarczający w większości domowych zastosowań oświetleniowych. Jego trzy żyły (najczęściej brązowa, niebieska, zielono-żółta w nowych kablach) mogą być wykorzystane zgodnie z kolorystyką (brązowa na fazę, niebieska na neutralny, zielono-żółta na ochronny), ale w specyficznych obwodach jak schodowy często żyły są wykorzystywane niezależnie od ich koloru izolacji (np. niebieski jako przewód zwrotny). dobór przewodów do włącznika schodowego musi uwzględniać nie tylko liczbę potrzebnych żył, ale też ich przekrój i materiał.

W przypadku, gdy kolory przewodów w ścianie odbiegają od nowoczesnych standardów (częste w starych instalacjach), jedynym pewnym sposobem identyfikacji funkcji przewodu jest użycie testera napięcia (przy włączonym prądzie, ostrożnie) lub fizyczne prześledzenie przewodu od źródła do celu (przy wyłączonym prądzie). Liczenie wyłącznie na kolory może prowadzić do poważnych błędów, a nawet niebezpiecznych sytuacji.

Zdarzało mi się spotkać z sytuacjami, gdzie ktoś w starej instalacji próbował podłączyć nowoczesny włącznik schodowy, bazując na tym, co "wydawało mu się" logiczne w starym okablowaniu. Kończyło się na zwarciu albo braku działania, bo układ przewodów był zupełnie inny, niż wskazywały na to kolory. Zawsze, podkreślam, zawsze weryfikuj połączenia z rzeczywistym schematem i układem przewodów w Twojej ścianie, nie ufając tylko kolorom, zwłaszcza w starych budynkach.

Planując okablowanie, warto narysować własny schemat, pokazujący puszki, włączniki, lampę i przewody, które je łączą. Zaznacz kolory przewodów, które faktycznie puszczasz w danym peszlu lub korytku. To nie tylko pomaga w procesie instalacji, ale jest nieocenione w przyszłości, przy ewentualnych naprawach czy modyfikacjach. Własny schemat to Twój prywatny GPS w labiryncie kabli.

Ostatecznie zasada jest prosta: prąd idzie ścieżką określoną przez przełączenia w włącznikach. Dwa włączniki schodowe działają razem, tworząc układ, który "decyduje" czy prąd dotrze do lampy. Zrozumienie tej logiki i przełożenie jej na konkretne terminale na włączniku Polmark według schematu producenta to klucz do sukcesu w prawidłowym podłączeniu.

Przygotowując się do fizycznego podłączania, miej schemat podłączenia Polmark dosłownie pod ręką. Nie zapamiętuj go na chwilę i odkładaj. Przy każdym połączeniu sprawdzaj, czy przewód, który trzymasz w ręku (np. "brązowy, idący od puszki z zasilaniem"), ma trafić dokładnie do terminala 'L' pierwszego włącznika, a nie np. do terminala '1' lub '2'. Ten drobny szczegół robi całą różnicę.

Pamiętaj, że włącznik schodowy to nie to samo co włącznik pojedynczy (świecznikowy). Włącznik pojedynczy po prostu zwiera i rozwiera jeden obwód (terminal L do terminala 1). Schodowy zawsze przełącza wspólny zacisk między dwoma innymi (L łączy się z 1 ALBO 2). Ich budowa wewnętrzna i przeznaczenie są różne, choć zewnętrznie mogą wyglądać bardzo podobnie (pojedynczy może mieć tylko 2 terminale lub 3, ale używa tylko 2 do prostej funkcji). Polmark, podobnie jak inni producenci, wyraźnie oznacza przeznaczenie włącznika.

Podłączanie Przewodów do Włącznika Polmark - Krok po Kroku

Nadszedł moment, by teoria spotkała się z praktyką. Masz już wyłączone zasilanie, przygotowane narzędzia, materiały i schemat. Teraz przejdziemy przez fizyczne podłączanie przewodów do włącznika Polmark. Pamiętaj, dokładność jest Twoim najlepszym przyjacielem na tym etapie.

Otwórz puszkę instalacyjną w ścianie. Jeśli montujesz włącznik natynkowo, przygotuj puszkę natynkową. Delikatnie wyciągnij przewody, które wychodzą z rurki instalacyjnej lub bezpośrednio ze ściany. Powinny być wyprowadzone z zapasem, co najmniej 15-20 cm, aby umożliwić swobodną pracę. Jeśli są krótsze, praca będzie trudniejsza.

Każdy przewód, który ma zostać podłączony do zacisku włącznika lub złączki, musi mieć prawidłowo zdjętą izolację. Użyj ściągacza izolacji do usunięcia około 10-12 mm izolacji z końcówki każdej żyły (miedzianej lub aluminiowej). Upewnij się, że ściągacz nie uszkodził samej żyły – przerwanie nawet kilku cienkich drucików w przewodzie wielodrutowym osłabia połączenie i może prowadzić do przegrzewania.

Jeśli przewody są wielodrutowe (linka, OMY), skręć luźne druciki palcami, aby stworzyły jednolitą końcówkę. Dla najlepszego i najbezpieczniejszego połączenia, szczególnie w przypadku włączników z zaciskami śrubowymi (Polmark często takie posiada), użyj odpowiedniej tulejki zaciskowej (ferruli) i zaprasuj ją zaciskarką. Zapewnia to stabilność połączenia i zapobiega rozsypywaniu się drucików.

Przygotowane końcówki przewodów możesz teraz zacząć podłączać do włącznika Polmark. Weź do ręki jeden mechanizm włącznika (np. ten, który będzie na dole schodów). Zlokalizuj na jego odwrocie terminale L (lub P), 1 i 2 (lub odpowiedniki, sprawdź w instrukcji). Zazwyczaj są one opisane lub mają strzałki pokazujące kierunek przepływu prądu lub połączenia.

Podłącz przewód fazowy (L) ze źródła zasilania do terminala oznaczonego jako 'L' lub 'P' na pierwszym włączniku. Upewnij się, że przewód jest całkowicie wsunięty do otworu terminala, a goła żyła nie wystaje poza obudowę włącznika. Jeśli to zacisk śrubowy, dokręć śrubę, aż poczujesz lekki opór, ale nie używaj nadmiernej siły. W przypadku zacisków samozaciskowych (push-in), wsuń odizolowany przewód na odpowiednią głębokość, aż poczujesz blokadę – Polmark stosuje głównie zaciski śrubowe.

Następnie podłącz przewody zwrotne (tzw. podróżne), które biegną do drugiego włącznika. Na pierwszym włączniku Polmark podłącz jeden przewód zwrotny do terminala '1', a drugi do terminala '2'. W drugim włączniku (tym na górze schodów) musisz podłączyć te same przewody zwrotne odpowiednio: przewód z terminala '1' pierwszego włącznika do terminala '1' drugiego włącznika, a przewód z terminala '2' pierwszego włącznika do terminala '2' drugiego włącznika. Kluczowe jest zachowanie tej samej numeracji terminali dla połączeń zwrotnych między włącznikami.

łączenie przewodów włącznika schodowego Polmark wymaga precyzji, zwłaszcza w przypadku zachowania numeracji przewodów zwrotnych. Pomylenie, który przewód to "jedynka", a który "dwójka" między włącznikami, może skutkować niedziałającą instalacją lub działaniem włączników w sposób inny niż zamierzony (np. światło będzie włączać się tylko w specyficznych, "skrzyżowanych" pozycjach obu klawiszy).

Drugi włącznik Polmark podłączasz analogicznie, ale z inną logiką przepływu prądu. Przewody zwrotne (przychodzące z pierwszego włącznika) podłączasz do zacisków '1' i '2'. Do zacisku 'L' (lub 'P') w drugim włączniku podłączasz przewód, który biegnie do lampy (fazę przełączaną). Pamiętaj, że ten przewód 'L' z drugiego włącznika to już "wyjście" prądu gotowego do zaświecenia żarówki.

W przypadku, gdy w puszce włącznika znajduje się przewód ochronny (PE, zielono-żółty) – co jest standardem w nowoczesnych instalacjach dla bezpieczeństwa – sprawdź, czy włącznik Polmark posiada terminal PE. Jeśli tak, podłącz do niego przewód ochronny. Jeśli włącznik jest w całości plastikowy i nie posiada terminala PE, przewód ochronny powinien być zakończony w puszce (np. za pomocą złączki WAGO) i połączony z metalową obudową puszki (jeśli jest metalowa) lub prowadzony dalej do lampy i tam podłączony do terminala PE lampy. Nigdy nie pozostawiaj niepodłączonego przewodu PE luźno w puszce bez zabezpieczenia.

Po wykonaniu połączeń na obu włącznikach i w ewentualnych puszkach połączeniowych (np. tam, gdzie łączą się przewody N i PE idące do lampy), ostrożnie ułóż przewody w puszce, tak aby nie były ściśnięte ani naciągnięte. Nadmiar przewodu powinien być delikatnie zagięty wewnątrz puszki. Wsuń mechanizm włącznika do puszki.

Zamocuj włącznik w puszce. W zależności od systemu montażu, włączniki Polmark albo posiadają rozprężne pazurki wysuwane śrubkami (dla starszych typów puszek) albo wkręca się je do dedykowanych otworów w nowszych puszkach. Upewnij się, że mechanizm jest stabilnie osadzony. Użyj poziomicy, aby zamocować mechanizm prosto – krzywo zamocowany włącznik rzuca się w oczy. Dwie śruby montażowe po bokach mechanizmu służą do jego przymocowania do puszki.

Następnie załóż ozdobną ramkę. Ramki Polmark zazwyczaj albo wkręca się do ściany (modele starsze, mniej popularne) albo, co jest regułą w nowoczesnych systemach modułowych, ramka zatrzaskuje się na mechanizmie włącznika, kryjąc śruby montażowe. Na koniec, nałóż na oś przełącznika klawisz (kołyskę) – powinien zaskoczyć z delikatnym kliknięciem. Upewnij się, że jest zamontowany prawidłowo i swobodnie się porusza.

Powtórz wszystkie te czynności dla drugiego włącznika. Pamiętaj, że logicznie rzecz biorąc, jeśli pierwszy włącznik przyjął fazę (L) ze źródła na swój terminal 'L', to drugi włącznik musi wysłać fazę przełączaną do lampy ze swojego terminala 'L'. Zawsze miej przed oczami schemat, aby nie pomylić wejść z wyjściami, zwłaszcza na terminalach 'L'.

W przypadku puszek połączeniowych, które mogą występować w instalacji (np. puszka rozdzielcza, puszka pod lampą), zadbaj o prawidłowe połączenia wszystkich przewodów w nich się zbiegających – neutralnych (N do N), ochronnych (PE do PE), i jeśli schemat tego wymaga, połączenie fazy przełączanej (SL) z terminalem L lampy. Użyj odpowiednich złączek WAGO lub kostek śrubowych, dobierając je do liczby przewodów do połączenia. Każde połączenie w puszce musi być solidne i bezpieczne.

Najczęstsze błędy przy podłączaniu? Pomylenie terminala 'L' z '1' lub '2', albo skrzyżowanie przewodów zwrotnych między włącznikami (podłączenie '1' na pierwszym do '2' na drugim i '2' na pierwszym do '1' na drugim). Skutki to brak działania, zwarcie, lub światło włączające się w nieprzewidziany sposób. "Kiedyś trafił do mnie sprzęt klienta, który 'na pewno dobrze podłączył' – okazało się, że zamienił miejscami przewód fazowy ze zwrotnym na jednym z włączników, co przy próbie włączenia powodowało natychmiastowe zwarcie."

Jeśli używasz przewodów o tych samych kolorach dla przewodów zwrotnych i fazy (np. 3x brązowy z żyłą niebieską i zielono-żółtą w jednym kablu, a potrzebujesz dwóch brązowych jako zwrotne), ZAWSZE opisz przewody przed podłączeniem np. taśmą izolacyjną w różnych kolorach lub specjalnymi oznacznikami. Unikniesz potem zgadywania i błędów przy podłączaniu do terminali. Oznaczenie "T1" i "T2" jest znacznie bezpieczniejsze niż "ten brązowy" i "ten drugi brązowy".

Przed ostatecznym zamknięciem puszek i założeniem ramek ozdobnych, poświęć chwilę na wizualną kontrolę wszystkich wykonanych połączeń na obu włącznikach i w ewentualnych puszkach. Czy izolacja jest zdjęta na odpowiednią długość? Czy wszystkie żyły przewodów wielodrutowych trafiły pod śrubę/do złączki? Czy gołe przewody nie stykają się ze sobą ani z metalowymi elementami puszki lub włącznika? Ta prosta kontrola może zapobiec poważnym problemom.

Zaciskając śruby na terminalach włącznika, poczuj moment, kiedy przewód jest stabilnie złapany. Zbyt słabe dokręcenie prowadzi do luźnego połączenia, iskrzenia i potencjalnego pożaru. Zbyt mocne może zgnieść przewód (zwłaszcza aluminiowy, lub wielodrutowy bez tulejki) lub uszkodzić sam terminal włącznika. "Z wyczuciem" to słowo klucz. Delikatne pociągnięcie za podłączony przewód sprawdzi, czy trzyma mocno.

Testowanie i Rozwiązywanie Problemów po Podłączeniu

Po zakończonym podłączaniu, nadszedł wreszcie ekscytujący moment testów! Jednak pamiętaj, że bezpieczeństwo wciąż jest na pierwszym miejscu. Zanim włączysz prąd, upewnij się, że wszystko jest na swoim miejscu i nie ma żadnych otwartych połączeń. Przejdź w myślach przez całą instalację, od bezpiecznika, przez puszki, włączniki, aż do lampy.

Przed udaniem się do rozdzielni, zrób ostatni obchód. Upewnij się, że wszystkie połączenia przewodów w puszkach są zabezpieczone złączkami lub taśmą. Włączniki są stabilnie osadzone w puszkach. Nie ma żadnych luźnych narzędzi leżących w pobliżu odsłoniętych przewodów (jeśli jeszcze takie gdzieś pozostały przed założeniem osłon). Wszystkie narzędzia i materiały pomocnicze (resztki izolacji, przewody) powinny być uprzątnięte.

Idź do rozdzielni elektrycznej. Jeszcze raz zlokalizuj bezpiecznik lub wyłącznik nadprądowy odpowiedzialny za obwód oświetleniowy, nad którym pracowałeś. Jeśli instalacja jest stara i opisy bezpieczników nie są jasne, upewnij się, że na pewno wiesz, co włączasz, by uniknąć uszkodzenia innych urządzeń, jeśli doszło do zwarcia.

Przygotuj się do włączenia zasilania. Najlepiej odsuń się nieco od rozdzielni podczas włączania, zwłaszcza jeśli masz jakiekolwiek wątpliwości co do poprawności podłączenia – w przypadku zwarcia może polecieć iskra lub coś syknąć/wybuchnąć (rzadkie, ale możliwe przy dużym zwarciu). Zazwyczaj po prostu "wybije" bezpiecznik. Włącz bezpiecznik/wyłącznik. Nasłuchuj wszelkich niepokojących dźwięków lub zapachów (spalenizny).

Jeśli bezpiecznik pozostał włączony, sukces! Teraz pora na właściwe testowanie instalacji schodowej. Udaj się do jednego z włączników Polmark. Naciśnij klawisz. Powinna zapalić się lub zgasnąć lampa. Przejdź do drugiego włącznika i naciśnij klawisz. Lampa również powinna zareagować – jeśli była włączona, zgasnąć, jeśli zgaszona, zaświecić się. Pamiętaj, że każdy z dwóch włączników powinien niezależnie sterować światłem.

Przeprowadź pełen test funkcjonalności. Upewnij się, że niezależnie od tego, w jakiej pozycji jest pierwszy włącznik, drugi jest w stanie włączyć lub wyłączyć światło, i odwrotnie. Sprawdź wszystkie cztery możliwe "stany" systemu (Włącznik 1 poz A, Włącznik 2 poz A; Włącznik 1 poz A, Włącznik 2 poz B; itd.). W sprawnie działającym systemie schodowym każda zmiana pozycji dowolnego włącznika powinna zmieniać stan światła (zapalć/zgasić).

Jeśli po włączeniu zasilania bezpiecznik od razu "wybił", masz zwarcie. Wyłącz natychmiast zasilanie (albo poczekaj, aż bezpiecznik bimetaliczny ostygnie, jeśli nie wyłączyłeś go ręcznie). Przyczyna to najczęściej bezpośrednie połączenie fazy (L) z neutralnym (N) lub ochronnym (PE). To poważny błąd. Dokładnie przejrzyj wszystkie połączenia – w puszkach, na obu włącznikach, pod lampą. Czy przewody L, N, PE nie stykają się? Czy izolacja jest wszędzie nienaruszona? Czy śruby na terminalach nie wbiły się w izolację, zwierając żyłę z korpusem włącznika (jeśli metalowy) lub inną żyłą?

Inny częsty problem: światło jest albo stale włączone, albo stale wyłączone, niezależnie od manipulacji klawiszami włączników. Najczęstsze przyczyny to błędne podłączenie przewodów zwrotnych ('1' do '1' i '2' do '2') lub podłączenie przewodu fazowego (L) do zacisku '1' lub '2' zamiast do 'L', lub fazy przełączanej (Switched L) do '1' lub '2' drugiego włącznika zamiast do 'L'.

Aby rozwiązać problem stałego stanu światła, bezwzględnie wyłącz zasilanie. Porównaj swoje połączenia fizyczne ze schemat podłączenia włącznika schodowego Polmark. Czy przewód fazowy (L) trafia dokładnie do terminala 'L' pierwszego włącznika? Czy przewody zwrotne z zacisków '1' i '2' pierwszego włącznika idą dokładnie do zacisków '1' i '2' drugiego włącznika (czyli "jedynka do jedynki, dwójka do dwójki")? Czy przewód do lampy odchodzi od terminala 'L' drugiego włącznika? Nawet drobna pomyłka tutaj uniemożliwi prawidłowe działanie.

Czasami zdarza się, że światło działa poprawnie tylko z jednego włącznika, albo działa, ale w jakiś "dziwny", nielogiczny sposób. Może to być spowodowane luźnym połączeniem (np. niedokręconą śrubą, przewodem źle wciśniętym w samozacisk) na jednym z terminali włącznika, w puszce połączeniowej, lub co bardziej subtelne, pomyleniem miejscami przewodów zwrotnych na JEDNYM włączniku, albo błędnym podłączeniem ich na OBU, ale w różny sposób, co skutkuje chaotycznym działaniem. Problemem może być też przerwa w jednym z przewodów (rzadkie w nowej instalacji, częstsze w starej).

Jeśli światło działa źle z jednego miejsca, a dobrze z drugiego, ponownie wyłącz zasilanie. Skoncentruj się na połączeniach w włączniku, który sprawia problem. Sprawdź wszystkie jego zaciski i przewody idące do niego i od niego. Upewnij się, że wszystkie przewody są solidnie zamocowane w terminalach. Możesz też spróbować lekko pociągnąć za każdy przewód przy terminalu, aby sprawdzić, czy nie wysunie się. Jeśli masz multimetr, możesz sprawdzić ciągłość przewodów (przy wyłączonym zasilaniu!), np. czy przewód z S1(1) faktycznie prowadzi do S2(1).

Problem: światło nie świeci wcale, a bezpiecznik się nie wybił. Może być kilka przyczyn, od trywialnej do skomplikowanej. Sprawdź żarówkę! Brzmi głupio, ale zdarza się najlepszym. Sprawdź w rozdzielni, czy bezpiecznik na pewno jest włączony i czy nie było awarii zasilania w całym domu. Potem, przy zachowaniu ostrożności i użyciu testera napięcia (przy włączonym zasilaniu!), sprawdź, czy prąd dochodzi do pierwszego włącznika (na zacisk L), czy dochodzi do drugiego włącznika (na zaciskach 1/2 gdy pierwszy włącznik jest "w pozycji przekaźnej"), i w końcu, czy dochodzi do lampy (na zacisku L po przełączeniu obu włączników w pozycję "włączone"). Trasa, na której "zginął" prąd, wskaże problem.

Czasami podczas rozwiązywanie problemów z włącznikiem schodowym okazuje się, że winny jest sam włącznik (choć w przypadku nowych produktów Polmark jest to rzadkość, może się zdarzyć wada fabryczna lub uszkodzenie mechaniczne podczas montażu) lub lampa (uszkodzona oprawa, luźne połączenia wewnątrz lampy). Aby sprawdzić sam włącznik, można użyć multimetru w trybie pomiaru ciągłości (brzęczyka), odłączając włącznik od instalacji elektrycznej (BEZWZGLĘDNIE PRZY WYŁĄCZONYM ZASILANIU!). Przy przełączaniu klawisza, ciągłość powinna pojawiać się między terminalem L a 1, a potem L a 2. Jeśli ciągłości brak lub jest niestabilna, włącznik może być uszkodzony.

Przypadek z życia: Po podłączeniu wszystkiego światło dziwnie mrugało lub gasło po chwili. Wszystko wydawało się podłączone dobrze. Po godzinach szukania okazało się, że jeden przewód wielodrutowy w zacisku śrubowym włącznika nie został wystarczająco mocno dokręcony. Część cienkich drucików wysunęła się spod śruby, tworząc słabe, iskrzące połączenie. To dowód na to, że "lekkie wyczucie" przy dokręcaniu to za mało – trzeba sprawdzić solidność połączenia fizycznie (lekkim pociągnięciem).

Pamiętaj, że dokumentowanie instalacji własnym, odręcznym schematem, wykonanym na etapie planowania i montażu, jest nieocenioną pomocą w przypadku przyszłych problemów. Patrząc na schemat, możesz szybko zidentyfikować, który przewód gdzie powinien iść i łatwiej zlokalizować potencjalne miejsce błędu bez rozkręcania połowy instalacji na oślep.

Jeśli pomimo zastosowania się do schematu, sprawdzenia połączeń i przeanalizowania typowych problemów, instalacja nadal nie działa poprawnie lub co gorsza, objawia niepokojące symptomy (zapach, iskrzenie), to znak, że nadszedł moment, by wezwać wykwalifikowanego elektryka. To nie jest porażka, a rozsądne podejście do własnego bezpieczeństwa. Elektryk posiada specjalistyczny sprzęt diagnostyczny i wiedzę, aby szybko zlokalizować i naprawić problem, który dla amatora może być niewykrywalny.

Czystość i porządek w puszkach instalacyjnych to nie tylko kwestia estetyki, ale też funkcjonalności podczas testowania i przyszłych napraw. Przewody ułożone starannie, zabezpieczone złączkami i z zapasem długości umożliwiają swobodny dostęp do połączeń. W splątanej gmatwaninie trudno zlokalizować problem i ryzyko zwarcia przypadkowym dotknięciem podczas diagnozy rośnie.

Finalny test powinien obejmować nie tylko włączenie/wyłączenie światła, ale także obserwację zachowania lampy przez kilka minut – czy nie miga, czy jasność jest stabilna, czy nie pojawiają się żadne dziwne dźwięki (np. brzęczenie). To pełne testowanie instalacji schodowej daje pewność, że wszystko zostało podłączone nie tylko zgodnie ze schematem, ale też działa stabilnie i bezpiecznie. Dobra robota – światło na schodach czeka!
