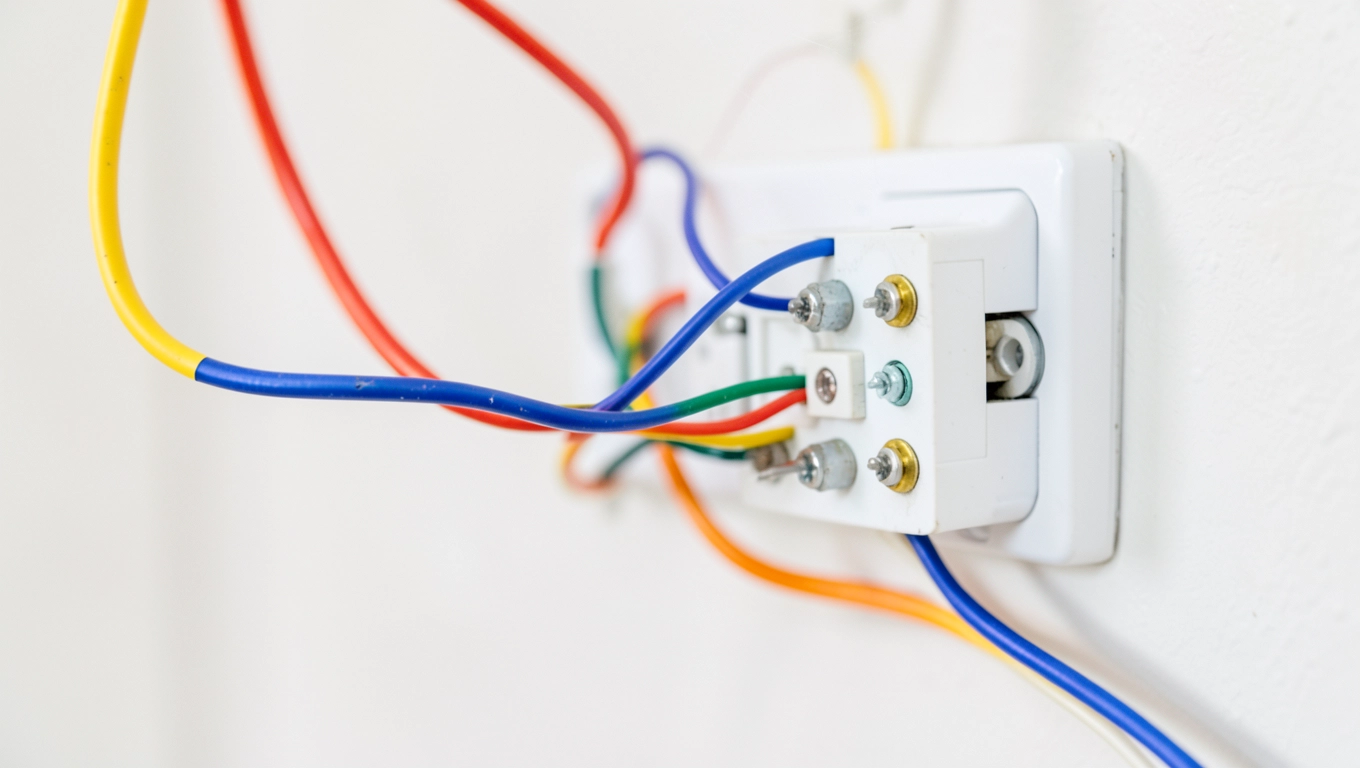

Jak szybko podłączyć włącznik schodowy z czujnikiem ruchu

Każdy, kto kiedykolwiek wracał do domu z zakupami w obu rękach, wie doskonale, jak frustrujące jest szukanie włącznika na ciemnym schodach. Ruchomy promień światła, który samoczynnie rozświetla stopnie w momencie wykrycia obecności, eliminuje ten problem, ale dopiero wtedy, gdy instalacja jest wykonana prawidłowo. Podłączenie włącznika schodowego z czujnikiem ruchu to zadanie, które wymaga zrozumienia zarówno samego mechanizmu detekcji, jak i specyfiki polskiej instalacji elektrycznej. Jedno błędne połączenie może skutkować ciągłym miganiem lampy albo całkowitym brakiem reakcji systemu na ruch użytkownika. Zanim sięgniesz po śrubokręt, warto zrozumieć, dlaczego niektóre konfiguracje działają bez zarzutu, a inne sprawiają, że czujnik zdaje się całkowicie martwy.

• Czym są czujniki ruchu w oświetleniu schodowym i jak działają
• Schemat połączeń włącznik schodowy z czujnikiem ruchu
• Przygotowanie narzędzi i materiałów do instalacji
• Montaż czujnika ruchu na schodach wysokość i kąt detekcji
• Pytania i odpowiedzi dotyczące podłączenia włącznika schodowego z czujnikiem ruchu

Czym są czujniki ruchu w oświetleniu schodowym i jak działają

Czujniki ruchu stosowane w instalacjach oświetlenia schodowego to urządzenia, które reagują na zmiany zachodzące w ich bezpośrednim otoczeniu. Wbrew pozorom nie wykrywają one ruchu jako takiego, lecz rejestrują zmiany temperatury w polu widzenia lub odbicia fal elektromagnetycznych. Ta subtelna różnica determinuje, w jakich warunkach dany typ czujnika sprawdzi się najlepiej i dlaczego instalacja na zimnych, kamiennych schodach może wymagać innego podejścia niż montaż przy drewnianych stopniach w ogrzewanym wnętrzu.

Najpopularniejszym rozwiązaniem w domowych instalacjach są czujniki PIR, czyli pasywne detektory podczerwieni. Ich zasada działania opiera się na pomiarze temperatury tła i wykrywaniu nagłych zmian ciepła generowanego przez ciało człowieka przechodzącego przez daną strefę. Gdy różnica między temperaturą otoczenia a temperaturą osoby przekroczy określony próg, sensor aktywuje przekaźnik wewnętrzny, który zamyka obwód zasilający lampę. Mechanizm ten jest niezwykle prosty, ale wymaga zachowania odpowiedniej geometrii między źródłem ciepła a polem detekcji, co ma bezpośrednie przełożenie na wybór wysokości montażu i kąta nachylenia obudowy urządzenia.

Czujniki mikrofalowe działają na zasadzie odbicia fal radarowych, wysyłając ciągły sygnał i analizując zmiany w jego częstotliwości wywołane ruchem obiektów. Ich przewaga nad PIR-ami polega na zdolności wykrywania przez cienkie przegrody, co bywa przydatne w przypadku schodów osłoniętych ściankami działowymi. Jednak ta sama cecha sprawia, że urządzenie może reagować na ruch za oknem lub wentylator, prowadząc do fałszywych załączeń. Dual-technologia łączy oba podejścia, wymagając potwierdzenia sygnału przez oba systemy, co drastycznie redukuje ryzyko błędnych detekcji kosztem wyższej ceny samego czujnika.

Polecamy Appio włącznik dotykowy schodowy jak podłączyć

Parametry elektryczne mają znaczenie krytyczne przy doborze czujnika do konkretnej instalacji. Standardowe napięcie zasilania wynosi 230 V AC, ale maksymalny prąd obciążenia różni się w zależności od typu źródła światła. Dla żarówek żarowych i halogenowych typowe obciążenie wynosi 10 A, natomiast źródła LED wymagają czujników z minimalnym poborem mocy lub dedykowanych przekaźników pośredniczących, ponieważ zbyt niskie obciążenie może powodować niestabilne działanie układu elektronicznego lampy.

Schemat połączeń włącznik schodowy z czujnikiem ruchu

Schemat połączeń włącznika schodowego z czujnikiem ruchu opiera się na kilku kluczowych zasadach, których nieprzestrzeganie prowadzi do charakterystycznych usterek. Włączenie przelotnika w obwód razem z detektorem ruchu wymaga utworzenia specyficznej konfiguracji, w której czujnik pełni funkcję automatycznego włącznika równoległego do manualnego sterowania. Ta pozorna komplikacja w rzeczywistości znacząco podnosi komfort użytkowania, ponieważ pozwala zarówno na automatyczne załączenie światła przy wejściu na schody, jak i na ręczne włączenie z dowolnego końca biegu za pomocą tradycyjnego włącznika schodowego.

Podstawowa konfiguracja zakłada doprowadzenie fazy do zacisku L czujnika ruchu, natomiast przewód neutralny łączy się z zaciskiem N. Uziemienie trafia bezpośrednio do zacisku PE, co jest wymogiem normy bezpieczeństwa. Wyjście czujnika oznaczone jako L-out wymaga zworki do jednego z zacisków włącznika schodowego, tworząc tym samym alternatywną drogę dla prądu w momencie wykrycia ruchu. Drugi zacisk włącznika schodowego łączy się z lampą, zamykając obwód roboczy dopiero wtedy, gdy zarówno manualny przełącznik, jak i automatyczny sensor wyrażą na to zgodę.

Przeczytaj również o Jak podłączyć włącznik schodowy podwójny krzyżowy

Praktyczna realizacja tego schematu różni się w zależności od dostępnego miejsca w puszce instalacyjnej. W sytuacji, gdy włącznik schodowy jest zamontowany w tej samej puszce co czujnik, przewody prowadzi się bezpośrednio między urządzeniami. Gdy jednak oba elementy są oddzielone, konieczne jest poprowadzenie dodatkowego przewodu fazowego przez puszkę rozgałęźną. W obu przypadkach stosuje się standardowe przewody instalacyjne H05VV-F 3x1,5 mm² dla obciążeń do 10 A, natomiast dla instalacji LED-owych z przekaźnikiem pośredniczącym dopuszczalne jest użycie przewodów 2x1,5 mm² do sterowania samym przekaźnikiem.

Szczególną uwagę należy poświęcić połączeniom mechanicznym w puszce. Każdy goły koniec przewodu musi być zabezpieczony koszulką termokurczliwą lub taśmą izolacyjną, a zaciski śrubowe dokręcone z odpowiednim momentem obrotowym. Niedokładność na tym etapie to najczęstsza przyczyna zwarć prowadzących do zadziałania wyłącznika różnicowoprądowego lub, w gorszym scenariuszu, do uszkodzenia samego czujnika. Dokumentacja techniczna producenta zawiera zwykle szczegółowe mapowanie zacisków, które warto mieć przed oczami podczas pierwszego uruchomienia.

Testowanie poprawności połączeń przeprowadza się dwuetapowo. Pierwszy etap to weryfikacja ciągłości izolacji i braku zwarć między przewodami, którą realizuje się multimetrem w trybie omomierza po wyłączeniu zasilania w rozdzielni. Drugi etap to włączenie napięcia i obserwacja reakcji układu na symulowany ruch, przy czym warto zwrócić uwagę na opóźnienie między wykryciem a załączeniem, które w profesjonalnie skalibrowanych czujnikach wynosi od 5 do 500 milisekund w zależności od ustawień potencjometrów czasowych.

Zobacz także Jak podłączyć oświetlenie schodowe z czujnikiem ruchu

Przygotowanie narzędzi i materiałów do instalacji

Profesjonalne podejście do instalacji włącznika schodowego z czujnikiem ruchu zaczyna się długo przed pierwszym otwarciem puszki. Zestaw narzędzi powinien być kompletny i gotowy do użycia, ponieważ przerwa w pracy na poszukiwanie śrubokręta oznacza niepotrzebny kontakt z gołymi przewodami pod napięciem. Podstawowe wyposażenie obejmuje śrubokręt płaski i krzyżakowy z izolowanymi trzonkami, multimetr lub próbnik napięcia klasy II, szczypce do ściągania izolacji z automatycznym mechanizmem regulacji, oraz izolacyjne rękawice ochronne spełniające normę EN 388.

Multimetr cyfrowy to inwestycja, która zwraca się przy pierwszej samodzielnej naprawie instalacji. Urządzenie pozwala nie tylko sprawdzić obecność napięcia, lecz także zmierzyć opór izolacji przewodów po zakończeniu montażu, co jest czynnością zalecaną przez normę PN-HD 60364. Próbnik napięcia bezdotykowy stanowi uzupełnienie, umożliwiając szybką weryfikację, czy dany przewód jest rzeczywiście nieaktywny, co bywa przydatne w rozdzielniach z wieloma obwodami prowadzonymi wspólną trasą.

Wybór samego czujnika ruchu wymaga dopasowania jego parametrów do specyfiki schodów. Kąt widzenia determinuje, ile stopni pokrywa strefa detekcji; dla typowych schodów w budynku mieszkalnym optymalny jest zakres 120-140 stopni, który obejmuje całą szerokość biegu bez reagowania na ruch na półpiętrze powyżej lub poniżej. Zasięg detekcji w modelach standardowych wynosi od 5 do 12 metrów, co w zupełności wystarcza nawet dla długich, wielobiegowych klatek schodowych, ale przy wysokich sufitach warto rozważyć modele z regulowanym kątem nachylenia czujki.

Materiały eksploatacyjne to nie tylko przewody i złączki. Koszulki termokurczliwe o średnicy dopasowanej do grubości przewodów, taśma izolacyjna wysokiej jakości, opaski kablowe do porządkowania wiązek przewodowych wewnątrz puszki, oraz marker do oznaczenia przewodów przed ich połączeniem. Dobrze zorganizowane stanowisko pracy znacząco redukuje ryzyko pomyłki, która przy instalacjach elektrycznych zawsze niesie konsekwencje.

Bezwzględnym warunkiem jest wyłączenie napięcia w rozdzielni przed przystąpieniem do jakichkolwiek prac. Lokalizacja odpowiedniego bezpiecznika lub wyłącznika nadprądowego dla obwodu schodowego nie powinna być dziełem przypadku. Po wyłączeniu zasilania konieczne jest sprawdzenie braku napięcia w dwóch niezależnych punktach obwodu, najlepiej w puszce przy samym czujniku oraz w miejscu montażu włącznika schodowego. Dopiero potwierdzenie bezpieczeństwa przez próbnik uprawnia do zdjęcia izolacji z przewodów.

Montaż czujnika ruchu na schodach wysokość i kąt detekcji

Wysokość montażu czujnika ruchu determinuje zarówno skuteczność detekcji, jak i zasięg pola widzenia obiektywu. Optymalny przedział to 1,2-2,5 metra nad poziomem podłogi ostatniego stopnia, przy czym dolna granica sprzyja krótszym schodom w domach jednorodzinnych, a górna sprawdza się w budynkach wielorodzinnych z dłuższymi biegami. Montaż poniżej 1,2 metra skraca dramatycznie zasięg poziomy czujki, natomiast powyżej 2,5 metra czujnik zaczyna wykrywać ruch tylko w centralnej części schodów, pozostawiając skrajne stopnie w cieniu detekcji.

Kąt nachylenia obudowy względem pionu to parametr często pomijany przez amatorów, a mający kluczowe znaczenie dla prawidłowego działania. W przypadku schodów prostych czujnik montuje się prostopadle do kierunku ruchu, z obiektywem skierowanym lekko w dół, tak aby dolna krawędź pola widzenia przypadała na poziom około trzeciego stopnia od dołu. Dla schodów zabiegowych lub kwartałowych konieczne jest przesunięcie punktu mocowania w stronę zewnętrznego poręcza, a obudowa powinna być wychylona o 15-30 stopni w kierunku schodów, co kompensuje zwiększoną odległość między bocznymi stopniami a centralnym polem detekcji.

Regulacja czułości odbywa się za pomocą potencjometrów umieszczonych na płytce czujnika, dostępnych po zdjęciu obudowy lub przez niewielki otwór serwisowy. Potencjometr czasowy określa, jak długo lampa pozostanie włączona po ostatnim wykryciu ruchu; typowy zakres regulacji to od 5 sekund do 10 minut, przy czym dla schodów w domu jednorodzinnym optymalne ustawienie to 30-60 sekund, które nie powoduje niepotrzebnego świecenia, ale też nie gasi światła w połowie schodów. Próg natężenia światła, regulowany potencjometrem lux, zapobiega załączeniu czujnika w ciągu dnia, gdy naturalne oświetlenie schodów jest wystarczające. Kalibracja tego parametru wymaga przeprowadzenia testów o różnych porach dnia.

Instalacja czujnika w pobliżu źródeł ciepła, takich jak grzejniki czy kanały wentylacyjne, prowadzi do fałszywych załączeń. Podobnie działa światło słoneczne padające bezpośrednio na obiektyw, które może przegrzać element PIR i wyłączyć detekcję. Unikanie tych lokalizacji podczas planowania montażu oszczędza wielu godzin frustrującej późniejszej diagnostyki. W przypadku schodów z oknami wychodzącymi na południe rozważ zastosowanie osłony przeciwsłonecznej lub wybór modelu z funkcją kompensacji temperatury tła.

Po zakończeniu montażu mechanicznego i podłączeniu elektrycznym pozostaje jeszcze weryfikacja końcowa. Test polega na przejściu schodów w normalnym tempie, obserwując moment załączenia lampy i porównując go z oczekiwanym progiem czasowym. Czujnik powinien aktywować oświetlenie przed dotarciem na trzeci stopień, a wyłączyć je około 5 sekund po zatrzymaniu się na dowolnym stopniu. Każde odstępstwo od tych oczekiwań wymaga korekty wysokości lub kąta nachylenia obudowy, rzadziej wymiany samego czujnika na model o innym kącie widzenia.

Instalacja włącznika schodowego z czujnikiem ruchu to rozwiązanie, które po właściwym wykonaniu słubi domownikom przez lata, eliminując konieczność szukania włącznika w ciemności i zmniejszając rachunki za energię elektryczną o kilkanaście procent w skali roku. Warto zainwestować czas w staranne zaplanowanie każdego etapu prac, od wyboru lokalizacji czujki, przez precyzyjne połączenia przewodów, aż po końcową kalibrację potencjometrów. Efekt końcowy, czyli światło, które rozświetla schody dokładnie w momencie, gdy tego potrzebujesz, wynagradza cały wkład pracy wielokrotnie.
