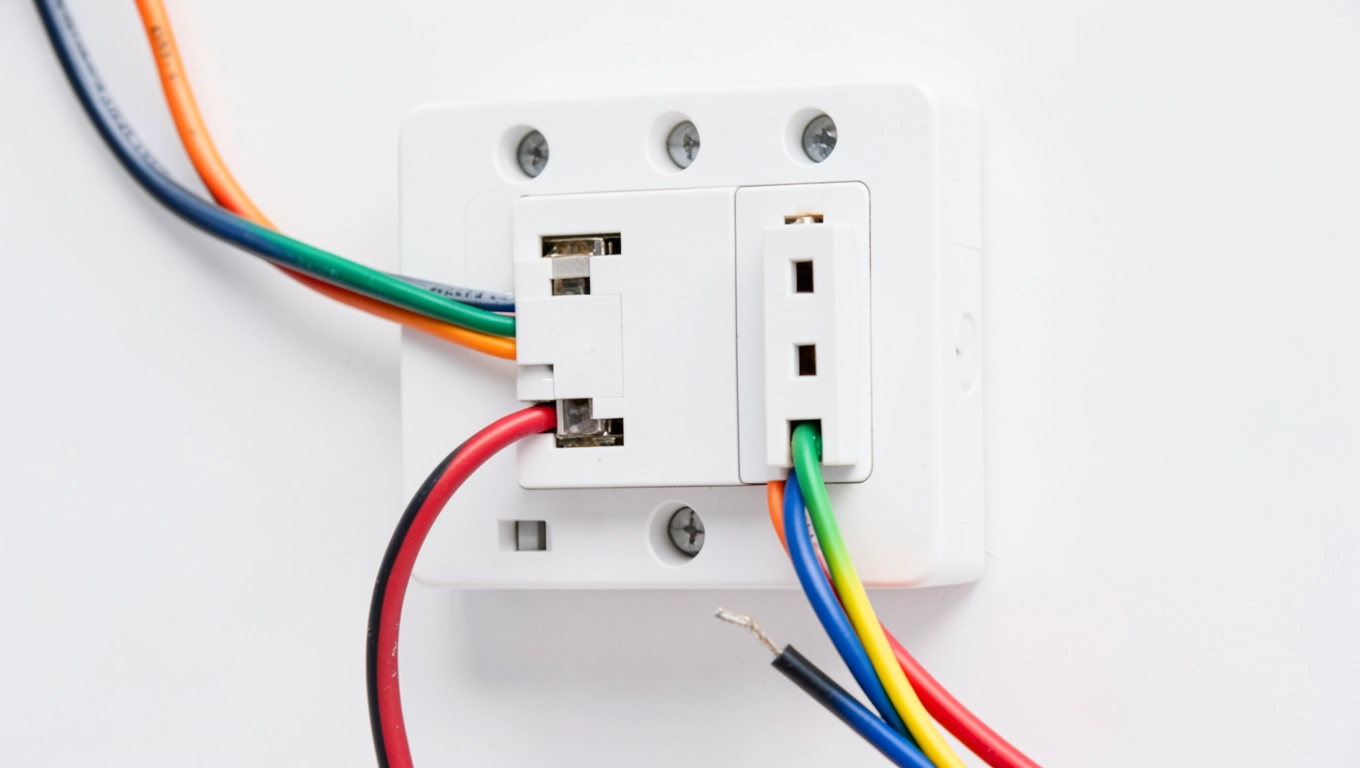

Jak podłączyć włącznik schodowy podwójny z pojedynczym

Podłączyć włącznik schodowy podwójny z pojedynczym — to częste zadanie przy remoncie korytarza lub modernizacji oświetlenia w domu. Dylematy są zwykle trzy: ile przewodów naprawdę trzeba poprowadzić, jak właściwie rozdzielić i mostkować fazę między obwodami, oraz jak zaplanować puszki i zabezpieczenia, żeby później nie brakowało miejsca ani pewności działania. W tym tekście przejdziemy od prostego schematu pojedynczego włącznika, przez podwójny, po praktyczne wskazówki montażowe i planowanie stref sterowania, tak aby każdy mógł bezpiecznie i świadomie podłączyć instalację schodową.

• Schemat podłączenia włącznika schodowego pojedynczego
• Schemat podłączenia włącznika schodowego podwójnego
• Różnica między włącznikiem podwójnym a krzyżowym i kiedy ich używać
• Montaż w puszkach i miejsce na przewody oraz zabezpieczenia
• Planowanie instalacji schodów: strefy sterowania i schematy
• Jak podłączyć włącznik schodowy podwójny z pojedynczym – pytania i odpowiedzi

Poniższa analiza pokazuje typowe potrzeby materiałowe, przewodowe i kosztorysowe przy zadaniu polegającym na podłączeniu włącznika schodowego podwójnego z pojedynczym; tabela zawiera przykładowe elementy, ilości i ceny rynkowe używane do oszacowania kosztów i robocizny dla standardowego montażu w mieszkaniu o niewielkiej odległości między puszkami (3–5 m).

Z tabeli wynika, iż podstawowy koszt materiałów i godziny pracy dla prostej operacji podłączyć podwójny z pojedynczym wynosi około 270–350 PLN przy krótkich dystansach przewodów i bez dodatkowych komplikacji typu prowadzenie w ścianie zbrojonej; cena rośnie, gdy trzeba ciągnąć kabel przez stropy albo wymienić puszki na większe. Ważne są również ilości żył: jeśli chcemy sterować dwoma obwodami z dwóch miejsc i mieć możliwość łączenia obu obwodów w jednej puszce, potrzebny jest kabel 5-żyłowy lub dwa kable 3-żyłowe, co wpływa na koszt i wymaganą przestrzeń w puszce.

Schemat podłączenia włącznika schodowego pojedynczego

Podstawowy schemat podłączyć włącznik schodowy pojedynczy (tzw. schodowy) wykorzystuje dwa SPDT połączone parami przewodów nazywanych trawellerami, co pozwala sterować jedną lampą z dwóch miejsc; faza przychodzi do jednego włącznika na zacisk COM (L), dwa przewody łączą zaciski L1 i L2 pomiędzy włącznikami, a z COM drugiego włącznika wychodzi przewód do lampy, neutralny biegnie bezpośrednio do oprawy. Przy podłączeniu należy pamiętać o kolorach przewodów: brązowy lub czarny jako faza (L), niebieski jako neutralny (N) i zielono-żółty jako przewód ochronny (PE), który zwykle nie wchodzi w obwód samego włącznika. Przed podłączeniem zawsze należy odłączyć zasilanie i sprawdzić jego brak miernikiem, a jeżeli puszka jest ciasna, warto zaplanować większą alternatywę, bo brak miejsca to najczęstsza przyczyna przeróbek.

Zobacz także: Appio włącznik dotykowy schodowy – jak podłączyć

• Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia.
• Zidentyfikuj przewód fazowy (L), neutralny (N) i ochronny (PE).
• Podłącz fazę do COM pierwszego włącznika, połącz L1–L1 i L2–L2 między włącznikami, podłącz COM drugiego do oprawy.
• Zabezpiecz połączenia złączkami i oznacz przewody taśmą.
• Włącz zasilanie i przetestuj działanie ze wszystkich pozycji.

W praktycznym montażu, by móc poprawnie podłączyć pojedynczy włącznik schodowy, często stosuje się kabel 3×1,5 mm2 między puszką zasilającą a pierwszym włącznikiem oraz kabel 3×1,5 mm2 lub 3×1,5 z dodatkową żyłą jeśli potrzeba trzonu; takie rozwiązanie daje prostotę i bezpieczeństwo, a jednocześnie minimalizuje ilość przewodów. Kluczową zasadą jest, że w samym włączniku nie powinno się łączyć przewodu neutralnego N z przewodami fazowymi — N idzie bezpośrednio do lampy, natomiast tylko faza jest przełączana. Jeśli cokolwiek jest niejasne, warto oznaczyć przewody numerkami lub kolorową taśmą, aby później móc łatwo podłączyć analogiczne obwody lub wykonać serwis.

Błędy przy podłączaniu pojedynczego schodowego najczęściej wynikają z pomylenia zacisku COM z L1/L2 oraz z użycia przewodów o niewłaściwej średnicy; przewód 1,5 mm2 jest zwykle wystarczający do oświetlenia, ale przy długich odcinkach i większych obciążeniach należy rozważyć 2,5 mm2. Jeżeli zauważysz iskrzenie przy próbie podłączenia lub luźne styki, wyłącz zasilanie natychmiast i popraw połączenia; luźne połączenia powodują nagrzewanie i są częstą przyczyną awarii. Dobrą praktyką jest stosowanie złączek typu Wago zamiast skrętek, co oszczędza czas i zwiększa trwałość połączeń.

Schemat podłączenia włącznika schodowego podwójnego

Podłączyć włącznik schodowy podwójny oznacza pracę z dwoma niezależnymi obwodami przełączanymi w tej samej ramce, co daje wygodę sterowania dwiema lampami lub dwoma strefami z jednego miejsca; najczęściej w ramce podwójnej mamy dwa niezależne COMy, każdy z dwiema pozycjami L1/L2, a zasilanie fazowe można rozdzielić mostkiem (jumperem) pomiędzy obiema wspólnymi. Gdy drugi punkt sterowania ma tylko pojedynczy włącznik, do jego puszki prowadzi się odpowiednią liczbę żył: na przykład dla jednego obwodu 3 żyły (L, L1, L2) wystarczą, a dla drugiego obwodu nie trzeba prowadzić przewodów do drugiej puszki, jeśli nie ma tam potrzeby sterowania. W sytuacji, gdy oba obwody mają być sterowane z dwóch miejsc, pomiędzy puszkami trzeba poprowadzić 6 przewodów (dla dwóch obwodów po 3 przewody każdy) lub jeden kabel wielożyłowy 7/8 żyłowy zależnie od konfiguracji.

Zobacz także: Jak podłączyć włącznik schodowy podwójny krzyżowy? Poradnik krok po kroku 2025

Z praktycznego punktu widzenia najczytelniejsze jest stosowanie kabla wielożyłowego 5×1,5 mm2 lub 7×1,5 mm2 pomiędzy dwiema puszkami, ponieważ zmniejsza to ilość osobnych przewodów do przeciągania i porządkuje instalację, co ułatwia diagnostykę i ewentualne przyszłe zmiany. Aby podłączyć niskokosztowo, można też zastosować dwa kable 3×1,5 mm2 plus osobny przewód ochronny, ale wtedy trzeba starannie oznaczyć który kabel steruje którym obwodem, najlepiej za pomocą kolorowej taśmy przy zaciskach. Przy podłączaniu podwójnego włącznika pamiętaj o wspólnym odgałęzieniu fazy — jeśli zasilanie ma wejść tylko do jednej ramki, użyj mostka, aby zasilić oba COMy; to pozwoli sterować dwoma lampami z tej samej lokacji bez dodatkowych doprowadzeń z rozdzielnicy.

Przykładowy układ przewodów przy dwóch obwodach sterowanych z dwóch punktów: zasilanie L do COM w ramce A, z ramki A do ramki B idą trzy przewody dla obwodu 1 (L, L1, L2) i trzy dla obwodu 2, a z COM ramki B wychodzą przewody do odpowiednich lamp; neutralne N łączymy bezpośrednio przy lampach. Przy planowaniu warto oszacować długości przewodów: dla schodów typowy dystans między puszkami to 3–6 m, więc zalecane są zapasy 1–2 m na odcinku, co daje około 6–12 m kabla wielożyłowego w zależności od konfiguracji i prowadzenia. Oznaczenie przewodów i dokumentacja w postaci prostego schematu w puszce oszczędzi godzin diagnostyki za rok lub dwa, gdy ktoś będzie chciał podłączyć kolejną lampę lub wymienić włącznik.

Różnica między włącznikiem podwójnym a krzyżowym i kiedy ich używać

Włącznik podwójny to dwie niezależne jednostki SPDT w jednej obudowie, służące do sterowania dwoma obwodami, natomiast włącznik krzyżowy (4-way) stosuje się jako element pośredni w układach, gdzie chcemy sterować jednym obwodem z trzech lub więcej miejsc; krzyżowy nie posiada wejścia fazowego COM w tradycyjnym sensie, lecz przekierowuje parę przewodów trawellerów z jednej pary na drugą, umożliwiając zmianę ścieżki połączeń. Kiedy planować krzyżowy? Gdy na schodach mamy górny korytarz, parter i dodatkowe wejście i chcemy jednym włącznikiem na każdym końcu i jednym pośrodku sterować tym samym oświetleniem — wtedy konfiguracja wygląda: schodowy (SPDT) – krzyżowy – schodowy. To klasyczne zastosowanie dla długich ciągów oświetleniowych w wielostopniowych korytarzach i halach.

Zobacz także: Jak podłączyć włącznik schodowy pojedynczy? Poradnik krok po kroku 2025

Technicznie krzyżowy współpracuje z parą przewodów trawellerów z obu stron — łącząc lub krzyżując je w środku — i dlatego przy planowaniu instalacji należy zapewnić odpowiednie poprowadzenie przewodów (zwykle 4-żyłowy przewód pomiędzy środkową puszką a zewnętrznymi). Z perspektywy montażowej najważniejsze jest poprawne oznaczenie przewodów przy podłączeniu krzyżowego, bo pomylenie par prowadzi do odwróconego działania lub braku działania z poszczególnych punktów sterowania. Warto też pamiętać, że montaż krzyżowego zwiększa liczbę przewodów i wymagania co do objętości puszek, z tego powodu planując połączenia przed kuciem ścian warto przewidzieć większe puszki lub zastosować kabel wielożyłowy.

Gdy zamierzasz podłączyć obwód sterowany z trzech i więcej miejsc, rozważ zastosowanie modułów elektronicznych zamiast klasycznych krzyżowych, jeżeli zależy ci na oszczędności przewodów i funkcjach typu „przycisk impulsowy” z pamięcią; takie rozwiązanie wymaga jednak przewodu zasilającego i sygnałowego oraz ewentualnej magistrali. Jeżeli natomiast idziesz prostą drogą tradycyjną, to pamiętaj o kolejności: najpierw schodowy przy jednym końcu, potem krzyżowy w środku, potem schodowy na drugim końcu, i dokładnie podłączyć trawellery zgodnie ze schematem. Z naszych doświadczeń wynika, że wyraźne oznaczenia przewodów w puszce i zdjęcie krótkiego schematu to inwestycja, która zwraca się przy późniejszym serwisie.

Zobacz także: Czy włącznik schodowy może zastąpić zwykły? Poradnik 2025

Łączenie przewodów z obu łączników w obwodzie

Łączenie przewodów w obwodzie podczas podłączania włącznika schodowego podwójnego z pojedynczym to kwestia porządku i poprawnego oznaczenia: fazę rozprowadzamy do COMów, a trawellery łączymy między L1/L2, pamiętając o tym, by nigdy nie łączyć przewodu neutralnego N ze stykiem przełączającym; złączki typu Wago znacznie przyspieszają i zabezpieczają łączenia, a taśma do oznaczania ułatwia identyfikację, szczególnie gdy mamy do czynienia z kilkoma podobnymi kablami. Przy łączeniu mostkiem fazowym w ramce podwójnej użyj krótkiego przewodu 1,5 mm2 jako jumppera, solidnie wkładamy go w odpowiednie zaciski i zabezpieczamy, aby nie dopuścić do poluzowań. Przy łączeniu przewodów z obu łączników zawsze stosuj przetestowane złączki i zostaw zapas około 1–2 cm izolacji wszystkich połączeń, żeby łatwo było poprawić je w razie potrzeby.

Praktyczne wskazówki jak podłączyć przewody: najpierw identyfikujesz COMy i numerujesz trawellery, potem wykonujesz pętle i montujesz złączki grupujące neutralne N i przewody ochronne PE osobno, a na końcu sprawdzasz przy wyłączonym napięciu ciągłość połączeń multimetrem. Jeśli łączysz dwa obwody w jednej puszce, zadbaj o to, żeby każdy obwód miał swoją grupę złączek i żeby przewody nie były splątane tak, że przy demontażu można przypadkowo rozłączyć inny obwód. Przy bardziej skomplikowanych połączeniach warto wykonać krótką notatkę z opisem, np. „Obwód A: L — brąz, trawellery — biały/czarny; Obwód B: L — czarny, trawellery — czerwony/szary”, umieszczając ją w puszce przy złączkach.

Użycie łączników i złączek do grupowania przewodów jest też kwestią estetyki i bezpieczeństwa; porządek w puszcze oznacza mniejsze ryzyko przypadkowego rozłączenia i ułatwia inspekcję. Przy łączeniu większej liczby przewodów w jednym miejscu rozważ zastosowanie większej listwy złączkowej lub dodatkowej puszki łączeniowej, zamiast upychać wszystko w małej puszcze. Zawsze kończ operację testem funkcjonalnym: przetestuj każdy obwód z każdego punktu sterowania i sprawdź, czy połączenia nie nagrzewają się po kilkunastu minutach pracy z pełnym obciążeniem.

Zobacz także: Jak podłączyć włącznik schodowy Schneider? Poradnik 2025

Montaż w puszkach i miejsce na przewody oraz zabezpieczenia

Montaż w puszkach przy podłączeniu włącznika schodowego podwójnego z pojedynczym wymaga refleksji nad objętością i głębokością puszki: dla jednej ramki podwójnej oraz kabla wielożyłowego rekomenduje się puszkę Ø68 mm o głębokości co najmniej 60–70 mm, a przy większej liczbie przewodów lepiej użyć puszki 80 mm lub zastosować dodatkową przestrzeń montażową. Ilość przewodów wpływa bezpośrednio na wymaganą objętość — przy czym każdy przewód 1,5 mm2 wymaga swojej przestrzeni i warto zostawić zapas na złączki, mostki i ewentualne dodatkowe prowadzenia. Dobrą praktyką jest policzenie żył przed zakupem puszek: jeśli między dwoma punktami idzie kabel 5-żyłowy + zasilanie + dwa kable do lamp, suma może szybko przekroczyć pojemność typowej małej puszki.

Jeżeli planujesz ciągnąć kable w płycie GK lub cegle, wybierz puszki montażowe przeznaczone do tego typu podłoża, a przy układaniu przewodów pamiętaj o zachowaniu minimalnych odległości od przewodów siłowych oraz o solidnym zamocowaniu puszek, aby nie ruszały się przy wciskaniu i wyciąganiu włączników. Zabezpieczenia w obwodzie oświetlenia powinny obejmować odpowiedni aparat wyłączający w rozdzielnicy — dla większości instalacji oświetleniowych stosuje się wyłącznik nadprądowy typu B o wartości 10–16 A oraz wyłącznik różnicowoprądowy 30 mA, który chroni przed porażeniem. Jeśli instalacja obejmuje również gniazda lub dłuższe odcinki kablowe, przemyśl użycie wyłącznika B16A i sprawdź lokalne wymagania dotyczące RCD.

Przy montażu ważne jest też zaplanowanie prowadzeń przewodów: najczęściej stosuje się prowadzenie w listwach lub rurkach, co ułatwia wymianę przewodów w przyszłości i chroni izolację. Jeśli nie masz pewności co do wielkości puszki, wybierz model głębszy — cena puszki Ø68/70 mm to zwykle kilka złotych więcej, a miejsce za włącznik to inwestycja na lata. Z naszego doświadczenia wynika, że lepiej raz dobrze zaplanować i podciągnąć więcej żył, niż później kłuć ściany z powodu braku jednej dodatkowej żyły.

Planowanie instalacji schodów: strefy sterowania i schematy

Planowanie instalacji schodów zaczyna się od decyzji, które strefy i lampy będą sterowane: czy ma to być jedna lampa na cały bieg schodów, dwie strefy (góra/dół), czy może dodatkowe oświetlenie boczne i garażowe; każdy dodatkowy obwód to więcej przewodów i większe puszki, więc warto przemyśleć te potrzeby przed zakuciem ścian. Z punktu widzenia schematu, klasyczna konfiguracja to strefa wejściowa (sterowanie lokalne), strefa środkowa (przy schodach) i strefa górna — w zależności od liczby punktów sterowania używa się kombinacji włączników schodowych i krzyżowych lub rozwiązań impulsowych. Przy planowaniu dobrze sporządzić prosty rysunek z oznaczeniem puszek, długości przewodów i punktów mocowania, co oszczędza czas i zapobiega nieporozumieniom podczas montażu.

W praktycznym podejściu do sterowania strefami warto uwzględnić elementy wygody takie jak łączniki podświetlane (ułatwiają znalezienie w ciemności) lub możliwość instalacji ściemniaczy, które wymagają dodatkowych warunków instalacyjnych (np. przewodu neutralnego przy ściemniaczach elektronicznych). Dla większych instalacji rozważ zastosowanie centralnego sterowania lub modułów smart, które minimalizują ilość ciągów przewodów między puszkami, ale wymagają zasilania i często magistrali komunikacyjnej. Przy każdej decyzji o podłączeniu pamiętaj o bezpieczeństwie: zaplanuj wyłącznik różnicowoprądowy 30 mA dla całego obwodu oświetleniowego i sprawdź, czy obwód jest odpowiednio zabezpieczony wyłącznikiem nadprądowym w rozdzielnicy.

Ostatecznie schematy i plan stref sterowania pomagają przewidzieć koszty i czas pracy, a także ułatwiają późniejsze modyfikacje — dobrze narysowany plan to najmniej kosztowny sposób uniknięcia bałaganu kablowego. Warto też zrobić zdjęcia puszek przed zasypaniem i zachować schemat w dokumentacji mieszkania — przyspieszy to pracę przy przyszłych zmianach i ułatwi podłączenie dodatkowych lamp. Jeśli pojawiają się wątpliwości, krótka konsultacja z elektrykiem, by sprawdzić zaplanowane obciążenia i rodzaj zabezpieczeń, oszczędzi późniejszych przeróbek oraz dodatkowych kosztów.

Jak podłączyć włącznik schodowy podwójny z pojedynczym – pytania i odpowiedzi

• Jak podłączyć włącznik schodowy podwójny z pojedynczym – jakie przewody i jak rozdzielić fazę?

  Aby podłączyć włącznik schodowy podwójny z pojedynczym, potrzebujesz przewodów fazy (L), neutralnego (N) i ochronnego (PE). Zwykle używa się 6 kabli: dwie grupy wejściowe i wyjściowe dla obwodów schodowych, plus przewody między puszkami. Faza (L) musi być rozdzielona na obie gałęzie obwodu – każdą z nich prowadzi się do osobnych styków wejściowych włączników, neutralny (N) wraca do obwodu, a PE jest połączony z uziemieniem. Zwróć uwagę na kolory przewodów zgodnie z lokalnymi normami (np. L: faza, N: neutralny, PE: ochronny).

• Czy trzeba odciąć zasilanie i gdzie bezpieczniki?

  Tak. Zanim przystąpisz do pracy, odłącz zasilanie przy tablicy rozdzielczej i wyłącz wyłącznik główny. Upewnij się, że stoisz na wyłączonych obwodach. W przypadku instalacji w nowych obwodach zastosuj odpowiednie zabezpieczenia (wyłącznik nadprądowy/bezpiecznik), zgodnie z projektem instalacji i zasadami bezpieczeństwa.

• Jaka jest różnica między włącznikiem podwójnym a krzyżowym i kiedy stosuje się wyłącznik krzyżowy?

  Włącznik podwójny steruje dwoma niezależnymi obwodami z jednej lokalizacji. Krzyżowy umożliwia sterowanie jednym obwodem z trzech lub więcej miejsc (np. z korytarza i schodów). Wyłącznik krzyżowy stosuje się w sytuacjach, gdy potrzeba kontroli z wielu punktów. Do prostych schodów najczęściej wystarczy włącznik podwójny lub pojedynczy, a krzyżowy to rozwiązanie w układach wielopunktowych.

• Jak prowadzić przewody między dwoma puszkami i co robić w przypadku ograniczonej głębokości puszki?

  Przewody prowadzi się w sposób umożliwiający łatwy dostęp do styków, z zachowaniem minimalnego skrętu i bez naprężeń. W przypadku ograniczonej głębokości puszki, użyj krótszych odcinków przewodów i odpowiednio załóż złączki/konektory, aby nie wystawały. Zawsze pozostaw miejsce na prowadzenie przewodów i zabezpieczenia, oraz prowadź przewody w sposób zgodny z normami i schematem instalacji.
