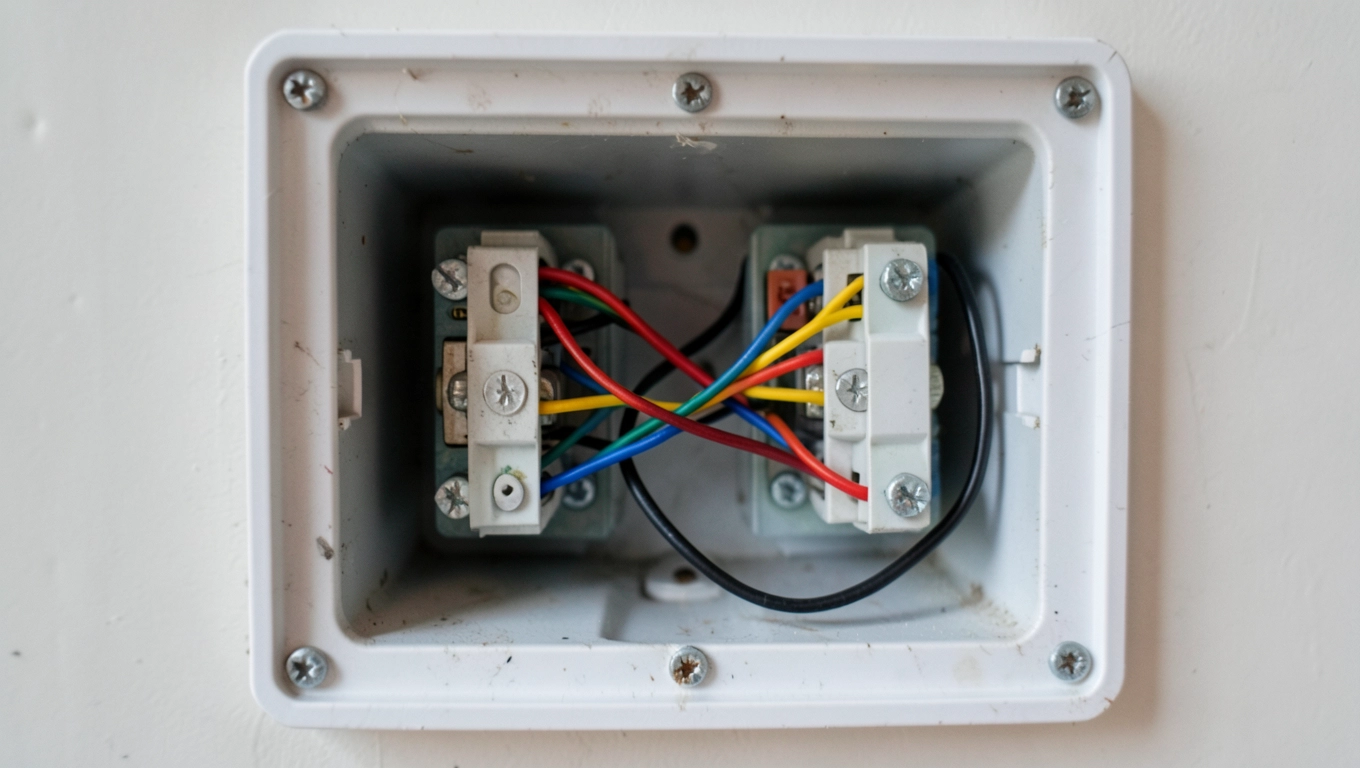

Jak podłączyć włącznik schodowy w puszce bez stresu

Zanim dotkniesz pierwszego przewodu, warto wiedzieć, że w 90% przypadków to nie schemat jest problemem, lecz pomyłka między żyłą fazową a korespondencyjną w puszce - stąd druga klawisz nie zapala lampy lub robi to w obu położeniach jednocześnie. Cały proces opiera się na trzech kolorach izolacji, dwóch zaciskach oznaczonych L1 oraz L2 (albo strzałkami) i jednym przewodzie zasilającym, który musi trafić dokładnie tam, gdzie producent wskazał literę L. Poniżej znajdziesz kompletny przepis na montaż w trzech konfiguracjach, wraz z diagnostyką najczęstszych wpadek, aktualnymi normami oznaczeń oraz wskazówkami dotyczącymi rozbudowy o łącznik krzyżowy i integracji z systemem smart home.

• Schemat podłączenia włącznika schodowego w dwóch puszkach
• Podłączenie włącznika schodowego, gdy lampa i zasilanie są w jednej puszce
• Podwójny włącznik schodowy i dwa niezależne obwody w puszce
• Najczęstsze błędy przy podłączaniu włącznika schodowego w puszce
• Przekroje, kolory i oznaczenia zgodne z normą PN-HD 60364
• Rozbudowa systemu o trzecie i kolejne miejsca sterowania
• Bezpieczeństwo, uprawnienia i odpowiedzialność
• Najczęściej zadawane pytania

Schemat podłączenia włącznika schodowego w dwóch puszkach

Klasyczny układ zakłada oddzielną puszkę dla zasilania i lampy, a pomiędzy nimi dwa łączniki schodowe połączone trzema żyłami korespondencyjnymi. Taki wariant najczęściej pojawia się na klatkach schodowych, w długich korytarzach oraz w sypialniach, gdzie światło wygodnie zgasić od drzwi, a zapalić od łóżka. Schemat bywa mylący, ponieważ w pierwszej puszce biegnie tylko faza zasilająca L, natomiast w drugiej do lampy wychodzi już przewód wyjściowy.

Do pracy potrzebujesz kabla trzyżyłowego o przekroju 1,5 mm² między łącznikami, pięciożyłowego od rozdzielnicy do pierwszej puszki oraz trzyżyłowego od drugiej puszki do oprawy. Żyłę ochronną PE (żółto-zieloną) prowadzisz w każdym odcinku równolegle do N i L, nawet jeśli lampa nie wymaga uziemienia - dzięki temu w przyszłości podłączysz kinkiet z metalową obudową bez kucia ścian. Pamiętaj, że brak PE przy schodowym z podświetleniem neonowym to realne zagrożenie porażeniem, gdy dioda przebije.

W pierwszej puszce podłącz fazę z rozdzielnicy (najczęściej kolor czarny, brązowy lub szary w nowej instalacji) do zacisku oznaczonego L. Do zacisków L1 i L2 (lub 1 i 2, albo strzałek ⇧⇩) doprowadź obie żyły korespondencyjne - kolory konwencjonalnie pomarańczowy i fioletowy lub inne, byle różne od L, N i PE. Żyłę neutralną N (niebieską) zostaw w puszce tylko po to, by pociągnąć ją kablem trzyżyłowym do drugiego łącznika.

W drugiej puszce sytuacja wygląda lustrzanie: do L podłączasz przewód wyjściowy do lampy (ten sam kolor co faza zasilająca), natomiast pod L1 i L2 wpinasz te same dwie żyły korespondencyjne, które przyszły z pierwszej puszki. Faza przełącza się pomiędzy dwoma ścieżkami w obu łącznikach jednocześnie - dlatego po wciśnięciu klawisza w górę na jednym, lampa zapali się niezależnie od pozycji drugiego. To fizyczne działanie styków SPDT, nie żadna elektronika.

Przed pierwszym uruchomieniem wykonaj próbę ciągłości miernikiem - przy wyłączonych bezpiecznikach ustaw zakres omomierza i sprawdź, czy po zmianie pozycji klawisza opór między zaciskiem L a L1 oraz L a L2 wynosi zero lub blisko zera. Jeśli jedna ze ścieżek pokazuje nieskończoność, masz źle zarobioną końcówkę lub uszkodzony styk wewnątrz mechanizmu. Dopiero po takim teście włącz napięcie i sprawdź działanie, używając jednorazowo próbnika na każdym zacisku.

Kiedy wybrać wariant z dwiema puszkami

Gdy lampa wisi pośrodku klatki schodowej, a włączniki muszą znaleźć się na obu końcach, ta konfiguracja pozostaje najtańsza i najprosta. Wystarczy jeden kabel trzyżyłowy bez dodatkowych puszek pośrednich, co zmniejsza ryzyko złych połączeń i przyspiesza diagnostykę. W nowym budynku warto ją zaplanować już na etapie projektu, ponieważ po tynkowaniu dorobienie trzeciej żyły oznacza kucie.

Podłączenie włącznika schodowego, gdy lampa i zasilanie są w jednej puszce

Wariant, w którym oprawa oświetleniowa oraz doprowadzenie fazy lądują w tej samej puszce sufitowej lub ściennej, jest znacznie rzadziej opisywany, a przez to budzi najwięcej wątpliwości. Tymczasem pojawia się on w każdym mieszkaniu, gdzie lampa wisi dokładnie nad drzwiami, a zasilanie wchodzi od rozdzielni bezpośrednio do sufitu. Rozwiązanie wymaga jedynie dwóch kabli trzyżyłowych zamiast dwóch pięciożyłowych, co obniża koszt materiału o kilkanaście złotych na punkt.

Faza z rozdzielnicy wchodzi do puszki przewodem L, N, PE. Wewnątrz łączysz ją ze sobą w kostce Wago 221-413 razem z żyłą L wychodzącą do pierwszego łącznika schodowego oraz z żyłą L wychodzącą do drugiego łącznika. Brzmi sprzecznie z intuicją, bo w jednej puszce pojawiają się aż trzy odcinki fazowe - dlatego tak ważne jest staranne oznaczenie każdej żyły kolorową taśmą izolacyjną lub koszulką termokurczliwą. Pomylenie ich spowoduje, że lampa zapali się w obu położeniach klawiszy jednocześnie albo wcale.

Żyły korespondencyjne biegną z puszki sufitowej dwoma kablami trzyżyłowymi do obu łączników. W każdym z nich podłączasz je do zacisków L1 oraz L2, a fazę zasilającą wprowadzasz pod L. W drugim łączniku postępujesz identycznie - pamiętaj, że każdy łącznik schodowy ma jedno wejście i dwa wyjścia, a nie odwrotnie. Neutralny N i ochronny PE łączysz w puszce sufitowej mostkami i kierujesz dalej do lampy.

Uwaga: przy tym wariancie wyjątkowo łatwo pomylić żyły, bo wszystkie kable spotykają się w jednym miejscu. Przed włączeniem bezpiecznika sprawdź miernikiem, czy żadna z żył korespondencyjnych nie ma przypadkiem kontaktu z przewodem neutralnym - zwarcie N z L1 lub L2 natychmiast wyzwoli różnicowoprądowy wyłącznik w rozdzielni.

Zaletą tego układu jest oszczędność przewodu oraz brak konieczności prowadzenia kabla pięciożyłowego w ścianie. Wadą - konieczność pracy na wysokości, jeśli puszka jest sufitowa, oraz większe ryzyko pomyłki przy dużej liczbie złączek w jednym miejscu. W praktyce stosuje się go w remontach starych mieszkań, gdzie kucie nowych bruzd pod dodatkowy kabel jest nieopłacalne.

Przewód 4-żyłowy z PE przy schodowym z podświetleniem

Jeśli wybrałeś model z neonową lub LED-ową lampką sygnalizacyjną w klawiszu, musisz doprowadzić przewód neutralny N również do łącznika - inaczej podświetlenie nie zaświeci się po wyłączeniu lampy. W takiej sytuacji stosuje się kabel 4-żyłowy (L, N, PE, plus jedna żyła korespondencyjna zarezerwowana na przyszłość) albo 5-żyłowy, gdy planujesz później dorzucić łącznik krzyżowy. Brak PE przy tego typu osprzęcie to częsta przyczyna migotania podświetlenia lub jego całkowitego wygaszenia po kilku tygodniach użytkowania.

Podwójny włącznik schodowy i dwa niezależne obwody w puszce

Podwójny schodowy wygląda jak dwa łączniki schodowe w jednej obudowie, ale ma jedno wspólne wejście zasilające L i aż cztery wyjścia korespondencyjne. Rozwiązanie sprawdza się wszędzie tam, gdzie potrzebujesz sterować z dwóch miejsc dwiema różnymi grupami oświetlenia, na przykład lampą sufitową oraz kinkietem w sypialni albo światłem głównym oraz halogenem nad lustrem w łazience. Każdy z dwóch mechanizmów działa niezależnie, więc awaria jednego nie blokuje drugiego.

Schemat wymaga kabla pięciożyłowego pomiędzy oboma podwójnymi łącznikami - w nim biegną: faza zasilająca L, cztery żyły korespondencyjne (po dwie na każdy mechanizm), a w razie potrzeby również N dla podświetlenia oraz PE. Przy czterech korespondencyjnych żyłach oznaczenie kolorami staje się kluczowe, dlatego jeszcze przed wciągnięciem kabla w ścianę oznacz każdą żyłę innym kolorem koszulki termokurczliwej. Pomocne okazują się też złączki Wago 221-415 z dźwigniami w różnych kolorach, które pozwalają szybko zidentyfikować obwód.

W pierwszej puszce podłączasz fazę L do wspólnego zacisku wejściowego (na obudowie oznaczony jako L lub strzałką wchodzącą) oraz cztery żyły korespondencyjne do zacisków L1a, L2a, L1b i L2b - producenci oznaczają je najczęściej cyframi 1, 2, 3, 4 przy literze L. W drugiej puszce powtarzasz układ lustrzanie, a z każdego wyjścia L2a oraz L2b ciągniesz osobny przewód do swojej lampy. To właśnie ta prostota odróżnia podwójny schodowy od dwóch oddzielnych mechanizmów schodowych, które zajmowałyby dwie puszki.

Ten wariant daje ogromną swobodę aranżacyjną - jednym kliknięciem zapalasz kinkiet, drugim światło główne, a trzecim obie naraz, w zależności od pozycji klawiszy. Wadą pozostaje większa liczba połączeń w puszce, co zwiększa ryzyko pomyłki przy pierwszym montażu. Poświęć dodatkowe pięć minut na sprawdzenie miernikiem każdej pary styków przed włączeniem napięcia - zaoszczędzisz godzinę szukania przyczyny migotania żarówki.

Integracja z przekaźnikiem bistabilnym w systemie smart home

Jeśli planujesz sterować oświetleniem także z aplikacji lub głosowo, w obwód korespondencyjny wstaw przekaźnik bistabilny (popularne modele Shelly 1PM Mini Gen3 lub Sonoff ZBMINI). Montujesz go w puszce pod łącznikiem, zasilasz z L i N, a wyjście COM podłączasz do zacisku L jednego z łączników. Mechanizm działa równolegle z tradycyjnym klawiszem, więc fizyczne naciśnięcie nadal działa, a aplikacja przejmuje kontrolę tylko wtedy, gdy tego potrzebujesz. W takiej konfiguracji upewnij się, że przekaźnik ma wystarczający zapas mocy - minimum 10 W obciążenia dla LED-ów albo zainstaluj kondensator 0,47 µF równolegle do żarówki, by zapobiec samoczynnemu wyzwalaniu.

Najczęstsze błędy przy podłączaniu włącznika schodowego w puszce

Najbardziej zdradliwy błąd to podmiana przewodu fazowego z jedną z żył korespondencyjnych w drugiej puszce. Efekt jest natychmiastowy: lampa świeci w obu położeniach klawiszy albo w żadnym, a próbnik wskazuje napięcie na obu zaciskach L1 i L2 jednocześnie. Powód jest czysto elektryczny - faza trafia bezpośrednio na oba wejścia styków, więc niezależnie od położenia przełącznika obwód zamyka się przez lampę. Rozwiązanie wymaga wyłączenia bezpiecznika i ponownego oznaczenia kabli zanim przystąpisz do kolejnej próby.

Drugi klasyczny przypadek dotyczy użycia zwykłego łącznika pojedynczego zamiast schodowego w jednej z puszek. Objawia się to tak, że drugi klawisz nie działa prawidłowo - lampa zapala się tylko wtedy, gdy oba klawisze znajdują się w określonej pozycji. Przyczyna jest prosta: pojedynczy łącznik zamyka obwód L-L1 lub L-L2 na stałe w jednym położeniu, ale przerywa go w drugim, blokując prawidłowe przełączanie fazy między ścieżkami. Wymiana łącznika na prawidłowy schodowy (SPDT) rozwiązuje problem w kilka minut.

Trzecia grupa błędów wynika z braku oznaczenia żył pełniących funkcję fazową w starych instalacjach. Do lat dziewięćdziesiątych powszechnie stosowano niebieski przewód jako fazowy, co przy dzisiejszych normach grozi śmiertelnym porażeniem. Jeśli w remontowanym mieszkaniu widzisz niebieską żyłę podłączoną do zacisku L, natychmiast oznacz ją brązową koszulką termokurczliwą i zaktualizuj schemat rozdzielni. Pominięcie tej czynności to jedna z głównych przyczyn wypadków przy późniejszych pracach serwisowych.

Migotanie lub tlenie się LED-ów po wyłączeniu światła to plaga nowoczesnych instalacji z łącznikami schodowymi. Dzieje się tak, bo niewielka pojemność pasożytnicza kabli w połączeniu z elektroniką wewnątrz żarówki wystarcza, by diody zaczęły przewodzić prąd rzędu kilku mikroamperów. Rozwiązaniem jest rezystor 47-100 kΩ o mocy 0,5 W wpięty równolegle do żarówki, który rozładowuje tę energię. Alternatywą pozostaje zakup żarówek z certyfikatem „no-flicker" albo zastosowanie łącznika schodowego z filtrem przeciwzakłóceniowym.

Wskazówka: w remontowanych instalacjach z lat siedemdziesiątych i osiemdziesiątych bardzo często brakuje przewodu ochronnego PE w puszkach. Jeśli tak jest w Twoim przypadku, poprowadź go osobno przewodem DY 6 mm² po ścianie lub wykorzystaj kanał kablowy - nie polegaj na zerowaniu jako ochronie. Obecne normy PN-HD 60364 zabraniają takiego rozwiązania, a ubezpieczyciel odmówi wypłaty po pożarze.

Przekroje, kolory i oznaczenia zgodne z normą PN-HD 60364

Dobór przekroju kabla zależy od trzech czynników: dopuszczalnego spadku napięcia (maksymalnie 3% dla obwodów oświetleniowych), zabezpieczenia nadprądowego (najczęściej B10 A) oraz sposobu ułożenia. W praktyce dla obwodu oświetleniowego o mocy do 2 kW i długości do 25 metrów wystarcza kabel YDYp 3×1,5 mm² lub YDY 5×1,5 mm² przy większej liczbie żył. Dla dłuższych odcinków (powyżej 30 m) warto zastosować 2,5 mm², by zredukować straty i uniknąć migotania LED-ów przy starcie.

Oznaczenia zacisków różnią się między producentami, ale wszystkie opierają się na tym samym schemacie logicznym. W niemieckich i francuskich markach najczęściej spotkasz L (wejście fazy), 1 oraz 2 (wyjścia korespondencyjne) albo strzałki ⇧ i ⇩. W polskich i czeskich modelach używa się symboli L, L1, L2. Przekaźniki impulsowe oznaczają wejścia jako IN, wyjścia jako OUT lub COM i NO. Niezależnie od producenta zasada pozostaje niezmienna: jeden wspólny zacisk zasilający, dwa wyjścia sterujące.

Rozbudowa systemu o trzecie i kolejne miejsca sterowania

Kiedy dwuklawiszowy schemat przestaje wystarczać, na przykład gdy chcesz sterować światłem z trzech końców długiego korytarza, pomiędzy dwa łączniki schodowe wstawiasz łącznik krzyżowy. Ma on cztery zaciski: dwa wejściowe (oznaczone ⇆ lub strzałkami poziomymi) i dwa wyjściowe (⇅ lub strzałki pionowe). Mechanizm wewnętrzny działa jak podwójny przełącznik, który zamienia miejscami dwie ścieżki korespondencyjne w zależności od pozycji klawisza.

Do podłączenia krzyżowego potrzebujesz kabla czterożyłowego (2 żyły z jednej strony, 2 z drugiej) między łącznikiem schodowym a krzyżowym. Każda ze stron łącznika krzyżowego otrzymuje swoją parę korespondencyjną - jedną od pierwszego schodowego, drugą do drugiego schodowego. Taki łańcuch można wydłużać praktycznie bez ograniczeń, choć powyżej czterech punktów warto rozważyć przekaźniki impulsowe, by zmniejszyć liczbę kabli w ścianie.

W domach jednorodzinnych popularne staje się połączenie tradycyjnego schodowego z czujnikiem ruchu PIR w puszce sufitowej. Czujnik przejmuje sterowanie po zmroku, a łącznik działa jako wymuszenie ręczne - wystarczy podłączyć wyjście czujnika równolegle do obwodu korespondencyjnego. Trzeba tylko pamiętać, że czujnik ruchu potrzebuje własnego zasilania N i PE, więc w tym wariancie kable trzyżyłowe stają się czterożyłowymi.

Bezpieczeństwo, uprawnienia i odpowiedzialność

Zgodnie z polskim prawem budowlanym oraz rozporządzeniem w sprawie warunków technicznych, instalację elektryczną w budynku mieszkalnym może wykonać osoba posiadająca uprawnienia SEP Grupy 1 w zakresie eksploatacji (E) lub dozoru (D). Bez takich uprawnień formalnie wolno jedynie wymieniać gniazdka i łączniki w obrębie istniejącej instalacji, pod warunkiem że prace nie wymagają ingerencji w rozdzielnicę. Montaż nowego obwodu schodowego, zwłaszcza z przewodem ochronnym PE, wymaga już pełnych kwalifikacji.

Norma PN-HD 60364 nakłada obowiązek stosowania wyłączników różnicowoprądowych 30 mA dla wszystkich obwodów oświetleniowych w pomieszczeniach mokrych oraz zaleca ich użycie w pozostałych. Dodatkowo każdy obwód schodowy powinien być zabezpieczony wyłącznikiem nadprądowym o charakterystyce B i wartości 10 A dla przekroju 1,5 mm² lub 16 A dla 2,5 mm². Po zakończeniu prac pomiar impedancji pętli zwarcia oraz rezystancji izolacji potwierdza, czy instalacja spełnia wymagania ochrony przeciwporażeniowej.

Uwaga: samodzielna rozbudowa instalacji bez późniejszych pomiarów może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela. Po każdej zmianie warto zlecić elektrykowi z uprawnieniami wykonanie pomiarów oraz wpis do książki obiektu - koszt takiej usługi to zwykle 150-250 zł, a chroni przed poważnymi konsekwencjami finansowymi.

Najczęściej zadawane pytania

Czy mogę użyć zwykłego łącznika w roli schodowego?
Nie, bo zwykły łącznik ma tylko jeden tor przewodzenia, a schodowy musi przełączać fazę między dwoma ścieżkami. Pozornie działająca instalacja przestaje funkcjonować, gdy w drugiej puszce znajdzie się prawidłowy schodowy.

Ile kosztuje robocizna elektryka przy montażu schodowego?
W 2025 roku punkt schodowy z podłączeniem i bruzdowaniem to wydatek 180-320 zł w zależności od regionu. W cenę wchodzi osprzęt podtynkowy, okablowanie do 10 m oraz pomiary.

Czy łącznik schodowy nadaje się do LED-ów?
Tak, pod warunkiem że żarówki mają deklarowaną kompatybilność z łącznikami bistabilnymi lub zainstalujesz rezystor rozładowczy. Bez tego LED tli się po wyłączeniu.

Co zrobić, gdy lampa miga tylko przy jednym klawiszu?
Sprawdź, czy w obu puszkach jest prawidłowo podłączony przewód neutralny oraz czy żyły korespondencyjne nie mają przerwy w izolacji. Często winowajcą jest zbyt mocno dokręcona złączka Wago, która przecina żyłę.

Czy mogę połączyć schodowy z czujnikiem zmierzchu?
Tak, w obwód korespondencyjny wstawiasz przekaźnik zmierzchowy, a czujnik umieszczasz w puszce sufitowej. Pamiętaj o zasilaniu N i PE dla czujnika.

Źródła i normy

Dane techniczne oraz schematy zaczerpnięto z normy PN-HD 60364 (Instalacje elektryczne niskiego napięcia), rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), oraz wytycznych SEP dotyczących eksploatacji instalacji elektrycznych. Dodatkowe informacje o przekaźnikach bistabilnych pochodzą z dokumentacji technicznej producentów oraz portalu Stowarzyszenia Elektryków Polskich (sep.com.pl). Aktualne ceny osprzętu i robocizny zebrano z ogólnopolskich cenników elektryków w pierwszym kwartale 2025 roku.
