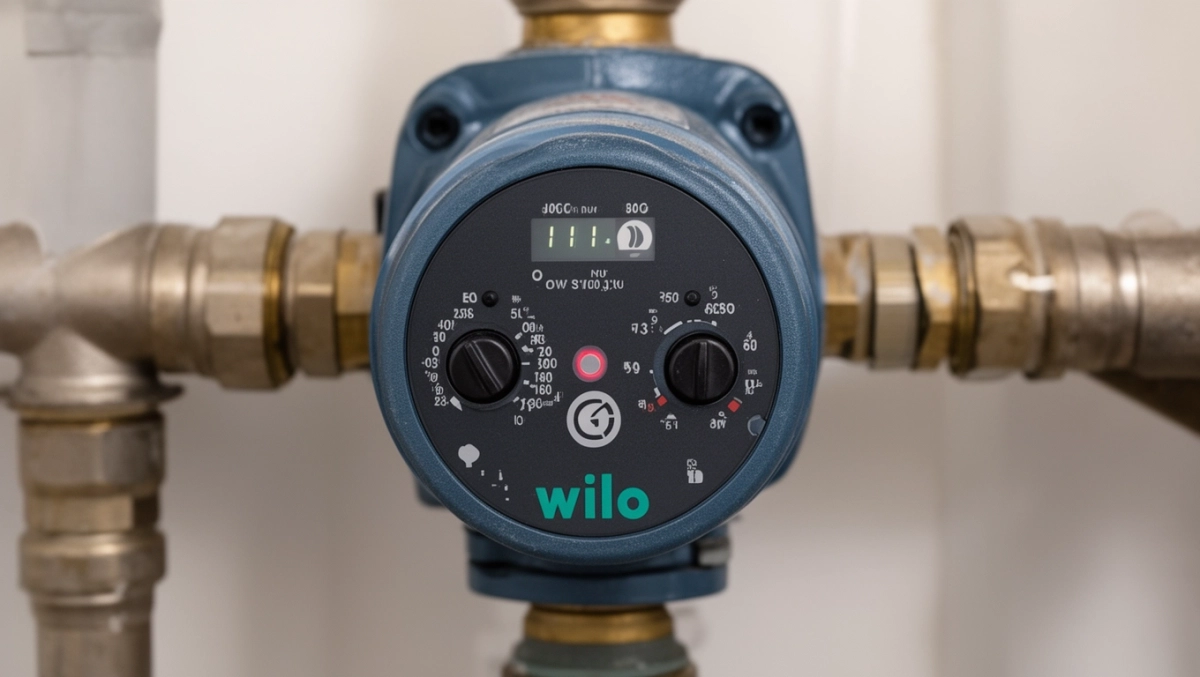

Jak ustawić pompę Wilo na podłogówkę i dlaczego to takie ważne

Każdy, kto zmaga się z nieefektywnym ogrzewaniem podłogowym, wie, jak frustrujące bywają zimne strefy w salonie albo nierównomiernie nagrzewające się pomieszczenia na parterze. Problem rzadko leży w samym kotle czy jakości samej podłogówki częściej winowajcą jest źle dobrana i skonfigurowana pompa obiegowa. Zrozumienie, jak ustawić pompę Wilo na podłogówkę, potrafi diametralnie zmienić komfort cieplny w całym domu, a przy okazji obniżyć rachunki za ogrzewanie nawet o kilkanaście procent.

• Pole żółte czy niebieskie którą strefę wybrać dla podłogówki
• Jaki bieg pompy Wilo do podłogówki I, II czy III
• Optymalne ustawienia pompy Wilo IBO dla instalacji podłogowej
• Pytania i odpowiedzi dotrawiące ustawień pompy Wilo na podłogówkę

Pole żółte czy niebieskie którą strefę wybrać dla podłogówki

W pompach Wilo znajdziesz na pokrętle dwie główne strefy kolorystyczne, które determinują charakterystykę pracy urządzenia. Pole niebieskie dedykowane jest standardowym grzejnikom wysokotemperaturowym, natomiast pole żółte to teren optymalny dla ogrzewania powierzchniowego, w tym podłogówki. Wyboru dokonuje się poprzez ustawienie pokrętła w odpowiedniej strefie, a następnie wybór jednego z trzech poziomów intensywności mały domek, średni domek lub duży domek w zależności od wielkości instalacji.

Dlaczego żółte pole sprawdza się lepiej przy podłogówce? Ponieważ ogrzewanie podłogowe pracuje przy znacznie niższej temperaturze czynnika grzewczego, typowo w zakresie 30-45°C, podczas gdy grzejniki wymagają 55-75°C. Pompa w strefie żółtej reguluje ciśnienie różnicowe w sposób dostosowany do większych oporów hydraulicznych charakterystycznych dla pętli zatopionych w warstwie wylewki. Konkretne ustawienie w żółtej strefie wpływa na to, ile wody przepływa przez metr kwadratowy podłogi a ta wartość powinna oscylować w granicach 5-8 litrów na minutę dla prawidłowej mocy cieplnej rzędu 80-100 W/m².

Przy konfiguracji instalacji mieszanej, gdzie parter obsługiwany jest przez podłogówkę, a piętro przez tradycyjne grzejniki, można zastosować jedno urządzenie z osobną pompą do podłogówki model IBO. Rozwiązanie to pozwala niezależnie sterować przepływem dla każdego obiegu, eliminując ryzyko dominacji jednego obiegu nad drugim.

Warto przeczytać także o jaki przepływ ustawić na podłogówce

Strefę żółtą wybiera się również wtedy, gdy instalacja wykorzystuje rozdzielacze z indywidualnymi zaworami regulacyjnymi na każdym obwodzie. Pokrętło w żółtym polu sprawia, że pompa dynamicznie kompensuje zmiany oporów hydraulicznych wynikające z zamykania lub otwierania poszczególnych pętli, utrzymując stabilny przepływ bez konieczności ciągłej korekty ręcznej.

Jaki bieg pompy Wilo do podłogówki I, II czy III

Przełęcze obiegowe w pompach Wilo oferują trzy biegi pracy, które odpowiadają różnym prędkościom obrotowym wirnika, a co za tym idzie różnej wydajności hydraulicznej. Pierwszy bieg to najniższa prędkość, trzeci najwyższa. Wybór odpowiedniego biegu zależy od sumarycznego oporu całego układu podłogówki, długości najdłuższej pętli oraz powierzchni grzewczej, jaką urządzenie musi obsłużyć.

Dla typowego domu jednorodzinnego o powierzchni użytkowej 100-150 m² z podłogówką na parterze, pierwszy bieg okazuje się często wystarczający. Niskie obroty przekładają się na cichszą pracę pompy, mniejsze zużycie energii elektrycznej oraz adekwatny przepływ dla pętli o standardowej długości do 100 metrów. Cyrkulacyjną pompę do ciepłej wody użytkowej ustawia się z kolei zazwyczaj na stałe obroty pierwszego biegu, ponieważ jej zadaniem jest jedynie utrzymanie temperatury wody w obiegu bez konieczności pokonywania znaczących oporów.

Zobacz Ogrzewanie podłogowe Jak ustawić temperaturę na sterowniku

Jeśli instalacja obejmuje dużą liczbę obwodów podłogowych albo pętle przekraczające 120 metrów długości, drugi bieg może okazać się konieczny, aby zapewnić wystarczający przepływ. Warto jednak pamiętać, że zbyt wysokie obroty prowadzą do nadmiernego differential pressure, co objawia się charakterystycznym szumem w rurach i nierównomiernym nagrzewaniem podłogi. Regulacja pompy poprzez zmianę biegu powinna być zawsze poprzedzona pomiarem faktycznego przepływu na rozdzielaczu za pomocą rotametru.

Trzeci bieg w kontekście podłogówki stosuje się sporadycznie zazwyczaj tylko w przypadku rozległych instalacji komercyjnych lub gdy woda grzewcza transportowana jest na znaczne odległości. Dla inwestora indywidualnego pozostawienie pompy na trzecim biegu oznacza niepotrzebnie wysokie koszty eksploatacyjne i ryzyko przegrzewania poszczególnych stref.

Optymalne ustawienia pompy Wilo IBO dla instalacji podłogowej

Pompa IBO to dedykowane rozwiązanie do obsługi obiegu podłogowego, które różni się od standardowych pomp obiegowych przeznaczonych do centralnego ogrzewania. Urządzenie to dysponuje szerszym zakresem regulacji ciśnienia różnicowego, co pozwala na precyzyjne dopasowanie wydajności do specyfiki ogrzewania powierzchniowego. Konfiguracja pompy IBO wymaga zrozumienia trzech kluczowych parametrów: docelowego przepływu, wysokości podnoszenia oraz charakterystyki regulatory systemu mieszaczowego.

Dowiedz się więcej o Zawór mieszający do podłogówki jak ustawić

Przy uruchomieniu instalacji podłogowej z pompą IBO należy rozpocząć od ustawienia minimalnego przepływu na rozdzielaczu, a następnie stopniowo go zwiększać, obserwując temperaturę powierzchni podłogi w poszczególnych strefach. Optymalna różnica temperatur między zasilaniem a powrotem powinna wynosić 5-10°C dla prawidłowej wymiany cieplnej. Zbyt niska delta wskazuje na nadmierny przepływ, zbyt wysoka na niewystarczający.

Mechanizm działania pompy IBO w trybie regulacji ciśnienia różnicowego polega na utrzymywaniu stałej wartości ciśnienia na wyjściu niezależnie od zmian oporów w instalacji. Gdy zawór termostatyczny na jednym z obwodów się domyka, pompa automatycznie zwiększa obroty, kompensując spadek przepływu. Dzięki temu pozostałe pętle otrzymują stabilną ilość czynnika grzewczego, a cały system działa w harmonii bez ręcznej interwencji.

Praktyczne ustawienie pompy IBO dla typowego scenariusza parter z podłogówką o powierzchni 80 m² i piętro z 11 grzejnikami wygląda następująco: pole żółte, średni domek dla parteru, pierwszy lub drugi bieg w zależności od długości pętli. Pompa główna obsługująca piętro może pracować w strefie niebieskiej na biegu drugim, natomiast pompa IBO pracuje niezależnie, obsługując wyłącznie obieg podłogowy. Taki podział eliminuje zjawisko dominacji grzejników nad podłogówką, które jest najczęstszą przyczyną reklamacji użytkowników systemów mieszanych.
