Sterownik schodowy LED z czujnikiem ruchu konfigurujesz w 15 minut

Ciemne schody potrafią skutecznie zepsuć nawet najstaranniej urządzone wnętrze, a nocą po prostu stają się realnym zagrożeniem dla domowników. Ledy na schody z czujnikiem ruchu rozwiązują oba problemy jednocześnie, bo zapalają się dokładnie wtedy, gdy ktoś stawia stopę na pierwszym stopniu, i gasną, gdy nikogo już nie ma. Kluczem całego systemu jest niewielki sterownik schodowy, najczęściej obsługujący do 16 stopni, współpracujący z taśmami LED 12 lub 24 V DC i dwoma czujnikami PIR zamontowanymi na górze oraz na dole biegu. Dzięki niemu światło nie tylko pojawia się automatycznie, ale też płynnie przesuwa się po stopniach, tworząc efekt zarezerwowany dotąd dla drogich instalacji w hotelowych lobby czy biurowych klatkach schodowych.

• Sterownik schodowy LED 16 stopni i jego kluczowe funkcje
• Montaż oświetlenia schodów LED krok po kroku
• Konfiguracja podświetlenia schodów z czujnikiem PIR
• Kiedy warto wybrać sterownik schodowy PIR zamiast prostej lampki
• Najczęściej zadawane pytania o oświetlenie schodów LED z czujnikiem ruchu

Sterownik schodowy LED 16 stopni i jego kluczowe funkcje

Sterownik schodowy LED to niewielkie urządzenie elektroniczne, które zarządza sekwencyjnym zapalaniem taśm LED zamontowanych na każdym stopniu. Jego sercem jest mikrokontroler odczytujący sygnał z czujników ruchu PIR (Passive Infrared Reagujących na zmianę promieniowania podczerwonego w polu widzenia) i tłumaczący go na kolejność, jasność oraz czas świecenia poszczególnych sekcji. Dzięki temu taśma na pierwszym stopniu zapala się jako pierwsza, a kolejne dołączają do niej z ustawionym opóźnieniem, budując efekt płynącego światła.

Modele obsługujące 16 stopni pozwalają pokryć praktycznie każdy domowy bieg schodowy, łącznie z zabiegowymi i dwubiegowymi, pod warunkiem podziału instalacji na sekcje. Sterownik zwykle współpracuje z taśmami LED 12 V DC lub 24 V DC, a jego łączna moc wyjściowa sięga 120 W (dla wersji 12 V) lub 240 W (dla wersji 24 V), co przekłada się na orientacyjne 7,5 W na stopień przy 12 V lub 15 W przy 24 V. To wystarczy, by uzyskać jasność 25, 50, 75 lub 100% bez efektu przegrzewania zasilacza.

Czujniki ruchu PIR pracują w układzie góra-dół, co oznacza, że jeden montuje się przy pierwszym stopniu od góry, drugi przy ostatnim od dołu. Zasięg ich działania wynosi około 1,5 m, a kąt detekcji najczęściej 100 stopni, dzięki czemu reagują na człowieka wchodzącego na schody, ale ignorują ruch osoby przechodzącej w korytarzu obok. Taki układ eliminuje najczęstszy problem tanich instalacji, gdzie światło zapala się przypadkowo przy każdym przejściu.

Konfigurację ułatwiają cztery przyciski umieszczone na obudowie lub ukryte pod klapką serwisową. Pozwalają ustawić liczbę obsługiwanych stopni (adresowanie), tempo rozjaśniania (dziewięć poziomów płynności), czas świecenia po ostatnim wykryciu ruchu (od 2 do 30 s, dziewięć trybów) oraz wspomnianą jasność maksymalną. Taki zakres regulacji sprawia, że ten sam sterownik może pełnić zarówno funkcję dyskretnego oświetlenia nocnego, jak i efektownej instalacji pokazowej.

Trzy gotowe presety konfiguracji

Tryb nocny ustawia jasność na 25%, czas świecenia na 30 s i najwolniejszą płynność, bo chodzi o delikatne orientacyjne światło, które nie wybudzi śpiących domowników. Tryb dzienny korzysta z 75% jasności, 10 s świecenia i średniego tempa sekwencji, zapewniając czytelną widoczność stopni bez efektu klubowego. Tryb bezpieczeństwa wymusza 100% jasności, 30 s podtrzymania i najszybszą sekwencję, żeby w razie zagrożenia schody były oświetlone natychmiast i w pełni.

Montaż oświetlenia schodów LED krok po kroku

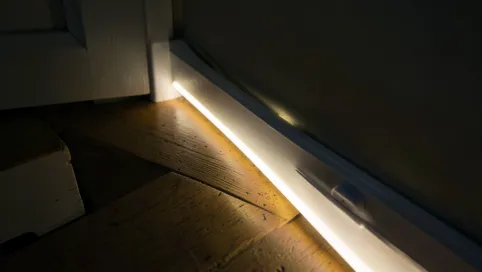

Montaż zaczyna się od papieru i miarki, a nie od wiertarki, bo błędy w planowaniu są najdroższe do naprawienia po ułożeniu kabli. Najpierw mierzy się głębokość każdego stopnia i oznacza miejsce, w którym pójdzie taśma LED. Najczęściej wybiera się odstęp 3-4 cm od krawędzi policzka, co daje miękkie światło skierowane na płaszczyznę stopnia bez efektu oślepiania osoby schodzącej.

Drugim krokiem jest rozmieszczenie czujników PIR. Czujnik dolny trafia 15-20 cm nad ostatnim stopniem od dołu, czujnik górny w analogicznym miejscu przy pierwszym stopniu od góry. Trzeba przy tym unikać kierowania czujnika wprost na okno lub kaloryfer, bo zmiana temperatury tła może powodować fałszywe wyzwalanie. Kabel czujnika prowadzi się w peszelu lub listwie przypodłogowej do miejsca, w którym stanie sterownik, najczęściej w szafce pod schodami albo w skrzynce rozdzielczej.

Trzeci etap to połączenie elektryczne. Sterownik podłącza się do zasilacza LED 12 V lub 24 V DC o mocy o 20% wyższej niż sumaryczne zapotrzebowanie taśm, a wyjścia sterownika łączy się z odcinkami taśmy LED na poszczególnych stopniach. W taśmach wielokolorowych RGB wymagany jest sterownik 4-kanałowy, ale przy oświetleniu schodowym najczęściej stosuje się taśmy jednokolorowe (mono) lub CCT z możliwością zmiany barwy bieli, co wymaga wersji 2- lub 3-kanałowej.

Czwarty krok to adresowanie, czyli przypisanie każdego wyjścia sterownika do konkretnego stopnia. Robi się to przyciskami na obudowie: krótkie naciśnięcie przypisuje stopień, przytrzymanie kasuje ustawienie. Błąd adresacji objawia się przesunięciem sekwencji (światło biegnie od środka lub od dołu zamiast od strony wejścia). Dlatego adresowanie wykonuje się po fizycznym podłączeniu wszystkich taśm, przy zasilaniu z zasilacza laboratoryjnego lub z wpiętym amperomierzem, żeby natychmiast wychwycić odwróconą polaryzację.

Piątym i ostatnim etapem jest pierwsze uruchomienie oraz test wszystkich scenariuszy: wejście od dołu, wejście od góry, przejście obok schodów (czujnik nie powinien zareagować), zejście po ostatnim zapalonym stopniu. Czas montażu dla typowego biegu 12-stopniowego to 4-6 godzin z pomiarem i wykończeniem, zaś sama konfiguracja zajmuje około 15 minut, co zgadza się z obietnicą szybkiej instalacji złożonej w gotowe segmenty.

Lista narzędzi i materiałów

• taśma LED 12 V lub 24 V DC, IP20 lub IP65 (do zastosowań na zewnątrz)
• profil aluminiowy z kloszem mlecznym do każdego stopnia
• zasilacz LED 12/24 V DC o mocy min. 120% sumarycznej
• 2 czujniki PIR z kablem min. 2 × 0,5 mm²
• sterownik schodowy LED 16 stopni
• przewód instalacyjny DY 2 × 0,75 mm² lub DY 3 × 0,5 mm² (dla RGB/CCT)
• złączki WAGO lub lutownica z cyną
• miernik napięcia, śrubokręt, nożyk, poziomica

Konfiguracja podświetlenia schodów z czujnikiem PIR

Cztery przyciski sterownika odpowiadają za cztery grupy ustawień i ich wzajemne kombinacje, dlatego warto poświęcić chwilę na zrozumienie logiki zamiast działać metodą prób i błędów.

Sekwencja konfiguracji wygląda tak: najpierw przyciskiem STEP ustawia się liczbę podłączonych stopni, bo bez tego sterownik nie wie, ile wyjść ma obsłużyć, a brakujące potraktuje jako puste. Następnie reguluje się TIME, bo od niego zależy, jak długo taśmy świecą po ostatnim wykryciu ruchu. Wartość 2-4 s sprawdza się przy krótkich, szybkich przejściach, 10 s jest ustawieniem uniwersalnym, a 30 s to tryb bezpieczeństwa, w którym światło gaśnie dopiero po dłuższej chwili.

BRIGHT to nie tylko kwestia estetyki, ale też fizyki diod LED. Ustawienie 100% przy taśmach 24 V i 15 W na stopień daje strumień świetlny rzędu 1300 lm na stopień (dla typowej taśmy 120 LED/m SMD 2835), co w praktyce przekracza potrzeby orientacyjne i może razić w nocy. Jasność 25-50% zapewnia natomiast miękkie, punktowe podświetlenie zgodne z normą oświetlenia awaryjnego PN-EN 1838 dla stref komunikacji, gdzie wymagane jest minimum 1 lx na posadzce.

SPEED decyduje o tempie narastania światła. Poziom 1 (ok. 2 s pomiędzy kolejnymi stopniami) daje efekt spokojnej fali, poziom 9 (ok. 0,1 s) niemal symultaniczne zapalenie całego biegu. Mechanizm działania opiera się na modulacji PWM (Pulse Width Modulation), gdzie sterownik generuje sygnał prostokątny o zmiennym wypełnieniu i w ten sposób reguluje zarówno jasność, jak i płynność przejść.

Po każdej zmianie ustawień warto wykonać test wejścia z obu stron oraz sprawdzić, czy przypadkowe przejście obok schodów nie wyzwala fałszywego zapalenia. Jeśli czujnik reaguje na ruch osoby idącej korytarzem, wystarczy delikatnie skorygować kąt jego nachylenia lub zastosować wersję z węższym kątem detekcji.

Kiedy warto wybrać sterownik schodowy PIR zamiast prostej lampki

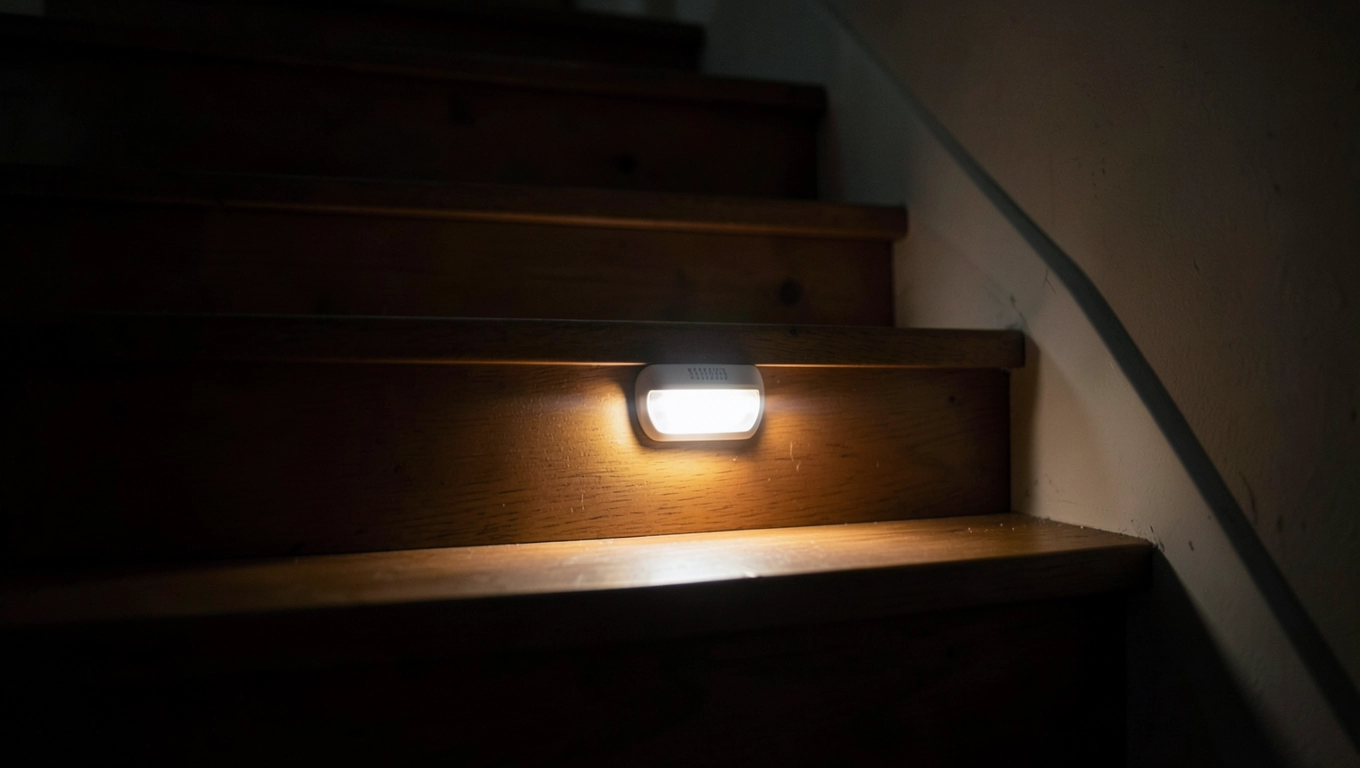

Prosta lampka schodowa, nawet w wersji LED, sprawdza się przy jednym lub dwóch stopniach i przy niewielkim ruchu, na przykład w kamienicy z jednym mieszkaniem na piętrze. W domach jednorodzinnych, apartamentach z otwartą klatką schodową, hotelach i restauracjach światło musi reagować na setki przejść dziennie i robić to bezgłośnie, bezpiecznie i energooszczędnie. Sterownik schodowy PIR w takich warunkach wygrywa nie efektem WOW, lecz logiką działania.

Różnica tkwi w mechanizmie: klasyczna lampka świeci przez cały czas lub w ogóle, a taśma LED ze sterownikiem zapala się sekwencyjnie i gaśnie po ustawionym czasie, więc zużycie energii spada o 70-90% w porównaniu z ciągłym oświetleniem klatki schodowej. Przy 16 stopniach, 15 W na stopień i średnim cyklu świecenia 10 s z 30 aktywacjami na dobę, roczny koszt prądu nie przekracza kilkunastu złotych, co przy cenach energii 0,80-1,00 zł/kWh jest wynikiem niemal symbolicznym.

Sterownik schodowy wypada najlepiej wszędzie tam, gdzie potrzebny jest efekt sekwencji bez integracji z aplikacją smartfona i bez ryzyka utraty łączności Wi-Fi. W instalacjach inteligentnych z centralą domową lepszy będzie dedykowany moduł schodowy komunikujący się po KNX, Zigbee lub Matter, ale jego cena oraz złożoność konfiguracji są kilkukrotnie wyższe.

Zasilacze kompatybilne z instalacją 12/24 V DC

Wybór zasilacza powinien uwzględniać nie tylko napięcie, ale też prąd wyjściowy oraz klasę szczelności. Do instalacji wewnętrznych sprawdzają się zasilacze modułowe DIN 12 V lub 24 V DC o mocy 150 W, 200 W lub 240 W, montowane w rozdzielni. Do podtynkowych puszek przy schodach lepsze będą zasilacze desktop z wtyczką i przewodem wyjściowym, odporne na krótkotrwałe przeciążenia i wyposażone w zabezpieczenie nadprądowe oraz termiczne.

Najczęstsze błędy przy wyborze i montażu

Niedopasowanie napięcia zasilacza do napięcia taśmy to grzech główny, bo 24 V podane na taśmę 12 V powoduje jej natychmiastowe przepalenie, a 12 V na taśmę 24 V daje słabe, żółtawe światło i szybki spadek żywotności diod. Drugim błędem jest pomijanie mocy sumarycznej: sterownik na 240 W przy taśmie 16 × 15 W pobiera 240 W, a zasilacz dobrany „na styk" bez 20% zapasu będzie się przegrzewał i przedwcześnie zakończy pracę. Trzecim, często pomijanym aspektem jest brak adresowania stopni po zmianie liczby podłączonych sekcji, co skutkuje przesunięciem efektu fali.

Najczęściej zadawane pytania o oświetlenie schodów LED z czujnikiem ruchu

Czy sterownik schodowy LED 16 stopni obsłuży krótszy bieg, np. 8 stopni? Tak, adresowanie pozwala ustawić dowolną liczbę od 1 do 16, więc przy biegu 8-stopniowym pozostałe wyjścia pozostają nieaktywne i nie wpływają na pracę systemu.

Czy taśmy LED na schodach mogą być ściemniane? Tak, pod warunkiem, że sterownik obsługuje modulację PWM i jest skonfigurowany w trybie jasności 25-100%. Ściemnianie w taśmach mono odbywa się przez skrócenie czasu impulsu zasilającego, a nie przez obniżanie napięcia.

Ile prądu zużywa cała instalacja przy codziennym użytkowaniu? Przy 30 aktywacjach dziennie i czasie świecenia 10 s instalacja 16-stopniowa pobiera rocznie 8-15 kWh, co odpowiada mniej niż 20 zł przy aktualnych taryfach.

Czy czujnik PIR zadziała na kota lub psa? Standardowe czujniki PIR mają zasięg 1,5 m i reagują na obiekty większe niż 50 cm oraz o masie powyżej 7-10 kg. Mniejsze zwierzęta zazwyczaj pozostają niezauważone, ale przy dużych psach warto skorygować kąt czujnika lub obniżyć czułość.

Dobór taśmy LED zgodnie z normą PN-EN 60598-1 (bezpieczeństwo opraw oświetleniowych) oraz wytycznymi PN-EN 1838 (oświetlenie awaryjne dróg ewakuacyjnych) pozwala uniknąć problemów związanych z przegrzewaniem i niewystarczającą widocznością stopni nocą.

Nigdy nie podłączaj taśmy LED bezpośrednio do napięcia sieciowego 230 V. Wymagany jest zasilacz stałoprądowy lub stałonapięciowy DC z separacją galwaniczną.

Skonsultuj dobór sterownika, taśmy i zasilacza ze specjalistą od oświetlenia LED, który zweryfikuje obciążenia, dobierze przekroje przewodów i pomoże zaplanować rozmieszczenie czujników PIR jeszcze przed rozpoczęciem prac wykończeniowych.

Źródła: PN-EN 60598-1 - oprawy oświetleniowe, wymagania ogólne i bezpieczeństwo (pkn.pl); PN-EN 1838 - zastosowania oświetlenia. Oświetlenie awaryjne (pkn.pl); Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl); katalogi i karty katalogowe producentów sterowników schodowych LED oraz taśm LED 12/24 V DC.
