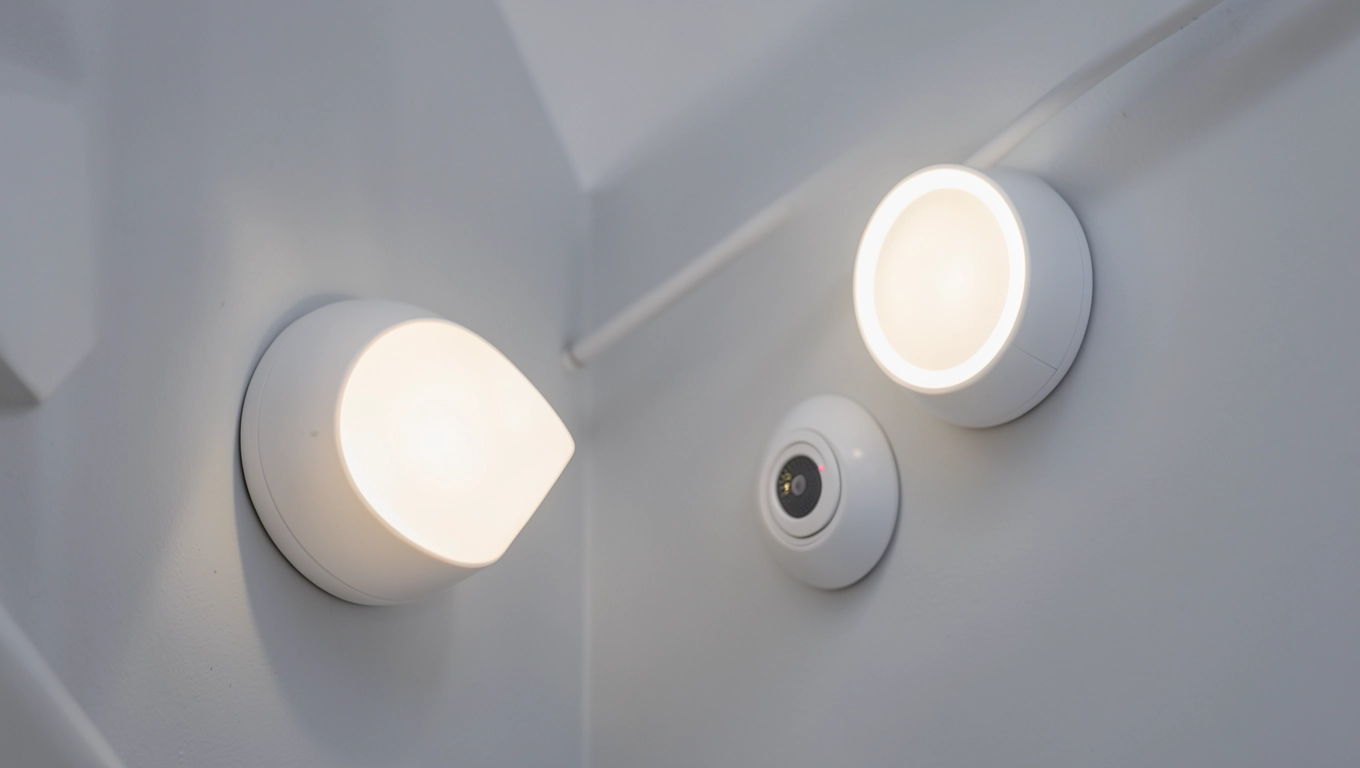

Lampy LED z czujnikiem ruchu na klatkę: regulacja, wybór

Lampa LED z czujnikiem ruchu na klatkę schodową ma zwykle trzy regulacje: czas świecenia po ostatnim wykryciu ruchu, czułość (zasięg) czujnika oraz próg zmierzchu, od którego lampa w ogóle reaguje. W modelach opisanych w przeglądzie plafonów LED z czujnikiem ruchu czas świecenia ustawia się np. od 3 sekund do 4 minut, a zasięg wykrywania mieści się w przedziale od 2 do 8 m. Takie oświetlenie sprawdza się w domu jednorodzinnym, w bloku i w budynkach firmowych, pod warunkiem że czujnik i lampy są dobrane do kształtu schodów i sposobu, w jaki ludzie z nich korzystają.

• Jak wyregulować lampę LED z czujnikiem ruchu?
• Jaki czujnik ruchu wybrać: PIR, mikrofalowy czy hybrydowy?
• Jakie oświetlenie na klatce schodowej się sprawdza?
• Jakie są najlepsze lampy z czujnikiem ruchu na klatkę schodową?
• Zasilanie i montaż: 230 V, niskie napięcie czy baterie?
• Jakie są wady oświetlenia z czujnikiem ruchu?
• Ile kosztuje i co daje oświetlenie klatki z czujnikiem ruchu?
• Lista kontrolna przed zakupem lampy na klatkę schodową

Poniżej znajdziesz kolejność regulacji krok po kroku, porównanie typów czujników, zasady rozmieszczenia lamp, przykładowe parametry konkretnych modeli oraz listę problemów, które najczęściej pojawiają się po montażu.

Jak wyregulować lampę LED z czujnikiem ruchu?

Lampę reguluje się pokrętłami lub przełącznikami na czujniku (czasem w aplikacji): najpierw próg zmierzchu ustawiony na test dzienny, potem czułość, na końcu docelowy czas świecenia i próg zmierzchu. Każdą zmianę sprawdzasz, chodząc po schodach tak, jak robią to domownicy na co dzień, i korygujesz ustawienia małymi krokami.

Oznaczenia pokręteł różnią się u producentów, dlatego przed regulacją sprawdź instrukcję konkretnej lampy. Najczęściej spotkasz poniższe ustawienia.

1. Jeśli pokrętła są pod kloszem lampy 230 V, wyłącz zasilanie w rozdzielnicy przed zdjęciem osłony i sprawdź brak napięcia próbnikiem. Zasilanie włączasz dopiero po ponownym złożeniu oprawy.
2. Ustaw próg zmierzchu w pozycji dziennej, żeby czujnik reagował także przy świetle dziennym i dało się go testować.
3. Ustaw najkrótszy czas świecenia. Przy testach szybciej zobaczysz, kiedy czujnik faktycznie łapie ruch.
4. Wyreguluj czułość: podejdź do schodów z dolnego i górnego podestu. Światło powinno się włączyć, zanim postawisz stopę na pierwszym stopniu.
5. Ustaw docelowy czas świecenia: zmierz przejście najwolniejszej osoby i dodaj zapas na zatrzymanie się na podeście.
6. O zmierzchu przekręcaj próg LUX w stronę ciemności, aż lampa przestanie reagować, a potem cofnij go o niewielki krok.
7. Jeśli lampa ma mechaniczną regulację zasięgu lub przesłony soczewek, zasłoń strefy, z których nie chcesz włączeń (np. korytarz obok schodów).

Precyzyjne ustawienie zwykle wymaga kilku prób. Warto zapisać wartości, które się sprawdziły, na wypadek wymiany lampy lub resetu czujnika.

Czy można ustawić czujnik tak, żeby nie reagował na psa lub kota?

Częściowo tak: zmniejszenie czułości i montaż czujnika wyżej ogranicza włączenia od małych zwierząt, choć skuteczność zależy od modelu. W opisie czujników schodowych Illuminations sprzedawca deklaruje, że nowoczesne czujniki rozpoznają sylwetkę człowieka i nie reagują na zwierzęta, a czułość można ustawić tak, by światło włączało się od razu po wejściu na klatkę albo dopiero przy pierwszym stopniu. Ten sam materiał wspomina o ustawieniu zerowej czułości na czas dłuższego wyjazdu. Przed zakupem sprawdź w karcie produktu, czy konkretny czujnik ma funkcję ignorowania zwierząt, zamiast zakładać ją z góry.

Czym jest światło bazowe i kiedy je włączyć?

Światło bazowe (nocne, podtrzymanie) to tryb, w którym lampa świeci słabo przez określony czas lub całą noc, a po wykryciu ruchu przechodzi na pełną moc. W opisanym przez Lumigo plafonie Steinel RS PRO LED P2 WW można je ustawić na 10 lub 30 minut albo na całą noc. Przydaje się w domach, w których ktoś wstaje w nocy, oraz w blokach w miejscach takich jak okolice windy.

Jaki czujnik ruchu wybrać: PIR, mikrofalowy czy hybrydowy?

Do typowej klatki schodowej wystarcza czujnik PIR, który reaguje na ciepło poruszającego się człowieka; czujnik mikrofalowy (HF) wybiera się, gdy ma być ukryty w oprawie albo klatka ma załamania, przez które PIR nie widzi całego biegu. Jak podaje opis lamp na klatkę NeoLED, w zależności od modelu lampy wykrywają ruch także za pomocą mikrofal lub sensorów ultradźwiękowych.

Przy wyborze sprawdź kąt i zasięg wykrywania. Steinel RS 16 z przeglądu Lumigo wykrywa ruch w zakresie 360 stopni, a DL Vario Quattro ma cztery czujniki podczerwieni działające w zakresie od 2 do 8 m. Czujniki montuje się na dole i na górze schodów, a na długich lub zakręconych klatkach także w połowie, żeby światło włączało się z wyprzedzeniem i nie zostawiało martwych stref na podestach.

Jakie oświetlenie na klatce schodowej się sprawdza?

Na klatce schodowej najlepiej sprawdza się oprawa sufitowa (plafon) z czujnikiem nad każdym biegiem, w razie potrzeby uzupełniona kinkietami lub oprawami przy stopniach. W bloku oprawa musi dodatkowo pasować do napięcia instalacji, dawać wymaganą ilość światła i być trudna do zdemontowania.

Według poradnika SMD-LED o klatkach schodowych w blokach wymagane natężenie oświetlenia na klatce to 100 lx przy równomierności 0,40. Ten sam poradnik wymienia kryteria doboru oprawy do bloku: napięcie (230 V lub 24 V), sposób sterowania, montaż utrudniający demontaż przez wandali, wyższe klasy IP i IK obudowy, kąt świecenia dopasowany do rozmieszczenia opraw oraz funkcję podtrzymania. Przy większych klatkach szczegóły warto ustalić z projektantem oświetlenia.

W domach coraz częściej łączy się oświetlenie praktyczne z dekoracyjnym. Materiał SpectrumLED o oświetleniu schodów opisuje oprawy LED wpuszczane w ścianę lub stopnie, taśmy LED oraz systemy z regulacją natężenia światła sterowane czujnikami lub aplikacją.

Ile lamp potrzeba i gdzie je zamontować?

Na schodach jednobiegowych w domu zwykle wystarcza jeden plafon na suficie, a przy schodach dwu- i trzybiegowych stosuje się jedną lampę nad każdym biegiem; tak zaleca przegląd Lumigo. Są dwa sposoby sterowania: każda lampa ma własny czujnik albo czujniki mają tylko lampy skrajne (na dole i na górze), a pozostałe włączają się razem z nimi. Drugi wariant wymaga odpowiednio przygotowanej instalacji lub lamp, które da się łączyć w grupy. Konkretne modele sufitowe omawiamy w tekście o tym, jaki wybrać plafon na klatkę schodową z czujnikiem ruchu.

Lampy natynkowe montuje się bezpośrednio na ścianie lub suficie, bez prac budowlanych, dlatego nadają się do szybkiej modernizacji. Oprawy wpuszczane w ścianę lub stopnie wyglądają minimalistycznie i dobrze oświetlają same stopnie, ale wymagają planowania przed wykończeniem ścian. Trzecią opcją są paski LED zintegrowane z poręczą, które oświetlają drogę i podkreślają konstrukcję schodów. Oprawa umieszczona za wysoko słabo doświetla stopnie, a za nisko może oślepiać lub dawać odblaski, dlatego wysokość dobiera się do kąta świecenia konkretnej lampy.

Jaka barwa i jasność światła na schody?

W domu najczęściej wybiera się barwę ciepłą (2700-3000 K), w częściach wspólnych i biurach neutralną (4000-4500 K), a barwę zimną (powyżej 5000 K) stosuje się rzadko, bo bywa odbierana jako zbyt ostra. Dla porównania: plafon Paulmann Leonis z przeglądu Lumigo daje 780 lm przy 2700 K, Steinel RS 16 940 lm przy 4000 K, a RS PRO LED P2 WW 1730 lm przy 3000 K, co wystarcza do dużej klatki. Wiele lamp ma zintegrowane źródło LED, którego nie da się wymienić, więc barwę i strumień światła trzeba wybrać przed zakupem.

Jaka klasa szczelności IP na klatkę schodową?

W suchym wnętrzu zwykle wystarcza IP20, na klatce narażonej na wilgoć (piwnica, nieogrzewana klatka) wybiera się co najmniej IP44, a na schody zewnętrzne IP54 lub IP65. Przykładowo Leonis ma IP44, a RS PRO LED P2 WW IP54 i nadaje się też na schody zewnętrzne. Na zewnątrz czujnik musi znosić wilgoć, mocne słońce oraz niskie i wysokie temperatury. W częściach wspólnych bloku liczy się także klasa odporności na uderzenia IK.

Klatka w bloku: czujnik ruchu czy przekaźnik czasowy?

Najtańszym rozwiązaniem w bloku są plafony LED bez czujnika sterowane włącznikiem chwilowym (zwiernym, monostabilnym) i przekaźnikiem czasowym, który po ustawionym czasie gasi światło. Lampy z czujnikiem ruchu stosuje się tam, gdzie takiego sterowania nie ma albo gdzie mieszkańcy mają nie szukać włącznika po ciemku. Oba systemy można łączyć, np. czujniki na parterze i włączniki na piętrach.

Jakie są najlepsze lampy z czujnikiem ruchu na klatkę schodową?

Nie ma jednego najlepszego modelu: do domu wybiera się lampę z regulowanym czasem świecenia, czujnikiem zmierzchu i odpowiednią barwą, a do bloku dodatkowo z możliwością łączenia opraw w grupy, światłem bazowym i odporną obudową. Poniższa tabela zbiera parametry modeli opisanych w przeglądzie Lumigo; przed zakupem sprawdź aktualną kartę produktu, bo producenci zmieniają wersje.

Poza plafonami na klatki schodowe stosuje się kinkiety z czujnikiem mikrofalowym, oprawy wpuszczane w ścianę z czujnikiem oraz lampki na baterie. Przykłady takich opraw, m.in. kinkiety Megaman Renzo+ z czujnikiem HF i bateryjne lampki OSRAM NIGHTLUX STAIR IP54, zawiera kategoria lamp na klatkę z czujnikiem ruchu w Lampy.pl.

Zasilanie i montaż: 230 V, niskie napięcie czy baterie?

Większość lamp schodowych z czujnikiem zasila się z sieci 230 V lub z niskiego napięcia 12 V albo 24 V przez zasilacz; wersje bateryjne wybiera się tam, gdzie nie da się poprowadzić przewodów. Lampy niskonapięciowe wymagają zasilacza dobranego z zapasem mocy, a w wielu modelach zasilacz jest już zintegrowany z oprawą lub czujnikiem.

Lampy bateryjne i akumulatorowe montuje się bez kucia ścian, ale trzeba pamiętać o regularnej wymianie lub ładowaniu baterii i zwykle mniejszym strumieniu światła niż w oprawach sieciowych. Szczegóły tej opcji opisujemy w artykule o tym, jak zrobić oświetlenie klatki schodowej z czujnikiem ruchu na baterie.

W systemie przewodowym przewody prowadzi się pod tynkiem, w listwach przypodłogowych lub korytkach kablowych i zabezpiecza w miejscach narażonych na uszkodzenia. Czujnik 230 V podłącza się najczęściej trzema przewodami: fazowym (L), neutralnym (N) i wyjściem do lampy. Oznaczenia zacisków różnią się między producentami, dlatego zawsze obowiązuje schemat z instrukcji; przykładowe połączenia pokazuje nasz schemat oświetlenia schodowego z czujnikiem ruchu i zmierzchu. Przy oświetleniu każdego stopnia osobno czujniki podłącza się do sterownika, który zarządza kolejnością i czasem świecenia; więcej w tekście o tym, jak działa sterownik schodowy z czujnikami ruchu.

Czy lampy z czujnikiem ruchu można zamontować samodzielnie?

Lampy bateryjne można zamontować samodzielnie, natomiast podłączenie opraw 230 V do instalacji najlepiej zlecić elektrykowi. Jeśli pracujesz sam przy instalacji, wyłącz zasilanie w rozdzielnicy, sprawdź brak napięcia próbnikiem i przestrzegaj przepisów elektrycznych. Po montażu jeszcze raz skontroluj połączenia, zanim włączysz zasilanie i zaczniesz regulację.

Czy czujnik ruchu może zastąpić włącznik schodowy?

Tak, to jedno z najczęstszych zastosowań: czujnik zastępuje tradycyjny włącznik i nie trzeba szukać go po ciemku. Model czujnika i sterownika dobiera się do liczby stopni oraz tego, czy oświetlenie ma być jedno- czy wielokolorowe.

Jak dbać o lampy z czujnikiem po montażu?

Regularnie przecieraj soczewkę czujnika, bo kurz i pajęczyny zmniejszają zasięg wykrywania, i sprawdzaj stan przewodów oraz mocowań. Jeśli po czasie lampa zaczyna włączać się za późno lub gasnąć za wcześnie, najpierw wyczyść czujnik, dopiero potem zmieniaj ustawienia.

Jakie są wady oświetlenia z czujnikiem ruchu?

Najczęstsze problemy to gaśnięcie światła, gdy ktoś stoi nieruchomo, fałszywe włączenia oraz martwe strefy przy źle rozmieszczonym czujniku. Część z nich usuwa regulacja, innym trzeba zapobiec już przy wyborze lampy.

• Światło gaśnie przy osobie stojącej na podeście: czujnik PIR nie widzi bezruchu, więc pomaga dłuższy czas świecenia lub czujnik HF.
• Fałszywe włączenia: czujnik mikrofalowy reaguje przez cienkie ściany i drzwi, np. na ruch w sąsiednim pomieszczeniu; rozwiązaniem jest mniejsza czułość lub przesłonięcie strefy.
• Włączanie przy przechodzeniu obok schodów: zbyt duży zasięg lub źle ustawiony kąt wykrywania.
• Martwe strefy na zakrętach i podestach: jeden czujnik nie widzi całej klatki, potrzebne są dodatkowe czujniki lub lampy połączone w grupę.
• Zintegrowane źródło LED: w wielu lampach diod nie da się wymienić, więc awaria oznacza wymianę całej oprawy.
• Baterie: lampy bateryjne wymagają wymiany lub ładowania i zwykle świecą słabiej niż sieciowe.
• Warunki zewnętrzne: na schodach zewnętrznych wilgoć, słońce i temperatura skracają życie czujników o zbyt niskiej klasie IP.
• Wandalizm w częściach wspólnych: łatwo demontowane oprawy znikają lub są niszczone.

Ile kosztuje i co daje oświetlenie klatki z czujnikiem ruchu?

Koszt zależy od liczby lamp lub stopni do oświetlenia, rodzaju sterownika i tego, czy czujniki są w zestawie, czy trzeba je dokupić. W przeglądzie Lumigo plafony z czujnikiem pogrupowano w przedziałach około 100, 200 i 300 zł za sztukę, przy czym ceny zmieniają się w czasie i trzeba je sprawdzać w dniu zakupu. Do tego dochodzi robocizna elektryka przy instalacji 230 V.

Główna korzyść to światło tylko wtedy, gdy ktoś jest na schodach, co ogranicza zużycie energii w porównaniu z lampą świecącą stale lub zapominaną. Skala oszczędności zależy od tego, jak długo światło paliło się wcześniej i jak intensywnie używana jest klatka, więc nie da się jej rzetelnie podać jednym procentem. Automatyczne włączanie poprawia też bezpieczeństwo: każdy stopień jest widoczny, co ma znaczenie dla dzieci, osób starszych i każdego, kto niesie zakupy. Diody LED mają długą deklarowaną żywotność (sprawdzisz ją w karcie produktu) i w przeciwieństwie do świetlówek kompaktowych nie zawierają rtęci.

Lista kontrolna przed zakupem lampy na klatkę schodową

• Kształt schodów: jednobiegowe, dwubiegowe, zakręcone; ile lamp i czujników jest potrzebnych.
• Typ czujnika: PIR do prostych klatek, HF do ukrytego montażu i załamań, hybrydowy do dużego ruchu.
• Regulacje: czas świecenia, czułość lub zasięg, próg zmierzchu, ewentualnie światło bazowe.
• Łączenie lamp w grupy, jeśli ma świecić cała klatka po wykryciu ruchu na dole lub na górze.
• Strumień światła w lm i barwa w K; w bloku wymagane natężenie 100 lx.
• Klasa IP do warunków (IP20 sucho, IP44 wilgoć, IP54 i wyżej na zewnątrz) oraz IK w częściach wspólnych.
• Zasilanie: 230 V, 12/24 V z zasilaczem lub baterie; kto wykona podłączenie.
• Wymienne czy zintegrowane źródło LED i warunki gwarancji.
