Sterownik schodowy z czujnikami ruchu - jak działa, ile kosztuje i kiedy ma sens

Wchodzisz po schodach z naręczem zakupów albo niesiesz śpiące dziecko, a w domu ciemno jak w piwnicy. Standardowy włącznik światła wymaga wolnej ręki, czasu i precyzji, a w nocy dodatkowo oślepia po ciemku. Sterownik schodowy z czujnikami ruchu rozwiązuje ten problem inaczej niż klasyka: detektuje obecność na dolnym lub górnym podeście, uruchamia płynną falę oświetlenia LED od pierwszego do ostatniego stopnia, a po zejściu z biegu sam gaśnie. Cena kompletnego zestawu zaczyna się od około 1197 zł za 19 stopni, a całość montuje się w trzech krokach bez kucia ścian. Komplet obejmuje centralny sterownik, dwa czujniki optyczne, zasilacz oraz okablowanie. Rozwiązanie adresowane jest do właścicieli domów z biegami od 3 do 19 stopni, którzy cenią bezpieczeństwo, design i brak konieczności pamiętania o świetle.

• Sterownik schodowy z czujnikami ruchu - jak działa, ile kosztuje i kiedy ma sens
• Jak działa sterownik schodowy z czujnikami ruchu - mechanizm krok po kroku
• Co zyskujesz praktycznie - liczby, które robią różnicę
• Czujnik ALFA czy DELTA - który dobrać do schodów
• Sterownik S19-S - serce zestawu i jego konfigurowalne parametry
• Montaż sterownika schodowego krok po kroku
• Ile kosztuje kompletny zestaw schodowy z czujnikiem ruchu
• Akcesoria i konfiguracja - co warto dokupić
• Parametry techniczne - kompletne dane katalogowe
• Instalacja - typowy schemat połączeń
• Trzy realne scenariusze zastosowania
• Checklist przed zakupem - co ustalić przed zamówieniem
• Najczęstsze pytania przed montażem

Jak działa sterownik schodowy z czujnikami ruchu - mechanizm krok po kroku

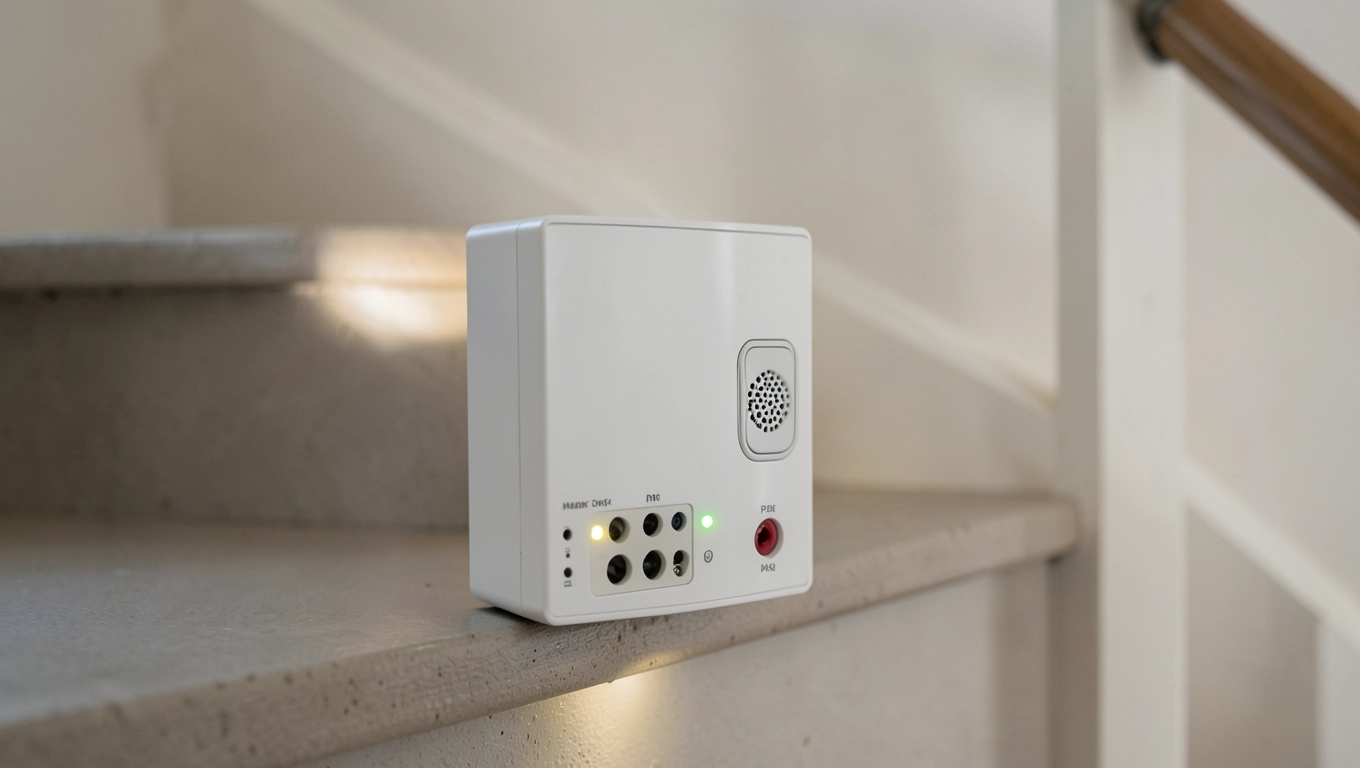

Sercem systemu jest mikroprocesorowy sterownik schodowy z czujnikami ruchu, który w stanie czuwania pobiera mniej niż 1 W energii. Gdy czujnik optyczny wykryje ruch w swojej strefie detekcji, wysyła sygnał do centralki, a ta aktywuje kolejne wyjścia z regulowanym opóźnieniem, tworząc efekt fali świetlnej biegnącej za użytkownikiem.

Fazy pracy systemu

Każdy cykl oświetlenia składa się z pięciu powtarzalnych faz. Pierwsza to czuwanie, w którym sterownik czeka na impuls z czujnika. Druga to detekcja, czyli rozpoznanie ruchu w polu widzenia sensora i ustalenie kierunku (góra czy dół). Trzecia faza inicjuje sekwencyjne załączanie wyjść w wybranym kierunku, co daje wrażenie fali. Czwarta utrzymuje świecenie przez zaprogramowany czas podtrzymania, domyślnie od kilkunastu sekund do kilku minut. Piąta faza gasi wszystkie stopnie pojedynczo lub jednocześnie, w zależności od konfiguracji.

Tryb odległości czy tryb ruchu

Czujniki oferują dwa tryby pracy, a wybór wpływa na logikę załączania. Tryb odległości aktywuje schody, gdy użytkownik stanie w zdefiniowanej strefie, nawet jeśli nie porusza się intensywnie. Tryb ruchu reaguje natomiast na dynamikę przejścia, dzięki czemu ignoruje stojące obiekty. Różnica ma znaczenie w domach ze zwierzętami domowymi - tryb odległości z odpowiednią konfiguracją pozwala ograniczyć reakcje na psa czy kota.

Dlaczego optyczny, a nie PIR

Czujniki optyczne działają na zasadzie triangulacji podczerwieni lub analizy odbicia światła, a ich wiązka ma wąski kąt 10-15°. Dzięki temu nie reagują na ruch poza schodami, co eliminuje fałszywe alarmy typowe dla czujników PIR (pasywnej podczerwieni), które mają szerokie pole widzenia 90-120° i potrafią się uruchamiać przy każdym przejściu obok klatki schodowej. Wąska wiązka optyczna sprawdza się również na schodach ażurowych, gdzie PIR łapie ruch pomiędzy szczebelkami z drugiej strony.

Co zyskujesz praktycznie - liczby, które robią różnicę

Twarde parametry mówią więcej niż ogólne obietnice. Zestaw obsługuje biegi od 3 do 19 stopni, zasięg detekcji sięga 100 cm w wariancie podstawowym i 200 cm w wariancie rozszerzonym, a pobór prądu w spoczynku nie przekracza 1 W. Średni koszt eksploatacji przy 30 uruchomieniach dziennie to kilka złotych rocznie.

• Obsługa 3-19 stopni w jednym sterowniku
• Zasięg czujnika: 100 cm (ALFA) lub 200 cm (DELTA)
• Pobór w czuwaniu: poniżej 1 W
• Napięcie pracy: 12 V lub 24 V DC
• Maksymalne obciążenie wyjścia: 48 W
• Czas montażu: około 2-3 godziny

Bezpieczeństwo na pierwszym miejscu

Oświetlenie klatek schodowych reguluje norma PN-EN 12464-1, która wymaga minimalnego natężenia 100 lux na stopniach w budynkach mieszkalnych. Zestaw schodowy LED z czujnikiem ruchu spełnia ten wymóg przy zastosowaniu taśm o mocy co najmniej 4,8 W/m. Fala świetlna dodatkowo eliminuje ryzyko potknięcia, bo użytkownik widzi każdy kolejny stopień, zanim na niego wejdzie.

Czujnik ALFA czy DELTA - który dobrać do schodów

Wybór czujnika to pierwsza decyzja po określeniu liczby stopni. ALFA i DELTA różnią się zasięgiem, ceną i zastosowaniem, ale oba pracują na tej samej zasadzie optycznej. Dopłata do wariantu DELTA wynosi około 50 zł, co przy inwestycji rzędu 1200 zł stanowi niewielki procent, ale ma znaczenie, gdy odległość między podejściem a pierwszym stopniem jest niewielka.

Kiedy wybrać ALFA

ALFA sprawdza się w typowych klatkach schodowych domów jednorodzinnych, gdzie odległość od miejsca, w którym staje użytkownik, do pierwszego stopnia nie przekracza metra. Wąski korytarz, schody w salonie, bieg w piwnicy - tu zasięg 100 cm w zupełności wystarcza. Mniejszy zasięg oznacza też mniejsze ryzyko przypadkowych aktywacji.

Kiedy wybrać DELTA

DELTA adresowana jest do przestrzeni otwartych, szerokich podestów i schodów zewnętrznych pod zadaszeniem, gdzie użytkownik może podejść do biegu z kilku metrów. Zasięg 200 cm daje margines na swobodne wejście, a czujnik nie traci detekcji, gdy zbliżasz się pod kątem. Sprawdza się też w kamienicach z wysokim sufitem, gdzie dolny podest jest oddalony od samego biegu.

Sterownik S19-S - serce zestawu i jego konfigurowalne parametry

Centrala S19-S obsługuje do 19 wyjść, co odpowiada schodom prostym i jednobiegowym. Każde wyjście ma niezależną regulację jasności dzięki modulacji PWM (Pulse Width Modulation), a wejścia UP, DN i DIS pozwalają podłączyć czujniki górny, dolny oraz opcjonalny automat zmierzchowy. Wersja Standard oferuje trzy stałe parametry, które ustawia się przy montażu, podczas gdy wersja Premium umożliwia ich płynną regulację bez otwierania obudowy.

Co daje kompatybilność z systemami smart home

Sterownik schodowy z czujnikami ruchu w wersji Premium współpracuje z systemami automatyki budynkowej KNX, Fibaro i Lutron, dzięki czemu oświetlenie schodowe można włączyć w scenariusz „wieczór filmowy" albo powiązać z czujnikiem zmierzchu na elewacji. Integracja pozwala też wyłączyć schodowe LED-y, gdy w budynku nikogo nie ma, co obniża pobór do zera.

Wyjścia ściemnialne i stałe

Każde z 19 wyjść obsługuje obciążenie do 48 W, co przy taśmach LED 4,8 W/m daje około 10 metrów na wyjście. PWM pozwala ściemniać oświetlenie w zakresie 10-100%, a częstotliwość nośna 1 kHz eliminuje migotanie widoczne dla oka. Wyjścia mogą pracować w trybie sekwencyjnym (fala) lub stałym, gdy podłączamy lampy dekoracyjne.

Montaż sterownika schodowego krok po kroku

Instalacja dzieli się na trzy etapy: przygotowanie okablowania, montaż czujników i podłączenie sterownika. Całość zajmuje doświadczonemu instalatorowi 2-3 godziny, a amatorowi z podstawową wiedzą elektryczną - jeden dzień roboczy. Kluczowe jest zachowanie polaryzacji i użycie zasilacza o mocy co najmniej 20% większej niż sumaryczne obciążenie taśm.

Etap 1 - Okablowanie i zasilanie

Zasilacz montuje się w szafce rozdzielczej lub nad sufitem podwieszanym, w miejscu z dostępem do wentylacji. Od zasilacza do sterownika prowadzimy przewód dwużyłowy o przekroju 1,5 mm², a od sterownika do każdego stopnia przewód 0,75 mm². Taśmy LED przycinamy na wymiar i łączymy z przewodem przez złączki Wago lub lutowane.

Etap 2 - Montaż czujników

Czujniki umieszczamy na wysokości 80-100 cm od poziomu stopnia, w odległości 15-20 cm od krawędzi pierwszego i ostatniego stopnia. Wymagany jest otwór montażowy fi 35 mm, który wiercimy w ścianie betonowej wiertłem diamentowym lub w karton-gipsie koronką. Tor optyczny odchyla się od czujnika pod kątem 5° w dół, co eliminuje reakcje na ruch powyżej schodów.

Etap 3 - Podłączenie i uruchomienie

Przewody od czujników wpinamy w wejścia UP i DN, a przewód zmierzchowy w DIS. Po włączeniu zasilania sterownik przechodzi w tryb kalibracji, który trwa około 30 sekund. W tym czasie nie wolno przebywać w polu widzenia czujników. Po kalibracji fala świetlna powinna pojawić się w ciągu 1-2 sekund od wykrycia ruchu.

Trzy warianty montażu czujnika

• Podtynkowy w puszce smartLEDs - estetyczny, niewidoczne przewody
• Adapter do puszki fi 60 mm - kompatybilny z osprzętem elektroinstalacyjnym
• Bezpośrednio w otworze 35 mm - najszybszy, do ścian gipsowo-kartonowych

Ile kosztuje kompletny zestaw schodowy z czujnikiem ruchu

Cena zestawu rośnie proporcjonalnie do liczby stopni i wybranych akcesoriów. W kalkulacji trzeba uwzględnić nie tylko centralę i czujniki, ale też zasilacz, taśmy LED oraz ewentualne puszki montażowe. Poniższe zestawienie obejmuje pełny, działający komplet.

Kiedy cena rośnie

Dopłata do czujników DELTA to 50 zł za parę. Wersja Premium sterownika kosztuje średnio 400 zł więcej niż Standard. Automat zmierzchowy DIS to wydatek około 60 zł, a osłony dekoracyjne w kolorze czarnym, brązowym, szarym lub białym - od 15 zł za sztukę. Łączna różnica między konfiguracją bazową a rozbudowaną sięga 600-800 zł.

Kiedy NIE kupować tego zestawu

Zestaw schodowy LED z czujnikiem ruchu ma swoje ograniczenia. Przy schodach z półpiętrem, gdzie bieg zmienia kierunek o 180°, lepszym wyborem jest model SP23-S z obsługą 23 wyjść i dwóch kierunków jednocześnie. Powyżej 19 stopni w jednym biegu warto rozważyć dwa sterowniki zsynchronizowane albo rozwiązanie magistralne. Schody kręcone wymagają taśm dopasowanych do promienia i mogą wymagać dodatkowych czujników pośrednich.

Akcesoria i konfiguracja - co warto dokupić

Akcesoria dobierane pod konkretną realizację potrafią rozwiązać problemy, które w teorii wyglądają na trudne. Osłony dekoracyjne pozwalają wtopić czujnik w kolor ściany, a adaptery dopuszkowe ułatwiają montaż w remontowanych klatkach schodowych.

Osłony czujników

Osłony dostępne są w czterech kolorach: białym, szarym, brązowym i czarnym. Wykonane z tworzywa ABS, nie żółkną pod wpływem UV i zachowują kształt przez lata. Cena pojedynczej osłony to 15-25 zł, a komplet pary kosztuje około 40 zł. W ciemnych wnętrzach czarne osłony stapiają się z tłem, a w jasnych klatkach białe wyglądają jak standardowy osprzęt elektryczny.

Adapter dopuszkowy i puszka montażowa

Adapter fi 60 mm pasuje do standardowych puszek podtynkowych używanych w polskim budownictwie. Puszka montażowa smartLEDs to rozwiązanie dedykowane do ścian betonowych, gdzie wymagana jest większa głębokość osadzenia. Adapter zaś umożliwia montaż natynkowy w pomieszczeniach, w których nie ma możliwości kucia.

Co można wymienić za dopłatą

Standardowe czujniki ALFA można zamienić na DELTA (+50 zł). Sterownik Standard zamieniamy na Premium (+400 zł), a zasilacz 100 W na model 150 W (+80 zł). Taśmy LED o mocy 4,8 W/m zamieniamy na 9,6 W/m (+50% ceny) albo na warianty wodoodporne IP65 (+30%). Łączny koszt rozbudowy zestawu bazowego sięga 1000-1200 zł.

Parametry techniczne - kompletne dane katalogowe

Tabele poniżej zawierają wszystkie istotne parametry techniczne na podstawie dokumentacji producenta. Dane pozwalają zweryfikować kompatybilność z posiadanym zasilaczem i dobrać przekroje przewodów.

Instalacja - typowy schemat połączeń

Schemat instalacji obejmuje wspólny zasilacz 24 V DC, 19 taśm LED podłączonych do wyjść sterownika, dwa czujniki na wejściach UP i DN oraz opcjonalny automat zmierzchowy na wejściu DIS. Poniższa sekwencja opisuje krok po kroku, jak połączyć elementy.

Sekwencja połączeń

Zasilacz 24 V DC podłączamy do sieci 230 V przez przewód trzyżyłowy z uziemieniem. Wyjście zasilacza (plus i minus) prowadzimy do zacisków zasilania sterownika. Z wyjść 1-19 sterownika prowadzimy przewody do taśm LED na poszczególnych stopniach, zachowując polaryzację. Czujnik dolny podłączamy do wejścia DN, czujnik górny do UP, a automat zmierzchowy do DIS. Całość zamykamy w rozdzielni lub obudowie natynkowej.

Opcjonalne stałe świecenie

Niektóre stopnie (np. pierwszy i ostatni) można podłączyć pod stałe napięcie, bez udziału sterownika, co zapewnia orientacyjne oświetlenie nawet przy awarii czujników. W praktyce rozwiązanie to stosuje się rzadko, bo pobór w czuwaniu sterownika jest niższy niż ciągła praca dwóch taśm.

Trzy realne scenariusze zastosowania

Teoria teorią, ale konkretne realizacje pokazują, jak zestaw schodowy LED z czujnikiem ruchu sprawdza się w różnych wnętrzach. Każdy scenariusz bazuje na typowych warunkach montażowych w polskim budownictwie.

Schody dębowe w salonie

Dębowe stopnie w otwartym salonie z białą ścianą naprzeciwko to klasyka współczesnego domu. Zestaw 15 stopni z czujnikami ALFA montuje się na wysokości 90 cm, a taśmy ciepłej barwy 3000 K wpuszcza się w frez w policzku stopnia. Fala świetlna biegnie od dołu do góry w 2 sekundy, a po zejściu gaśnie w tej samej sekwencji. Efekt: dyskretny, elegancki, bez widocznych punktów świetlnych.

Kręcone schody w kamienicy

Stara kamienica z kręconymi schodami z lastryko wymaga krótszych taśm dopasowanych do promienia. Zestaw 12 stopni z czujnikiem DELTA na dole i dodatkowym czujnikiem pośrednim reaguje na obecność z odległości 180 cm. Sterownik ustawiony w trybie sekwencyjnym aktywuje tylko te stopnie, w których polu widzenia znajduje się użytkownik, co oszczędza energię.

Schody zewnętrzne pod zadaszeniem

Betonowe schody zewnętrzne prowadzące do ogrodu zadaszone są drewnianą pergolą. Zestaw 19 stopni z czujnikami DELTA i taśmami IP65 o barwie 4000 K daje neutralne światło, które nie przyciąga owadów tak jak ciepłe 2700 K. Automat zmierzchowy na wejściu DIS ogranicza aktywację tylko do zmierzchu i nocy, co wydłuża żywotność diod.

Checklist przed zakupem - co ustalić przed zamówieniem

Dziesięć pytań, które warto zadać sobie przed kliknięciem „kup teraz". Każde z nich eliminuje konkretny problem montażowy lub eksploatacyjny.

• Ile stopni ma bieg schodowy?
• Czy schody mają półpiętro?
• Jaki jest typ schodów (proste, kręcone, zabiegowe)?
• Jaki kolor mają ściany wokół schodów?
• Czy w pobliżu przebywają zwierzęta domowe?
• Jakie napięcie zasilania jest dostępne (12 V czy 24 V)?
• Czy schody są wewnętrzne czy zewnętrzne?
• Jaka jest odległość od miejsca podejścia do pierwszego stopnia?
• Czy planowana jest integracja z systemem smart home?
• Czy wymagana jest funkcja stałego świecenia?

Najczęstsze pytania przed montażem

Wielu użytkowników pyta o kompatybilność z nietypowymi schodami, obecność zwierząt i jasne ściany, które mogą zakłócać detekcję. Odpowiedzi poniżej rozwiewają najczęstsze wątpliwości.

Czy zestaw działa na schodach ażurowych?

Tak, ale wymaga czujników optycznych o wąskim kącie, jakie oferuje ALFA i DELTA. Czujnik PIR o szerokim kącie widzenia łapie ruch pomiędzy szczebelkami z drugiej strony schodów, co powoduje fałszywe aktywacje. Wąska wiązka optyczna eliminuje ten problem, bo reaguje tylko na ruch w bezpośrednim sąsiedztwie czujnika.

Jak radzi sobie z jasną ścianą naprzeciwko?

Jasna ściana odbija wiązkę optyczną i może powodować opóźnienia w detekcji. Rozwiązaniem jest obniżenie czułości w konfiguracji sterownika lub wybór czujnika DELTA z węższą wiązką. W skrajnych przypadkach warto zamontować czujnik pod kątem 7° zamiast standardowych 5°.

Czy zwierzęta domowe uruchamiają oświetlenie?

Pies czy kot o wadze poniżej 15 kg zazwyczaj nie aktywuje czujnika DELTA w trybie ruchu, bo jego sylwetka nie zmienia pola widzenia wystarczająco. Tryb odległości jest bardziej czuły, ale konfiguracja progowa pozwala ignorować obiekty poniżej zadanej wielkości. W praktyce koty przechodzące po schodach rzadko wyzwalają falę świetlną.

Jak wygląda montaż w betonie?

W ścianie betonowej wiercimy otwór fi 60 mm wiertłem diamentowym, osadzamy puszkę podtynkową na zaprawie szybkowiążącej, a następnie montujemy czujnik w adapterze. Całość zajmuje około 40 minut na jeden punkt. W ścianie z cegły pełnej stosujemy wiertło widiowe i puszkę fi 60 mm z kołkami rozporowymi.

Czy sterownik wymaga konserwacji?

Sterownik schodowy z czujnikami ruchu jest bezobsługowy. Wystarczy raz na dwa lata oczyścić obudowę z kurzu suchą ściereczką i sprawdzić, czy przewody w zaciskach nie poluzowały się. Taśmy LED zachowują 70% pierwotnej jasności po 25 000 godzin pracy, co przy typowej eksploatacji daje ponad 10 lat użytkowania.

Czy można podłączyć własne taśmy LED?

Tak, pod warunkiem że taśmy pracują na napięciu 12 V lub 24 V DC i pobierają nie więcej niż 48 W na kanał. Sterownik współpracuje z taśmami jednokolorowymi, RGB (przez dodatkowy kontroler) i CCT. Taśmy o napięciu 230 V wymagają dodatkowego zasilacza i nie mogą być podłączone bezpośrednio do wyjść sterownika.

Zestaw schodowy LED z czujnikiem ruchu to rozwiązanie dla tych, którzy cenią automatyzację, bezpieczeństwo i design. Za 1197 zł otrzymujesz kompletny system z 3-letnią gwarancją producenta, który zużywa mniej energii niż żarówka nocna, a jednocześnie podnosi wartość nieruchomości. Fala świetlna to nie gadżet, lecz realna poprawa bezpieczeństwa na schodach, zgodna z normą PN-EN 12464-1. Jeśli planujesz remont klatki schodowej albo budowę domu, zestaw zwróci się w ciągu kilku lat dzięki niskim kosztom eksploatacji i brakowi konieczności wymiany żarówek.

Przed zakupem sprawdź liczbę stopni, typ schodów i dostępność zasilania 24 V. Skonsultuj z instalatorem, czy Twoje wnętrze wymaga czujników ALFA, czy DELTA. Poproś o schemat podłączenia i zweryfikuj, czy sterownik współpracuje z Twoim systemem smart home, jeśli taki posiadasz. Tak przygotowany proces zakupu kończy się instalacją, która działa bezawaryjnie przez lata.

Źródła danych i normy: dokumentacja techniczna producenta (instrukcja montażu S19-S Standard, karty katalogowe czujników ALFA i DELTA), norma PN-EN 12464-1 „Oświetlenie miejsc pracy. Miejsca pracy we wnętrzach", wytyczne KNX Association dotyczące integracji urządzeń oświetleniowych, dane katalogowe polskiego producenta systemów automatyki budynkowej Apacheta Smart Systems dostępne na stronie producenta oraz w materiałach branżowych LEDinside.
