Sterownik schodowy z półpiętrem: falami LED zapalisz każdy stopień

Wchodzisz wieczorem na schody, a jedynym źródłem światła jest flesz w telefonie albo nieprzyjemny blask starej żarówki, która pali się całą dobę i pobiera prąd, nawet gdy nikogo nie ma w domu. Dokładnie ten sam problem rozwiązuje sterownik schodowy z półpiętrem wyposażony w czujnik ruchu i czujnik zmierzchu, a jego możliwości sięgają znacznie dalej niż proste włącz/wyłącz. Poniżej znajdziesz wiedzę, która zwykle bywa rozproszona po kilku forach i katalogach - zebraną w jedną, technicznie rzetelną całość, popartą konkretnymi liczbami i fizycznymi zasadami działania, dzięki czemu dobierzesz urządzenie do swojej klatki schodowej raz, a porządnie.

• Sterownik LED schodowy z czujką ruchu i zmierzchu
• Sterownik do oświetlenia schodów ES32 - kanały, PWM i OLED
• Sterownik do taśmy LED schodowej 24V - montaż krok po kroku
• Dobór zasilacza i sterownika do schodów z półpiętrem

Sterownik LED schodowy z czujką ruchu i zmierzchu

Większość klasycznych instalacji schodowych działa według naiwnej logiki: lampa świeci albo nie świeci. Brak w niej jakiegokolwiek sprzężenia z otoczeniem, przez co energooszczędność jest fikcyjna, a komfort użytkowania pozostawia wiele do życzenia. Sterownik schodowy z czujką ruchu łamie ten schemat, bo wprowadza do obwodu informację zwrotną: czy ktoś faktycznie porusza się po schodach i czy w ogóle potrzebne jest światło.

Czujnik PIR (Passive Infrared Receiver) to niewielki moduł, który rejestruje zmianę promieniowania podczerwonego w polu widzenia. Każde ciepłe ciało człowieka emituje promieniowanie w paśmie 8-14 µm, więc gdy wchodzisz w zasięg soczewki Fresnela czujnika, napięcie na jego wyjściu rośnie powyżej ustawionego progu. To właśnie ta zmiana potencjału, a nie dźwięk kroków, uruchamia sekwencję świetlną. Dzięki temu reakcja jest praktycznie natychmiastowa, a fałszywe alarmy zdarzają się rzadko.

Drugim elementem układanki jest fotorezystor lub czujnik zmierzchu oparty na fototranzystorze. Spadek natężenia oświetlenia poniżej progu, zwykle ustawianego w okolicach 10-30 lux, powoduje odblokowanie funkcji świecenia. Czujka ruchu bez tego modułu uruchamiałaby światło nawet w południe, co byłoby zwykłą stratą energii. Połączenie obu czujników sprawia, że schody rozświetlają się tylko wtedy, gdy naprawdę tego potrzebujesz - wieczorem, w nocy, podczas deszczu, ale nigdy w pełnym słońcu.

W praktyce oznacza to dwa scenariusze. Pierwszy: poranek, domownik schodzi do kuchni w pełnym świetle dziennym, czujnik zmierzchu nie zezwala na włączenie, taśmy LED milczą. Drugi: północ, ktoś wraca do sypialni na piętrze, czujka PIR rejestruje ruch, sterownik wysyła sygnał PWM do wyjść 1-32, a fala świetlna miękko wędruje w górę lub w dół schodów w ciągu 2-4 sekund. Po ustawionym czasie (np. 15 s) światło gaśnie równie płynnie.

Dwukanałowa obsługa czujników ruchu - jeden na górze, drugi na dole biegu schodowego - pozwala rozróżnić kierunek poruszania się. Sterownik wie, czy fala ma biec w górę, czy w dół, dzięki analizie, który czujnik aktywował się pierwszy. To drobny, ale istotny detal: dzieci biegające po schodach nie wywołują chaosu, bo każda sekwencja startuje z sensownego punktu.

PIR reaguje na zmianę temperatury w polu widzenia. Bezpośrednie skierowanie czujnika na grzejnik, kaloryfer lub okno wychodzące na mocno nasłonecznioną ścianę potrafi generować fałszywe wyzwolenia. Montaż najlepiej zaplanować z dala od źródeł ciepła, w miejscu o stabilnej temperaturze powietrza i dobrym kącie pokrycia 100-120°.

Sterownik do oświetlenia schodów ES32 - kanały, PWM i OLED

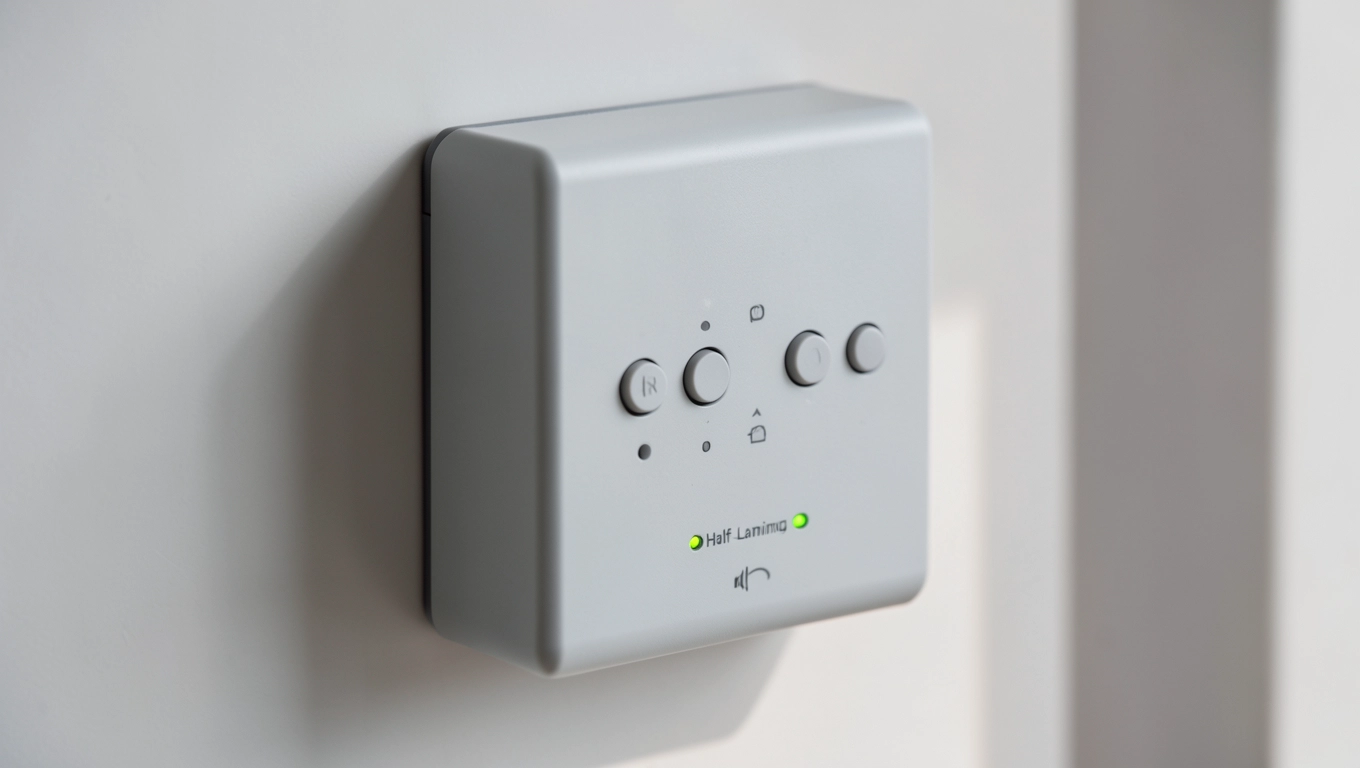

Sterownik schodowy ES32 to urządzenie zaprojektowane pod kątem dużych, dwubiegowych klatek schodowych, w tym właśnie wariantów z półpiętrem, gdzie łączna liczba stopni sięga od kilkunastu do trzydziestu dwóch. Sercem urządzenia jest mikrokontroler z 32 niezależnymi wyjściami PWM, co oznacza, że każdy stopień może być podłączony osobno i świecić z indywidualnie dobraną jasnością oraz płynnym czasem narastania.

Wyjaśnijmy pokrótce dwa pojęcia. PWM (Pulse Width Modulation) to modulacja szerokości impulsu: dioda LED nie jest ściemniana przez obniżanie napięcia, lecz przez bardzo szybkie (kilkaset herców) przełączanie między stanem włączonym i wyłączonym. Stosunek czasu trwania impulsu do całego okresu, czyli wypełnienie, decyduje o postrzeganej jasności ludzkiego oka. Dzięki temu taśma LED nie migocze, nie traci barwy i pracuje z pełną wydajnością energetyczną. SPI (Serial Peripheral Interface) to z kolei magistrala cyfrowa służąca do sterowania zaawansowanymi taśmami adresowalnymi, gdzie każda dioda ma własny układ scalony i może świecić w dowolnym kolorze niezależnie od sąsiadów.

Model ES32 oferuje dwa wyjścia SPI obok kanałów PWM, co otwiera drogę do bardziej spektakularnych efektów wizualnych. Zwykła taśma monochromatyczna lub ciepła biel obsłuży się bezproblemowo na wyjściach 1-32, ale jeśli projekt zakłada grę kolorów albo animowany gradient na schodach, wyjścia SPI przejmują kontrolę nad taśmami cyfrowymi typu WS2812b lub APA102. Prędkość transmisji SPI rzędu kilku megabitów na sekundę zapewnia płynność animacji nawet przy kilkudziesięciu diodach na metr.

Całość parametrów technicznych warto zestawić w jednym miejscu, bo specyfikacja bez kontekstu niewiele mówi:

Wyświetlacz OLED oraz fizyczne przyciski na obudowie eliminują konieczność programowania sterownika przez komputer czy aplikację mobilną. Menu pozwala ustawić liczbę stopni, czas rozjaśniania, czas świecenia, jasność minimalną i maksymalną, tryb zmierzchowy oraz kierunek fali. Dla instalatora oznacza to kilkanaście minut konfiguracji bezpośrednio na miejscu montażu.

Opcjonalny pilot 2.4 GHz do sterownika schodowego sprawdza się w domach, gdzie mieszkańcy chcą szybko zmienić scenę bez wstawania z kanapy. Częstotliwość 2.4 GHz jest odporna na zakłócenia sieci Wi-Fi i bez problemu przechodzi przez ściany gipsowo-kartonowe. Pilot komunikuje się z odbiornikiem podłączonym do dedykowanego portu w ES32, więc jego brak w podstawowym zestawie nie ogranicza podstawowych funkcji.

Sterownik do taśmy LED schodowej 24V - montaż krok po kroku

Montaż sterownika do taśmy LED schodowej 24V nie wymaga uprawnień SEP w zakresie eksploatacji, jeśli całość pracuje na napięciu stałym do 30 V, ale wymaga zdrowego rozsądku, podstawowej wiedzy o polaryzacji i bezwzględnego odłączenia zasilania na czas pracy. Poniższy opis obejmuje wariant z dwoma czujnikami PIR, taśmą monochromatyczną oraz wyjściami PWM.

Krok pierwszy to wyłączenie zasilania w rozdzielni i sprawdzenie brakiem napięcia próbnikiem. Brzmi to banalnie, ale ponad połowa wypadków przy instalacjach niskonapięciowych wynika z pośpiechu i pominięcia tej prostej czynności. Po upewnieniu się, że obwód jest bezpieczny, można przystąpić do przygotowania przewodów.

Krok drugi to poprowadzenie osobnych przewodów sygnałowych od każdego stopnia do sterownika. W praktyce najczęściej stosuje się przewód linkowy 0,35-0,5 mm², ponieważ prądy są niewielkie, a elastyczność ułatwia prowadzenie w korytkach lub za listwami przypodłogowymi. Każdy minus taśmy LED z konkretnego stopnia trafia na odpowiadające mu wyjście PWM 1-32, plus wszystkich taśm łączony jest wspólnym przewodem i prowadzony do dodatniego bieguna zasilacza.

Krok trzeci to podłączenie czujników PIR. Standardowy moduł HC-SR501 ma trzy wyprowadzenia: zasilanie 5 V, masę oraz wyjście sygnałowe. Kabel sygnałowy prowadzimy do wejść oznaczonych na płytce jako PIR1 (dół schodów) i PIR2 (góra schodów). Sterownik interpretuje, który czujnik wyzwolił się pierwszy, i uruchamia falę w odpowiednim kierunku. Czujnik zmierzchu (fotorezystor) wpinamy do dedykowanego wejścia oznaczonego zwykle symbolem LDR.

Krok czwarty to ustawienia wyświetlacza OLED. Po pierwszym uruchomieniu menu prowadzi przez podstawowe pola: liczba stopni, czas rozjaśniania (np. 1,5 s), czas świecenia po zaniku ruchu (np. 12 s), jasność maksymalna (np. 80%), próg zmierzchu (np. 20 lux). Każdy parametr zapisuje się w pamięci nieulotnej, więc sterownik pamięta konfigurację nawet po awarii zasilania.

Krok piąty to uruchomienie i test. Po przywróceniu zasilania w rozdzielni, sterownik wykonuje autotest wyjść. Wchodząc w pole widzenia dolnego czujnika PIR, obserwujemy, czy fala rusza od dołu. Powtórzenie testu przy górnym czujniku potwierdza poprawność podłączenia. Jeśli któryś stopień nie świeci, najczęstszą przyczyną jest odwrócona polaryzacja - wystarczy zamienić plus z minusem na pojedynczym odcinku taśmy.

Typowe błędy montażowe, które wychodzą w praktyce: połączenie wszystkich minusów taśm w jeden przewód (powoduje brak efektu kaskadowego), zamiana wejść PIR1/PIR2 (fala biegnie w złą stronę), brak wspólnego plusa prowadzącego do zasilacza (żaden stopień nie świeci), ustawienie zbyt niskiego progu zmierzchu (taśmy włączają się w dzień).

Dobór zasilacza i sterownika do schodów z półpiętrem

Sercem każdej instalacji jest zasilacz, a jego dobór bywa niedoceniany. Zbyt słaby zasilacz powoduje spadki napięcia, migotanie taśmy i skrócenie żywotności diod. Zbyt mocny nie szkodzi, ale jest nieekonomiczny. Sterownik schodowy LED 32 stopnie współpracuje z zasilaczami impulsowymi stabilizowanymi 5-24 V DC o mocy obliczonej według prostego wzoru.

Wzór na minimalną moc zasilacza wygląda następująco: moc zasilacza [W] = (moc 1 metra taśmy [W/m] × długość taśmy na jeden stopień [m] × liczba stopni) × 1,2. Współczynnik 1,2 to 20-procentowy zapas bezpieczeństwa, który chroni zasilacz przed przegrzaniem i pozwala mu pracować w optymalnym zakresie sprawności, zwykle 70-85% obciążenia znamionowego.

Przykład dla typowej instalacji. Taśma LED 24 V o mocy 9,6 W/m, jeden stopień to 0,5 m taśmy, liczba stopni 16 (popularny schody z półpiętrem). Moc pojedynczego stopnia: 9,6 × 0,5 = 4,8 W. Łącznie: 4,8 × 16 = 76,8 W. Po dodaniu 20% zapasu: 76,8 × 1,2 = 92,16 W. Minimalna moc zasilacza to 100 W. Dla identycznej instalacji na 32 stopnie: 4,8 × 32 = 153,6 W, z zapasem 184,32 W, czyli zasilacz 200 W.

Taki sposób doboru wynika z fizyki pracy zasilaczy impulsowych. Każdy zasilacz ma określoną sprawność energetyczną, która rośnie wraz z obciążeniem aż do pewnego punktu, a potem zaczyna spadać. Praca przy 60-80% mocy znamionowej daje najlepszą sprawność i najniższy pobór własny. Zasilacz 100 W pracujący przy stałym obciążeniu 60 W zużywa mniej prądu z sieci niż zasilacz 60 W pracujący na granicy swoich możliwości.

Bezpieczeństwo użytkowania oświetlenia schodowego regulują przede wszystkim ogólne przepisy dotyczące instalacji niskonapięciowych oraz normy dotyczące opraw oświetleniowych. Kluczowe jest zachowanie odpowiedniej polaryzacji, zabezpieczenie obwodu bezpiecznikiem lub wyłącznikiem nadprądowym po stronie 230 V oraz zapewnienie swobodnej wentylacji samego sterownika. Klasa szczelności IP20 oznacza, że urządzenie może pracować wyłącznie w suchych wnętrzach. Instalacja w pomieszczeniach wilgotnych, takich jak piwnice z tendencją do skroplin, wymaga obudowy o klasie co najmniej IP44.

Przewody sygnałowe warto prowadzić z dala od przewodów 230 V. Odległość 10-15 cm lub zastosowanie ekranowania minimalizuje ryzyko zakłóceń elektromagnetycznych, które w skrajnych przypadkach potrafią zakłócić komunikację SPI i wywołać artefakty na taśmie cyfrowej. W praktyce w korytkach instalacyjnych rozdziela się obwody selektywnie, a na większych odcinkach stosuje się peszel z przegrodą.

Zgodność z normą PN-EN 60598 dotyczącą opraw oświetleniowych oraz wymogi dyrektywy niskonapięciowej LVD 2014/35/UE są spełnione, gdy producent urządzenia dostarczy deklarację CE oraz dokumentację techniczną. Warto pytać o certyfikat RoHS potwierdzający brak substancji niebezpiecznych w elektronice - to dziś standard, ale wciąż nie wszystkie urządzenia dostępne na rynku go posiadają.

Trzy najczęstsze pytania przy wyborze sterownika schodowego

Czy sterownik schodowy będzie działał bez czujnika zmierzchu? Tak, ale oświetlenie uruchomi się w dzień przy każdym wykrytym ruchu, co podnosi zużycie energii. Jeśli instalacja działa w mocno nasłonecznionym korytarzu, można świadomie zrezygnować z fotorezystora, ale w typowym domu warto go uwzględnić.

Jak podłączyć tylko 16 stopni do sterownika 32-kanałowego? Podłączasz minusy taśm do wyjść 1-16, a w menu OLED ustawiasz liczbę aktywnych stopni na 16. Sterownik automatycznie ograniczy falę do szesnastu odcinków i zoptymalizuje czas narastania.

Czy pilot 2.4 GHz jest konieczny do codziennej pracy? Nie, jest jedynie dodatkiem zwiększającym wygodę. Wszystkie kluczowe funkcje - liczba stopni, jasność, czas świecenia - konfiguruje się z poziomu menu OLED i przycisków na obudowie.

Gdzie szukać dodatkowych informacji i przepisów

Dane techniczne dotyczące oświetlenia schodowego warto zweryfikować w normie PN-EN 60598-1 (Oprawy oświetleniowe - Wymagania ogólne) oraz PN-EN 12464-1 (Oświetlenie miejsc pracy - Miejsca pracy we wnętrzach), która określa minimalne natężenie oświetlenia na schodach w zakresie 100-150 lux. Wymogi bezpieczeństwa instalacji elektrycznych niskiego napięcia opisuje norma PN-HD 60364, a kompatybilność elektromagnetyczną sterowników - PN-EN 55015 i PN-EN 61547. Podstawowe wytyczne dotyczące zasilaczy impulsowych zawiera norma PN-EN 61204. Teksty jednolite tych norm są dostępne w systemie Polskich Norm online pod adresem www.pkn.pl, natomiast pełne brzmienie dyrektywy niskonapięciowej LVD 2014/35/UE znajduje się na portalu eur-lex.europa.eu.

Na co zwrócić uwagę przy zakupie

Przed finalizacją zamówienia sprawdź trzy rzeczy. Po pierwsze, czy sterownik obsługuje dokładnie taką liczbę stopni, jaką ma Twoja klatka schodowa - nie dobieraj urządzenia na styk, lepiej zostawić 1-2 kanały w rezerwie na przyszłą rozbudowę. Po drugie, czy zasilacz ma wystarczającą moc obliczoną według podanego wyżej wzoru. Po trzecie, czy producent udostępnia dokumentację techniczną, deklarację CE oraz wsparcie techniczne w języku polskim. Te trzy filtry odsiewają 90% problemów, które później kosztują czas i pieniądze.
