Płytka stykowa i jej cena w 2025 roku

Płytka stykowa do Arduino - ile kosztuje prototypowanie

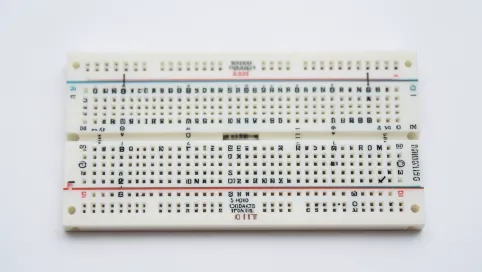

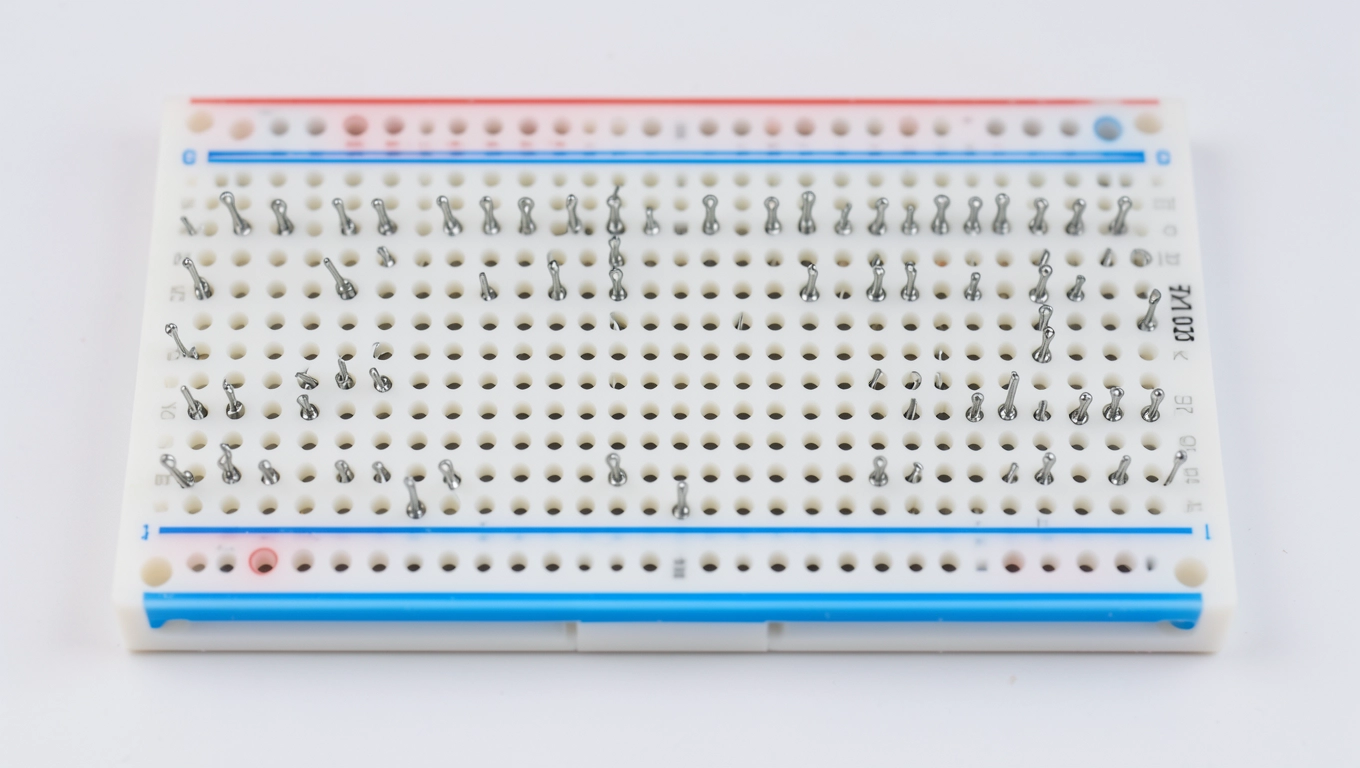

Pierwsze pytanie, które pada przy zakupie, brzmi zwykle: czy ta najtańsza płytka za kilkanaście złotych naprawdę wystarczy do pracy z Arduino Uno, Nano albo ESP32. Odpowiedź nie jest zero-jedynkowa, bo cena płytki stykowej wynika z trzech rzeczy: jakości klipsów sprężynowych, materiału obudowy oraz liczbęści otworów. Te same 830 punktów potrafią kosztować od około 18 zł do nawet 45 zł, a różnica kryje się w tym, jak długo klips trzyma nóżkę komponentu bez poluzowania.

• Płytka stykowa do Arduino - ile kosztuje prototypowanie
• Jak dobrać płytkę stykową, by nie przepłacić

Zanim wydasz pieniądze, sprawdź trzy fizyczne cechy produktu. Pierwsza to sztywność tworzywa ABS - tanie płytki bywają miękkie i wyginają się przy mocniejszym wpięciu przewodu, co po kilku dniach kończy się pęknięciem obudowy. Druga to skok klipsa - w dobrych modelach wynosi 2,54 mm z tolerancją ±0,05 mm, co zapewnia pewne trzymanie nóżek o średnicy 0,4-0,7 mm. Trzecia to kolorowe oznaczenia szyn zasilających, które w tanich wariantach bywają mylnie naniesione albo startują po miesiącu.

Przy typowym projekcie z Arduino, gdzie potrzebujesz miejsca na mikrokontroler, kilka rezystorów, LED-y i przyciski, najczęściej wybierany rozmiar to 830 otworów. Taka płytka mieści pełny prototyp czujnika odległości, wyświetlacza LCD 16×2 i modułu przekaźnika, bez konieczności lutowania czegokolwiek. Cena 830 otworów waha się od 22 zł do 38 zł w zależności od producenta, a wersje z dodatkową szyną zasilania bywają o 5-8 zł droższe.

Jeśli budujesz pierwszy układ z migającą diodą albo prostym sterowaniem przyciskiem, wystarczy model 400 otworów. To najbardziej rozpowszechniony format, kosztujący od 9 zł do 18 zł, kompatybilny z typowymi obudowami prototypowymi i gotowymi zestawami startowymi. Mniejsza płytka 170 otworów sprawdza się przy projektach wearables i mikroukładach, gdzie liczy się każdy centymetr kwadratowy, a jej cena oscyluje wokół 6-10 zł.

Jak dobrać płytkę stykową, by nie przepłacić

Dobór płytki zaczyna się od pytania o prąd, jaki popłynie przez prototyp, a nie od liczby otworów. Każdy klips sprężynowy wytrzymuje w płytce stykowej stałe obciążenie do około 1 A i napięcie do 300 V, ale przy zasilaniu Arduino pinami cyfrowymi mówimy o 20 mA, więc margines jest ogromny. Problem zaczyna się przy sterowaniu przekaźnikami, silnikami DC albo taśmami LED, gdzie pojedynczy kanał pobiera 200-500 mA. Wtedy klips się nagrzewa i po kilku godzinach traci sprężystość, bo metal zmęczy się cyklicznie.

Drugim kryterium jest rozdzielczość siatki - standard 2,54 mm odpowiada rastrze typowych komponentów przewlekanych, czyli rezystorów, kondensatorów elektrolitycznych i goldpinów. Elementy SMD, nawet w adaptacyjnych adapterach, na płytce stykowej trzymają się gorzej niż na płytce drukowanej, ponieważ klips nie ma płaskiej powierzchni styku. Jeśli planujesz pracę z układami SMD, potrzebujesz płytki z wbudowanymi adapterami SOIC albo DIP, a takie modele kosztują od 35 zł w górę.

Trzecią kwestią, często pomijaną przy zakupie, jest rezystancja styku. W dobrej płytce wynosi ona 30-50 mΩ na pojedynczy klips, co przy napięciu 5 V i prądzie 20 mA daje spadek napięcia rzędu 1-2 mV - pomijalny. W tanich modelach rezystancja potrafi skoczyć do 100 mΩ, a po kilku tysiącach cykli wpięcia osiąga 200 mΩ. Taki spadek zakłóca pracę przetworników ADC w Arduino, które mierzą napięcia z dokładnością do 4,88 mV na bit (przy referencji 5 V).

Porównanie typów płytek

Ceny podane w tabeli odpowiadają ofercie rynkowej z drugiego kwartału 2025 roku i mogą się różnić w zależności od sklepu oraz dostępności. Przy wyborze warto kierować się przede wszystkim deklarowaną rezystancją styku, a nie samą liczbą otworów.

Kiedy płytka stykowa nie wystarczy

Przy projektach pracujących w środowisku narażonym na wibracje - w robotyce mobilnej, dronach albo automatyce przemysłowej - płytka stykowa traci kontakt z elementami w ciągu minut. Sprężyny klipsów nie są przystosowane do pracy w warunkach dynamicznych, dlatego prototypy mobilne wymagają już płytek drukowanych albo połączeń skręcanych.

Przy obwodach wysokiej częstotliwości, powyżej 10 MHz, pojemność pasożytnicza między rzędami klipsów (rzędu 2-5 pF na rząd) zaczyna zakłócać sygnał. Płytka stykowa działa wtedy jak niezamierzony kondensator, który odcina strome zbocza impulsów. Do takich zastosowań konieczne są płytki drukowane z kontrolowaną impedancją.

Przy projektach wymagających trwałości powyżej kilku tygodni, na przykład w edukacji szkolnej albo instalacjach półstałych, klipsy tracą sprężystość po 5-10 tysiącach cykli wpięcia. To odpowiada mniej więcej roku intensywnej pracy warsztatowej. Po tym czasie kontakt staje się zawodny, a prototyp zaczyna samoczynnie tracić połączenia.

Pierwszy projekt krok po kroku: migająca dioda LED

Czas potrzebny na wykonanie: około 15 minut. Potrzebujesz Arduino Uno, płytki stykowej 400 otworów, diody LED 5 mm, rezystora 220 Ω oraz dwóch przewodów połączeniowych. Dioda ma dłuższą nóżkę (anodę) i krótszą (katodę); katoda trafia do linii masy, anoda przez rezystor do pinu cyfrowego 13.

Włóż rezystor 220 Ω w taki sposób, aby jedna nóżka weszła do rzędu połączonego z pinem 13 Arduino, a druga do wolnego rzędu terminali. Diodę LED wpięj anodą do tego samego rzędu co rezystor, a katodą do szyny oznaczonej niebieskim kolorem, czyli masy. Połączenie z Arduino wykonaj dwoma przewodami: jeden z pinu 13 do rzędu z rezystorem, drugi z pinu GND do szyny masy.

Wgraj do Arduino klasyczny przykład "Blink" z menu File → Examples → Basics. Wbudowany pin 13 ma już rezystor na płytce, ale dodanie własnego zabezpiecza diodę przed skokami napięcia i uczy prawidłowego projektowania obwodów. Po wgraniu kodu dioda zacznie migać z częstotliwością 1 Hz. Jeśli nie świeci, sprawdź polaryzację - odwrócona dioda nie przewodzi prądu, a klips nadal trzyma ją tak samo mocno, co jest częstą pułapką początkujących.

Najczęstsze błędy przy pierwszych prototypach

Luźne połączenia powstają, gdy nóżka elementu ma mniejszą średnicę niż 0,4 mm - klips nie dociska jej wystarczająco. Dotyczy to cienkich przewodów z zestawów szkolnych, które wyglądają jak standardowe, ale mierzą 0,3 mm. Rozwiązanie to lekkie skręcenie końcówki przewodu palcami, by zwiększyć średnicę, albo użycie przewodów sztywnych typu solid core.

Zwarcia między rzędami zdarzają się przy zbyt długich nóżkach rezystorów, które sięgają do sąsiedniego rzędu. Standardowa nóżka rezystora ma 10 mm po obcięciu, ale w gotowych zestawach bywa dłuższa. Obcinając nóżki do 6-7 mm, eliminujesz ryzyko przypadkowego styku między sąsiednimi liniami.

Brak rozróżnienia masy od minusa to błąd koncepcyjny, nie techniczny. Masa (GND) to potencjał odniesienia, a minus zasilania to po prostu niższy potencjał względem plusa. W układach z Arduino obie linie są połączone wewnątrz mikrokontrolera, ale w bardziej złożonych obwodach z osobnymi źródłami zasilania mylenie tych pojęć kończy się uszkodzeniem komponentów.

Używanie płytki do elementów SMD bez adaptera to kolejna pułapka. Nóżki SMD są zbyt krótkie, by dosięgnąć klipsa, a próba wpięcia kończy się zgięciem wyprowadzeń układu. Adaptery SMD-DIP kosztują od 3 zł za sztukę i pozwalają bezpiecznie używać układów SMD na płytce stykowej, choć zwiększają powierzchnię prototypu.

Praktyki, które wydłużają żywotność płytki

Nigdy nie ciągnij za elementy prostopadle do powierzchni płytki - klips rozciąga się i traci sprężystość. Zamiast tego delikatnie podważ element płaskim śrubokrętem od spodu albo wyjmij go ruchem obrotowym, który rozkłada siłę na całą długość klipsa. Taki nawyk wydłuża żywotność płytki z typowych 2 lat do 4-5 lat intensywnej pracy.

Oznaczanie zasilania kolorami to nie kwestia estetyki, ale bezpieczeństwa. Czerwony przewód na szynie plus, niebieski na masie, żółty albo pomarańczowy na liniach sygnałowych. W projektach z ESP32 albo Raspberry Pi Pico, gdzie pracujesz z napięciami 3,3 V i 5 V obok siebie, pomylenie szyni zasilania oznacza natychmiastowe uszkodzenie mikrokontrolera.

Przechowywanie płytki w antystatycznym woreczku chroni klipsy przed utlenianiem, które zwiększa rezystancję styku. Tanie płytki nie mają powłoki antykorozyjnej na klipsach, więc po roku leżenia w szufladzie w wilgotnym środowisku potrafią mieć rezystancję styku nawet 150 mΩ zamiast nominalnych 50 mΩ. Wystarczy woreczek strunowy i mała saszetka z żelem krzemionkowym, by utrzymać parametry przez lata.

Checklista pierwszego zestawu elektronika

• Płytka stykowa 830 otworów z szyną zasilania
• Przewody połączeniowe sztywne (solid core) 22 AWG, długości 5, 10 i 15 cm
• Zestaw rezystorów 1/4 W o wartościach 220 Ω, 1 kΩ, 10 kΩ po 20 sztuk
• LED-y 5 mm w trzech kolorach: czerwona, żółta, zielona, po 10 sztuk
• Przyciski tact switch 6×6 mm, 5 sztuk
• Buzzer piezoelektryczny 5 V, 2 sztuki
• Kondensatory elektrolityczne 10 µF i 100 µF po 5 sztuk

Łączny koszt takiego zestawu startowego to około 120-180 zł, w zależności od dostawcy i jakości komponentów. To wystarczy na kilkanaście pierwszych projektów, w tym termometr z czujnikiem DS18B20, sterownik serwomechanizmu i prosty oscyloskop z wyświetlaczem OLED.

Cena płytki stykowej to nie tylko liczba na metce, ale wypadkowa jakości klipsów, materiału obudowy i precyzji wykonania. Inwestując od 22 zł do 38 zł w model 830 otworów z dobrymi klipsami, zyskujesz narzędzie, które posłuży przez lata nauki i prototypowania. Kluczowe pozostaje dobranie rozmiaru do skali projektu, unikanie zastosowań wykraczających poza specyfikację prądową i mechaniczną oraz dbanie o fizyczny stan klipsów przez prawidłowe użytkowanie. Prototypowanie bez lutowania pozostaje najszybszą drogą do zrozumienia, jak prąd płynie przez obwód, a płytka stykowa jest w tym procesie narzędziem, które wybacza błędy i pozwala je naprawić w ciągu sekund.

Źródła danych i norm: specyfikacje mechaniczne klipsów sprężynowych zgodne z notami katalogowymi producentów komponentów (datasheets Keystone Electronics, seria 1042); zasady projektowania obwodów z mikrokontrolerami zgodne z wytycznymi Arduino Documentation (docs.arduino.cc) oraz Raspberry Pi Pico SDK (datasheets.raspberrypi.com); normy materiałowe tworzyw ABS zgodne z PN-EN ISO 2580; dyrektywa RoHS 2011/65/UE regulująca dopuszczalne substancje w sprzęcie elektronicznym.
