Płytka stykowa: jak używać? Poradnik DIY 2025

W dzisiejszym świecie, gdzie elektronika otacza nas niemal z każdej strony, a tworzenie własnych gadżetów stało się hobby dostępne dla każdego, narzędzia do prototypowania odgrywają kluczową rolę. Jednym z niezastąpionych jest płytka stykowa, która rewolucjonizuje sposób, w jaki podchodzimy do projektowania i testowania obwodów. Zamiast męczyć się z lutownicą i ryzykować spalenie komponentów, płytka stykowa jak używać – po prostu wpinasz elementy i gotowe! To jak magiczny plac zabaw dla elektroników, gdzie można bezkarnie eksperymentować, zmieniać konfiguracje i obserwować efekty, a wszystko to bez dymu i poparzonych palców.

• Płytka stykowa: budowa i zasada działania
• Przygotowanie płytki stykowej do pracy – co musisz wiedzieć?
• Podłączanie elementów elektronicznych do płytki stykowej
• Praktyczne porady i triki podczas pracy z płytką stykową
• Q&A

Zanim zagłębimy się w szczegóły, warto przyjrzeć się różnym perspektywom na temat użyteczności płytek stykowych. Przyjrzyjmy się kilku kluczowym obszarom, w których płytki stykowe odgrywają istotną rolę, wraz z danymi, które ilustrują ich znaczenie.

Jak widać z powyższej tabeli, płytka stykowa to nie tylko narzędzie dla początkujących, ale również nieoceniony element wyposażenia w profesjonalnych laboratoriach. Jej uniwersalność i prostota obsługi sprawiają, że jest to fundament w każdym projekcie, gdzie liczy się szybkość testowania i elastyczność w modyfikacji obwodu. Od studentów na pierwszych zajęciach z elektroniki, po doświadczonych inżynierów tworzących kolejny przełomowy gadżet IoT, każdy znajdzie w niej sprzymierzeńca.

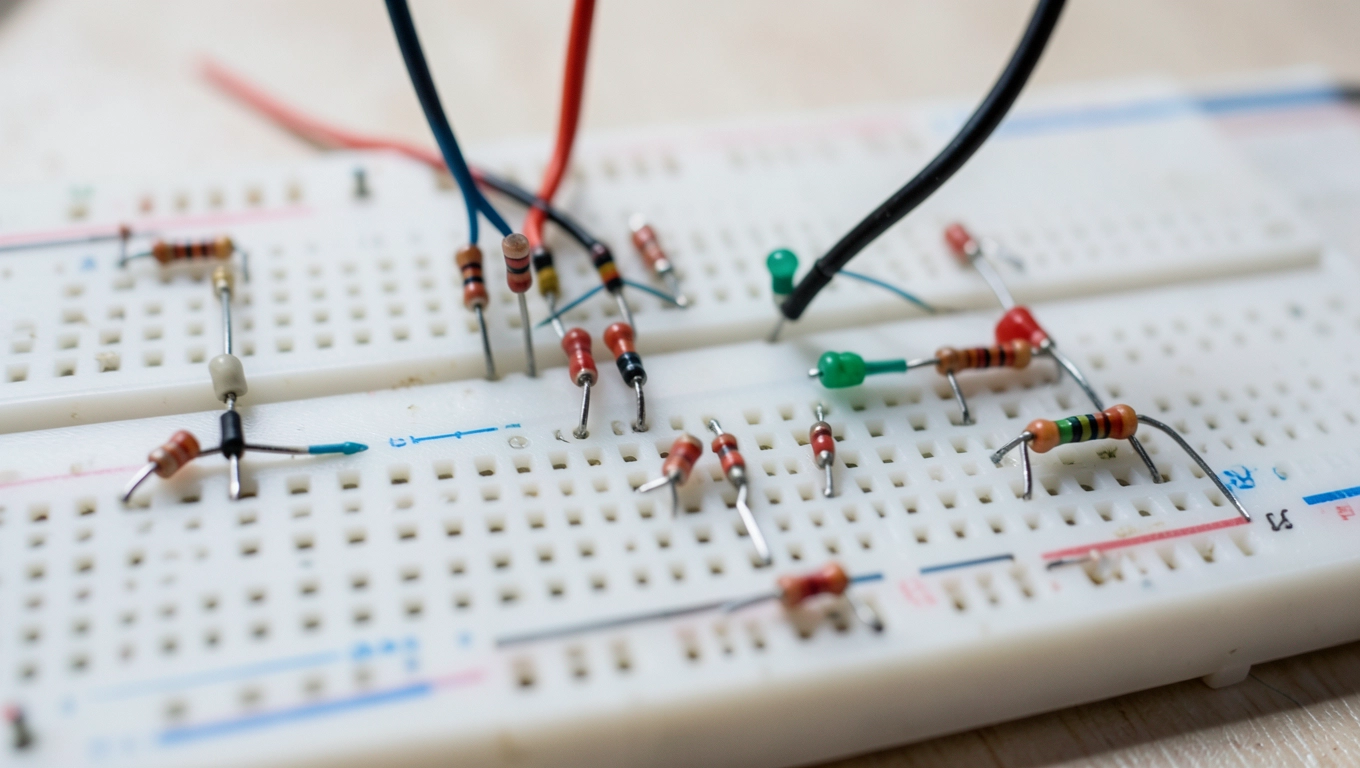

Płytka stykowa: budowa i zasada działania

Zrozumienie, jak działają, pomaga w efektywnym używaniu płytek stykowych. Płytka stykowa, często nazywana również płytką prototypową lub z angielskiego "breadboard", to fundament każdego elektronika-hobbysty i profesjonalisty. Jej prostota jest genialna: umożliwia ona łączenie elementów elektronicznych bez potrzeby lutowania, co jest bezcenne podczas fazy prototypowania projektu.

Zobacz także: Najlepsze płytki podłogowe 2025 – ranking TOP

Serce płytki stykowej to plastikowa obudowa, w której ukryte są metalowe blaszki. Są one precyzyjnie rozmieszczone w rzędach i kolumnach, tworząc siatkę otworów co 0,1 cala (czyli 2,54 mm). Ten standardowy rozstaw jest kluczowy, ponieważ pasuje do większości elementów elektronicznych, takich jak rezystory, kondensatory czy układy scalone.

Główna część płytki ma blaszki ułożone w pięć-otworowe rzędy, które są ze sobą połączone wzdłuż. Oznacza to, że każdy z pięciu otworów w danym rzędzie jest elektrycznie połączony, co pozwala na łatwe tworzenie połączeń między komponentami. Pośrodku płytki znajduje się charakterystyczna rynienka, która rozdziela rzędy, a jej głównym przeznaczeniem jest miejsce na układy scalone w obudowach DIP (Dual In-line Package), pozwalając na wpięcie ich nóżek po obu stronach rynienki bez przypadkowego zwarcia.

Po bokach tych rzędów często znajdują się dwie lub cztery pionowe linie, zwane szynami zasilającymi. Te szyny, zazwyczaj oznaczone kolorem czerwonym (+) i niebieskim lub czarnym (-), służą do podłączenia zasilania i masy dla całego obwodu. Blaszki w tych szynach są połączone wzdłuż całej długości, co umożliwia łatwe doprowadzenie zasilania do wielu punktów obwodu.

Zobacz także: Czy można kłaść płytki na gładź gipsową? 2025

Takie rozwiązanie pozwala na zasilenie wielu komponentów jednocześnie, bez plątaniny kabli. Zasada działania płytki jest prosta: wpuszczamy nóżki elementów do otworów, a blaszki wewnątrz obudowy zapewniają pewne połączenie elektryczne. Od spodu płytka często pokryta jest dwustronną taśmą, co pozwala na jej trwałe przymocowanie do podstawki, choć musimy pamiętać, że ciężko odkleić przyklejoną płytkę!

Warto zwrócić uwagę, że blaszki te, choć niewidoczne, stanowią fundament całej konstrukcji. Ich wyciąganie może łatwo uszkodzić płytkę, dlatego nie zaleca się tego robić bez uzasadnionej potrzeby. W przypadku uszkodzenia pojedynczych otworów, zazwyczaj można spróbować delikatnie je naprawić, ale z reguły wygodniej jest wymienić całą płytkę.

Na przykład, kiedy budujemy prosty obwód z diodą LED i rezystorem, po prostu wpinamy nóżki diody i rezystora w odpowiednie otwory, a następnie łączymy je przewodami. Jeśli coś pójdzie nie tak, możemy błyskawicznie zmienić układ, bez konieczności odlutowywania i ponownego lutowania. Płytki stykowe są więc idealnym narzędziem do nauki i testowania, stanowiąc most między teorią a praktyką w świecie elektroniki.

Przykładowo, podczas projektowania prostego układu z mikrokontrolerem, wykorzystanie płytki stykowej pozwala na szybkie weryfikowanie kodu i poprawności połączeń. Można podłączyć czujniki, diody, przyciski i inne peryferia, a następnie modyfikować układ w locie, obserwując zmiany w działaniu programu. To nieoceniona zaleta w procesie iteracyjnego tworzenia.

Przygotowanie płytki stykowej do pracy – co musisz wiedzieć?

Przygotowanie płytki stykowej do pracy to kluczowy etap, który często jest niedoceniany, ale ma ogromny wpływ na komfort i efektywność późniejszych eksperymentów. Pamiętaj, że to nie jest tylko kawałek plastiku z dziurkami; to twoje laboratorium w miniaturze, które wymaga odpowiedniego przygotowania, aby spełnić swoje zadanie.

Zacznijmy od podstaw: czystość. Pył, kurz, drobinki metalu czy resztki izolacji mogą być przyczyną zwarć lub słabych połączeń. Regularne czyszczenie sprężonym powietrzem lub miękkim pędzelkiem to podstawa. Jeśli na płytce pojawiają się ślady korozji lub trudne do usunięcia zabrudzenia, można użyć izopropanolu, aplikując go na wacik i delikatnie przecierając powierzchnię.

Kolejnym aspektem jest stabilność. Ruchoma płytka stykowa może być źródłem frustracji, zwłaszcza gdy podłączone są do niej liczne przewody i elementy. Dlatego wielu doświadczonych elektroników zaleca mocowanie płytki do uniwersalnej podstawki. Może to być kawałek drewna, płyta wiórowa, a nawet specjalna podstawka z aluminium z nóżkami antypoślizgowymi.

Unikaj jednak trwałego przyklejania płytki stykowej za pomocą dwustronnej taśmy. Chociaż pierwotnie może się to wydawać rozsądne, pamiętaj, że ciężko odkleić przyklejoną płytkę i w przyszłości może to utrudnić jej przeniesienie lub wykorzystanie w innym projekcie. Zamiast tego, rozważ użycie specjalnych klipsów lub śrub, które pozwolą na elastyczne mocowanie i demontaż.

Warto także zainwestować w odpowiednie przewody połączeniowe, czyli tzw. jumppery. Występują one w różnych długościach i kolorach, co ułatwia organizację obwodu i identyfikację połączeń. Posiadanie zestawu z różnymi długościami i giętkością przewodów (np. stałych jednodrutowych i giętkich wielodrutowych) to podstawa.

Przed każdym użyciem płytki, zwłaszcza jeśli długo leżała nieużywana, warto przeprowadzić szybki test ciągłości połączeń. Użyj multimetru, aby sprawdzić, czy wszystkie rzędy i szyny zasilające są prawidłowo połączone i nie ma żadnych przerw lub zwarć. To prosta czynność, która może zaoszczędzić wiele czasu i nerwów podczas debugowania skomplikowanego obwodu.

Na koniec, stwórz sobie stały system przechowywania płytek stykowych i akcesoriów. Małe pudełka z przegródkami na przewody, rezystory, kondensatory czy diody pomogą utrzymać porządek i szybko znaleźć potrzebne elementy. Pamiętaj, że dobrze zorganizowane stanowisko pracy to podstawa efektywnego prototypowania. Taka świadomość i konsekwencja w działaniu sprawi, że płytka stykowa będzie zawsze gotowa do działania, a Twoje projekty będą przebiegać sprawnie i bezproblemowo.

Podłączanie elementów elektronicznych do płytki stykowej

Podłączanie elementów elektronicznych do płytki stykowej to sztuka, którą można opanować w mgnieniu oka, a która otwiera drzwi do świata prototypowania. Zanim jednak zaczniemy wpiąć diody i rezystory, musimy zrozumieć logikę połączeń. Pamiętaj, że obwód elektroniczny to nic innego jak odpowiednio połączone elementy, przez które płynie prąd, wprawiając całe urządzenie w ruch. Klasyczna historia: kiedyś, przed erą płytek stykowych, prototypowanie wyglądało niczym sztuka magii. Budowano „na pająka”, czyli lutowano lub skręcano elementy „w powietrzu”, co było prawdziwym sprawdzianem dla nerwów i precyzji.

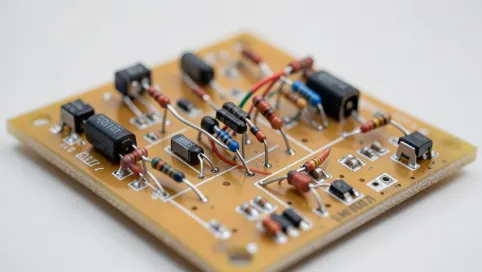

Alternatywnie, tworzono układy na uniwersalnych płytkach PCB, gdzie samodzielnie trzeba było wykonywać wszystkie połączenia za pomocą przewodów, często z litym rdzeniem. Te rozwiązania miały swoje wady: brak możliwości szybkiej zmiany konfiguracji, trudności w debugowaniu i wysokie ryzyko uszkodzenia elementów. Na szczęście, szybko na popularności zyskały omówione tutaj płytki stykowe, które zrewolucjonizowały prototypowanie.

Zasada jest prosta: każdy rząd pięciu otworów (z wyłączeniem szyn zasilających na brzegu płytki) jest elektrycznie połączony. Oznacza to, że jeśli włożysz nóżkę elementu w jeden otwór, a drugą nóżkę w inny otwór tego samego rzędu, elementy będą zwarte. Aby połączyć je szeregowo lub równolegle z innymi elementami, należy podłączyć je do różnych rzędów.

Przykładem niech będzie prosty układ szeregowy: podłącz plus zasilania do szyny (+) płytki, a minus do szyny (-). Następnie, aby zbudować prosty obwód z diodą LED, podłącz rezystor (np. 330Ω) jedną nóżką do dodatniej szyny (+), a drugą w dowolny rząd (np. A1). Następnie, anodę diody LED (dłuższą nóżkę) umieść w tym samym rzędzie (A1), a katodę (krótszą nóżkę) w sąsiednim rzędzie (np. A2).

Na koniec, połącz rząd A2 przewodem z szyną ujemną (-) płytki. I voilà! Dioda powinna zaświecić. Jeśli nie, to znaczy, że coś jest nie tak, i możesz to łatwo sprawdzić, bez obawy o trwałe uszkodzenia.

Warto pamiętać o kilku zasadach, aby uniknąć częstych błędów. Przede wszystkim, zawsze staraj się organizować przewody. Używaj przewodów o odpowiednich długościach i kolorach, aby wizualnie odróżnić połączenia zasilające, sygnałowe i masowe. To nie tylko kwestia estetyki, ale przede wszystkim ułatwia debugowanie i analizę obwodu. Staraj się używać jak najkrótszych przewodów, aby minimalizować zakłócenia i ułatwić zrozumienie schematu.

Często spotykamy się z pytaniem: "jaką płytkę wybrać?" W zależności od potrzeb, możesz wybrać płytkę o różnej liczbie punktów stykowych. Standardowe rozmiary to 170 punktów (mini), 400 punktów (mała) i 830 punktów (średnia). Duże projekty wymagają większych płytek lub połączenia kilku mniejszych. Pamiętaj, że używanie płytek stykowych to proces iteracyjny, który pozwala na szybkie testowanie i modyfikacje.

Współcześnie, obok płytek stykowych, spotykamy również gotowe płytki PCB z wlutowanymi elementami, co skraca czas montażu. Jednakże, w fazie prototypowania, to właśnie płytka stykowa daje nam elastyczność i możliwość eksperymentowania bez ryzyka uszkodzenia drogich podzespołów. Wyobraź sobie, że budujesz system IoT, który mierzy temperaturę w pokoju. Zamiast lutować czujnik, mikrokontroler i moduł Wi-Fi na stałe, możesz wszystko podłączyć do płytki stykowej. Przyspiesza to rozwój Twojego obwodu.

Praktyczne porady i triki podczas pracy z płytką stykową

Praca z płytką stykową, choć wydaje się prosta, skrywa wiele niuansów, które odróżniają amatora od profesjonalisty. Poniżej przedstawiamy praktyczne porady i triki, które sprawią, że Twoje projekty będą nie tylko działać, ale i wyglądać schludnie, co ułatwi debugowanie i dalszy rozwój.

Po pierwsze, organizacja to podstawa. Płytka stykowa może szybko zamienić się w plątaninę przewodów, jeśli nie będziesz stosować pewnych zasad. Używaj różnych kolorów przewodów do różnych celów: czerwony do zasilania (+Vcc), czarny do masy (GND), niebieski do sygnałów, zielony do danych itp. To ułatwia wizualne śledzenie ścieżek, zwłaszcza w skomplikowanych obwodach. Dodatkowo, staraj się prowadzić przewody wzdłuż krawędzi płytki lub prostopadle do nich, unikając krzyżowania się ich bez potrzeby.

Kolejna rada dotyczy wyboru odpowiednich przewodów. Istnieją przewody z litym rdzeniem (tzw. "solid core") i przewody giętkie (tzw. "stranded wire"). Do połączeń na płytce stykowej zdecydowanie polecam te z litym rdzeniem, o średnicy AWG 22 (0.64mm). Są one sztywniejsze, lepiej trzymają kształt i zapewniają pewniejsze połączenia w otworach. Przewody giętkie mogą się łamać lub wypadają z otworów, co prowadzi do frustracji.

Pamiętaj o długości przewodów. Zawsze używaj jak najkrótszych przewodów, które są niezbędne do połączenia komponentów. Krótsze przewody minimalizują indukowane zakłócenia, zmniejszają rezystancję i pojemność połączeń, co jest szczególnie ważne w układach wysokiej częstotliwości. Ponadto, krótsze przewody sprawiają, że obwód jest czytelniejszy i łatwiejszy do analizy.

Zwróć uwagę na zasilanie. Zawsze najpierw podłącz zasilanie i masę. Sprawdź napięcia multimetrem, zanim podłączysz drogie komponenty, takie jak mikrokontrolery. Nie ma nic gorszego niż usmażenie procesora przez pomyłkowe podłączenie 12V zamiast 5V. Pamiętaj też o odłączaniu zasilania przed wprowadzaniem jakichkolwiek zmian w obwodzie – to podstawowa zasada bezpieczeństwa.

Częstym problemem jest słaby kontakt. Jeśli element nie działa, mimo że wygląda na prawidłowo podłączony, spróbuj delikatnie poruszać nóżkami, sprawdzić, czy są dobrze wpięte. Niekiedy otwory w starszych płytkach stykowych mogą być rozluźnione lub zanieczyszczone. W takim przypadku, warto spróbować użyć innego otworu lub wymienić płytkę na nową. W przypadku uporczywych problemów można spróbować delikatnie wyczyścić otwory cienkim drutem lub wykałaczką nasączoną izopropanolem, ale z rozwagą, aby nie uszkodzić blaszek.

Rozważ użycie mini-multimetru lub testera ciągłości. Szybkie sprawdzenie, czy konkretna ścieżka ma ciągłość, może zaoszczędzić godziny debugowania. Przed podłączeniem zasilania, sprawdź, czy nie ma przypadkowych zwarć pomiędzy liniami zasilania (+Vcc i GND) oraz pomiędzy pinami różnych komponentów. To kluczowy krok w zapobieganiu uszkodzeniom.

Na koniec, traktuj płytkę stykową jako narzędzie do nauki. Nie bój się eksperymentować! To właśnie tu, w kontrolowanym środowisku, możesz popełniać błędy i uczyć się na nich, bez żadnych konsekwencji finansowych czy czasowych. Pamiętaj również, że jak już wcześniej wspominałem, ciężko odkleić przyklejoną płytkę. Lepiej użyć podstawki lub klipsów. Przeniesienie obwodu z płytki stykowej na płytkę PCB wymaga staranności, ale to już inna historia. Nieważne, czy budujesz prosty migacz LED, czy skomplikowany system sensora, płytka stykowa będzie Twoim najlepszym sprzymierzeńcem.

Q&A

• Czym jest płytka stykowa i do czego służy?

  Płytka stykowa (ang. breadboard) to narzędzie umożliwiające szybkie prototypowanie obwodów elektronicznych bez potrzeby lutowania. Składa się z plastikowej obudowy z otworami i wewnętrznymi metalowymi blaszkami, które elektrycznie łączą ze sobą elementy. Służy do testowania i budowania tymczasowych układów elektronicznych, co jest niezwykle przydatne w procesie nauki i rozwoju projektów.

• Jak podłączać elementy elektroniczne do płytki stykowej?

  Elementy elektroniczne (np. rezystory, diody, układy scalone) podłącza się, wsuwając ich nóżki w otwory płytki stykowej. Otwory w rzędach (zazwyczaj pięć w rzędzie, po obu stronach rynienki) są ze sobą połączone elektrycznie, co pozwala na łatwe tworzenie połączeń szeregowych i równoległych. Szyny zasilające po bokach płytki służą do doprowadzania zasilania i masy do całego obwodu.

• Jakie są najważniejsze zasady pracy z płytką stykową?

  Najważniejsze zasady to: organizowanie przewodów (używanie różnych kolorów i długości), stosowanie przewodów z litym rdzeniem (np. AWG 22), zawsze najpierw podłączanie zasilania i masy, odłączanie zasilania przed zmianami w obwodzie oraz sprawdzanie poprawności połączeń multimetrem. Unikaj trwałego przyklejania płytki do podłoża, aby zachować jej mobilność.

• Czy płytka stykowa nadaje się dla początkujących?

  Tak, płytka stykowa jest idealnym narzędziem dla początkujących, ponieważ pozwala na łatwe budowanie i modyfikowanie obwodów bez ryzyka uszkodzenia elementów przez lutowanie. Umożliwia szybkie testowanie pomysłów i zrozumienie podstaw elektroniki w praktyczny sposób.

• Jakie są typowe problemy podczas używania płytki stykowej?

  Najczęstsze problemy to: luźne połączenia, zwarcia między elementami, nieprawidłowe podłączenie zasilania, niezrozumienie wewnętrznej budowy połączeń oraz plątanina przewodów utrudniająca debugowanie. Warto zawsze sprawdzać ciągłość połączeń i poprawność schematu przed włączeniem zasilania.
