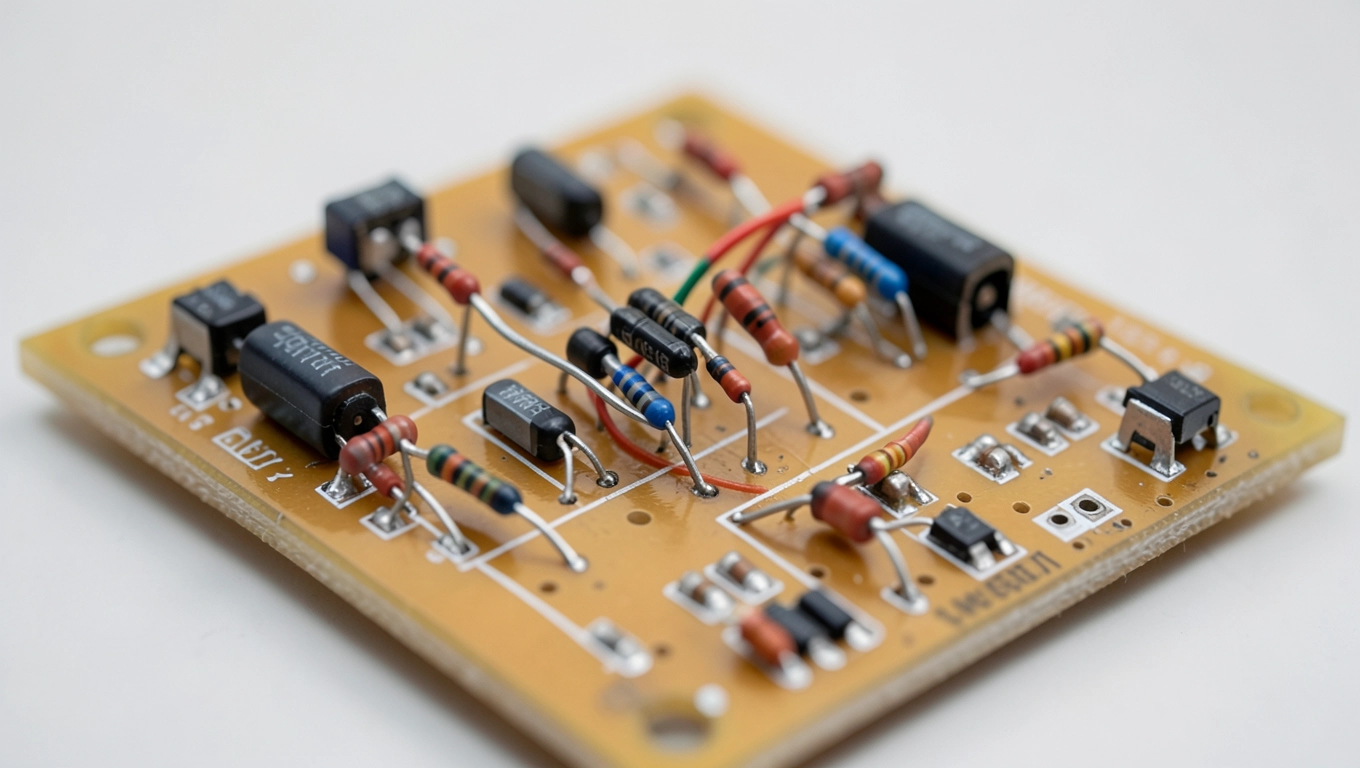

Płytka uniwersalna: jak używać i lutować? Poradnik 2025

Przejście z płytek stykowych na lutowanie układów na płytkach uniwersalnych to krok milowy w przygodzie z elektroniką, otwierający drzwi do tworzenia bardziej trwałych i skomplikowanych projektów. Jeśli zastanawiasz się, jak używać płytki uniwersalnej, najważniejsza rada brzmi: poświęć czas na zrozumienie fundamentów lutowania i planowania połączeń, a unikniesz wielu frustracji. Początki bywają wyboiste, ale nagroda w postaci własnoręcznie zbudowanego, działającego układu jest bezcenna.

• Wybór i zastosowanie przewodów na płytce uniwersalnej
• Topnik, cyna i temperatura grotu – klucz do trwałych połączeń
• Organizacja połączeń i zabezpieczenie przed zwarciami
• Narzędzia i akcesoria niezbędne do pracy z płytką uniwersalną
• Często Zadawane Pytania (FAQ)

Kiedy zgłębia się tajniki lutowania na płytkach uniwersalnych, niezwykle pomocne stają się doświadczenia innych entuzjastów. Analiza typowych problemów i skutecznych rozwiązań pozwala znacznie przyspieszyć proces nauki i uniknąć powielania błędów. Poniższa tabela przedstawia zebrane obserwacje i rekomendacje, które wyłoniły się z praktycznych zastosowań i testów.

Z powyższych obserwacji wynika, że sukces w pracy z płytkami uniwersalnymi tkwi w detalu – od grubości przewodu, przez świadome stosowanie topnika, aż po metody organizowania połączeń. Każdy z tych elementów ma bezpośredni wpływ na niezawodność i funkcjonalność finalnego układu. Pamiętajmy, że to nie jest wyścig; liczy się precyzja i zrozumienie procesu, co z czasem naturalnie przełoży się na szybkość i jakość pracy. To trochę jak w kulinariach – proporcje i odpowiednia temperatura decydują o smaku dania.

Wybór i zastosowanie przewodów na płytce uniwersalnej

Kwestia wyboru odpowiednich przewodów to jeden z kluczowych elementów w efektywnej pracy z płytkami uniwersalnymi, a lekceważenie tego aspektu może prowadzić do wielu problemów, które przysporzą nam sporo siwych włosów. Użycie zbyt cienkiego przewodu, na przykład tego o średnicy 0,25 mm, który jest powszechnie nazywany kynarem, szybko okazało się być prawdziwym "masochizmem", jak trafnie zauważono na jednym z forów. Jest to przewód fantastyczny do precyzyjnych połączeń na prototypowych płytkach PCB, ale na płytkach uniwersalnych potrafi sprawić prawdziwe kłopoty. Drobne pomyłki, takie jak pozostawienie zbyt dużej ilości nieizolowanego przewodu, mogą skutkować nieprzewidzianym przesunięciem i zaskakującym zwarciem z sąsiednim pinem – a tego wolelibyśmy unikać, prawda?

Zobacz także: Najlepsze płytki podłogowe 2025 – ranking TOP

Kiedy planujemy połączenia na płytce uniwersalnej, nasza strategia powinna być skoncentrowana na stabilności i niezawodności. Zamiast męczyć się z kynarem na całej płytce, warto zastosować sprytną technikę: druty prowadzimy od strony elementów i przewlekamy je przez otwór tuż obok pinu, do którego mają zostać przylutowane. Ta metoda minimalizuje ryzyko przypadkowego przemieszczenia i zwiększa mechaniczne zabezpieczenie połączenia, co jest nieocenione w obliczu ewentualnych wibracji czy manipulacji z płytką.

Kluczowe połączenia, takie jak te doprowadzające zasilanie czy masę, bezwzględnie wymagają bardziej solidnych rozwiązań. Tutaj prym wiedzie srebrzanka, o średnicy na przykład 0,5 mm, która oferuje znacznie lepszą przewodność i wytrzymałość mechaniczną. Jeśli w grę wchodzą bardzo krótkie połączenia, z prawdziwym zadowoleniem wykorzystuję odcięte końcówki rezystorów – te metalowe "ogonki" to nic innego jak doskonały materiał do stworzenia precyzyjnych i sztywnych mostków na płytce. Zbieranie ich do specjalnego pojemniczka to nawyk, który z czasem doceni każdy majsterkowicz – to taka nasza złota zasada oszczędności materiału i efektywności.

Przejrzystość projektu to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności i łatwości debugowania. Użycie różnej kolorystyki przewodów to absolutny "must-have". Standardowo, czerwony przewód dla plusa zasilania i czarny dla masy (GND) to podstawa, ale warto rozważyć także inne kolory dla poszczególnych sygnałów lub linii danych. To pozwala na błyskawiczne zidentyfikowanie połączeń i uniknięcie kosztownych pomyłek. Pamiętasz, jak ostatnio spędziłem pół godziny na szukaniu przerwy w obwodzie, tylko dlatego, że wszystkie kable były takie same? To historia, której możesz uniknąć, stawiając na kolorowe kable od samego początku. Działa to niczym semafor w kolejce – natychmiastowo wiesz, co do czego przynależy.

Zobacz także: Czy można kłaść płytki na gładź gipsową? 2025

Zapewnienie odpowiedniej izolacji to kolejny fundamentalny aspekt. Nawet najlepiej dobrany przewód może stać się źródłem problemów, jeśli jego nieizolowane fragmenty są zbyt długie lub narażone na kontakt z innymi elementami. Zawsze upewnij się, że izolacja dochodzi możliwie blisko punktu lutowniczego, a jeśli przewód ma przylegać do innych ścieżek, zastosuj dodatkowe zabezpieczenie termokurczliwe lub specjalne kleje. Inwestycja w te drobne szczegóły to nic innego jak polisa ubezpieczeniowa dla Twojego projektu – wydasz trochę więcej czasu teraz, ale zaoszczędzisz go znacznie więcej na naprawach w przyszłości.

Ostatnia, ale nie mniej ważna kwestia, to organizacja przestrzenna przewodów. Nawet na płytkach uniwersalnych, gdzie połączenia bywają "luźne", warto dbać o porządek. Unikaj tworzenia gęstych "plątanin" kabli, które utrudniają dostęp do komponentów, cyrkulację powietrza i ewentualne późniejsze modyfikacje. Kładź przewody możliwie prosto, używaj małych opasek zaciskowych lub termokurczliwek do ich grupowania. Przez odpowiednie ułożenie przewodów możesz również zminimalizować interferencje elektromagnetyczne, co ma znaczenie, zwłaszcza w przypadku obwodów wysokiej częstotliwości. Mówiąc wprost: nie ma co liczyć na to, że chaos będzie działał – nawet w elektronice panuje pewna estetyka, która przekłada się na efektywność działania układu.

Topnik, cyna i temperatura grotu – klucz do trwałych połączeń

Lutowanie to sztuka, a topnik, cyna i temperatura grotu są jej podstawowymi pędzlami i farbami. Jeśli myślisz, że możesz zaniedbać choć jeden z tych elementów, to muszę Cię z miejsca poprawić – to jak próba namalowania arcydzieła palcem. Poprawnie wykonane połączenie to gwarancja sukcesu Twojego projektu, natomiast "zimne luty" to przekleństwo, które potrafi zmarnować godziny pracy i przysporzyć frustracji godnej starcia z najbardziej opornym biurokratą.

Zacznijmy od topnika – on jest niewidzialnym bohaterem każdego trwałego połączenia. Wygląda na to, że niektórzy lutują bez niego, albo używają go z umiarem. A ja powiem otwarcie: nie żałuj topnika! Jego głównym zadaniem jest usunięcie warstwy tlenków z powierzchni lutowanych elementów i poprawienie rozpływności cyny. Bez topnika cyna będzie zachowywać się jak woda na natłuszczonej patelni – nie "chwyci" elementu, tworząc pozornie połączenie, które z czasem się rozsypie. Warto zainwestować w dobry topnik w żelu, który łatwo się aplikuje i zapewnia doskonałe efekty. Kiedy lutujesz, stosuj go obficie. Jeżeli zaś czeka Cię rozlutowywanie, topnik w płynie, nałożony precyzyjnie na oporny element, działa cuda, pozwalając na łatwe odessanie cyny.

Cyna to fundament połączenia, ale jej wybór to nie byle co. Na rynku znajdziesz różne stopniki, od tradycyjnych ołowiowych po bezołowiowe. Ołów, choć niezdrowy, oferuje zazwyczaj lepszą rozpływność i łatwość lutowania. W profesjonalnych zastosowaniach dominuje jednak cyna bezołowiowa, ze względu na regulacje prawne i ekologię. Bez względu na wybór, cyna z wbudowanym topnikiem to absolutna podstawa. Zwykła cyna bez topnika nie zapewni tak efektywnego oczyszczania i zwilżania. Pamiętaj, że każdy drut ma tendencję do utleniania, nawet leżąc na półce, więc topnik wewnątrz cyny to Twój sprzymierzeniec w walce o perfekcyjne połączenie.

Temperatura grotu – ach, to jest dopiero pole do popisu dla eksperymentów! Jeśli masz stację lutowniczą z regulacją temperatury, masz w ręku prawdziwy skarb. Wielu początkujących po prostu ustawia jedną, stałą temperaturę i z nią pracuje, niezależnie od warunków. To błąd! Ja sam, kiedy lutuję w różnych temperaturach zewnętrznych, na przykład w moim "mobilnym warsztacie na wsi", regularnie muszę dostosowywać temperaturę. Jeśli jest zimno, grot będzie tracił ciepło szybciej, więc konieczne jest jej podniesienie. W przeciwnym razie, zbyt niska temperatura to prosta droga do "zimnych lutów" – cyna nie rozpłynie się prawidłowo, a połączenie będzie kruche i nietrwałe. Może być i tak, że stopi się sama izolacja z przewodu, przez co nie zdążymy nawet zlutować elementu. To naprawdę jak praca kucharza – musisz znać swój piekarnik i dostosować temperaturę do rodzaju potrawy. Moja rada: poćwicz z nastawą temperatury grotu, poznaj, jak Twoja lutownica zachowuje się w różnych warunkach i na różnych komponentach. Sprawdź, czy groty o innej końcówce też będą dawały takie same rezultaty.

Pamiętaj, że perfekcyjne połączenie lutownicze to takie, które jest błyszczące, gładkie i przypomina stożek. Matowe, porowate lub grudkowate luty to sygnał alarmowy – to mogą być "zimne luty", które czekają tylko na okazję, by uprzykrzyć Ci życie. Po każdym lutowaniu (tak, nawet jeśli uważasz, że lutujesz "marnie"), poświęć chwilę na wizualną kontrolę połączenia. Możesz użyć lupy jubilerskiej lub aparatu w telefonie z funkcją makro. Kiedy nabierzesz wprawy, jedno spojrzenie wystarczy, by ocenić jakość lutu. Wierz mi, lepiej poświęcić te dodatkowe sekundy na inspekcję teraz, niż godziny na debugowanie układu w przyszłości. To nie przesada, to inwestycja w spokój ducha. Przewód to też rzecz ważna, ponieważ może po prostu stopić izolację i będzie zwarcie.

Nie bój się eksperymentować, ale rób to z głową. Każdy lut to okazja do nauki. Niepowodzenia są częścią procesu – ważne, by wyciągać z nich wnioski. Ćwicz, analizuj swoje błędy i pamiętaj o trzech fundamentalnych zasadach: topnik, cyna, temperatura. Dzięki temu Twoje projekty na płytkach uniwersalnych będą działać niezawodnie, a Ty poczujesz satysfakcję z dobrze wykonanej pracy.

Organizacja połączeń i zabezpieczenie przed zwarciami

Praca z płytką uniwersalną to nie tylko umiejętność lutowania, ale również sztuka organizacji i przewidywania potencjalnych problemów. Jednym z największych wrogów Twojego projektu jest zwarcie, które może nie tylko uszkodzić komponenty, ale także spowodować poważne frustracje. Wspomniany wcześniej kynar, choć kuszący ze względu na swoją cienkość, potrafi być podstępny – „lubi” albo się odpaść, albo co gorsza, przesunąć się, powodując zwarcie z sąsiednim pinem, zwłaszcza gdy brakuje mu odpowiedniego mechanicznego zabezpieczenia. Wyobraź sobie, że skończyłeś układ, a po tygodniu cichy pstryk i cały projekt do kosza – tego nie chcesz.

Dlatego kluczową zasadą jest takie prowadzenie drutów, aby były jak najbezpieczniejsze i najmniej narażone na ruch. Nasza sprawdzona metoda polega na prowadzeniu drutów od strony elementów i przewlekaniu ich przez dziurkę tuż obok pinu, do którego mają być dolutowane. Dzięki temu przewód jest niejako "zakotwiczony", a ryzyko przypadkowego przesunięcia minimalizowane. To proste, ale niezwykle skuteczne rozwiązanie, które znacznie podnosi niezawodność połączeń i daje poczucie kontroli nad chaosem, który często panuje na płytce uniwersalnej. Pomyśl o tym jak o strategii – każda ruchoma część musi mieć swoje bezpieczne miejsce.

Aspekt wizualny i logiczny w organizacji połączeń jest równie ważny jak ich fizyczne zabezpieczenie. Kolorystyka przewodów to nie kaprys, lecz absolutna konieczność. Stosowanie różnej barwy kabli dla różnych linii zasilania, masy czy sygnałów to jak nadanie języka Twojemu układowi. Czerwony na plus zasilania, czarny na GND (masę) – to już podstawowy standard, który przyspieszy debugowanie i ułatwi każdą modyfikację w przyszłości. Spróbuj kiedyś szukać błędu w plątaninie jednolitych przewodów – przekonasz się, że jest to zadanie dla osób o żelaznych nerwach lub detektywów, którzy szukają igły w stogu siana. Kolory to drogowskazy, które zaoszczędzą Ci czasu i nerwów.

Poza samą organizacją połączeń na płytce, warto pomyśleć o zabezpieczeniu całego projektu. Jeśli nie planujesz specjalnie drukowanej obudowy (co w przypadku prototypów na płytkach uniwersalnych zdarza się rzadko), zastosuj proste, ale skuteczne fizyczne bariery. Kawałek spienionego PCV o grubości 2 mm, przycięty odpowiednio i przykręcony czterema śrubkami M2, stanowi doskonałe zabezpieczenie. Jest lekki, łatwo się go tnie nożyczkami i zapewnia podstawową ochronę przed przypadkowymi zwarciami i uszkodzeniami mechanicznymi. To trochę jak budowanie małej, bezpiecznej fortecy dla Twojego elektronicznego skarbu – lepiej dmuchać na zimne, niż płakać nad zepsutym układem. Materiał to również nie jest obojętny. Tak jak ostatnio mi ktoś wspominał, po prostu kupując PCV, należy sprawdzić, z czego to PCV jest wykonane, żeby po jakimś czasie się po prostu nie rozpadło. Mamy już taki przykład, gdy ktoś użył niewłaściwego PCV i po pewnym czasie cała obudowa się rozpadła. Dobre produkty są na wagę złota, w przenośni i dosłownie. Jest to po prostu coś w stylu tanie mięso psy jedzą.

Nie zapominajmy o warstwie izolacji – to Twój pierwszy i najważniejszy obrońca przed zwarciami. Każdy przewód powinien być starannie izolowany, a odkryte fragmenty ograniczone do absolutnego minimum. Upewnij się, że izolacja dochodzi możliwie blisko punktu lutowniczego, a jeśli przewody biegną blisko siebie, użyj dodatkowych warstw izolacyjnych, takich jak taśmy kaptonowe, koszulki termokurczliwe lub specjalne pasty izolacyjne. Pamiętaj, że nawet najmniejsza iskra lub kontakt może zrujnować cały układ. Zapobieganie to podstawa, a dobra izolacja to tarcza, która ochroni Twój trud.

Ostatecznie, zasada „mniej znaczy więcej” często ma zastosowanie również w przypadku połączeń. Unikaj zbędnych mostków i nadmiarowych przewodów. Każde dodatkowe połączenie to potencjalne źródło błędu. Stawiaj na prostotę i klarowność. Jeśli dany komponent można umieścić tak, aby jego nóżki bezpośrednio się łączyły bez użycia dodatkowego drutu, zrób to. Pamiętaj, że każda dodatkowa nitka to jak kolejny mały wróg na polu bitwy, którego musisz pilnować. Czasami najprostsze rozwiązania są najlepsze, zwłaszcza gdy mówimy o niezawodności elektronicznego układu. To jak z przepisami – czasem im mniej składników, tym smaczniejsza potrawa, ponieważ każdy element ma szansę "zabłysnąć". To, jak zaprojektujesz układ na płytce uniwersalnej, ma decydujący wpływ na ostateczny sukces Twojego projektu. Dobrze zaplanowany układ to podstawa.

Narzędzia i akcesoria niezbędne do pracy z płytką uniwersalną

Praca z płytką uniwersalną wymaga odpowiedniego zestawu narzędzi – to trochę jak dobry kucharz bez ostrych noży. Możesz mieć najlepsze składniki, ale bez odpowiedniego sprzętu efekt końcowy będzie daleki od oczekiwanego. Nie ma sensu kombinować z prowizorycznymi rozwiązaniami, które mogą frustrować, a nawet uszkodzić komponenty. Skupmy się na niezbędnym minimum, które zapewni Ci komfort pracy i wysoką jakość lutów.

Absolutną podstawą jest oczywiście lutownica. Zapomnij o starych, bezpłomieniowych grzałkach z lat 80., które osiągały losową temperaturę i przypalały wszystko, co napotkały. Inwestycja w stację lutowniczą z regulacją temperatury to nie wydatek, to inwestycja w przyszłość Twoich projektów i zdrowie psychiczne. Możesz precyzyjnie dostosować temperaturę grotu do rodzaju cyny i komponentów, co jest kluczowe dla uniknięcia "zimnych lutów" czy przegrzania delikatnych elementów. Na rynku dostępne są zarówno proste, ale skuteczne stacje, jak i zaawansowane modele z cyfrowym wyświetlaczem. Dla początkującego wystarczy solidna, podstawowa stacja, taka jak popularne modele o mocy 40-60W, z szerokim zakresem regulacji temperatury. Cena takiej stacji zaczyna się od około 150-200 zł, co jest śmieszną kwotą w porównaniu do potencjalnych strat, jakie poniosłabyś, używając sprzętu niskiej jakości. Wyobraź sobie, że budujesz coś przez godziny, a potem spalasz element za 100 zł przez źle ustawioną temperaturę – nie warto ryzykować.

Kolejnym niezbędnym elementem jest odpowiedni grot do lutownicy. Wbrew pozorom, nie każdy grot nadaje się do wszystkiego. Dla precyzyjnych prac na płytkach uniwersalnych najlepiej sprawdza się grot stożkowy lub ścięty, o średnicy 0,5-1,5 mm. Unikaj zbyt dużych, tępych grotów, które rozprowadzają ciepło na zbyt dużą powierzchnię, co utrudnia precyzyjne lutowanie małych pól. Ważne jest także regularne czyszczenie grotu gąbką nasączoną wodą lub specjalnym czyścikiem metalowym – czysty grot to efektywny grot. Brudny grot to jak próbka malarza, który próbuje malować brudnym pędzlem – efekty są mizerne.

Topnik – tak, to prawdziwy must-have, o którym wspominaliśmy już wcześniej. Warto mieć zarówno topnik w postaci pasty (żelu) do nanoszenia bezpośrednio na pole lutownicze, jak i topnik w płynie do rozlutowywania lub precyzyjnych aplikacji. Dostępne są różne rodzaje, dostosowane do cyny ołowiowej i bezołowiowej. Nie zapominaj również o cynie lutowniczej z topnikiem w rdzeniu – to podstawa każdego dobrego połączenia. Pamiętaj, aby dobierać cynę do elementów, które chcesz lutować, grubsze cyny będą Ci robić problemy, ale cieńsze również. W sklepach elektronicznych kupisz zarówno cynę ołowiową, jak i bezołowiową w rolkach po 50g lub 100g. Koszt takiej rolki to zazwyczaj od 20 do 50 zł. To jest mały wydatek, a robi olbrzymią różnicę w jakości pracy.

Do usuwania nadmiaru cyny i rozlutowywania niezbędne będą odsysacz do cyny i plecionka odsysająca. Odsysacz (ręczna pompka) pozwala szybko usunąć większe ilości cyny, natomiast plecionka (taśma miedziana nasączona topnikiem) jest idealna do precyzyjnego czyszczenia padów i usuwania "mostków" cynowych. Często jeden ruch ręki wystarczy, aby skorygować drobny błąd, który mógłby w innym przypadku kosztować Cię uszkodzenie komponentu. To naprawdę warto mieć, bo nie raz zaoszczędzi Ci to sporo frustracji. A ile takich akcesoriów zaoszczędziło nerwów? Niemal każdy, kto pracuje w elektronice, może opowiedzieć anegdoty o tym, jak plecionka uratowała go przed wyrzuceniem układu do kosza.

Drobne akcesoria, takie jak pęseta, szczypce boczne (tzw. "cążki"), ściągacz izolacji i precyzyjny multimetr, są równie ważne. Pęseta ułatwia manipulację małymi komponentami i przewodami. Cążki są niezastąpione do przycinania nóżek elementów po lutowaniu, natomiast ściągacz izolacji pozwala szybko i precyzyjnie przygotować przewody do lutowania, nie uszkadzając przy tym drutów. Multimetr to zaś Twój najlepszy przyjaciel do testowania połączeń, sprawdzania ciągłości obwodów i identyfikacji potencjalnych zwarć. Proste multimetry dostępne są już od kilkudziesięciu złotych, a te bardziej zaawansowane oferują szereg funkcji pomiarowych. To Twój wzrok i słuch, które pozwalają zdiagnozować, czy wszystko działa tak, jak powinno, jeszcze zanim podłączysz zasilanie.

Warto również zainwestować w dobrą lampę stołową z lupą. Mikroświat płytek uniwersalnych, zwłaszcza przy gęstych układach, wymaga precyzyjnego oświetlenia i powiększenia. To znacznie ułatwia kontrolę lutów i identyfikację drobnych problemów, takich jak zwarcie czy przerwane ścieżki. Taka lampa to nie tylko komfort, ale również gwarancja dokładności, szczególnie jeśli Twój wzrok nie jest już sokolim. Pamiętaj, że nawet najlepsi specjaliści posługują się takimi udogodnieniami – nie ma co udawać, że można wszystko zobaczyć gołym okiem. Inwestując w dobre narzędzia, inwestujesz w jakość swoich projektów i satysfakcję z dobrze wykonanej pracy.
