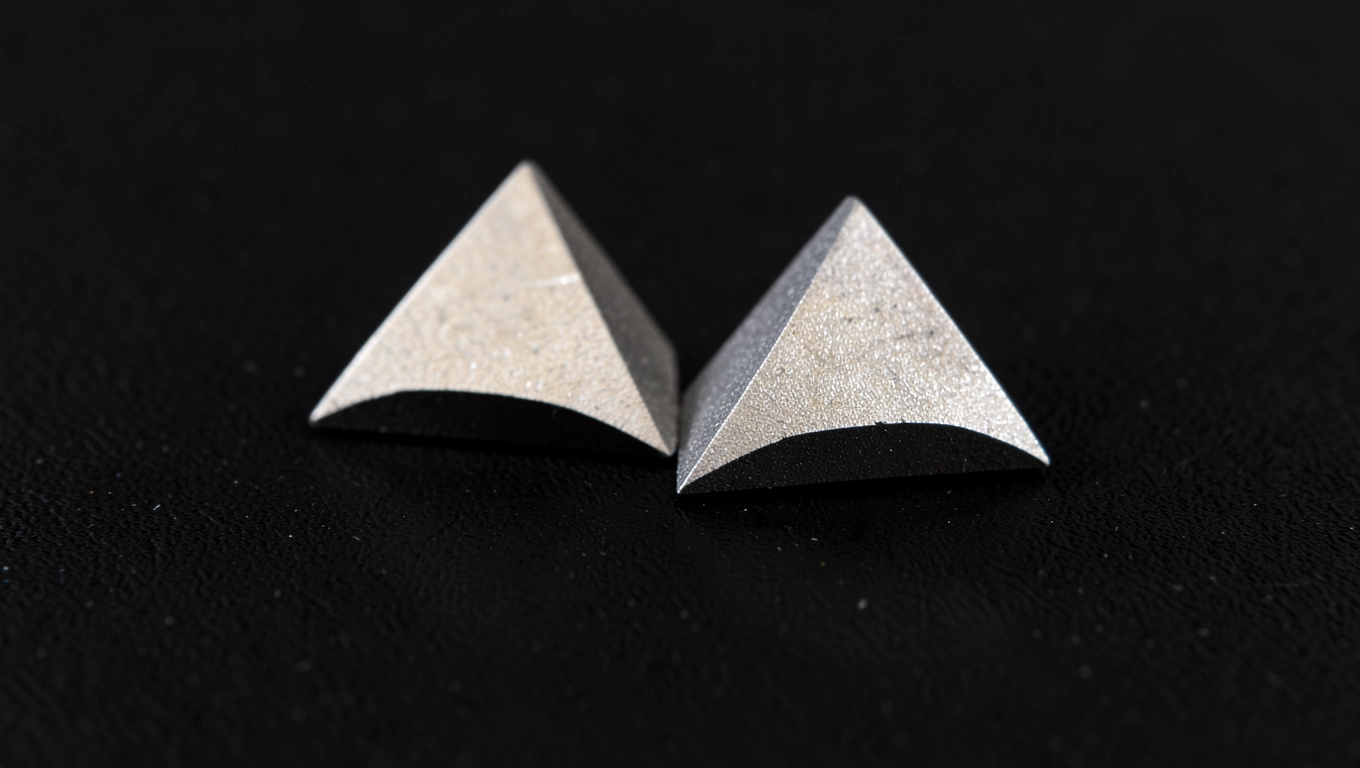

Płytki do noży tokarskich – kompletny przewodnik tokarza na 2026

Stajesz przed szafką z płytkami, w ręku detal ze stali C45, a głowa pracuje szybciej niż wrzeciono. Wiesz, że zły wybór zje Ci nóż, zepsuje tolerancję i zabierze pół zmiany. Płytki do noży tokarskich to nie jest towar, który dobiera się „na oko", choć na pierwszy rzut oka wszystkie wyglądają podobnie. Różnica między godziną szukania a trzema kliknięciami tkwi w jednym: czy rozumiesz kod ISO, grupę materiałową i logikę łamacza wióra. Ten przewodnik prowadzi od literek na opakowaniu do konkretnych wartości Vc i f dla pięciu najpopularniejszych materiałów, z ostrzeżeniami tam, gdzie tokarze tracą pieniądze przez rutynę.

• Oznaczenia ISO płytek do noży tokarskich jak rozszyfrować kod
• Dobór płytek do noży tokarskich do materiału obrabianego
• Kształty płytek do noży tokarskich CNMG, TNMG, DCMT i inne
• Parametry skrawania płytek do noży tokarskich
• Najczęstsze błędy przy doborze i montażu płytek do noży tokarskich

Oznaczenia ISO płytek do noży tokarskich jak rozszyfrować kod

Siedem pozycji w kodzie, siedem konkretnych informacji o geometrii, tolerancji i narożu. Norma ISO 1832 wymusza ten sam schemat u każdego wytwórcy, więc opanowanie rozszyfrowania daje Ci wolność od katalogów.

Pierwsza litera to kształt rzutu od góry: C romb 80°, D 55°, S kwadrat 90°, T trójkąt 60°, V 35°, R okrągła, W sześciokątna trygonalna, L prostokątna. Po niej wchodzi tolerancja wysokości i grubości: najczęściej spotkasz N (dokładność ±0,13 mm na naroże), oraz rzadziej M (±0,08 mm) wymagane przy precyzyjnym wykańczaniu.

Trzecia pozycja opisuje typ: 0 otwór cylindryczny bez otworu, 1 otwór cylindryczny z otworem, 3 otwór jednostronny 7°, 4 otwór dwustronny, 5 bez otworu z rowkiem mocującym. Dla płytek typu T w tokach CNC dominują pozycje 3 i 4, bo mocowanie śrubą klinową wymaga otworu stożkowego.

Czwarta cyfra mówi o grubości: 02 oznacza 3,97 mm, 03 4,76 mm, 04 6,35 mm, 06 9,52 mm. Piąta pozycja definiuje promień naroża r: 04 = 0,4 mm, 08 = 0,8 mm, 12 = 1,2 mm. Większy promień daje lepsze wykończenie powierzchni, ale zwiększa siły skrawania i wymaga mniejszego posuwu.

Szósta litera definiuje typ i szerokość łamacza wióra to najważniejsza pozycja po kształcie. PM wióra łamane wióra na krótkie segmenty przy obróbce zgrubnej stali. MF uniwersalny do stali i nierdzewnej. MA z ostrymi krawędziami do nierdzewnej i aluminium. MM pełny promień główki do profilowania. Pozycja siódma (opcjonalna) wskazuje kierunek skrawania: R dla prawo-, L dla lewoskrętnych.

Szybkie czytanie: CNMG 120408 MA to romb 80°, tolerancja N, otwór stożkowy dwustronny, grubość 12,7 mm, naroże 0,8 mm, łamacz MA czyli wykańczająca płytka do stali nierdzewnej lub stali niskowęglowej.

Dobór płytek do noży tokarskich do materiału obrabianego

Norma ISO 513 dzieli wióra na sześć grup: P dla stali, M dla nierdzewnej, K dla żeliwa, N dla metali nieżelaznych, S dla żaroodpornych, H dla hartowanych. Kolor płytki nie jest przypadkowy żółty ostrzega o grupie P/M, czerwony oznacza K, a czarny typowy jest dla N.

Stal konstrukcyjna C45, 16MnCr5, 42CrMo4 wpada w grupę P. Płytka musi mieć ostrą krawędź z powłoką TiAlN lub AlCrN, którą nakłada się metodą PVD. Warstwa ceramiczna wytrzymuje temperaturę 800-900°C w strefie skrawania. Gatunki popularne w tej grupie to te oznaczone jako PM 4015, GC 4325, IC 8150MA. Dla niskich prędkości skrawania lepsze są powłoki CVD tańsze i grubsze.

Stal nierdzewna 1.4301, 1.4571 to grupa M, najtrudniejsza w obróbce ze względu na tendencję do umacniania się. Twardość rośnie podczas skrawania nawet o 20%, dlatego płytka musi mieć łamacz typu MF lub MA z pozytywnym kątem natarcia. Powłoka PVD z AlTiN sprawdza się lepiej niż CVD, bo unikamy siarczków, które niszczą ostrze w kontakcie z chromem.

Żeliwo szare GG25, żeliwo sferoidalne GGG60 wpada w grupę K. Płytka powinna mieć łamacz ze spłaszczeniem wierzchołka, najlepiej mocną powłokę Al₂O₃ (CVD). Mokra obróbka żeliwa jest ryzykowna, bo termiczne mikropęknięcia kumulują się w ostrzu sucha generuje pył, więc operatorzy zwykle wybierają chłodzenie zalewowe z odprowadzaniem przez specjalnie wyprofilowany kanał w narzędziu.

Aluminium i stopy 2017A, 6061, 7075 to grupa N płytki niepowlekane z ostrą polerowaną geometrią. PCD (polikrystaliczny diament) daje najdłuższą żywotność, ale jest 5-8 razy droższa od węglika. Jeśli detal ma wymagania kosmetyczne (chropowatość Ra 0,8 µm lub lepsza), wybierz diamentową bez wahania. Dla produkcji krótkoseryjnej wystarczy ostrze HSS ze stali szybkotnącej.

Kształty płytek do noży tokarskich CNMG, TNMG, DCMT i inne

Kształt płytki determinuje kąt przystawienia, głębokość skrawania i dostęp do trudnych profili. C, D, T, V różnią się nie tylko geometrią, ale przede wszystkim tym, jak siła skrawania rozkłada się na nóż i wrzeciono.

CNMG 120408 to pracownik zgrubnej obróbki stali. Romb 80° daje kąt natarcia 6° po zamontowaniu, co oznacza, że siła promieniowa osiąga 60% siły skrawania. Wrzeciono tokarki musi to wytrzymać, ale też płytka nie podskakuje przy głębokości ap = 2-4 mm. Grubość 12,7 mm pozwala na dwie strony użytkowe płytka odwracana po każdej krawędzi.

DNMG 150608 pracuje przy kącie natarcia -75°, sila promieniowa spada do 20% siły skrawania. To ratunek przy toczeniu długich wałów, gdzie ugięcie niszczyłoby tolerancję średnicy. Minusem jest ograniczona głębokość skrawania maksymalnie 0,8-1,2 mm, więc DNMG to domena wykańczania, nie zgrubiania.

TNMG 160408 ze względu na trójkąt 60° ma trzy strony użytkowe i mocniejszy narożnik niż CNMG. Tokarze sięgają po niego przy materiałach twardych (42CrMo4 po ulepszaniu) i przy przecinaniu z dużym posuwem. Kąt przystawienia 0° oznacza, że płytka oddaje ciepło głównie przez wióry, nie przez korpus noża dłuższa żywotność w stali.

DCMT 11T308 i CCMT 09T308 to płytki pozytywne (z przednią krawędzią wznoszącą), stosowane przy małych maszynach bez tylnego kąta przyłożenia. Niska siła osiowa pozwala toczyć cienkościenne tuleje bez odrzutu. Jeśli Twoja tokarka ma słaby napęd osiowy wybieraj DCMT zamiast CNMG.

VBMT 160404 ma kąt 35°, idealny przy profilowaniu i toczeniu stożków. Dwie ostre krawędzie dają czyste wykończenie, ale trzeba uważać na prędkość ponad Vc = 200 m/min w stali VBMT zaczyna się kruszyć w narożniku, nie w powłoce.

VCMT i TPUN to specjaliści od rowkowania i toczenia czołowego. Płytka TPUN 160308 z trzema krawędziami ostrzowymi sprawdza się przy obróbce tarcz hamulcowych, gdzie chropowatość Ra 1,6 µm trzeba osiągnąć przy dwóch przejściach narzędzia.

Parametry skrawania płytek do noży tokarskich

Trzy liczby sterują całą obróbką: Vc (prędkość skrawania), f (posuw na obrót), ap (głębokość skrawania). Źle dobrana Vc skraca żywotność o 70%, błędny f generuje drgania, za duża ap wyłamuje płytkę.

Prędkość skrawania wyliczasz ze wzoru: Vc = π × d × n / 1000. Dla średnicy 80 mm i obrotów 800 obr/min wyjściowa Vc = 201 m/min. Jeśli producent rekomenduje Vc = 180-220 m/min dla stali C45 jesteś w oknie roboczym. Po przekroczeniu górnej granicy powłoka PVD zaczyna się utleniać, temperatura rośnie powyżej 900°C, krawędź zaokrągla się w ciągu dwóch minut.

Posuw f steruje chropowatością powierzchni przy stałej Vc. Wzór Ra ≈ f² / (8 × r) pokazuje, że promień 0,8 mm i posuw 0,2 mm/obr dają Ra = 0,006 mm. Jeśli klient wymaga Ra 1,6 µm możesz pozwolić sobie na f = 0,4 mm/obr. Każdy milimetr skoku posuwu przy stałym Vc obniża temperaturę ostrza (grubszy wiór odprowadza więcej ciepła), ale powyżej f = 0,5 mm/obr zaczynają się drgania w tokarkach konwencjonalnych.

Głębokość ap to niezależny parametr kontrolujący wydajność materiałową. Dla zgrubnej obróbki stali operatorzy sięgają po ap = 2-4 mm, ale w nierdzewnej nie schodzą poniżej 1 mm bez obawy o tworzenie się wiórów nawijanych. Żeliwo toleruje ap = 4-6 mm, bo wiór kruszy się i odprowadza ciepło inaczej niż w stali.

Wartości z tabeli to progi startowe, nie wyrocznia. Operator weryfikuje je po pierwszych dwóch detalach wióry powinny schodzić jako jednolite spirale lub odłamane łuski, nigdy jako ruloniki nawija na nóż. Jeśli nóż piszczy Vc za wysoka lub łamacz nie radzi sobie z posuwem. Jeśli kolor wióra zmienia się na niebieski maszyna przegrzewa ostrze, obniż Vc o 10%.

Najczęstsze błędy przy doborze i montażu płytek do noży tokarskich

Rutyna na hali kosztuje więcej niż kurs obsługi tokarki. Siedem typowych wpadek pojawia się w każdej zbiorczej analizie reklamacji.

Montaż płytki bez czyszczenia gniazda w oprawce to klasyk. Pył po poprzedniej obróbce podnosi płytkę o 0,05-0,1 mm, co psuje geometrię i powoduje drgania. Odpowiedź tkwi w fizyce kontaktu mikroskopijnie chropowata podstawa płytki musi trafić na powierzchnię o Ra poniżej 0,8 µm. Pędzelek z odkurzaczem powietrznym i przemycie acetonem powinny poprzedzać każdą wymianę płytki.

Niedokręcenie śruby mocującej generuje ciepło na styku, płytka pęka przy narożu. Moment dokręcania zależy od gwintu: M4 = 3,5 Nm, M5 = 7,0 Nm dla płytek typu CNMG, ale D Clamp na małych płytkach wymaga 2,0 Nm i klucza dynamometrycznego z małą końcówką. Przekroczenie momentu skutkuje pęknięciem śruby, poślizgiem i zniszczeniem gniazda oprawki.

Ignorowanie kierunku posuwu w stosunku do łamacza błąd wynikający z pośpiechu. Płytki z łamaczem lewoskrętnym oznaczonym literą L montuj w oprawkach z posuwem w prawo. Próba odwrócenia powoduje wióry niezłamane, narastające na nóż i niszczące powierzchnię przedmiotu. Normy ISO jasno wskazują kierunek strzałką na opakowaniu czytanie jej zajmuje 5 sekund.

Nigdy nie używaj płytki z wykruszonym narożem w zgrubnej obróbce stali. Mikropęknięcie w powłoce rozszerza się pod obciążeniem, a płytka odchodzi wiórami z ostrza. Nawet jeśli nóż skrawa ryzyko zniszczenia detalu jest większe niż koszt nowej płytki. Wymieniaj od razu.

Dobór niewłaściwej oprawki przy małej tokarce to kolejna plaga. CNMG 190612 wymaga oprawki PCLNR 2525M12 o wysokości 25 mm maszyna z wrzecionem przechodzącym przez otwór poniżej 30 mm takiej płytki nie utrzyma. Operatorzy sięgają wtedy po CCMT 09T304 na oprawce SCLCR 1212F09, bo wymiar trzonu mieści się w supporcie.

Chłodzenie zalewane bez regulacji ciśnienia psuje powłokę PVD na płytkach aluminiowych. Standardowa dysza 8 barów uderza w ostrze z siłą 50 N, która wytwarza mikropęknięcia w powłoce ceramicznej. Operatorzy stosują wtedy systemy wysokociśnieniowe 70-80 barów z wąskim strumieniem skierowanym na płytkę ciśnienie rozbija wiór zanim dotknie ostrza, ale go nie uszkadza.

Błąd siódmy: brak pomiaru zużycia VB (szerokość zużycia powierzchni przyłożenia) po zakończeniu zlecenia. Zużycie ponad 0,3 mm dla stali oznacza, że następny detal przejdzie w niedowymiarowaniu, zanim operator zauważy wzrost temperatury. Po prostu noś lornetkę pomiarową 50× i zapisuj wyniki 30 sekund wystarcza na kontrolę.

Ściągawka dobór płytki w trzech krokach

Krok pierwszy: określ grupę materiałową wg ISO. Stal = P, nierdzewna = M, żeliwo = K, aluminium = N. Bez tej informacji nie ruszaj dalej dobór gatunku to 80% sukcesu.

Krok drugi: wybierz kształt i rozmiar. Zgrubna stal → CNMG 120408, wykańczanie stali → DNMG 150608, nierdzewna → CNMG 120408 MA, aluminium → CCMT 09T304 MA, twarde żeliwo → SNMG 120408. Rozmiar zależy od mocy tokarki do 7 kW trzymaj się płytek od 12 mm w dół.

Krok trzeci: ustaw parametry z tabeli startowej, skoryguj po dwóch detalach na podstawie koloru i kształtu wióra. Spiralny wiór złamany co 30 mm oznacza optimum. Ciągły rulonik to za małe f lub za niska Vc, niebieski wiór to za wysoka Vc.

Porównanie marek w jednym miejscu bez reklamy tabela obejmuje producentów z ugruntowaną pozycją, dostępnych w europejskich katalogach dystrybucyjnych.

Przy doborze płytki do noży tokarskich pamiętaj o trzech filarach: grupa materiałowa, geometria łamacza, chropowatość wymagana przez rysunek. Reszta to kalibracja po pierwszych detalach. Trzymanie się tego porządku eliminuje 80% błędów, które widuję w codziennej pracy na hali.

CTA: Masz nietypowy detal lub materiał, którego nie ma w tabelach? Udostępnij rysunek z wymiarami krytycznymi, gatunek materiału i wymaganą chropowatość pomogę dobrać płytkę i parametry skrawania dla Twojej konkretnej tokarki.

Źródła i normy: ISO 1832 (oznaczenia płytek wymiennych), ISO 513 (klasyfikacja materiałów obrabianych), ISO 3685 (kryteria żywotności narzędzi), Sandvik Coromant Technical Guide 2023, Walter Tools Tiger-tec Gold dokumentacja, Iscar Catalogs 2024. Dane cenowe przybliżone na bazie ofert dystrybutorów europejskich, ceny mogą się różnić w zależności od wielkości zamówienia i regionu. Strony źródłowe: sandvik.coromant.com, walter-tools.com, iscar.com, mitsubishicarbide.com.
