Wyłącznik schodowy jako pojedynczy – prosty schemat bez kombinowania

Masz w szuflecie schodowy, a potrzebujesz zwykłego wyłącznika do lampy w garderobie albo komórce. To częsta sytuacja przy drobnych remontach, kiedy brakuje pod ręką odpowiedniego osprzętu, a czas goni. Schodowy jako pojedynczy działa bez zarzutu, ale wymaga wiedzy, który zacisk wybrać i co zrobić z pozostałymi dwoma. Źle podłączony wyłącznik może migotać, iskrzyć albo w ogóle nie załączać światła, dlatego warto poznać schemat, normy i najczęstsze błędy, zanim sięgniesz po śrubokręt.

• Teoria w 90 sekund
• Podłączenie krok po kroku schemat w jednej puszce
• Wariant B zasilanie i lampa w różnych puszkach
• Najczęstsze błędy przy schodowym zamiast pojedynczego
• Rozbudowa do krzyżowego i smart bez przeróbek
• Co kupić i jak przetestować
• Bezpieczeństwo i przepisy

Pojedynczy włącznik światła to pierwsza rzecz, po jaką sięgasz, kiedy w pokoju ma być jedno wejście i żadnych kombinacji z kilku miejsc. Tyle że życie szybko weryfikuje ten wybór: kładziesz parkiet, wstawiasz szafę, okazuje się, że drugie wejście do pokoju też wymaga przycisku obok drzwi. Wtedy zaczynasz szukać schodowego jako pojedynczego, bo masz go pod ręką albo kupiłeś taniej. To w pełni legalne rozwiązanie, pod warunkiem że rozumiesz, jak rozdzielić przewody.

Korytarz, sypialnia z wejściem z dwóch stron, garaż ze sterowaniem przy bramie i przy wiacie, garderoba przechodnia. To realne przypadki, w których schodowy jako pojedynczy sprawdza się lepiej, niż późniejsza przeróbka instalacji. Im wcześniej kładziesz odpowiedni przewód, tym mniej kucia ścian za rok.

Wygoda to jedno, drugie to przyszła rozbudowa. Położenie obwodu schodowego dzisiaj oznacza, że dodanie drugiego miejsca zaświecania jutro kosztuje pięć minut zamiast tygodnia remontu. To inwestycja, która zwraca się przy każdym kolejnym remoncie.

Teoria w 90 sekund

Zwykły wyłącznik ma dwa zaciski: wejście fazy i wyjście fazy do lampy. Schodowy posiada trzy zaciski: jeden wspólny (oznaczony literą L lub strzałką wchodzącą) oraz dwa wyjścia, między którymi przełączasz fazę. Zasada działania jest banalnie prosta: w pozycji górnej łączysz L z jednym wyjściem, w pozycji dolnej z drugim. W obwodzie schodowym drugi koniec tego wyjścia trafia do kolejnego wyłącznika, który ma identyczną budowę.

Kiedy używasz schodowego jako pojedynczego, po prostu ignorujesz jedno z dwóch wyjść. Drugie wyjście zostaje wolne, izolujesz je taśmą lub WAGO i tyle. Mechanizm wewnętrzny pracuje identycznie, różnica polega wyłącznie na tym, że prąd płynie tylko jedną z dwóch możliwych dróg. To czysta fizyka styków, bez żadnej magii.

Krzyżowy natomiast ma cztery zaciski i używasz go dopiero wtedy, kiedy potrzebujesz trzeciego, czwartego czy piątego miejsca zaświecania. Łańcuch wygląda wtedy tak: zwykły schodowy dwa, krzyżowy w środku, schodowy dwa. Kolory przewodów trzymaj się sztywno: L (faza) brązowy lub czarny, N (neutralny) niebieski, PE (ochronny) żółto-zielony. Bez tego ani rusz, bo potem w puszce zaczyna się czarna magia szukania, co z czym łączyć.

Podłączenie krok po kroku schemat w jednej puszce

Najprostszy i najczęstszy wariant: zasilanie i lampa wpadają do jednej puszki pod sufitem, między puszką a wyłącznikiem ciągniesz przewód trzyżyłowy YDYp 3x1,5 mm². To grubość wystarczająca do obwodów oświetleniowych do 3,5 kW mocy zsumowanej, co spokojnie pokrywa każde mieszkanie.

1. Odłącz bezpiecznik w rozdzielni, sprawdź próbnikiem napięcia brak fazy na przewodach.
2. Z puszki sufitowej wypuszczasz przewód 3-żyłowy w dół do puszki pod wyłącznikiem.
3. W puszce sufitowej łączysz: brązowy L z rozdzielni z brązowym L do wyłącznika, niebieski N lampy z niebieskim z rozdzielni, żółto-zielony PE lampy z PE z rozdzielni.

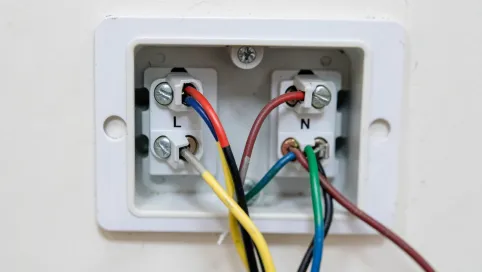

4. W wyłączniku: brązowy L wchodzi na zacisk wspólny (L), brązowy fazowy z lampy wchodzi na jedno z dwóch wyjść (np. 1), drugie wyjście (np. 2) zostaje wolne i zaizolowane.
5. Włóż wyłącznik do puszki, zamontuj ramkę i klawisz, włącz bezpiecznik, przetestuj.

Przewód fazowy do lampy musi być oznaczony. Jeśli w kablu YDYp 3x1,5 masz dwa identyczne kolory (co się zdarza przy tańszych wyrobach), owiń taśmą izolacyjną brązową lub czerwoną ten, którym idzie prąd do żarówki. Bez tego za pół roku, kiedy będziesz coś naprawiał, zgubisz się w puszce jak dziecko w lesie.

Minimalne przekroje wynikają z normy PN-HD 60364. Dla obwodów oświetleniowych przyjęto 1,5 mm² miedzi, co daje dopuszczalny prąd długotrwały rzędu 15-16 A w typowej izolacji PVC. W praktyce lampy pobierają ułamki ampera, więc masz wielokrotny zapas. Grubszy przewód kłaść się nie opłaca, bo sztywność kabla 2,5 mm² w ciasnej puszce pod wyłącznikiem potrafi doprowadzić do nurkowania w gniazdku.

Wariant B zasilanie i lampa w różnych puszkach

Kiedy lampa wisi w jednym końcu korytarza, a wyłącznik przy drzwiach, przewód między nimi potrzebuje czterech żył: faza, powrót do lampy, neutralny, ochronny. Tu wkracza YDYp 4x1,5 mm². Schemat wygląda następująco: puszka zasilana A (przy rozdzielni), puszka lampowa B, puszka wyłącznikowa C albo lampowa wisi bezpośrednio na kostce w oprawie.

Z puszki A wychodzą: brązowy L do puszki wyłącznikowej, niebieski N i żółto-zielony PE przechodzą tranzytem do puszki lampowej B. W puszce wyłącznikowej brązowy z A wpadasz na zacisk L, drugie wyjście prowadzisz do lampy (biały lub czerwony), izolujesz trzecie. Z puszki wyłącznikowej wracasz do B kablem: powrót fazowy z lampy, niebieski N, żółto-zielony PE.

Checklist: w puszce zasilanej A powinny leżeć cztery przewody (wejście z rozdzielni i wyjście do wyłącznika), w puszce B trzy (zasilanie, powrót z wyłącznika, oprawka lampy), w puszce pod wyłącznikiem dwa (zasilanie i wyjście do lampy). Liczba kabli różni się wariantami, ale logika zostaje ta sama: każdy przewód prowadzisz tam, gdzie faktycznie potrzebujesz fazy albo neutrala.

Przy tym wariancie szczególnie ważne staje się oznaczenie przewodów fazowych. W kablu czterożyłowym masz trzy różne kolory do dyspozycji, więc oznacz ten, którym idzie prąd do wyłącznika i osobno ten, którym prąd wraca z wyłącznika do lampy. Zapisz markerem na taśmie tuż przy zacisku, inaczej przy awarii zaczniesz zgadywać.

Najczęstsze błędy przy schodowym zamiast pojedynczego

Mylenie N z L w puszce to klasyk. Próbnik pokazuje ci fazę, zakładasz, że to wyjście do lampy, łączysz, włączasz bezpiecznik, żarówka świeci, ale przy wyłączonym wyłączniku na oprawce nadal siedzi potencjał. Dotknięcie przy wymianie żarówki daje ci solidny kop. Rozwiązanie: wyłącznik rozwiera fazę, nigdy neutralny, zawsze. To wymóg normy PN-HD 60364, punkt 460.

Drugie miejsce na podium zajmuje brak oznaczenia w kablu. Po trzech miesiącach nie pamiętasz, który brązowy to zasilanie, a który wyjście. Po roku zaczynasz szukać schematu, którego nie zrobiłeś. Po pięciu latach następca otwiera puszkę, przeklina i robi wszystko od zera. Zapisz w zeszycie albo na zakładce w telefonie, które kolory idą dokąd.

Rozbudowa do krzyżowego i smart bez przeróbek

Kiedy przyjdzie potrzeba trzeciego miejsca, wymieniasz środkowy schodowy na krzyżowy z czterema zaciskami i tyle. Obwód z dwóch miejsc rozszerzasz na trzy bez kucia ścian, o ile masz odpowiedni przewód z odpowiednią ilością żył. Schemat: schodowy A, krzyżowy B, schodowy C, lampa. Z A wychodzi faza, z C wraca, krzyżowy przełącza oba przewody między dwoma obwodami.

Smart wyłącznik wpięty w obwód schodowy to kwestia zamiany klasycznego wkładu na moduł Wi-Fi lub Zigbee z zasilaniem 230 V. Większość produktów wymaga dodatkowego przewodu neutralnego do zasilania modułu radiowego. Jeśli kładziesz obwód od zera, dociągnij N do każdej puszki, nawet jeśli dziś używasz zwykłego mechanicznego wyłącznika. Kosztuje grosze, oszczędza nerwy za rok.

Podwójny schodowy bywa przydatny w długim korytarzu z dwoma rzędami lamp. Mechanicznie dwa schodowe w jednej obudowie, każdy steruje swoją sekcją. Nie mieszaj ich ze sobą, bo każdy działa niezależnie, a chaos w głowie gwarantowany.

Co kupić i jak przetestować

Test po montażu zajmuje trzy minuty. Włącz bezpiecznik, załącz wyłącznik, światło zapala się. Wyłącz, gasną. Powtórz pięciokrotnie, sprawdź, czy klawisz nie iskrzy wizualnie przy ciemności (drobne iskry przy zwykłych mechanizmach są normalne, łuk jest wewnątrz komory gaszeniowej). Próbnikiem dotknij oprawki lampy przy wyłączonym wyłączniku, powinno pokazać brak fazy. Jeśli pokazuje fazę, masz błąd w połączeniach.

Przy pierwszym załączeniu diody LED potrafią mrugać przy wyłączonym wyłączniku. To tak zwane jarzenie lub migotanie, spowodowane prądem płynącym przez obwód przez pojemność pasożytniczą kabla lub przez obwód zasilania smart modułu. Rozwiązaniem bywa wymiana ściemniacza na dedykowany do LED albo zastosowanie rezystora 47 kΩ równolegle do żarówki, dostępnego w sklepach z osprzętem za kilka złotych.

Bezpieczeństwo i przepisy

Norma PN-HD 60364 w rozdziale 46 wymaga, żeby każdy obwód oświetleniowy miał rozwarcie fazy. Wyłącznik montujesz na przewodzie fazowym, nigdy na neutralnym. Przewód ochronny PE nigdy nie pełni roli roboczej, prowadzisz go osobno i łączysz wyłącznie z bolcem oprawki oznaczonej symbolem uziemienia. Skręcanie PE z N grozi porażeniem przy uszkodzeniu zerowania w rozdzielni.

Strefy wilgotne (łazienka, piwnica, garaż otwarty) nakładają dodatkowe wymogi: różnicówka 30 mA, klasa szczelności minimum IP44 dla opraw, osobne obwody dla strefy 0,1 i 2. Schodowy jako pojedynczy w garażu może stać, ale oprawka musi być bryzgoszczelna, a klawisz wyłącznika najlepiej IP44, choć tu norma dopuszcza IP20 dla miejsca suchego.

Prace przy instalacji elektrycznej powinny być wykonywane przez osobę z odpowiednimi uprawnieniami SEP do 1 kV. Samodzielny montaż w obrębie własnego mieszkania prawo dopuszcza, ale przy najmniejszych wątpliwościach poproś elektryka o odbiór. Pomiary impedancji pętli zwarcia i rezystancji izolacji kosztują 100-200 PLN, a dają gwarancję, że nic nikogo nie kopnie.

Źródła danych i norm

Norma PN-HD 60364-4-46 oraz PN-HD 60364-5-54, dostępne w serwisie Polskiego Komitetu Normalizacyjnego (pkn.pl), regulują zasady prowadzenia przewodów i ochronę przed porażeniem. Wytyczne SEP oraz portal SEP-info.pl publikują praktyczne komentarze do tych norm. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), zawiera wymogi dotyczące instalacji elektrycznej w budynkach mieszkalnych. Poradniki producentów osprzętu publikowane na stronach takich jak levex.com.pl czy eltraf.pl tłumaczą kolorystykę przewodów i oznaczenia zacisków w sposób przystępny dla majsterkowiczów.

Jeśli montujesz schemat, który tutaj opisałem, w salonie zamiast w garderobie, zajrzyj do działu z rozbudową do krzyżowego, bo korytarz z trzema wejściami potrzebuje już dwóch krzyżowych i trzech schodowych. Opisz w komentarzu swoje pomieszczenie, dobiorę konfigurację i długość kabla.
