Włącznik schodowy – jak podłączyć? Schemat krok po kroku

Wyobraź sobie, że wchodzisz na górę po schodach z rękami pełnymi zakupów, a światło na dole świeci, wyłączasz je dopiero po zejściu, ryzykując potknięcie w ciemności. Włącznik schodowy rozwiązuje ten problem raz na zawsze, pozwalając sterować oświetleniem z dwóch miejsc jednocześnie. W tym artykule rozłożymy na części pierwsze, co to właściwie jest, jak działa na schemacie z przewodami korespondencyjnymi i jak bezpiecznie podłączyć dwa takie włączniki krok po kroku, unikając pułapek z fazą czy neutralnym.

• Co to jest włącznik schodowy
• Jak działa włącznik schodowy schemat
• Rodzaje włączników schodowych do schodów
• Przygotowanie do podłączenia włącznika schodowego
• Schemat podłączenia pojedynczego włącznika schodowego
• Podłączenie podwójnego włącznika schodowego krok po kroku

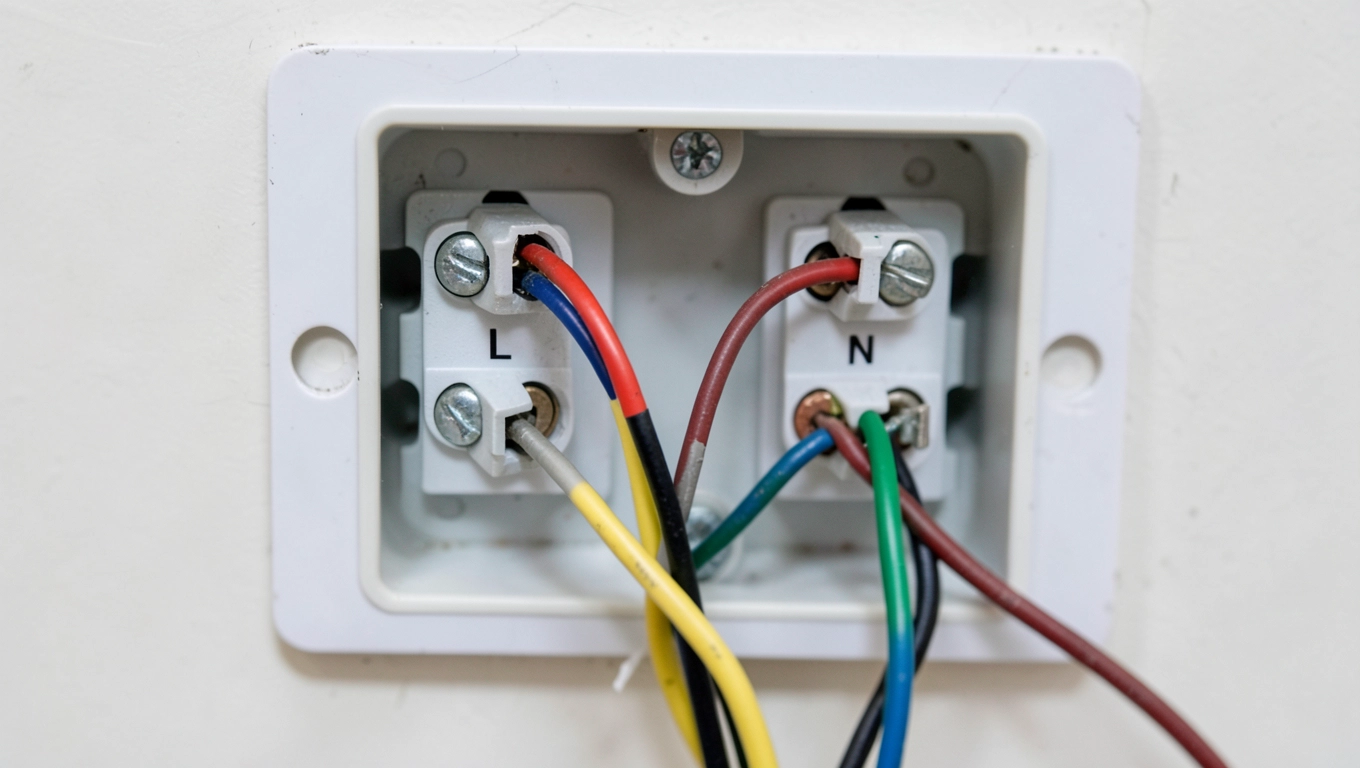

• Podłączenie przewodów w włączniku schodowym
• Częste błędy przy podłączaniu włącznika schodowego
• Pytania i odpowiedzi o włącznik schodowy

Co to jest włącznik schodowy

Włącznik schodowy to specjalny typ przełącznika, który umożliwia sterowanie jednym źródłem światła z dwóch różnych miejsc, na przykład u dołu i u góry schodów. Różni się od zwykłego włącznika tym, że nie przerywa prostego obwodu, lecz wymienia przewody w specyficzny sposób. Dzięki temu możesz włączyć światło na dole, a wyłączyć na górze, bez kombinowania z dodatkowymi instalacjami. To rozwiązanie idealne dla domów z piętrami, gdzie wygoda codziennego życia liczy się najbardziej. Montaż dwóch włączników schodowych eliminuje potrzebę biegania po schodach w ciemno.

W praktyce włącznik schodowy składa się z trzech zaciskówjednego na dopływ fazy i dwóch na przewody podróżników, które łączą oba punkty sterowania. Nie obsługuje neutralnego bezpośrednio, co odróżnia go od nowoczesnych dimmerów. Wybierając model, zwróć uwagę na obciążalność, dla typowego oświetlenia LED wystarczy 10 A. To urządzenie proste w budowie, ale kluczowe dla funkcjonalności schodowej instalacji. Dzięki niemu unikniesz frustracji związanej z klasycznymi włącznikami.

Popularność włączników schodowych rośnie, bo instalacje elektryczne w nowych domach coraz częściej zakładają sterowanie wielopunktowe. W Polsce norma PN-IEC 60884 reguluje ich parametry, zapewniając bezpieczeństwo. Montaż samodzielny jest możliwy dla majsterkowiczów, ale wymaga precyzji. To nie gadżet, lecz praktyczne udogodnienie, które podnosi komfort mieszkania.

PolecamyAppio włącznik dotykowy schodowy jak podłączyć

Jak działa włącznik schodowy schemat

Schemat działania włącznika schodowego opiera się na mostkowaniu fazy między trzema zaciskami, oznaczonymi zazwyczaj L, L1 i L2. Faza wchodzi do zacisku L pierwszego włącznika, a z L1 i L2 wychodzą przewody korespondencyjne do drugiego włącznika. Przełączając pierwszy włącznik, faza przechodzi na jeden z podróżników, docierając do żarówki. Drugi włącznik zmienia mostek, przerywając obwód i gasząc światło. Ten mechanizm działa jak relay bez prądu stałego.

Na schemacie wizualizuj dwa włączniki połączone dwoma przewodami podróżnikówbrązowym i czarnym. Żarówka z neutralnym i uziemieniem stoi osobno. W pozycji "włącz" w pierwszym włączniku faza płynie L, L1, żarówka. Przełączając drugi, faza blokuje się na L2. Powrót do pozycji wyjściowej zamyka obwód ponownie. To symetryczne rozwiązanie dla dwóch punktów.

Schemat podkreśla brak neutralnego w włączniku, to tylko faza i podróżnicy. W instalacjach TN-S podróżnicy muszą być izolowane. Działanie jest mechaniczne, bez elektroniki, co czyni je niezawodnym nawet po latach. Rozumiejąc ten obieg fazy, unikniesz błędów przy podłączaniu.

Przeczytaj równieżJak podłączyć włącznik schodowy podwójny krzyżowy

Schemat uproszczony w liście:

• Pierwszy włącznikFaza do L, L1 i L2 do przewodów do drugiego włącznika.
• Drugi włącznikL1 i L2 do L, stamtąd do żarówki.
• ŻarówkaFaza z L drugiego, N z rozdzielni, PE osobno.

Rodzaje włączników schodowych do schodów

Klasyczny włącznik schodowy dwupunktowy to podstawa dla prostych schodów, dwa identyczne modele połączone podróżnikami. Nadaje się do oświetlenia do 10 A, montowany w puszkach podtynkowych. Dla dłuższych tras, jak klatka schodowa z wieloma piętrami, stosuj włącznik krzyżowy między schodowymi. Ten rodzaj ma cztery zaciski i zmienia kierunek fazy.

Włączniki impulsowe, znane jako schodowe z pamięcią, działają na impulsy i nie wymagają ciągłego mostkowania. Idealne do energooszczędnych instalacji z LED-ami. Wymagają centralnego modułu sterującego, co podnosi koszt, ale upraszcza okablowanie. Nowoczesne modele z Bluetooth pozwalają sterować z telefonu.

Może Cię zainteresowaćJak podłączyć włącznik schodowy pojedynczy

Podwójne włączniki schodowe obsługują dwa obwody naraz, np. oświetlenie schodów i korytarza. Montowane w jednej ramce, oszczędzają miejsce. Dla inteligentnych domów istnieją wersje kompatybilne z systemami KNX lub Zigbee. Wybór zależy od długości przewodów i obciążenia.

Przygotowanie do podłączenia włącznika schodowego

Zanim zaczniesz podłączać włącznik schodowy, odetnij prąd w rozdzielni głównej i sprawdź napięcie miernikiem, bezpieczeństwo na pierwszym miejscu. Przygotuj narzędziaśrubokręt płaski, kombinerkę, multimetr, izolacyjną taśmę i nowe przewody 1,5 mm². Kup dwa identyczne włączniki schodowe o obciążalności minimum 10 A. Sprawdź puszkę instalacyjną pod kątem głębokości i czystości styków.

Warto przeczytaćJak działa włącznik schodowy

Wyłącznik różnicowoprądowy musi być włączony w obwód, zgodnie z PN-HD 60364-4-41. Załóż okulary ochronne i rękawice izolujące. Zrób zdjęcie starej instalacji przed demontażem, by odtworzyć połączenia. To etap, gdzie strach przed prądem jest uzasadniony, ale systematyczność daje ulgę.

Przygotuj przewodyfazę brązową, podróżniki czarny i szary, neutralny niebieski osobno do żarówki. Oczyść końcówki z izolacji na 10 mm. Testuj ciągłość obwodu multimetrem po odcięciu prądu. Teraz jesteś gotowy na montaż.

Niezbędne materiały

• Dwa włączniki schodowe.
• Przewody3x1,5 mm².
• Puszka podtynkowa lub natynkowa.
• Multimetr i taśma izolacyjna.

Schemat podłączenia pojedynczego włącznika schodowego

Schemat pojedynczego włącznika schodowego to baza dla całego systemu, faza podłączona do zacisku L, wyjście z L1 lub L2 do żarówki. W pozycji włączonej mostek łączy L z L1, faza płynie dalej. To identyczne jak zwykły włącznik, ale z dwoma wyjściami dla symetrii. Użyj go jako pierwszego w parze. Neutralny omijaj całkowicie.

PolecamyCzy można podłączyć włącznik schodowy jako zwykły

Na schemacieL (faza z rozdzielni), L1 i L2 wolne lub do żarówki w prostym obwodzie. Przełącznik zmienia połączenie między L1 a L2. Dla pojedynczego to rzadkie zastosowanie, ale zrozumienie pomaga w podwójnym. Zawsze oznacz przewody etykietami.

Testuj schemat suchopodłącz żarówkę 230V poza instalacją. Faza musi przerywać się płynnie. To wizualizacja mechanizmu przed montażem w ścianie.

Podłączenie podwójnego włącznika schodowego krok po kroku

Krok 1Podłącz fazę z rozdzielni do zacisku L pierwszego włącznika schodowego, użyj śrubokręta do dokręcenia. Z zacisków L1 i L2 poprowadź dwa przewody podróżnicy do drugiej puszki. Oznacz je czarnym i szarym dla jasności. Zamknij pierwszy włącznik w ramce tymczasowo.

Krok 2W drugim włączniku podłącz podróżniki do zacisków L1 i L2. Z zacisku L wyprowadź przewód fazowy do żarówki. Dokręć wszystkie śruby mocno, ale bez przesady. Izoluj nagie końce taśmą.

Krok 3Do żarówki podłącz fazę z L drugiego włącznika, neutralny niebieski z rozdzielni i uziemienie żółto-zielone. Włącz prąd i przetestujwłącz pierwszy, świeci, przełącz drugi, gaśnie, powrót, świeci ponownie.

Krok 4Dopasuj ramki i sprawdź stabilność. Multimetr pokaże brak napięcia na wyłączonym obwodzie. Jeśli działa, ciesz się wygodą na schodach.

Podłączenie przewodów w włączniku schodowym

Podłączanie przewodów zaczyna się od strippowania izolacji na 12 mm i zaokrąglania pojedynczych żył. W zacisku L wpinasz zawsze twardą fazę brązową, skręcając luźno. Podróżnicy z L1 i L2 idą parami między włącznikami, unikaj skręcania ich ze sobą. Dokręcaj po wpięciu, by uniknąć luzów.

W drugim włączniku L1 pierwszego staje się L1 drugiego, L2 z L2. Faza z L wychodzi do lampy. Neutralny nigdy nie wchodzi do włącznika schodowego, to błąd początkujących. Użyj koszyczków zaciskowych dla lepszego kontaktu.

Po podłączeniu pociągnij lekko za przewody, sprawdzając mocowanie. Izoluj wszystkie odsłonięte metalowe części. To precyzyjne zadanie, dające satysfakcję po teście.

Oznaczenia zacisków

• LDopływ fazy.
• L1, L2Podróżnicy.
• Brak N lub PE w włączniku.

Częste błędy przy podłączaniu włącznika schodowego

Najczęstszym błędem jest zamiana podróżników L1 i L2, światło nie działa poprawnie, faza nie przechodzi. Zawsze oznacz przewody przed pociągnięciem. Inny problempodłączenie neutralnego do L zamiast fazy, co powoduje migotanie lub brak reakcji. Sprawdź multimetr przed włączeniem prądu.

Pomijanie uziemienia w żarówce naraża na porażenie. Luźne śruby powodują przegrzewanie i awarie po czasie. Nie testuj bez wyłącznika głównego, ryzyko porażenia jest realne. Zbyt cienkie przewody poniżej 1,5 mm² topią izolację.

Brak symetrii w modelach włączników, kup identyczne pary. Zapominanie o wyłączniku RCD przed pracą. Te pułapki frustrują, ale świadomość ich zapobiega problemom. Elektryk amator zyskuje pewność po pierwszej instalacji.

Lista błędów do uniknięcia:

• Pomyłka fazy z neutralnym.
• Nieoznaczone podróżniki.
• Brak testu napięcia.
• Luźne połączenia.

Pytania i odpowiedzi o włącznik schodowy

• Jak podłączyć włącznik schodowy krok po kroku?

  Wyłącz prąd na głównej! Podłącz fazę (brązowy przewód) do zacisku L w pierwszym włączniku. Z zacisków 1 i 2 pierwszego włącznika pociągnij przewody korespondencyjne do zacisków 1 i 2 drugiego włącznika. Z zacisku L drugiego włącznika wyprowadź fazę do lampy, a neutralny (niebieski) bezpośrednio do lampy. Na końcu podłącz zero i uziemienie. Schemat jest prosty, dwa włączniki wymieniają sygnał podróżnika.

• Co to są przewody korespondencyjne i jak je rozpoznać?

  To dwa przewody podróżnikowe (zwykle czarny i szary), które łączą włączniki między sobą. Nie myl ich z fazą czy neutralnym, one przenoszą sygnał między punktami sterowania. W instalacji schodowej zawsze potrzebujesz ich pary, żeby światło działało z dwóch miejsc.

• Czy mogę podłączyć włącznik schodowy do starej instalacji?

  Tak, ale sprawdź, czy masz wystarczająco żył w puszce i czy instalacja jest jednofazowa. Jeśli to stara skrętka, dodaj przewody korespondencyjne. Zawsze wyłącz prąd i zmierz multimetrzem, żeby nie było zwarcia. Dla bezpieczeństwa lepiej wezwij elektryka, jeśli nie czujesz się pewnie.

• Jakie błędy najczęściej popełniają przy podłączaniu?

  Największy grzech to podpięcie neutralnego zamiast fazy albo zamiana przewodów korespondencyjnych, światło nie działa lub mruga. Inny klasykzapominanie o wyłączeniu prądu, co kończy się iskrą. Zawsze rysuj schemat przed robotą i testuj po włączeniu.

• Jaka jest różnica między włącznikiem schodowym a krzyżowym?

  Schodowy to do dwóch miejsc, dwa zaciski podróżnikowe. Krzyżowy jest do trzech lub więcej, ma cztery zaciski i łączy się między schodowymi. Na schody z dwoma włącznikami bierz schodowe, na dłuższe korytarze, zestaw z krzyżowym.
