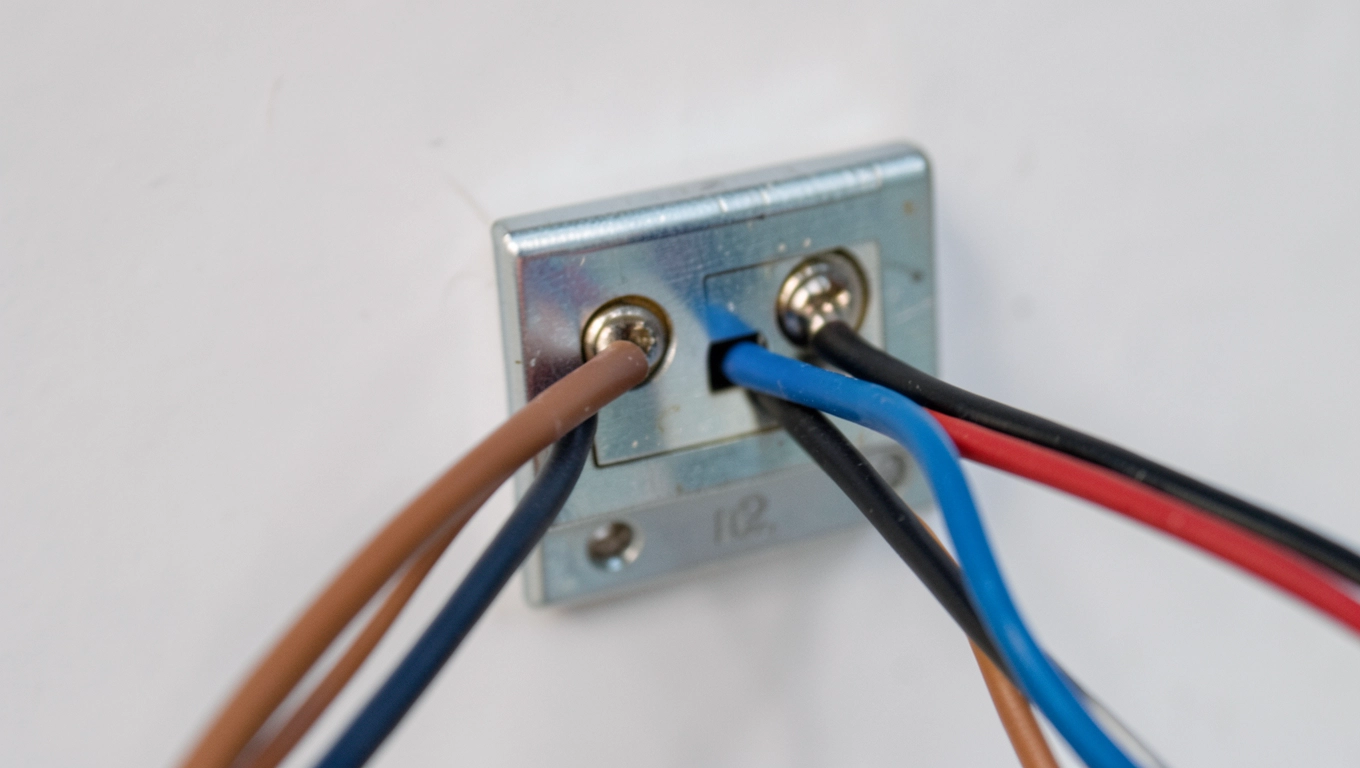

Czy wyłącznik krzyżowy można podłączyć jako schodowy? Podłączenie i różnice 2025

Stoisz na dole schodów, chcesz włączyć światło, potem idziesz na górę i chciałbyś je tam zgasić. Klasyka, prawda? Ale co jeśli potrzebujesz zrobić to samo z trzech, czterech, a nawet więcej punktów w długim korytarzu lub na wielopoziomowej antresoli? Wtedy pojawia się kluczowe zagadnienie dla wielu inwestorów i elektryków: Czy wyłącznik krzyżowy można podłączyć jako schodowy? Krótka i kluczowa odpowiedź dla każdego, kto chce zoptymalizować swoją instalację, brzmi: wyłącznik krzyżowy to nie jest to samo co wyłącznik schodowy, ale te dwa typy łączników, choć o odmiennej funkcji, są wręcz stworzone do efektywnej współpracy w rozbudowanych systemach oświetleniowych.

• Jak działa instalacja oświetlenia schodowego na 2 punkty sterowania?
• Kiedy i dlaczego w systemie pojawia się wyłącznik krzyżowy?
• Schemat podłączenia wyłączników schodowych i krzyżowych – Jak zrobić to poprawnie?
• Praktyczne zastosowanie wyłączników krzyżowych – Przykłady z instalacji

Analizując efektywność i wygodę sterowania oświetleniem w różnych konfiguracjach, często przyglądamy się, jak liczba punktów kontrolnych wpływa na złożoność i komfort użytkowania systemu. Poniższe zestawienie prezentuje porównanie typowych układów, co pozwala zrozumieć, kiedy i dlaczego stosuje się określone rozwiązania, symulując dane z analizy wielu standardowych projektów instalacyjnych.

Jak jasno widać, każdy dodatkowy punkt sterowania powyżej dwóch, dodany do podstawowego systemu, wprowadza do układu właśnie wyłącznik krzyżowy. Ten element rozszerza funkcjonalność i podnosi komfort użytkowania, choć wpływa na złożoność okablowania i nieco zwiększa koszty materiałów.

Powyższe dane to symulacja oparta na typowych kosztach materiałów (średnie ceny rynkowe wyłączników standardowej jakości w puszki Ø60mm, ceny przewodów YDYp 3x1.5mm² lub 4x1.5mm² - odpowiednio dla systemów 2 i 3+ punktowych). Wzrost kosztu dotyczy wyłącznie łączników i koniecznej liczby przewodów, nie uwzględnia robocizny, puszek instalacyjnych czy opraw oświetleniowych.

Zobacz także: Krzyżowy Wyłącznik Schodowy: Ile Żył Potrzebujesz w 2025? Poradnik Eksperta

Powyższy wykres stanowi wizualizację danych, jasno pokazując, że chociaż dodanie kolejnych punktów sterowania z użyciem wyłączników krzyżowych generuje dodatkowe koszty materiałów (zwiększona liczba i typ łączników oraz przewodów), korzyść w postaci maksymalizacji wygody (osiąganej już przy 3 punktach) pozostaje na stałym, wysokim poziomie.

Jak działa instalacja oświetlenia schodowego na 2 punkty sterowania?

Rozpoczynamy od fundamentów, czyli najprostszego układu sterowania oświetleniem z dwóch miejsc, powszechnie znanego jako system schodowy. Jego nazwa wzięła się od najczęstszego zastosowania – umożliwienia włączenia światła na jednym końcu schodów i wyłączenia go na drugim, i vice versa.

W swojej esencji, instalacja taka wykorzystuje dwa wyłączniki schodowe, umieszczone zazwyczaj na początku i na końcu ciągu komunikacyjnego. Obudowa typowego wyłącznika schodowego kryje trzy zaciski: jeden wspólny (często oznaczony literą L lub COM, co sugeruje wejście fazy w pierwszym łączniku lub wyjście do lampy w drugim) oraz dwa zaciski nazywane "korespondencyjnymi" (zwykle oznaczone cyframi 1 i 2 lub literami A i B).

Schematycznie wygląda to następująco: przewód fazowy (L) doprowadzany jest do zacisku wspólnego (L/COM) pierwszego wyłącznika schodowego. Z dwóch zacisków korespondencyjnych (1 i 2) tego wyłącznika wychodzą dwa osobne przewody, biegnące równolegle wzdłuż korytarza czy klatki schodowej, aż do drugiego wyłącznika schodowego.

Te dwa przewody korespondencyjne podłączane są do odpowiednich zacisków korespondencyjnych (1 i 2 lub A i B) drugiego wyłącznika schodowego. Zacisk wspólny (L/COM) drugiego wyłącznika schodowego jest punktem wyjściowym dla przewodu, który prowadzi bezpośrednio do zacisku zasilającego lampy.

Prąd płynie od fazy, przez pierwszy wyłącznik (jego ustawienie kieruje prąd na jeden z dwóch przewodów korespondencyjnych), następnie przez drugi wyłącznik (który zależnie od swojego ustawienia albo "przyjmuje" prąd z odpowiedniego przewodu korespondencyjnego i kieruje go do lampy, albo blokuje przepływ), do lampy, a następnie wraca przewodem neutralnym (N) do rozdzielnicy.

Logika działania polega na tym, że wyłączniki schodowe "przekazują" sobie sygnał poprzez te dwa przewody korespondencyjne. Każde przełączenie dowolnego z wyłączników schodowych zmienia stan obwodu – jeśli był otwarty (światło zgaszone), staje się zamknięty (światło zapalone), i odwrotnie.

Fascynujące jest to, że dzięki tej prostej konfiguracji, zmieniając pozycję dźwigni (lub przycisku) na dowolnym z dwóch łączników, zawsze zmienimy stan oświetlenia. System ten jest niezwykle niezawodny i powszechny w domowych instalacjach od dziesięcioleci.

Dla przykładu, w standardowym mieszkaniu z korytarzem o długości 5-10 metrów, taka instalacja na 2 punkty jest najczęściej stosowanym i wystarczającym rozwiązaniem. Używa się zazwyczaj przewodów o przekroju 1.5 mm² (np. YDYp 3x1.5 mm²) i standardowych puszek podtynkowych Ø60 mm.

Orientacyjny koszt samych wyłączników schodowych ze średniej półki to około 15-30 PLN za sztukę, co daje łączny koszt na poziomie 30-60 PLN za parę, nie licząc przewodów i puszek.

Choć prosty, system ten ma swoje ograniczenia. Pozwala na sterowanie światłem tylko z dwóch, z góry określonych punktów. Co zrobić, gdy potrzebujemy włączać i wyłączać światło z trzech, czterech, czy nawet większej liczby lokalizacji? Wtedy do gry wkracza właśnie dodatkowy element, który rozbudowuje tę podstawową strukturę.

System schodowy na 2 punkty jest zatem punktem wyjścia, matrycą, którą można, a w wielu nowoczesnych i praktycznych instalacjach wręcz należy, rozszerzyć. Zrozumienie jego działania jest fundamentalne do pojęcia roli i miejsca wyłącznika krzyżowego w całym układzie.

Patrząc na to z perspektywy projektanta, 2-punktowy system to solidna baza. Decyzja o rozszerzeniu go o wyłączniki krzyżowe wynika zazwyczaj z analizy funkcjonalności i komfortu użytkownika w kontekście specyfiki danego budynku czy pomieszczenia.

Nie ma tu mowy o luksusie, a o praktyczności. Bieganie tam i z powrotem tylko po to, żeby zgasić światło na drugim końcu korytarza czy innym piętrze, mija się z celem, szczególnie w budynkach komercyjnych czy większych domach mieszkalnych.

Przychodzi mi na myśl instalacja w pewnym starszym domu, gdzie pierwotnie były tylko dwa wyłączniki schodowe – na parterze i na piętrze. Lokatorzy notorycznie zapominali gasić światła, wchodząc po schodach na półpiętro do łazienki czy schodząc do piwnicy, gdzie światło było potrzebne tylko na chwilę. Właśnie takie sytuacje rodzą potrzebę rozbudowy systemu o więcej punktów.

Podstawowy układ 2-punktowy doskonale spełnia swoje zadanie w prostych scenariuszach, ale staje się niewystarczający tam, gdzie geometria budynku czy intensywność ruchu wymagają większej elastyczności sterowania oświetleniem.

To trochę jak z samochodem – podstawowy model zawiezie Cię z punktu A do B, ale w trasie na długie dystanse docenisz dodatkowe opcje, prawda? Tak samo wyłącznik krzyżowy dodaje ten niezbędny komfort, zmieniając standardowy system schodowy w coś znacznie bardziej zaawansowanego funkcjonalnie.

Kwestia bezpieczeństwa również odgrywa tu rolę. Brak możliwości zapalenia światła z punktu pośredniego, np. na spoczniku szerokiej klatki schodowej, może być realnym problemem. Schody stają się wtedy potencjalnie niebezpiecznym miejscem, zwłaszcza dla dzieci czy osób starszych.

Podsumowując ten wstęp do systemu schodowego na 2 punkty, jest to esencja sterowania z wielu miejsc, punkt odniesienia. Kiedy zrozumiemy jego logikę i fizyczność, łatwiej będzie pojąć, dlaczego w pewnym momencie system ten wymaga "infuzji" w postaci wyłącznika krzyżowego, aby sprostać większym wyzwaniom architektonicznym i użytkowym.

Kiedy i dlaczego w systemie pojawia się wyłącznik krzyżowy?

A więc masz już solidną podstawę: działający system sterowania oświetleniem z dwóch miejsc, oparty na wyłącznikach schodowych. Jest to idealne rozwiązanie dla standardowej klatki schodowej w domu parterowym z poddaszem czy krótkiego korytarza. Ale co się dzieje, gdy ściany zaczynają się piętrzyć, a korytarze wydłużać? Dokładnie wtedy standardowa instalacja przestaje być wystarczająca i pojawia się uzasadniona potrzeba włączenia do gry wyłącznika krzyżowego.

Wyłącznik krzyżowy, jak sama nazwa sugeruje (choć nie dosłownie tłumaczy jego funkcji przełączającej), jest kluczowym elementem w budowaniu systemu sterowania oświetleniem z trzech lub więcej punktów. Sam w sobie nie jest w stanie włączyć ani wyłączyć światła – zawsze musi współpracować z parą wyłączników schodowych.

Wyobraźmy sobie dom piętrowy. Potrzebujesz włączyć światło na dole, idąc schodami na pierwsze piętro. Tam chcesz je zgasić. To pokrywają dwa wyłączniki schodowe (jeden na dole, jeden na górze). Ale co jeśli na półpiętrze, w połowie schodów, jest wejście do pomieszczenia (np. łazienki, spiżarni) i chciałbyś mieć możliwość zapalenia lub zgaszenia światła w całym ciągu komunikacyjnym z tego miejsca?

W takiej sytuacji, system 2-punktowy na dwóch wyłącznikach schodowych okazuje się ślepym zaułkiem funkcjonalnym. Próba podłączenia kolejnego wyłącznika schodowego "w środku" instalacji skończyłaby się co najwyżej zwarciem lub brakiem działania.

I tu właśnie na scenę wkracza wyłącznik krzyżowy. Jego podstawowa rola w tym rozbudowanym układzie polega na... odwracaniu polaryzacji przewodów korespondencyjnych. Ma cztery zaciski (w standardowym, jednoklawiszowym wariancie): dwa wejściowe i dwa wyjściowe.

Wyłącznik krzyżowy instalowany jest ZAWSZE pomiędzy dwoma wyłącznikami schodowymi w torze przewodów korespondencyjnych. Przewody wychodzące z pierwszego wyłącznika schodowego wchodzą na zaciski wejściowe wyłącznika krzyżowego. Przewody wychodzące z zacisków wyjściowych wyłącznika krzyżowego biegną do kolejnego wyłącznika (innego krzyżowego, jeśli system ma więcej niż 3 punkty, lub do drugiego wyłącznika schodowego, jeśli to system 3-punktowy).

Za każdym razem, gdy przełączysz wyłącznik krzyżowy, "zamienia" on parami przewody, które przez niego przechodzą. To "skrzyżowanie" (stąd nazwa "krzyżowy") powoduje, że stan logiczny sygnału na wyjściu zmienia się względem wejścia. Ta z pozoru prosta funkcja jest kluczowa do zapewnienia, że niezależnie od stanu poprzednich wyłączników, przełączenie tego jednego spowoduje zmianę stanu oświetlenia.

Główne powody, dla których decydujemy się na użycie wyłączników krzyżowych, to przede wszystkim komfort użytkowania i bezpieczeństwo. W domu dwupiętrowym, klatka schodowa wymaga najczęściej sterowania z parteru, pierwszego piętra i ewentualnie z piwnicy lub poddasza – to już 3 lub 4 punkty, co wymaga wyłączników krzyżowych.

Inny typowy przykład to długi korytarz z kilkoma wejściami, np. z salonu, kuchni i sypialni. Bez wyłączników krzyżowych, aby zgasić światło, trzeba by iść aż do wyłącznika przy głównym wejściu do korytarza, co jest, mówiąc wprost, upierdliwe i nieefektywne. Dzięki wyłącznikom krzyżowym można zapalić światło wchodząc do korytarza z salonu, a zgasić je opuszczając korytarz do sypialni.

Praktyczne zastosowanie wielopunktowego sterowania jest szczególnie widoczne w budynkach użyteczności publicznej, biurowcach, hotelach czy magazynach, gdzie długie korytarze i klatki schodowe to standard. Tam, gdzie ruch ludzi jest intensywny i odbywa się w różnych kierunkach, możliwość sterowania światłem z każdego wejścia lub wyjścia z danego obszaru jest nie tyle wygodą, co koniecznością optymalizacji ruchu i zużycia energii.

Analizując projekty dużych obiektów, standardem jest, że każde wejście na klatkę schodową czy do długiego korytarza wyposażone jest w punkt sterowania światłem. Jeśli tych punktów jest więcej niż dwa, na 99% pojawią się wyłączniki krzyżowe.

Dodanie każdego wyłącznika krzyżowego oznacza, że możemy dołożyć jeden dodatkowy punkt sterowania w systemie. Teoretycznie, liczba wyłączników krzyżowych, które można umieścić między dwoma schodowymi, jest nieograniczona, co pozwala na stworzenie systemu o dowolnej liczbie punktów sterowania. W praktyce, ogranicza nas jedynie złożoność okablowania, koszt materiałów oraz... zdrowy rozsądek – montowanie wyłączników co metr mija się z celem.

Stosując wyłączniki krzyżowe, możemy również optymalizować rozmieszczenie oświetlenia i łączników. Zamiast kilku niezależnych obwodów sterowanych z jednego miejsca, możemy mieć jeden obwód sterowany z wielu miejsc. Pozwala to na zmniejszenie liczby wyłączników i puszek w niektórych miejscach, zwłaszcza tam, gdzie kumulowałoby się sterowanie z różnych pomieszczeń.

Ekonomia też gra rolę, choć na nieco innym poziomie niż koszt pojedynczego łącznika. Prawidłowo zaprojektowany i wykonany system z wyłącznikami krzyżowymi może przyczynić się do oszczędności energii, ponieważ łatwość wyłączenia światła z najbliższego punktu zmniejsza szansę, że zostanie ono zapalone niepotrzebnie na długi czas.

Podsumowując, wyłącznik krzyżowy staje się niezbędny w każdej sytuacji, gdy standardowa instalacja na 2 wyłączniki schodowe okazuje się niewystarczająca, a potrzebujemy rozszerzyć liczbę punktów sterowania światłem do trzech lub więcej. Jest to techniczne rozwiązanie problemu braku komfortu i bezpieczeństwa w rozbudowanych ciągach komunikacyjnych, które opiera się na prostej, acz genialnej funkcji "skrzyżowania" przewodów korespondencyjnych.

Schemat podłączenia wyłączników schodowych i krzyżowych – Jak zrobić to poprawnie?

Podłączenie wyłącznika krzyżowego w systemie ze schodowymi może wydawać się na pierwszy rzut oka skomplikowane, ale opiera się na bardzo logicznej zasadzie. Gdy poznamy tę zasadę i bezwzględnie przestrzegamy procedur bezpieczeństwa, zadanie to staje się całkowicie wykonalne dla osoby z podstawową wiedzą o elektryce.

Zanim w ogóle pomyślimy o przewodach i zaciskach, fundamentalna zasada brzmi: ODŁĄCZ ZASILANIE! Zawsze upewnij się, że obwód, przy którym pracujesz, jest pozbawiony napięcia. Skorzystaj z próbnika napięcia lub multimetru, aby dwukrotnie sprawdzić każdy przewód, zanim go dotkniesz. Bezpieczeństwo jest absolutnym priorytetem i nie podlega negocjacjom.

Typowy układ dla 3 punktów sterowania składa się z wyłącznika schodowego na początku, wyłącznika krzyżowego pośrodku i wyłącznika schodowego na końcu. W przypadku większej liczby punktów, pośrodku umieszczamy kolejne wyłączniki krzyżowe, łączone szeregowo.

Pierwszy wyłącznik schodowy (ten, do którego doprowadzony jest przewód fazowy L) ma zaciski L (lub COM), 1 i 2. Przewód fazowy (zazwyczaj czarny, brązowy lub szary) podłączamy do zacisku L.

Zaciski korespondencyjne 1 i 2 pierwszego wyłącznika schodowego połączone są DWOMA przewodami korespondencyjnymi z zaciskami wejściowymi pierwszego wyłącznika krzyżowego. Te przewody korespondencyjne bywają często oznaczane kolorem czerwonym, aby ułatwić identyfikację w puszce, ale nie jest to norma i równie dobrze mogą być to przewody innego koloru (z wyłączeniem niebieskiego - neutralny i żółto-zielonego - ochronny).

Wyłącznik krzyżowy ma cztery zaciski: dwa wejściowe (oznaczane np. IN1, IN2 lub L1, L2) i dwa wyjściowe (OUT1, OUT2 lub L3, L4). Te cztery zaciski tworzą dwie niezależne "ścieżki" wewnątrz łącznika. Gdy łącznik jest w jednej pozycji, IN1 jest połączone z OUT1, a IN2 z OUT2. Gdy jest w drugiej pozycji, połączenia "krzyżują się": IN1 łączy się z OUT2, a IN2 z OUT1.

Przewody korespondencyjne z pierwszego wyłącznika schodowego podłączamy do zacisków wejściowych (IN1 i IN2) pierwszego wyłącznika krzyżowego. Nie ma znaczenia, który przewód schodowy podłączysz do którego zacisku wejściowego krzyżowego (1 do IN1, 2 do IN2, czy 1 do IN2, 2 do IN1 – byle zachować porządek par), dopóki prawidłowo podłączysz wyjścia.

Z zacisków wyjściowych (OUT1 i OUT2) pierwszego wyłącznika krzyżowego wychodzą kolejne DWA przewody korespondencyjne. Jeśli jest to system 3-punktowy, biegną one bezpośrednio do drugiego wyłącznika schodowego. Podłączamy je do zacisków korespondencyjnych (1 i 2 lub A i B) drugiego wyłącznika schodowego.

Zacisk wspólny (L lub COM) drugiego wyłącznika schodowego jest punktem, z którego wychodzi przewód zasilający (potencjałem fazy, gdy światło jest zapalone) do lampy. Drugi przewód zasilający lampę to przewód neutralny (N), który biegnie bezpośrednio od rozdzielnicy do lampy, pomijając wszystkie wyłączniki.

Jeśli mamy więcej niż jeden wyłącznik krzyżowy w systemie (np. system 4-punktowy z dwoma krzyżowymi), przewody wychodzące z wyjściowych zacisków pierwszego krzyżowego (OUT1, OUT2) wchodzą na wejściowe zaciski drugiego krzyżowego (IN1, IN2). W ten sposób, ostatni wyłącznik krzyżowy w łańcuchu łączy się przewodami wyjściowymi z drugim (końcowym) wyłącznikiem schodowym.

Poprawność podłączenia sprowadza się do zasady: Faza wchodzi do pierwszego schodowego, wychodzi z drugiego schodowego do lampy. Wszystkie wyłączniki krzyżowe znajdują się "w środku" i manipulują stanem przewodów korespondencyjnych biegnących między wyłącznikami schodowymi.

Przy pracy z okablowaniem warto korzystać ze schematu dołączonego przez producenta do konkretnych modeli wyłączników. Symbole na wyłącznikach krzyżowych często przedstawiają dwie strzałki: skierowane do wewnątrz (oznaczają wejście przewodów korespondencyjnych) i skierowane na zewnątrz (oznaczają wyjście przewodów korespondencyjnych).

Użycie prawidłowych narzędzi – ściągacza izolacji, precyzyjnych śrubokrętów dostosowanych do typu zacisków (często spotyka się zaciski gwintowane lub sprężynowe), a przede wszystkim niezawodnego próbnika napięcia – jest kluczowe. Pamiętaj, by przewody były prawidłowo odizolowane na odpowiednią długość (instrukcje producenta łącznika podają tę wartość, np. 9-13 mm) i mocno osadzone w zaciskach, aby zapobiec iskrzeniu i ryzyku pożaru.

Jednym z częstych błędów przy samodzielnym montażu jest pomylenie zacisków wejściowych z wyjściowymi w wyłączniku krzyżowym lub zamiana ról między wyłącznikami schodowymi i krzyżowymi (próba podłączenia zasilania fazowego bezpośrednio do krzyżowego, co jest błędem). Wyłącznik krzyżowy nie przyjmuje bezpośrednio fazy z zasilania! Jest on elementem toru "przekazującego pałeczkę" między schodowymi.

Typowy koszt metra bieżącego przewodu YDYp 1.5 mm² (popularny do korespondencji) to około 1.5 - 2.5 PLN. Dla systemu 4-punktowego (dwa krzyżowe), gdzie odległości między łącznikami wynoszą np. 5, 8 i 5 metrów, potrzebujemy 2x(5+8+5) = 36 metrów przewodów korespondencyjnych, co daje koszt materiału na poziomie 50-90 PLN.

Montaż jednego wyłącznika, wraz z podłączeniem w puszce, zajmuje elektrykowi średnio 15-30 minut, w zależności od trudności dostępu i typu puszek (głębsze puszki instalacyjne, np. 60x60mm, ułatwiają pracę, ponieważ mają większą pojemność na przewody, których w systemie z wyłącznikami krzyżowymi jest sporo – w 4-punktowym systemie do puszki z krzyżowym dochodzi 8 przewodów: 4 wejściowe i 4 wyjściowe!).

Zlecenie montażu elektrykowi, mimo pozornego "prostego" schematu, gwarantuje zgodność z normami, bezpieczeństwo i prawidłowe działanie instalacji. Elektryk posiada niezbędne narzędzia i wiedzę praktyczną, w tym znajomość obowiązujących przepisów i norm elektrycznych (np. dotyczące doboru przekrojów przewodów i zabezpieczeń).

Prawidłowo wykonane podłączenie to gwarancja bezproblemowego użytkowania przez lata. Choć schemat nie jest tajemnicą kosmiczną, wymaga staranności, skupienia i rygorystycznego przestrzegania zasad bezpieczeństwa. Nie ma tu miejsca na "chyba dobrze podłączyłem".

Praktyczne zastosowanie wyłączników krzyżowych – Przykłady z instalacji

Gdy przejdziemy od teorii do praktyki, możliwości zastosowania wyłączników krzyżowych stają się oczywiste i niezwykle użyteczne. To nie jest ekstrawagancja, ale odpowiedź na konkretne potrzeby wynikające z nowoczesnej, lub po prostu, bardziej złożonej architektury budynków.

Najbardziej klasyczny przykład to oczywiście schody, ale nie te proste, jednobiegowe. Mówimy o klatkach schodowych w domach wielokondygnacyjnych (parter plus piętro, plus użytkowe poddasze, plus piwnica). Typowy dom z piwnicą i poddaszem użytkowym może wymagać 4 punktów sterowania: przy wejściu do piwnicy, na parterze (przy wejściu głównym lub salonie), na piętrze i na poddaszu. Tutaj niezbędne stają się wyłączniki krzyżowe między schodowymi.

W takim układzie, pierwszy wyłącznik schodowy znajdzie się np. w piwnicy, drugi (końcowy) na poddaszu. Pomiędzy nimi, na parterze i na piętrze, umieszczone zostaną wyłączniki krzyżowe. Dzięki temu włączysz światło schodząc do piwnicy, zgasisz na parterze, zapalisz idąc na piętro, zgasisz na poddaszu – pełna swoboda z dowolnego miejsca na trasie.

Mieszkania dwupoziomowe, czyli popularne mezonety, również są idealnym kandydatem do instalacji z wyłącznikiem krzyżowym. Choć mają tylko "jedne schody" łączące dwa poziomy, często istnieje potrzeba włączenia światła w holu dolnym i górnym, ale także... w połowie schodów, jeśli znajduje się tam np. duże okno tarasowe, którym wchodzimy do domu (tak, bywają takie projekty!). Standardowe dwa wyłączniki schodowe to za mało, by wygodnie operować światłem z trzech punktów.

Długie korytarze w dużych domach jednorodzinnych to kolejny typowy scenariusz. Wyobraźmy sobie korytarz o długości 15-20 metrów z drzwiami do wielu pomieszczeń. Wyłącznik przy wejściu do domu, drugi przy wejściu do salonu z drugiej strony korytarza, trzeci w pobliżu sypialni. Taka konfiguracja 3-punktowa realizowana jest za pomocą wyłącznika krzyżowego.

Obszerne, otwarte przestrzenie, np. typu living room, łączący salon, jadalnię i kuchnię, często wymagają oświetlenia górnego sterowanego z różnych stref funkcjonalnych. Jeśli mamy wejścia z holu (salon), od strony tarasu (jadalnia) i przejście do części gospodarczej (kuchnia), chcielibyśmy mieć możliwość włączania/wyłączania głównego światła z każdego z tych trzech miejsc. To zadanie dla systemu schodowo-krzyżowego.

W budynkach komercyjnych, korytarze o długości 30-50 metrów z licznymi biurami po bokach wymagają wielu punktów sterowania światłem – często przy każdym wejściu do korytarza, na jego końcach i w strategicznych miejscach pośrednich (np. przy węzłach sanitarnych). Tutaj stosowanie wyłączników krzyżowych na masową skalę jest normą.

Analizując dane z projektów oświetlenia w budynkach biurowych, w korytarzach o długości powyżej 20 metrów zazwyczaj projektuje się co najmniej 3 punkty sterowania (wejście A, punkt pośredni B, wyjście C). Każdy dodatkowy punkt kontrolny powyżej dwóch nieuchronnie wprowadza do projektu wyłącznik krzyżowy. W przypadku korytarzy o długości 50 metrów, posiadających np. 5 wejść z różnych części obiektu, system sterowania będzie bazował na 2 wyłącznikach schodowych i 3 wyłącznikach krzyżowych.

Przykład z życia wzięty: remont starej kamienicy i adaptacja piwnic na lokale użytkowe. Główna klatka schodowa schodziła na dwa poziomy piwnic, z wyjściami do kilku oddzielnych pomieszczeń magazynowych i technicznych. Pierwotnie było tam światło sterowane jednym włącznikiem na parterze – absolutny koszmar użytkowy. Zapalasz na górze, schodzisz w kompletnych ciemnościach w dół do pierwszego poziomu, po omacku szukasz wejścia do magazynu, wchodzisz, a światło nadal świeci na schodach, mimo że go nie potrzebujesz. Wracając, znowu frapująca podróż w ciemności do momentu wyjścia. Rozwiązanie? System z dwoma wyłącznikami schodowymi (parter, drugi poziom piwnicy) i wyłącznikiem krzyżowym na pierwszym poziomie piwnicy. Koszt samych łączników (standardowa seria): 2x wyłącznik schodowy ~50 PLN, 1x wyłącznik krzyżowy ~35 PLN. Łącznie 85 PLN. Koszt położenia dodatkowych przewodów korespondencyjnych w tym konkretnym przypadku (około 20m od parteru do pierwszego poziomu, 15m od pierwszego do drugiego): 35m x 2 przewody x 2 PLN/m = 140 PLN. Łączny koszt materiałów na rozbudowę układu sterowania (łączniki + przewody): ~225 PLN. Czas pracy elektryka: około 3 godziny. Komfort użytkowania: bezcenny i natychmiast odczuwalny.

Instalacja wyłączników krzyżowych to zatem nie tylko kwestia mody, ale przede wszystkim pragmatyczne podejście do projektowania oświetlenia w miejscach, gdzie ruch odbywa się z i do wielu punktów. Poprawia to płynność korzystania z przestrzeni, podnosi bezpieczeństwo, minimalizując ryzyko potknięcia czy upadku w niedoświetlonym obszarze.

Ponadto, zwiększona wygoda przekłada się często na zmniejszenie zużycia energii. Kiedy łatwo jest zgasić światło, użytkownicy są bardziej skłonni to robić, zamiast pozostawiać je zapalone "bo zaraz wrócą" albo "bo nie chce mi się wracać do włącznika". Chociaż trudno o ścisłe dane liczbowe bez indywidualnego pomiaru, w skali całego budynku, np. biurowego, oszczędności energetyczne z optymalnego sterowania oświetleniem mogą być znaczące.

Rozmiary wyłączników krzyżowych są standardowe i pasują do typowych puszek instalacyjnych, co ułatwia ich montaż nawet podczas modernizacji istniejących instalacji, pod warunkiem, że oryginalne okablowanie pozwala na dociągnięcie dodatkowych przewodów korespondencyjnych.

W dobie "inteligentnych" domów, systemy schodowo-krzyżowe wciąż mają swoje miejsce jako niezawodne, proste i relatywnie niedrogie rozwiązanie bazowe dla wielopunktowego sterowania oświetleniem, nie wymagające skomplikowanego programowania ani integracji z innymi systemami.

Podsumowując, praktyczne zastosowanie wyłączników krzyżowych jest szerokie i wynika z realnych potrzeb użytkowników. Wszędzie tam, gdzie dwa punkty sterowania to za mało, krzyżowy staje się nieodzownym elementem, transformując zwykłą instalację oświetleniową w system zapewniający pełen komfort i kontrolę.
