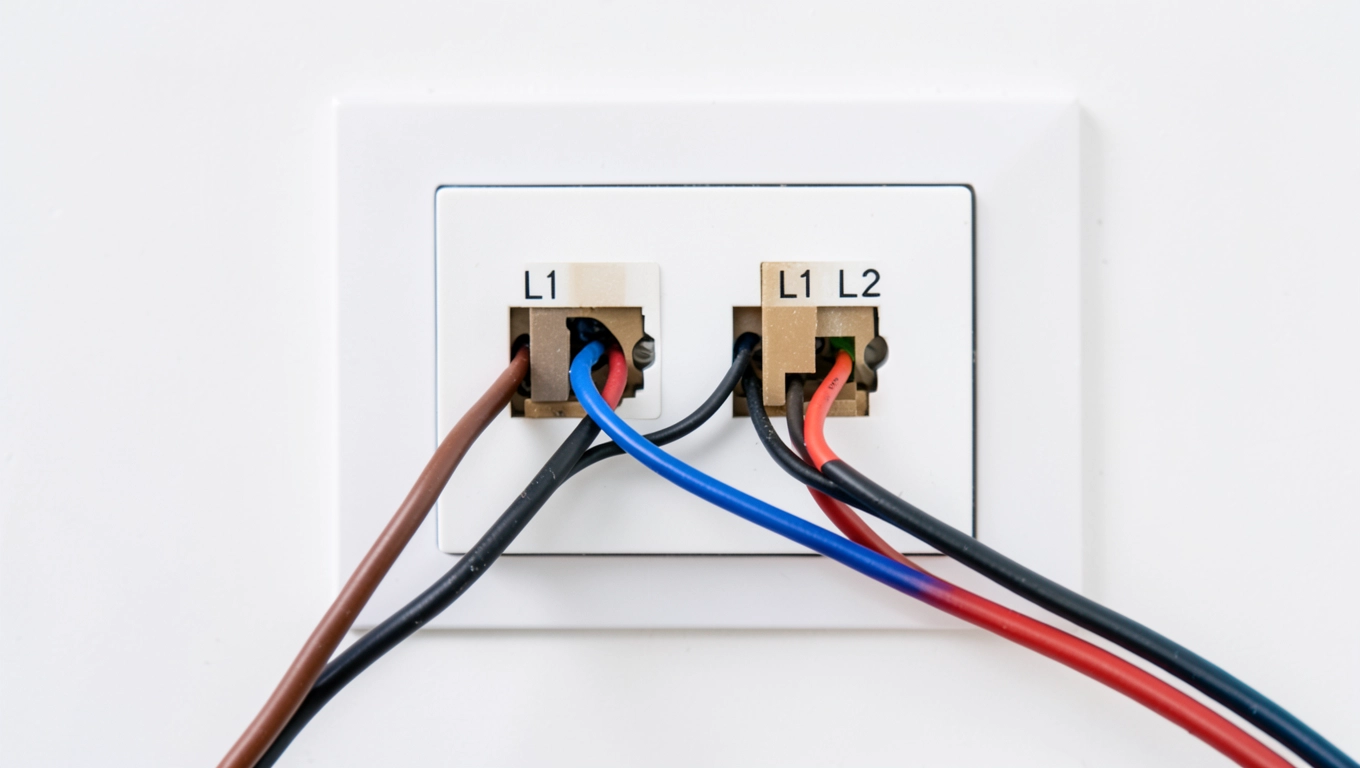

Jak podłączyć włącznik schodowy Ospel krok po kroku

Schody bez światła sterowanego z dołu i góry to codzienna udręka. Samo podłączenie włącznika schodowego Ospel zajmuje około trzydziestu minut, ale wymaga precyzji w rozpoznaniu zacisków i odłączeniu napięcia. Pomyłka między przewodem fazowym a korespondencyjnym nie tylko unieruchomi obwód, ale w skrajnym przypadku może narazić domowników na porażenie. Poniżej znajdziesz pełną ścieżkę od wyboru mechanizmu po pierwsze uruchomienie, z konkretnymi oznaczeniami, kolorami przewodów i pułapkami, o których milczy większość skróconych instrukcji.

• Czym różni się włącznik schodowy od krzyżowego
• Schemat podłączenia włącznika schodowego Ospel krok po kroku
• Bezpieczny montaż włącznika schodowego i typowe błędy
• Kiedy wezwać elektryka z uprawnieniami

Czym różni się włącznik schodowy od krzyżowego

Włącznik schodowy, nazywany też zmiennoprądowym lub świecznikowym, pozwala zapalać jedną lampę z dwóch różnych miejsc. Działa dzięki wewnętrznemu przełącznikowi jednobiegunowemu z trzema zaciskami: wspólnym L oraz dwoma wyjściami oznaczonymi najczęściej strzałkami lub symbolami 1 i 2. Po naciśnięciu klawisza obwód zamyka się raz przez jeden, raz przez drugi przewód korespondencyjny, a żarówka zapala się niezależnie od pozycji sąsiedniego łącznika.

Gdybyś potrzebował sterować oświetleniem z trzech lub więcej punktów, schematyczny duet schodowy nie wystarczy. Trzeci i każdy kolejny punkt musi być wyposażony w łącznik krzyżowy, który ma cztery zaciski i wewnętrznie przełącza polaryzację dwóch przewodów komunikacyjnych. Krzyżowy włącznik Ospel rozpoznasz po dwóch parach zacisków po bokach korpusu, podczas gdy schodowy ma zawsze trzy wejścia ustawione liniowo.

W praktyce schodowy sprawdza się w domach i mieszkaniach, gdzie liczba punktów sterowania nie przekracza dwóch. Typowe lokalizacje to klatki schodowe, długie korytarze, sypialnie z wyłącznikiem przy drzwiach i przy łóżku oraz garaże z wejściem od ogrodu. Gdy potrzebujesz sterowania z trzech miejsc, na przykład na schodach piętrowych z półpiętrem, wstawiasz w środku łańcucha jeden krzyżowy, a na końcach dwa schodowe. Taka konfiguracja działa bez żadnych dodatkowych przekaźników, bo fizyka obwodu opiera się wyłącznie na zmianie potencjału między dwoma przewodami komunikacyjnymi.

Kiedy wystarczy sam włącznik schodowy

Dwa punkty sterowania w jednej płaszczyźnie schodów, korytarz bez rozgałęzień, sypialnia z dwoma wejściami do pomieszczenia. To naturalne środowisko dla łącznika schodowego. Jego mechanizm jest prostszy niż krzyżowego, więc cena pozostaje niższa, a ryzyko pomyłki przy podłączaniu mniejsze. Jedynym wymaganiem technicznym jest doprowadzenie trzech przewodów o przekroju minimum jeden milimetr kwadratowy miedzi między obiema puszkami.

Kiedy potrzebny jest włącznik krzyżowy

Trzy lub więcej punktów sterowania oznacza konieczność zastosowania przynajmniej jednego krzyżowego. Jego wewnętrzna logika opiera się na jednoczesnym przełączeniu obu przewodów komunikacyjnych, dzięki czemu napięcie dociera do lampy niezależnie od kombinacji pozycji pozostałych łączników. W typowej klatce schodowej z sześcioma piętrami potrzebujesz dwóch schodowych na końcach i czterech krzyżowych pomiędzy nimi, co daje łącznie sześć punktów sterowania.

Schemat podłączenia włącznika schodowego Ospel krok po kroku

Cały proces podłączenia dzieli się na dziewięć etapów, z których każdy wymaga sprawdzenia braku napięcia próbnikiem. Przed rozpoczęciem wyłącz bezpiecznik obwodu oświetleniowego w rozdzielni i przyklej karteczkę z napisem „nie włączać" na pokrywę, aby domownicy przypadkowo nie przywrócili zasilania w trakcie pracy.

Krok 1. Zdejmij klawisze i ramki obu łączników, odkręcając śrubki montażowe śrubokrętem płaskim. Mechanizm Ospel z serii Karo, Sonata oraz Impresja trzyma się w puszce na rozporowych łapkach lub śrubkach, w zależności od typu puszki.

Krok 2. Zidentyfikuj przewody wychodzące z każdej puszki. W puszce górnej powinny znajdować się przewód fazowy L (kolor brązowy lub czarny w starszych instalacjach), przewód neutralny N (niebieski), ochronny PE (żółto-zielony) oraz dwa przewody komunikacyjne do puszki dolnej. W puszce dolnej dochodzi dodatkowo przewód fazowy zasilający, jeśli zasilanie prowadzisz od dołu, lub przewód do lampy.

Krok 3. Podłącz przewód fazowy L do wspólnego zacisku pierwszego łącznika, oznaczonego symbolem L lub strzałką skierowaną do wewnątrz. W katalogu Ospel zacisk wspólny zawsze znajduje się po jednej stronie korpusu, a dwa wyjścia po drugiej. Pomyłka w tym miejscu sprawi, że lampa będzie zapalać się w losowych momentach, bo faza trafi na przewód komunikacyjny.

Krok 4. Do dwóch pozostałych zacisków podłącz przewody komunikacyjne, najczęściej czarne lub szare, prowadzące do drugiego łącznika. Kolejność ich podłączenia nie ma znaczenia dla działania, ale producenci zalecają zachować tę samą numerację po obu stronach, aby przyszłe pomiary były prostsze.

Krok 5. W drugiej puszce powtórz schemat: przewody komunikacyjne trafiają na zaciski wyjściowe, a przewód do lampy lub przewód fazowy zasilający na zacisk wspólny L. Ta zamienność ról obu łączników to kluczowa cecha schematu schodowego. Nie ma rozróżnienia na „górny" i „dolny", oba mechanizmy są identyczne.

Krok 6. Połącz przewód neutralny N bezpośrednio z lampą, omijając oba łączniki. To ważne, bo łącznik schodowy przerywa jedynie fazę, a nie obwód zerowy. Przerwanie przewodu N w puszce spowodowałoby, że żarówka świeciłaby słabym światłem nawet przy wyłączonych klawiszach, przez pojemność pasożytniczą instalacji.

Krok 7. Podłącz przewód ochronny PE do zacisku uziemiającego oprawy oświetleniowej, jeśli lampa ma klasę ochronności I. W oprawach z tworzywa sztucznego i oznaczeniem klasy II przewód ochronny pozostaje niepodłączony, ale musi być doprowadzony do puszki na wypadek przyszłej wymiany lampy.

Krok 8. Sprawdź moment dokręcenia zacisków. Ospel stosuje zaciski śrubowe z momentem obrotowym od 0,6 do 0,8 niutonometra, co odpowiada lekkiej pracy śrubokrętem precyzyjnym. Zbyt mocne dokręcenie skręci gwint i zacisk straci sprężystość, zbyt luźne spowoduje grzanie się styku pod obciążeniem.

Krok 9. Włącz bezpiecznik i przetestuj działanie obu klawiszy. Zapalenie lampy z każdej pozycji oraz jej zgaszenie z drugiej strony potwierdza poprawność podłączenia. Jeśli lampa nie reaguje, wyłącz napięcie i sprawdź obecność fazy na zacisku wspólnym próbnikiem dwubiegunowym, który jednoznacznie rozróżnia napięcie od napięcia szczątkowego.

Znaczenie kolorów przewodów

Polska Norma PN-HD 60364 nakłada obowiązek stosowania kolorystyki: brązowy dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego. W starszych instalacjach z lat siedemdziesiątych i osiemdziesiątych możesz spotkać czarną fazę i szary neutralny, dlatego zawsze weryfikuj obecność napięcia próbnikiem, zanim dotkniesz żyły. Kolor przewodów komunikacyjnych nie jest regulowany normą, ale dobra praktyka elektryczna zaleca czerń lub szarość dla odróżnienia od przewodu fazowego.

Porównanie serii Ospel

Serię Karo wybierają najczęściej właściciele mieszkań remontujących pojedyncze obwody. Sonata oferuje większy przekrój zacisku, co przydaje się przy przewodach 2,5 mm² w domach jednorodzinnych. Impresja z zaciskami bezśrubowymi przyspiesza montaż, ale wymaga precyzyjnego odmierzenia długości żyły i wymaga wprawy przy wielokrotnym podłączaniu.

Schemat trzypunktowy z włącznikiem krzyżowym

Gdy potrzebujesz sterowania z trzech miejsc, na przykład na schodach z podestem pośrednim, pomiędzy dwa schodowe wstawiasz jeden krzyżowy. Przewody komunikacyjne ze schodowego górnego wchodzą w zaciski wejściowe krzyżowego, a wyjściowe biegną do schodowego dolnego. Wewnętrznie krzyżowy zamienia miejscami oba przewody przy każdym przełączeniu, dzięki czemu napięcie na lampie zmienia się niezależnie od pozycji pozostałych dwóch łączników. Taki układ wymaga czterech żył między puszkami zamiast trzech, dlatego planuj trasę kablową już na etapie bruzdowania ścian.

Bezpieczny montaż włącznika schodowego i typowe błędy

Bezpieczeństwo przy pracy z instalacją 230 V zaczyna się od wyłączenia napięcia i kończy na pierwszym teście pod obciążeniem. Norma PN-HD 60364 wymaga stosowania próbnika dwubiegunowego zamiast jednobiegunowego śrubokręta, bo ten ostatni pokazuje napięcie nawet na przewodzie zerowym w sieci TN-C za sprawą napięcia szczątkowego.

Pięć najczęstszych błędów

• Pomylenie zacisku wspólnego L z wyjściami. Skutek: lampa świeci losowo lub wcale, a próbnik wykazuje fazę na obu przewodach komunikacyjnych jednocześnie.
• Przerwanie przewodu neutralnego w puszce zamiast fazowego. Skutek: żarówka żarzy się przy wyłączonych klawiszach, co prowadzi do szybkiego zużycia LED-ów.
• Brak przewodu ochronnego PE przy lampie metalowej. Skutek: naruszenie klasy ochronności I i potencjalne zagrożenie porażeniem przy uszkodzeniu izolacji.
• Praca pod napięciem „tylko na chwilę". Skutek: najczęstsza przyczyna wypadków w gospodarstwach domowych. Dotknięcie dwóch przewodów jednocześnie grozi śmiertelnym porażeniem.
• Zbyt cienki przekrój przewodu komunikacyjnego. Skutek: spadek napięcia na długim odcinku powyżej 20 metrów, objawiający się migotaniem LED-ów.

Checklista bezpieczeństwa do wydruku

• Wyłącz bezpiecznik obwodu i oznacz rozdzielnię karteczką „nie włączać".
• Sprawdź brak napięcia próbnikiem dwubiegunowym na wszystkich żyłach w puszce.
• Zaizoluj odizolowane końcówki przewodów przed przypadkowym dotykiem.
• Pracuj na suchej powierzchni, w suchych rękawicach lub z czystymi suchymi dłońmi.
• Używaj izolowanych śrubokrętów z atestem do 1000 V.
• Po zakończeniu montażu przykręć puszki i ramki przed włączeniem napięcia.
• Pierwszy test wykonaj z bezpiecznej odległości, jedną ręką dotykając klawisza.

Trzy pytania przed rozpoczęciem pracy

Czy masz pewność, który bezpiecznik zasila dany obwód? W starszych rozdzielniach opisy bywają mylące, dlatego sprawdź napięcie próbnikiem w każdej puszce. Czy przekrój przewodów komunikacyjnych wynosi minimum jeden milimetr kwadratowy? Mniejszy przekrój jest legalny w obwodach oświetleniowych, ale przy długości powyżej 15 metrów może powodować migotanie. Czy lampa ma klasę ochronności I z zaciskiem PE? Jeśli tak, przewód ochronny musi być podłączony, nawet jeśli w domu nie masz uziemienia.

Kiedy wezwać elektryka z uprawnieniami

Samodzielny montaż włącznika schodowego w obrębie istniejącej instalacji mieszkaniowej jest w świetle polskiego prawa dozwolony, o ile nie naruszasz konstrukcji budynku i zachowujesz zasady normy PN-HD 60364. Są jednak sytuacje, w których wizyta fachowca z uprawnieniami SEP jest nieunikniona. Praca w instalacji trójfazowej, wymiana rozdzielni, modernizacja instalacji w budynku zabytkowym czy konieczność wystawienia protokołu pomiarów dla ubezpieczyciela wymagają osoby z uprawnieniami do 1 kV oraz wpisem do rejestru.

Jeśli po włączeniu napięcia czujesz zapach spalenizny, słyszysz trzaski w puszce lub widzisz przebarwienia na klawiszu, natychmiast wyłącz zasilanie i wezwij elektryka. Te objawy oznaczają przegrzewanie styków na skutek zbyt luźnego dokręcenia lub przekroczenia dopuszczalnego prądu obciążenia, co w przypadku opraw halogenowych 230 V zdarza się przy żarówkach powyżej 60 W na obwód.

Ograniczenia tej metody

Opisany schemat nie obejmuje automatyki budynkowej, sterowania smart home ani ściemniaczy współpracujących z łącznikiem schodowym. Włączenie ściemniacza w obwód schodowy wymaga dodatkowego przekaźnika lub wymiany łączników na wersje elektroniczne z komunikacją radiową. Próba podłączenia klasycznego ściemniacza w jeden z punktów sterowania zakończy się migotaniem lub uszkodzeniem modułu, bo ściemniacz oczekuje regulowanego potencjału na wyjściu, a nie dwóch przełączanych faz.

Podłączenie włącznika schodowego Ospel wymaga trzech przewodów między puszkami, precyzyjnego rozpoznania zacisku wspólnego oraz konsekwentnego przestrzegania zasad bezpieczeństwa. Trzydzieści minut pracy wystarczy, by klatka schodowa, korytarz lub sypialnia zyskały komfort sterowania z dwóch stron. Klucz tkwi w identyfikacji zacisków, dlatego warto przed rozpoczęciem pracy rozłożyć mechanizm i porównać oznaczenia z kartą katalogową producenta.

Zostaw komentarz z pytaniem o konkretny model lub konfigurację, w której utknąłeś. Każdy obwód ma swoje niuanse, a wspólne omówienie schematu pomaga następnym osobom, które trafią na podobny problem.

Źródła danych i normy: Polska Norma PN-HD 60364 „Instalacje elektryczne niskiego napięcia", katalogi techniczne producenta Ospel (seria Karo, Sonata, Impresja), dokumentacja próbników dwubiegunowych zgodnych z PN-EN 61243-3. Strona referencyjna: ospel.com.pl oraz sep.com.pl.
