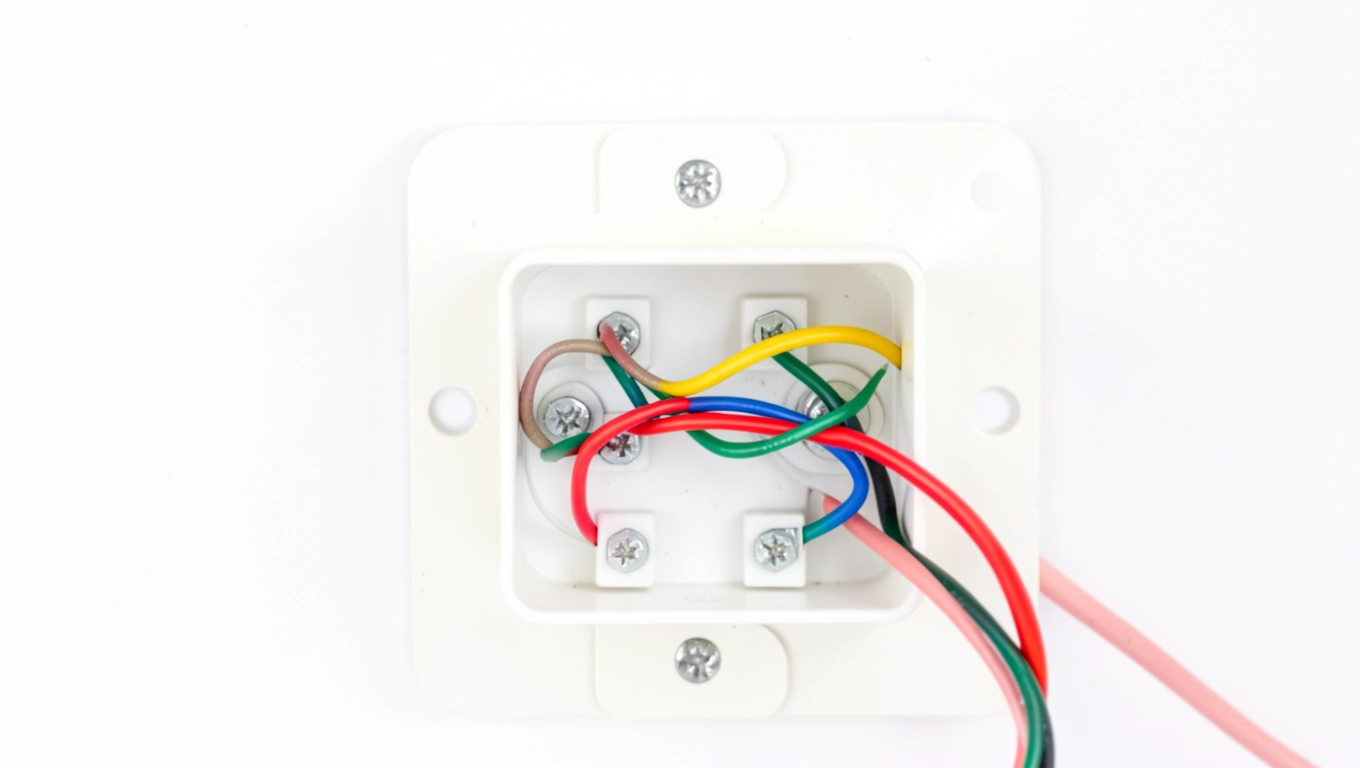

Jak podłączyć włącznik schodowy podwójny w 2026? Prosty poradnik
Sporo osób pojawia się u mnie po poradę, gdy połączenie podwójnego włącznika schodowego odmówiło posłuszeństwa przewody zamontowane niby dobrze, a światło albo nie reaguje, albo zmienia tryb w najbardziej nieoczekiwanym momencie. Problem zwykle wynika nie z samego włącznika, lecz z przeoczenia jednego drobiazgu w schemacie połączeń, a właśnie ten jeden szczegół potrafi zniweczyć całą pracę. Podwójny włącznik schodowy to jedno z najprzydatniejszych rozwiązań w domu pozwala wygodnie zapalać i gasić lampy zarówno na górze, jak i na dole schodów, ale tylko wtedy, gdy obwód jest poprawnie zamknięty. Przygotowałem dla ciebie kompletną instrukcję, która krok po kroku przeprowadzi cię przez cały proces od sprawdzenia narzędzi, przez identyfikację zacisków, aż po weryfikację działania.

- Przygotowanie narzędzi i komponentów do podłączenia podwójnego włącznika schodowego
- Schemat połączeń włącznika schodowego z dwoma punktami sterowania
- Krok po kroku podłączenie podwójnego włącznika schodowego instrukcja
- Weryfikacja i bezpieczeństwo po podłączeniu włącznika schodowego
- Pytania i odpowiedzi podłączenie podwójnego włącznika schodowego
Przygotowanie narzędzi i komponentów do podłączenia podwójnego włącznika schodowego
Zanim dotkniesz pierwszego przewodu, musisz mieć pewność, że dysponujesz kompletem elementów gwarantującym bezpieczną pracę. Podwójny włącznik schodowy składa się z dwóch jednobiegunowych przełączników dwupołożeniowych każdy z nich posiada trzy zaciski: wspólny (L1 lub COM) oraz dwa robocze (L2 i L3). Do prawidłowego działania obwodu potrzebujesz również przewód trójżyłowy rekomendowany NYM 3×1,5 mm² sprawdza się w standardowych instalacjach oświetleniowych, natomiast w przypadku większych obciążeń warto rozważyć przekrój 2,5 mm².
Wybierając włączniki, zwróć uwagę na ich parametry mechaniczne istotna jest tutaj trwałość ceramicznych elementów stykowych, które zapewniają stabilne połączenie anche przy częstym przełączaniu. Każdy z włączników powinien być oznaczony zgodnie z normą PN-EN 60669, co gwarantuje, że produkt przeszedł odpowiednie badania bezpieczeństwa. Na rynku znajdziesz modele z podświetleniem dioda sygnalizacyjna wymaga dodatkowego okablowania, więc jeśli nie planujesz tej funkcji, wybierz wariant bez LED.
Teraz przejdźmy do narzędzi. Bez których ani rusz: próbnik napięcia (najlepiej dwubiegunowy, żeby sprawdzić oba przewody), komplet wkrętaków izolowanych, obcęgi i szczypce płaskie do przycinania przewodów, striperek do zdejmowania izolacji bez naruszenia żyły miedzianej. Rękawice izolacyjne klasy II to absolutne minimum nawet jeśli wyłączyłeś bezpiecznik, nigdy nie masz stuprocentowej pewności, że obwód nie jest przypadkowo zasilany z innego źródła.
Przygotuj również multimetr cyfrowy przy jego pomocy zweryfikujesz ciągłość obwodu po zakończeniu montażu i upewnisz się, że nie doszło do zwarcia między żyłami. Warto mieć pod ręką czystą ściereczkę i spray kontaktowy, aby przed wpięciem przewodów przetrzeć zaciski i usunąć ewentualne ślady wilgoci czy kurzu. Kiedy wszystko leży przed tobą na stole roboczym, możesz przystąpić do planowania trasy przewodów ten etap jest często bagatelizowany, a potem generuje problemy.
Schemat połączeń włącznika schodowego z dwoma punktami sterowania
Zasada działania podwójnego włącznika schodowego opiera się na prostej zależności: dwa przełączniki sterują jednym obciążeniem, a stan lampy zmienia się przy każdym naciśnięciu dowolnego z nich. Mechanizm ten realizuje się poprzez połączenie tak zwanych zacisków przemiennych gdy jeden włącznik łączy przewód zaciskowy zaciskowi L2, drugi łączy go z L3, tworząc zamknięty obwód lub jego przerwanie. Kluczowe jest zrozumienie, że prąd płynie tylko wtedy, gdy oba włączniki ustawią ścieżkę w tym samym kierunku.
Schemat tradycyjny wygląda następująco: od rozdzielnicy biegnie przewód fazowy (L) do zacisku wspólnego pierwszego włącznika, następnie dwa przewody przemienne (najczęściej oznaczone kolorem czarnym i szarym) łączą oba włączniki między sobą. Od zacisku wspólnego drugiego włącznika wychodzi przewód do oprawy oświetleniowej, a powrót neutralny (N) oraz uziemienie (PE) biegną bezpośrednio z rozdzielnicy do lampy. W polskiej instalacji stosuje się najczęściej układ TN-C-S, gdzie ochrona i neutralny są rozdzielone dopiero w rozdzielnicy mieszkaniowej.
Na schemacie warto uwidocznić również funkcję mostka łączącego jest to przewód, który fizycznie nie istnieje między włącznikami, lecz symbolizuje alternatywną ścieżkę przepływu prądu. Każdy z włączników działa jak rozwidlenie toru kolejowego: prąd wjeżdża na wspólny zacisk i może opuścić go przez jedną z dwóch dróg, przy czym decyzję o kierunku podejmuje użytkownik. W praktyce oznacza to, że niezależnie od pozycji jednego włącznika, drugi zawsze pozwala zmienić stan lampy.
Przygotowując własny schemat, zacznij od lokalizacji lampy to ona determinuje, gdzie poprowadzisz przewody wracające. Następnie nanieś na kartkę punkty, w których zamontujesz oba włączniki, i połącz je z rozdzielnicą. Pamiętaj, że odległość między włącznikami wpływa na długość przewodów łączących przy trasach powyżej 15 metrów warto zwiększyć przekrój żyły do 2,5 mm², aby zminimalizować spadki napięcia.
Krok po kroku podłączenie podwójnego włącznika schodowego instrukcja
Krok pierwszy: odłącz zasilanie. Znajdź odpowiedni bezpiecznik w rozdzielnicy i wyłącz go, a następnie sprawdź próbnikiem, czy na przewodach w miejscu przyszłego montażu na pewno nie ma napięcia. Kontrolę wykonaj dwukrotnie za pierwszym razem przy wyłączonym bezpieczniku, za drugim przy włączonym, aby upewnić się, że tester działa poprawnie. Ten nawyk uratował niejednego elektryka przed porażeniem.
Krok drugi: doprowadź przewody do puszki pierwszego włącznika. Przewód trójżyłowy NYM 3×1,5 mm² wprowadź przez wyłamany otwór w puszce i zdejmij izolację na długości około 10 mm. Żyłę niebieską (neutralny) zostaw w tle nie będzie podłączana do włącznika, lecz przeznaczona do bezpośredniego połączenia z lampą. Żyłę żółto-zieloną (uziemiającą) równieżpozostaw w spokoju, chyba że obudowa włącznika wymaga uziemienia wtedy podłącz ją do dedykowanego zacisku.
Krok trzeci: podłącz przewód fazowy do zacisku wspólnego pierwszego włącznika. Żyłę brązową (lub czarną w starszych instalacjach) włóż do zacisku oznaczonego jako COM lub L1 i dokręć śrubkę z odpowiednim momentem zbyt luźne połączenie generuje nagrzewanie się styku, natomiast przewleczenie żyły może skutkować jej uszkodzeniem. Moment dokręcenia dla przewodów 1,5 mm² wynosi około 0,5 Nm.
Krok czwarty: połącz oba włączniki przewodami przemiennymi. Konieczne jest rozróżnienie żył standardowo stosuje się kolory črne i szare, ale w przypadku wątpliwości możesz oznaczyć je koszulkami termokurczliwymi. Doprowadź jedną żyłę do zacisku L2 pierwszego włącznika i taką samą żyłę do zacisku L2 drugiego, a drugą parę odpowiednio do zacisków L3 obu włączników. Zachowanie spójności kolorów jest kluczowe dla późniejszej diagnozy ewentualnych usterek.
Krok piąty: od drugiego włącznika poprowadź przewód do lampy. Od zacisku wspólnego drugiego włącznika biegnie przewód fazowy sterujący ( to on informuje lampę, czy ma się świecić), który łączysz z wejściem L oprawy. Przewody neutralny i ochronny kierujesz bezpośrednio do lampy, zachowując odpowiednią kolejność najpierw neutralny, potem ochronny, na końcu fazowy sterujący.
Krok szósty: zamontuj włączniki w puszkach i sprawdź stabilność połączeń. Wsuń każdy włącznik do puszki, przykręć śruby mocujące i delikatnie pociągnij za obudowę, aby upewnić się, że trzyma się pewnie. Przeczytaj jeszcze raz instrukcję włącznika producenci czasami umieszczają dodatkowe wymagania dotyczące momentu dokręcenia zacisków śrubowych.
Weryfikacja i bezpieczeństwo po podłączeniu włącznika schodowego
Po zakończeniu montażu nie spiesz się z włączeniem bezpiecznika. Najpierw wykonaj wizualną inspekcję wszystkich połączeń każdy przewód powinien być włożony do odpowiedniego zacisku, bez blaszek wystających poza obudowę. Sprawdź szczególnie, czy żyła ochronna (żółto-zielona) została prawidłowo podłączona do metalowej obudowy lampy, jeśli taka występuje.
Włącz zasilanie i przeprowadź próbę funkcjonalną. Naciskaj oba włączniki na zmianę lampa powinna zapalać się i gasnąć niezależnie od tego, który przełącznik był ostatnio użyty. Jeśli światło nie reaguje, sprawdź multimetrem ciągłość obwodu na każdym z odcinków. Najczęstsza przyczyna problemów to pomylenie zacisków wspólnych upewnij się, że faza dochodzi tylko do zacisku COM pierwszego włącznika, a nie do przemiennych.
Podczas pracy z włącznikami schodowymi obowiązują ściśle określone normy bezpieczeństwa. Norma PN-EN 50110 precyzuje zasady bezpiecznej pracy przy urządzeniach elektrycznych mówi ona wprost, że przed przystąpieniem do jakichkolwiek prac należy odłączyć wszystkie źródła zasilania i zabezpieczyć je przed przypadkowym włączeniem. Jeśli masz jakiekolwiek wątpliwości co do poprawności wykonanego połączenia, skonsultuj się z uprawnionym elektrykiem instalacja wymaga odbioru technicznego i sporządzenia protokołu zgodnie z przepisami budowlanymi.
Regularna konserwacja to podstawa długowieczności instalacji. Co kilka miesięcy warto poluzować włączniki i sprawdzić.stan zacisków poluzowana śruba może generować iskrzenie, które z czasem doprowadzi do uszkodzenia zarówno styków, jak i otaczających przewodów. Jeśli zauważysz ślady przebarwienia na obudowie lub nietypowy zapach, natychmiast odłącz zasilanie i przeprowadź szczegółową diagnostykę.
Podsumowując: podłączenie podwójnego włącznika schodowego to zadanie, które przy odrobinie wiedzy i ostrożności możesz wykonać samodzielnie. Kluczem jest zrozumienie zasady działania obwodu dwukierunkowego, precyzyjne zidentyfikowanie zacisków wspólnych oraz bezwzględne przestrzeganie zasad bezpieczeństwa. Kiedy całość zadziała poprawnie, odczujesz tę specyficzną satysfakcję, która przychodzi, gdy samodzielnie rozwiązany problem zamienia frustrację w dumę.
Pytania i odpowiedzi podłączenie podwójnego włącznika schodowego
Jakie narzędzia i komponenty są potrzebne do podłączenia podwójnego włącznika schodowego?
Do podłączenia potrzebne są: próbnik napięcia (najlepiej dwubiegunowy), izolowane wkrętaki, obcęgi, szczypce płaskie, striperki, rękawice izolacyjne klasy II, multimetr cyfrowy oraz spray kontaktowy. Wśród komponentów znajdziesz dwa jednobiegunowe przełączniki dwupołożeniowe (każdy z zaciskami COM, L2, L3), przewód trójżyłowy NYM 3×1,5 mm² (lub 2,5 mm² przy większych obciążeniach), puszki instalacyjne i opcjonalnie diodę LED.
Jak wygląda schemat połączeń podwójnego włącznika schodowego?
Faza L z rozdzielnicy trafia do zacisku wspólnego (COM/L1) pierwszego włącznika. Dwa przewody przemienne (najczęściej koloru czarnego i szarego) łączą zaciski L2 oraz L3 obu włączników. Od zacisku wspólnego drugiego włącznika wychodzi przewód fazowy sterujący do lampy. Przewody neutralny N i ochronny PE biegną bezpośrednio z rozdzielnicy do lampy.
Krok po kroku jak prawidłowo podłączyć przewody do włącznika?
1. Odłącz zasilanie i sprawdź brak napięcia próbnikiem.
2. Wprowadź przewód trójżyłowy do puszki pierwszego włącznika i zdejmij izolację na ok. 10 mm.
3. Podłącz żyłę fazową (brązową/czarną) do zacisku COM/L1 pierwszego włącznika.
4. Połącz przewody przemienne L2 i L3 między oboma włącznikami, zachowując spójność kolorów.
5. Od zacisku COM drugiego włącznika poprowadź przewód fazowy sterujący do wejścia L lampy.
6. Zamontuj włączniki w puszkach, dokręć śruby i sprawdź stabilność połączeń.
Jak zweryfikować poprawność działania po zamontowaniu włącznika schodowego?
Po zakończeniu montażu włącz bezpiecznik i przeprowadź wizualną inspekcję połączeń. Następnie naciskaj oba włączniki na zmianę lampa powinna zapalać się i gasnąć niezależnie od tego, który włącznik był ostatnio użyty. Jeśli światło nie reaguje, sprawdź multimetrem ciągłość obwodu i upewnij się, że faza jest podłączona tylko do zacisku COM pierwszego włącznika.
Na co zwrócić uwagę podczas konserwacji włącznika schodowego?
Co kilka miesięcy poluzuj włączniki i sprawdź stan zacisków luzująca się śruba może powodować iskrzenie i prowadzić do uszkodzenia styków. Zwracaj uwagę na przebarwienia obudowy lub nietypowy zapach; w takim przypadku natychmiast odłącz zasilanie i przeprowadź szczegółową diagnostykę. W razie wątpliwości skontaktuj się z uprawnionym elektrykiem.
