Oprawy schodowe z czujnikiem ruchu i zmierzchu 230V

Ciemne schody potrafią być prawdziwym poligonem - najpierw szukanie włącznika po omacku, potem niepewny krok, a na koniec irytujące pytanie, czy lampka w sypialni znów się nie zapaliła, bo ktoś zapomniał wyłączyć światło na górze. Oświetlenie schodowe z czujnikiem ruchu i zmierzchu rozwiązuje wszystkie trzy problemy jednym ruchem: zapala się samo, kiedy faktycznie wchodzisz na stopnie, gaśnie po kilkudziesięciu sekundach i nie rusza w dzień, gdy pokój i tak zalewa światło z okna. Dobrze dobrana oprawa potrafi obciąć rachunek za prąd o 80% w porównaniu z klasyczną lampką nocną, a przy okazji wygląda tak, jakby ktoś przemyślał projekt wnętrza, zamiast wiercić dziurę i przyklejać na nią plafoniera.

• Oprawa schodowa 230V z czujnikiem ruchu i zmierzchu - jak działa?
• Lampka schodowa LED 2W 230V PIR - parametry i warianty
• Montaż oprawy schodowej 230V w puszce ∅60 bez transformatora
• Najczęstsze błędy przy wyborze oświetlenia schodowego z czujnikiem ruchu
• Oprawa schodowa 230V - kiedy NIE stosować tego rozwiązania?
• Dobór oprawy - praktyczny poradnik w trzech krokach
• Normy i wymagania bezpieczeństwa
• FAQ - najczęstsze pytania
• Studium przypadku - schody dziesięciostopniowe
• Dane techniczne i źródła

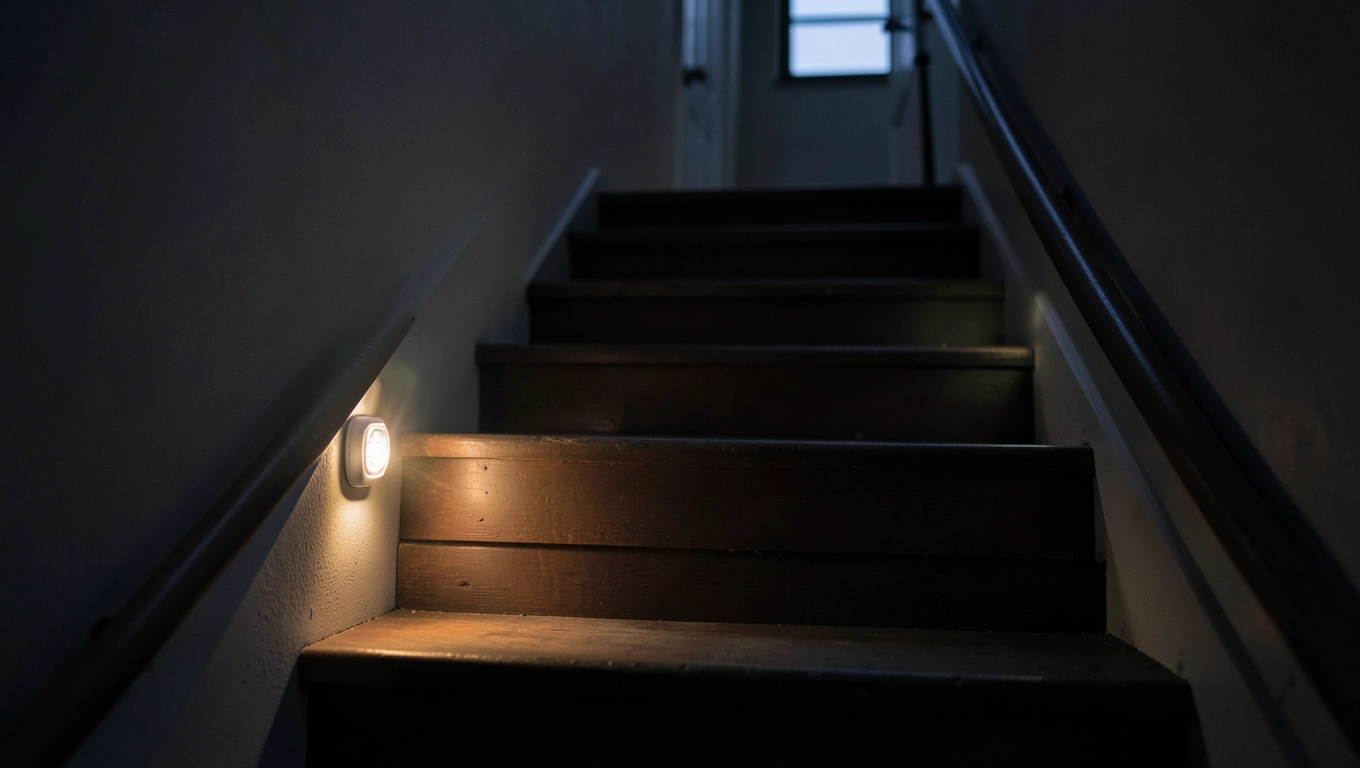

Oprawa schodowa 230V z czujnikiem ruchu i zmierzchu - jak działa?

Sercem takiej oprawy jest niewielki moduł PIR - pasywny czujnik podczerwieni, który nie wysyła żadnej wiązki, tylko nieustannie obserwuje otoczenie przez soczewkę Fresnela. Każdy człowiek wchodzący w pole widzenia emituje ciepło o temperaturze ciała, czyli promieniowanie w paśmie około 10 µm; soczewka rozdziela to pole na sektory, a gdy obserwowane tło zmienia się w obrębie kilku sąsiednich sektorów, elektronika odczytuje to jako ruch i podaje sygnał na przekaźnik wyjściowy.

Do sensora dołożony jest fotorezystor reagujący na natężenie światła otoczenia. Dzięki niemu oprawa „wie", że nie ma sensu zapalać się w środku dnia, kiedy ilość luxów przekracza ustawiony próg (zwykle 5-10 lx), więc przy silnym słońcu lampa pozostaje bierna nawet przy intensywnym ruchu. Zasięg detekcji w praktyce wynosi 2-3 metry wzdłuż kierunku podejścia i około 90° w poprzek, co na schodach o standardowej szerokości biegu (80-100 cm) pokrywa całą szerokość stopnia.

Po wykryciu ruchu i potwierdzeniu, że w pomieszczeniu jest ciemno, przekaźnik zwiera obwód i LED dostaje pełne 230 V AC z sieci, więc nie potrzebuje ani zasilacza, ani transformatora. Czas świecenia jest ustawiony fabrycznie na około 30-45 sekund, a kolejne wyzwolenie resetuje zegar, więc oprawa świeci tak długo, jak długo ktoś faktycznie chodzi po schodach.

Dlaczego 230 V, a nie 12 V?

Decyduje fizyka przewodu i sprawność przetwarzania. Przy 12 V ten sam LED o mocy 2 W pobiera prąd 167 mA - wąska ścieżka na laminacie grzeje się, a spadek napięcia na odcinku kilku metrów jest wyraźny. Przy 230 V prąd spada do niecałych 9 mA, więc przewód może być cienki, przekaźnik miniaturowy, a cały moduł zamyka się w obudowie mniejszej niż standardowy włącznik światła. Bez transformatora nie ma też strat cieplnych, które przy konwersji 230 V → 12 V sięgają 10-15% mocy.

Lampka schodowa LED 2W 230V PIR - parametry i warianty

Na rynku dominują dwa główne wątki techniczne: obudowa o okrągłym froncie do montażu w puszce ∅60 oraz prostokątna, wpuszczana w ścianę. Do najważniejszych cech użytkowych należą: moc 2 W (odpowiednik żarówki 20 W), strumień świetlny 90-110 lm, barwa światła 3000K (ciepła), 4000K (neutralna) lub 6000K (zimna) oraz stopień ochrony IP20, wystarczający w suchych korytarzach i klatkach wewnętrznych.

Kolorystyka obudowy to zazwyczaj trzy warianty: biały, czarny i srebrny (szlifowany lub anodowany aluminium). Biały znika w gładkiej ścianie po tynku, czarny rysuje wyraźny geometryczny akcent na betonowej klatce, a srebrny pasuje do stali szczotkowanej i nowoczesnych poręczy ze stali nierdzewnej. Barwę światła dobiera się do funkcji - ciepłą do sypialni i salonu, neutralną do korytarzy i przedpokoju, zimną do piwnic, garaży i pomieszczeń technicznych.

W katalogach najczęściej spotyka się przedział cenowy 63-84 zł za sztukę, w zależności od wariantu i producenta. Przy typowych schodach dziesięciostopniowych montuje się 8-10 opraw (po jednej co stopień lub co dwa), więc cała instalacja mieści się w przedziale 500-850 zł bez kosztu robocizny.

Kalkulator oszczędności - realne liczby

Lampka schodowa LED 2W 230V PIR pobiera w trybie czuwania poniżej 0,1 W, a świeci średnio 30 sekund na każde użycie schodów. Zakładając 30 przejść dziennie i cenę energii 0,85 zł/kWh, roczny koszt prądu wynosi około 0,43 zł. Tradycyjna lampka 25 W zostawiona na noc to 8 godzin × 25 W × 365 dni × 0,85 zł, czyli blisko 62 zł. Różnica - ponad 60 zł rocznie na jedną oprawę - przy dziesięciu oprawach sumuje się do kwoty pokrywającej niemal całą inwestycję w ciągu pierwszego roku użytkowania.

Montaż oprawy schodowej 230V w puszce ∅60 bez transformatora

Klucz do prostego montażu leży w standaryzacji: oprawa ma średnicę czoła 76-82 mm i trafia w klasyczną puszkę elektroinstalacyjną ∅60 mm zagłębioną w ścianie. Przy nowym budynku elektryk prowadzi przewód YDYp 3×1,5 mm² bezpośrednio do puszki przy każdym stopniu, w remontach wystarczy wyciąć otwór koronką 60 mm, wsunąć puszkę podtynkową i doprowadzić zasilanie istniejącym kanałem.

Podłączenie zajmuje dosłownie minutę: przewód fazowy (L, brązowy lub czarny) wchodzi na zacisk L modułu, neutralny (N, niebieski) na zacisk N, a ochronny PE (żółto-zielony) na zacisk uziemiający obudowy. Ponieważ napięcie zasilania to 230 V AC, moduł nie wymaga żadnego zasilacza ani driver'a - przekaźnik steruje bezpośrednio fazą, a mostek prostowniczy wewnątrz oprawy dostarcza stałe napięcie dla diody LED.

Po wsunięciu modułu w puszkę wystarczy przykręcić go dwoma śrubami montażowymi (zazwyczaj w zestawie) i nałożyć dekoracyjny front oprawy, który zatrzaskuje się na korpusie. Nie trzeba wiercić w tynku dodatkowych otworów ani stosować kołków rozporowych - cała mechanika trzyma się puszki instalacyjnej.

Schemat zasięgu i czasu świecenia

Większość modeli oferuje trzy regulowane parametry: czułość (zasięg od 1 do 3 m), czas świecenia (10-120 s) i próg zmierzchu (2-30 lx). Na schodach wąskich sprawdza się czułość maksymalna przy czasie 30 s - wystarczy, by spokojnie przejść dwa piętra, a zbyt krótki czas wyłączałby lampę w połowie drogi. Próg zmierzchu warto ustawić na 5-8 lx, czyli poziom odpowiadający zmierzchowi po zachodzie słońca, gdy w pomieszczeniu bez okien jest już ciemno.

Najczęstsze błędy przy wyborze oświetlenia schodowego z czujnikiem ruchu

1. Montaż zbyt nisko przy podstopnicy. Czujnik PIR działa najlepiej, gdy pole widzenia nie jest zasłonięte przez stopień powyżej. Zalecana wysokość to 15-20 cm ponad powierzchnią stopnia, czyli oś świecenia powinna znaleźć się na wysokości około 90-100 cm od podłogi w standardowym biegu schodowym.

2. Brak regulacji progu zmierzchu. Modele bez tej funkcji potrafią zapalać się w dzień, kiedy pada na nie cień przechodnia - wtedy lampa miga niepotrzebnie i zużywa energię. Wybieraj wariant z pokrętłem Lux lub z fabrycznie ustawionym progiem ≤ 10 lx.

3. Ustawienie zbyt krótkiego czasu świecenia. Przy 10-15 sekundach lampa gaśnie w połowie drogi na piętrze, co mija się z celem bezpieczeństwa. Optymalny czas dla schodów jednobiegowych to 30-45 sekund.

4. Zasilanie obwodu zbyt długim przewodem bez puszki przelotowej. Przy instalacji 230 V każde połączenie powinno być dostępne - puszka ∅60 to nie tylko uchwyt montażowy, ale też miejsce rozgałęzienia i ewentualnej naprawy.

5. Dobór barwy zimnej do wnętrz mieszkalnych. 6000 K na schodach domowych odbiera ciepło aranżacji i razi oczy przy wchodzeniu z ciemnego pokoju. Do mieszkań rekomendowana jest barwa 3000 K, która płynnie komponuje się z klasycznym oświetleniem sufitowym.

Oprawa schodowa 230V - kiedy NIE stosować tego rozwiązania?

PIR reaguje na zmianę temperatury, więc w otoczeniu mocno nagrzanym - przy kominku, piecu kaflowym, w saunie suchej - czujnik będzie się włączał samoistnie, reagując na ruch konwekcji gorącego powietrza. W takich wnętrzach lepiej sprawdza się klasyczny wyłącznik schodowy lub oprawa z czujnikiem radarowym (mikrofalowym) pracującym na częstotliwości 5,8 GHz.

Stopień ochrony IP20 dyskwalifikuje montaż w łazienkach, na klatkach zewnętrznych narażonych na deszcz, w nieogrzewanych altanach i przy basenach. Tam potrzebna jest wersja co najmniej IP44, a najlepiej IP65 z uszczelką silikonową.

Przy bardzo wąskich, kręconych schodach (średnica 90-110 cm) pole widzenia jednego czujnika może nie pokryć całego biegu. W takiej sytuacji montuje się oprawy co dwa stopnie i uzupełnia dodatkowymi czujnikami na półpiętrach albo stosuje rozwiązanie magistralne z centralnym sterownikiem.

Dobór oprawy - praktyczny poradnik w trzech krokach

Krok 1: Pomiar i planowanie

Zmierz szerokość i głębokość każdego stopnia. Przy stopniach o głębokości 25-28 cm oprawa powinna znaleźć się na ścianie bocznej lub podstopnicy w odległości 4-6 cm od krawędzi, by światło równo oświetlało krawędź następnego stopnia. Na schodach zabiegowych, gdzie ściana jest za wąska, montuje się oprawy w policzku schodów lub w podłodze przy krawędzi stopnia.

Krok 2: Kolor obudowy

Biały front znika na gładkiej ścianie po tynku gipsowym i sprawdza się w mieszkaniach w stylu skandynawskim. Czarny działa jak linia rysunku - wyznacza geometryczny rytm schodów, który widać nawet przy wyłączonym oświetleniu. Srebrny łączy się z poręczami ze stali nierdzewnej i dodaje lekkości industrialnym wnętrzom z odsłoniętym betonem.

Krok 3: Barwa światła

3000 K towarzyszy drewnianym stopniom dębowym lub jesionowym i buduje przytulność. 4000 K pasuje do betonu architektonicznego, mikrocementu i lastryko. 6000 K rezerwuj do piwnic, garaży i klatek zewnętrznych zadaszonych - tam, gdzie priorytetem jest maksymalna czytelność krawędzi, a nie nastrój.

Normy i wymagania bezpieczeństwa

Instalacja elektryczna schodów w budynkach mieszkalnych podlega normie PN-HD 60364 dotyczącej niskonapięciowych instalacji elektrycznych, a konkretnie jej części 7-722, która opisuje obwody oświetleniowe klatek schodowych. Według tej normy oprawy powinny być zasilane z obwodu chronionego wyłącznikiem różnicowoprądowym 30 mA, a przekroje przewodów nie mogą być mniejsze niż 1,5 mm² dla miedzi.

Zgodność z normą EN 60598 (oprawy oświetleniowe - wymagania ogólne) potwierdza, że produkt przeszedł badania termiczne, mechaniczne i elektryczne w notyfikowanym laboratorium. W praktyce oznacza to, że obudowa nie nagrzewa się powyżej 90°C nawet przy wielogodzinnej pracy, a izolacja wytrzymuje przebicie 4 kV. Wszystkie oprawy z oznaczeniem CE i deklaracją zgodności spełniają te wymagania.

Z punktu widzenia prawa budowlanego (Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie) klatki schodowe powinny mieć zapewnione średnie natężenie oświetlenia minimum 100 lx, jednak oprawa schodowa z czujnikiem pełni tu rolę uzupełniającą - główne oświetlenie klatki schodowej musi spełniać wymóg niezależnie od automatyki.

FAQ - najczęstsze pytania

Czy da się regulować czułość czujnika w już zamontowanej oprawie? Tak, większość modeli ma trzy pokrętła z boku modułu - dostęp po zdjęciu frontu oprawy, czyli bez konieczności wyciągania jej z puszki.

Czy montaż w drewnianej ścianie wymaga specjalnych puszek? W ścianie drewnianej lub kartonowo-gipsowej stosuje się puszki do płyt g-k (z wypustkami dociskowymi) o tej samej średnicy ∅60 mm, a przewód prowadzi się peszel ochronny, zgodnie z wymogami bezpieczeństwa pożarowego dla ścian palnych.

Co zrobić, gdy lampa świeci w dzień? Obróć pokrętło Lux w stronę oznaczenia „noc" lub sprawdź, czy w polu widzenia PIR nie pojawia się źródło ciepła - kaloryfer, kabel grzewczy w ścianie albo bezpośrednie światło słoneczne padające przez okno.

Studium przypadku - schody dziesięciostopniowe

Typowy bieg schodowy w domu jednorodzinnym ma dziesięć stopni o szerokości 90 cm. Montaż dziesięciu opraw z czujnikiem ruchu (po jednej co stopień) oznacza dziesięć niezależnych punktów świetlnych, każdy o mocy 2 W. Łączne zużycie energii przy 30 użyciach dziennie to 30 × 10 s × 10 opraw × 2 W / 3600 = 1,67 Wh dziennie, czyli około 0,6 kWh rocznie, co przy obecnej taryfie G11 kosztuje mniej niż 50 groszy.

Koszt inwestycji przy średniej cenie 74 zł za oprawę to 740 zł. Jeśli doliczyć puszki (po 4 zł) i przewód YDYp 3×1,5 mm² (ok. 30 zł za 10 m), całość zamyka się w kwocie około 810 zł. W porównaniu z instalacją klasyczną (10 kinkietów LED + łączniki schodowe + robocizna) oszczędność sięga 40%, a komfort użytkowania rośnie nieporównanie.

Dane techniczne i źródła

• PN-HD 60364-7-722:2018 - Instalacje elektryczne niskiego napięcia. Część 7-722: Obwody oświetleniowe klatek schodowych (PKN, Warszawa).
• EN 60598-1:2015 - Oprawy oświetleniowe. Wymagania ogólne i badania (CENELEC).
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), § 57 - oświetlenie klatek schodowych.
• Karty katalogowe producentów modułów PIR 230V AC, dokumentacja techniczna producentów oświetlenia schodowego LED, branżowe portele informacyjne.

Jeśli planujesz wymianę kinkietów na schodach albo remont klatki schodowej w kamienicy, oświetlenie schodowe z czujnikiem ruchu i zmierzchu w wariancie 230 V pozwala zamknąć temat jedną inwestycją: bez transformatora, bez dodatkowych sterowników, z montażem w typowej puszce ∅60 i oszczędnością sięgającą 80% w stosunku do klasycznego oświetlenia. Wystarczy pomiar, wybór koloru obudowy i barwy światła, by cała instalacja zajęła jeden dzień roboczy i pracowała bezobsługowo przez następne kilkanaście lat.
