Włącznik schodowy a zwykły co je różni i który wybrać?

To pytanie zwykle pojawia się wtedy, gdy jeden włącznik ma obsługiwać lampę z dwóch stron schodów, a zwykły przycisk nie daje takiej możliwości. Różnicę widać już w budowie: włącznik schodowy a zwykły to nie tylko inne oznaczenia, lecz także odmienna liczba zacisków i sposób przełączania przewodu fazowego. Poniższe wskazówki pozwolą dobrać właściwy typ, poprawnie rozumieć oznaczenia L, N i PE oraz uniknąć niebezpiecznego montażu. Największe ryzyko nie dotyczy samej instalacji, lecz pracy na obwodzie, w którym przypadkowo pozostawiono napięcie 230 V, bo takie napięcie nie staje się bezpieczne po dotknięciu przewodu.

• Włącznik schodowy a zwykły: czym różnią się te elementy
• Zasady oświetlenia schodów i bezpiecznego użytkowania
• Schemat podłączenia włącznika schodowego krok po kroku
• Jak podłączyć włącznik dwukierunkowy na schodach
• Czujnik ruchu i systemy smart jako alternatywa dla łączników
• Koszt, montaż i najczęstsze błędy
• Normy, źródła danych i parametry techniczne

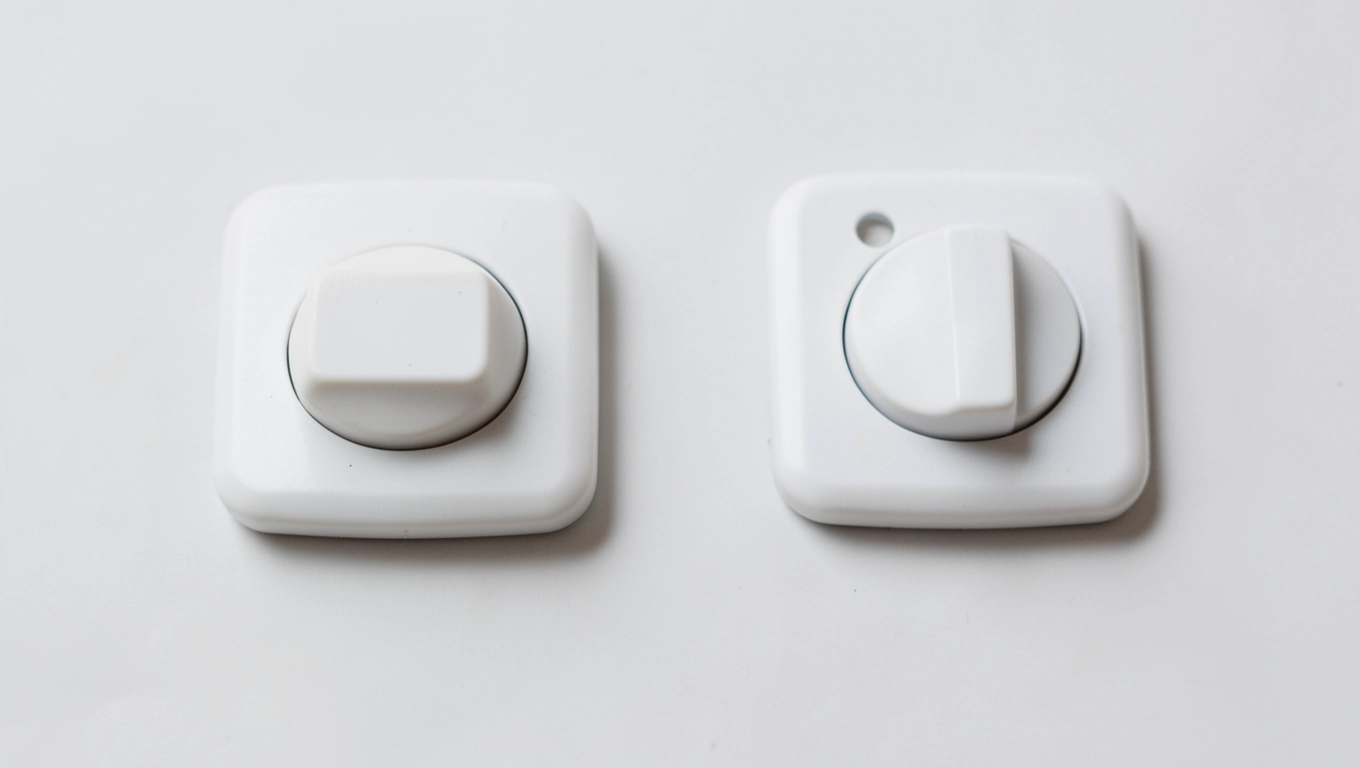

Włącznik schodowy a zwykły: czym różnią się te elementy

Zwykły włącznik światła ma zazwyczaj dwa zaciski: jeden dla przewodu fazowego, a drugi dla odcinka prowadzącego do lampy. Jego zadanie polega na prostym zamknięciu albo przerwaniu obwodu. Po naciśnięciu dźwigni styk łączy wejście z wyjściem, a po ponownej zmianie pozycji rozdziela je.

Łącznik schodowy ma trzy zaciski, ponieważ posiada styk przełączny. Jeden zacisk oznacza się literą L albo symbolem strzałki, natomiast dwa pozostałe oznacza się najczęściej numerami 1 i 2 albo strzałkami. Zmiana położenia klawisza przenosi fazę z jednego wyjścia na drugie, dzięki czemu para takich urządzeń może sterować jedną lampą z dwóch miejsc.

Nie należy mylić liczby zacisków z liczbą przewodów, które można bezrefleksyjnie podłączyć. Trzy zaciski oznaczają możliwość mechanicznego przełączenia jednego wejścia między dwoma wyjściami, ale układ nadal wymaga odpowiedniego połączenia. W puszce muszą znaleźć się przewody, które rzeczywiście tworzą tor sterowania, a nie przypadkowe wolne żyły.

Różnicę można rozpoznać także po symbolu na obudowie. Oznaczenie schodowego łącznika przypomina dwie przeciwnie skierowane strzałki albo znak zmiany kierunku przepływu. Zwykły włącznik bywa oznaczony pojedynczym symbolem załączenia. Warto odczytywać te oznaczenia przed zakupem, szczególnie gdy osprzęt ma podobny kształt i kolor.

Zasady oświetlenia schodów i bezpiecznego użytkowania

Źle oświetlone schody zwiększają ryzyko potknięcia, dlatego plan oświetlenia powinien uwzględniać nie tylko widoczność stopni, lecz także kierunek poruszania się. Według PN-EN 12464-1 orientacyjne natężenie na ciągach komunikacyjnych i schodach wynosi około 100-150 lx. Wartość trzeba jednak dostosować do materiału posadzki, obecności światła dziennego oraz lokalnych przepisów budowlanych.

Najbezpieczniejszy rozkład opraw prowadzi wzrok wzdłuż biegu schodów i nie pozostawia ostrych plam światła po jednej stronie. Oprawy umieszcza się zwykle nad stopniami lub przy ścianie, zależnie od konstrukcji i zastosowanego źródła światła. Lampy nie powinny oślepiać osoby schodzącej ani odbijać się w gładkiej powierzchni.

Jeżeli w pobliżu schodów znajduje się łazienka, pralnia albo inne pomieszczenie o podwyższonej wilgotności, należy dobrać osprzęt o odpowiednim stopniu ochrony IP. Sam włącznik nie powinien być montowany w miejscu, w którym będzie narażony na bezpośrednie zachlapanie. Parametr IP określa ochronę przed wnikaniem ciał stałych i wody, lecz nie zastępuje właściwego prowadzenia przewodów ani zabezpieczenia obwodu.

Przed rozpoczęciem pracy trzeba zlokalizować właściwy bezpiecznik i wyłączyć cały obwód, nie tylko sam włącznik. Próbnik napięcia należy sprawdzić na znanym, sprawnym źródle, a następnie skontrolować każdy przewód w miejscu pracy. Brak świecenia kontrolki nie gwarantuje braku napięcia, zwłaszcza gdy obwód jest źle opisany albo instalacja została przebudowana.

Schemat podłączenia włącznika schodowego krok po kroku

W klasycznym układzie przewód fazowy L dochodzi do pierwszego łącznika schodowego. Od jego dwóch zacisków wychodzą przewody łączące, prowadzone do zacisków oznaczonych 1 i 2 w drugim łączniku. Z drugiego urządzenia faza przełączona biegnie do lampy, a przewód neutralny N i ochronny PE prowadzi się bezpośrednio do oprawy oraz puszki zgodnie z projektem.

Prace zacznij od odłączenia zasilania i oznaczenia każdej żyły. Zdejmij izolację tylko na odcinku potrzebnym do solidnego osadzenia przewodu w zacisku, a odizolowaną końcówkę wsuń do oporu. Dokręcenie ma zapewnić kontakt metalowych powierzchni, lecz zbyt mocne ściśnięcie może uszkodzić żyłę albo mechanizm zaciskowy.

Do pierwszej puszki wprowadź przewód fazowy L, a do drugiej przewód przełączony do lampy. Pomiędzy urządzeniami poprowadź dwa przewody łączące, zachowując ich numery i oznaczenia z obu stron. Neutralny N oraz ochronny PE nie powinny być przerywane przez styki łącznika, bo ich zadaniem jest odpowiednie zasilanie i zabezpieczenie oprawy.

Po zakończeniu połączeń ułóż przewody w puszce tak, aby nie uciskały mechanizmu ani nie obciążały zacisków. Zamontuj ramkę i klawisz dopiero po sprawdzeniu, czy izolacja nie wystaje poza kostkę. Na tym etapie warto poprosić drugą osobę o kontrolę oznaczeń, zwłaszcza gdy w puszce znajdują się żyły kilku obwodów.

Jak podłączyć włącznik dwukierunkowy na schodach

Włącznik dwukierunkowy działa jak przełącznik, który przenosi fazę między dwoma przewodami łączącymi. W pierwszym łączniku faza trafia na zacisk L, a w drugim odpowiedni zacisk wyjściowy prowadzi do lampy. Po dojściu na górę jedno urządzenie wysyła napięcie jednym torem, po dojściu na dół drugie może przerwać obwód i zgasić światło.

W praktyce połączenie wygląda następująco: L do pierwszego łącznika, przewody 1 i 2 między urządzeniami, a faza przełączona z drugiego urządzenia do oprawy. N i PE prowadzi się do lampy oddzielnie. Taki układ nie wymaga podawania napięcia na oba łączniki, bo każdy z nich steruje tylko jednym odcinkiem fazowym.

Jeśli lampa ma metalową obudowę, PE nie może zostać pominięte. Przewód ochronny odprowadza prąd zwarciowy do układu zabezpieczeń, co pozwala wyłączyć obwód przez bezpiecznik lub wyłącznik różnicowoprądowy. Bez uziemienia uszkodzenie izolacji może pozostawić niebezpieczne napięcie na obudowie, której użytkownik dotyka podczas wymiany żarówki.

W starszych instalacjach kolory nie zawsze odpowiadają współczesnej legendzie, dlatego nie wolno ufać samemu brązowemu albo niebieskiemu kolorowi. Przed odłączeniem starego osprzętu oznacz każdy przewód próbnikiem i notatkiem. Warto sfotografować układ, bo po wyjęciu kostki łatwo pomylić dwa podobne odcinki.

Łącznik krzyżowy: sterowanie światłem z trzech i więcej miejsc

Gdy potrzebujesz sterować lampą z trzech punktów, pomiędzy dwa łączniki schodowe wstawia się łącznik krzyżowy. Urządzenie ma cztery zaciski i dwa niezależne tory przełączające, dlatego jednocześnie zamienia miejscami dwa przewody fazowe. Dzięki temu stan obwodu nie zależy od tego, w której pozycji pozostaje środkowy punkt sterowania.

Wzór jest prosty: dla X punktów potrzebujesz dwóch łączników schodowych i X, 1 łączników krzyżowych. Przykładowo przy czterech miejscach liczba krzyżowych wynosi trzy. Nie należy zastępować krzyżowego zwykłym włącznikiem, ponieważ zwykły element nie ma dwóch torów i nie odwróci obu przewodów jednocześnie.

Łącznik krzyżowy przypomina rozdroże prądu: dwa tory wiodą od pierwszego urządzenia, a po przełączeniu ich wzajemne połączenie zmienia relację faz, zanim sygnał dotrze do ostatniego łącznika. Jeżeli którykolwiek tor zostanie pomylony, lampa może świecić albo gasnąć tylko w określonej kombinacji ustawień, mimo że napięcie pozostaje prawidłowo doprowadzone.

Przy większej liczbie punktów warto oznaczyć każdy przewód numerem i punktem początkowym. W centralnej puszce krzyżowej uporządkowanie żył ma znaczenie, bo błędne sparowanie torów prowadzi do pozornie losowego zachowania lampy. Po włączeniu zasilania przetestuj wszystkie kombinacje klawiszy, lecz nie dotykaj odsłoniętych części instalacji.

Czujnik ruchu i systemy smart jako alternatywa dla łączników

Czujnik ruchu może zastąpić mechaniczne przełączanie, gdy światło ma zapalać się automatycznie przy wejściu na schody. Jego czujnik PIR wykrywa zmianę promieniowania podczerwonego, a moduł czasowy utrzymuje zasilanie przez ustawiony okres. Takie rozwiązanie ogranicza liczbę dotknięć klawisza, ale może wymagać montażu puszki o większej głębokości.

Systemy Wi-Fi, Zigbee i BLE różnią się sposobem komunikacji oraz zapotrzebowaniem na elementy pośrednie. Sterowanie przez Wi-Fi jest wygodne przy pojedynczym obwodzie, natomiast Zigbee lepiej sprawdza się w większej instalacji z repeaterami. BLE zużywa mniej energii, lecz zasięg i działanie zależą od konfiguracji urządzeń oraz sterownika.

Jeśli domownicy często zapominają o wyłączeniu światła, automatyzacja ma sens, bo ogranicza czas pracy oprawy. Przy małych dzieciach lub osobach starszych warto jednak zachować fizyczny łącznik, ponieważ działa on natychmiast i nie zależy od sieci. Inteligentny moduł nie powinien też przejmować obwodu oświetlenia awaryjnego, jeśli taki obwód wymaga sterowania wymuszonego.

Koszt, montaż i najczęstsze błędy

Koszt samego osprzętu wynosi zwykle od kilkunastu do kilkudziesięciu złotych za punkt, lecz cena robocizny zależy od dostępu do przewodów i liczby puszek. W nowej instalacji najwięcej kosztuje zaplanowanie tras kablowych, dlatego warto ustalić lokalizację łączników przed wykonaniem bruzd. Przy rozbudowie trzeba doliczyć demontaż starego osprzętu i kontrolę stanu przewodów.

Najczęstszy błąd to podłączenie fazy do zacisku 1 lub 2 zamiast do wejścia L. Wtedy układ może działać tylko w jednej pozycji, a po wymianie lampy pozostawić napięcie na oprawie. Innym problemem jest przerwanie przewodu neutralnego przez łącznik, co sprawia, że lampa nie świeci, mimo że w części instalacji nadal występuje napięcie.

Nie wolno łączyć żółto-zielonego PE z niebieskim N ani wykorzystywać PE jako przewodu sterującego. Takie połączenie zmienia funkcję ochronną instalacji i może prowadzić do porażenia. W puszce nie powinny też pozostawać ostre końcówki miedzi, które mogą przebić izolację podczas skręcania przewodów.

Przed uruchomieniem obwodu sprawdź ciągłość PE, obecność zabezpieczeń oraz poprawność połączeń za pomocą miernika. Sam fakt zapalenia się lampy nie potwierdza jeszcze, że ochrona przeciwporażeniowa działa prawidłowo. Po włączeniu zasilania nie wykonuj pomiarów na odsłoniętych stykach, nawet jeśli tester nie pokazuje napięcia.

Normy, źródła danych i parametry techniczne

Parametry oświetlenia oparto na wytycznych PN-EN 12464-1, dotyczących oświetlenia miejsc pracy we wnętrzach, w tym ciągów komunikacyjnych. Wymagania dotyczące bezpieczeństwa instalacji należy odnosić do aktualnych przepisów budowlanych, norm elektrycznych oraz dokumentacji technicznej obiektu. Przed zmianą istniejącej instalacji trzeba sprawdzić obowiązujące lokalne wymagania.

Wartości cenowe mają charakter orientacyjny i obejmują typowy osprzęt dostępny na polskim rynku oraz robociznę w niewielkim domowym obwodzie. Nie stanowią kosztorysu. Dokładna wycena zależy od długości tras, rodzaju ścian, liczby puszek, konieczności wykonania bruzd i sposobu wykończenia powierzchni.

Źródła danych i norm: PN-EN 12464-1, „Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Wnętrza”; Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, aktualny tekst ujednolicony; dokumentacja producentów osprzętu i opraw, dostępna na stronach producentów oraz w kartach katalogowych. Orientacyjne ceny można sprawdzić w internetowych porównywarkach i katalogach sklepów elektrycznych, a parametry techniczne w instrukcjach wybranego osprzętu.

Jeśli planujesz montaż w nowym budynku, wybierz układ z dwoma łącznikami schodowymi, a przy trzech punktach dodaj jeden łącznik krzyżowy. Przy istniejącej instalacji najpierw ustal, czy przewody łączące rzeczywiście dochodzą do obu puszek, ponieważ sama obecność trzech żył nie gwarantuje poprawnego schematu. W razie niepewności zleć sprawdzenie obwodu elektrykowi z uprawnieniami, zamiast eksperymentować na napięciu 230 V.
