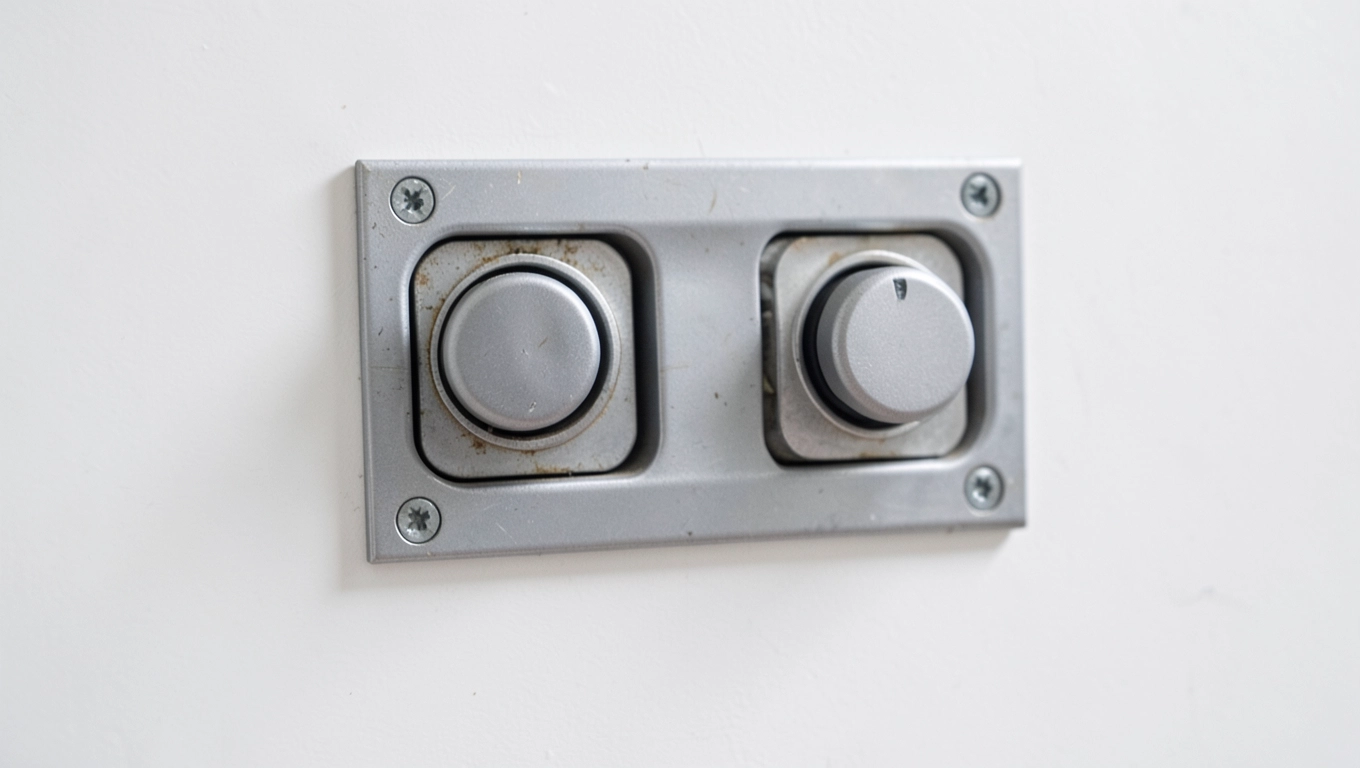

Włącznik schodowy podwójny jako zwykły – czy to w ogóle działa?

Podwójny włącznik schodowy może działać jak zwykły wyłącznik pojedynczy, o ile poprowadzisz do niego fazę i podepniesz wybrane zaciski zgodnie ze schematem producenta. Pytanie, które przyciąga Cię do tego tematu, zwykle nie dotyczy samej możliwości technicznej, lecz realnego ryzyka: przegrzania styków, braku oznaczenia na obudowie albo niezgodności z obowiązującą normą. Poniżej znajdziesz pełne rozwinięcie tego zagadnienia, z konkretnym okablowaniem, fizyką działania i konsekwencjami wyboru, którego większość poradników nie tłumaczy dogłębnie.

• Schemat podłączenia podwójnego włącznika schodowego jako zwykłego
• Włącznik podwójny schodowy a zwykły kluczowe różnice
• Najczęstsze błędy przy montażu podwójnego włącznika schodowego

Schemat podłączenia podwójnego włącznika schodowego jako zwykłego

Najprostsza konfiguracja wymaga doprowadzenia przewodu fazowego (L) do wspólnego zacisku oznaczonego symbolem „L" lub strzałką skierowaną do wewnątrz mechanizmu. Drugi zacisk w sekcji, którą chcesz aktywować, łączysz z przewodem neutralnym oprawy oświetleniowej, natomiast powrotny przewód neutralny prowadzisz bezpośrednio z rozdzielni do lampy, omijając sam łącznik.

Taki montaż wykorzystuje fakt, że łącznik schodowy podwójny składa się z dwóch niezależnych modułów po dwa zaciski plus jeden wspólny. Każdy moduł może pracować samodzielnie, jak prosty wyłącznik jednobiegunowy. Klucz tkwi w fizyce styku: mechanizm dźwigniowy zwiera lub rozwiera obwód w jednym punkcie, więc prąd płynie tylko wtedy, gdy dźwignia znajduje się w pozycji „ON".

W praktyce oznacza to konieczność użycia trzech żył w przewodzie zasilającym: brązowej fazy, niebieskiej neutralnej oraz żółto-zielonej ochronnej, którą podłączasz do zacisku PE puszki, jeśli obudowa łącznika ją przewiduje. Pominięcie przewodu ochronnego przy metalowej ramce stanowi poważny błąd montażowy i niezgodność z normą PN-HD 60364.

Schemat elektryczny prezentuję w najczystszej formie: faza L → zacisk wspólny → zacisk wyjściowy modułu → oprawa oświetleniowa → neutralny N → rozdzielnia. Wszystkie pozostałe sekcje łącznika pozostają niepodłączone. Użycie jednej sekcji z dwóch dostępnych nie obniża trwałości mechanizmu, ponieważ każdy moduł przechodzi niezależne testy wytrzymałościowe producenta.

Przed rozpoczęciem pracy wyłącz napięcie w rozdzielni i sprawdź brak fazy miernikiem. Pojedynczy błąd przy tego typu montażu zwykle nie kończy się porażeniem, ale mostkowanie obu modułów przy włączonych klemach potrafi przepalić styki w ciągu kilku sekund.

Włącznik podwójny schodowy a zwykły kluczowe różnice

Różnica między łącznikiem schodowym podwójnym a klasycznym wyłącznikiem jednobiegunowym sprowadza się do liczby niezależnych torów prądowych umieszczonych wewnątrz jednej obudowy. Zwykły wyłącznik obsługuje jeden obwód, podwójny schodowy umożliwia sterowanie dwoma obwodami z jednego miejsca, ale każdy z nich działa na identycznej zasadzie fizycznej jak pojedynczy łącznik.

Producenci oznaczają zaciski schodowe strzałkami wskazującymi kierunek przepływu, co pomaga rozpoznać moduł przy pierwszym montażu. W łączniku zwykłym takie oznaczenia są rzadziej spotykane, bo schemat pozostaje oczywisty. Parametry elektryczne obu rozwiązań pokrywają się w zakresie 10 A oraz 250 V AC, choć jakość styków w produkcie schodowym bywa wyższa ze względu na projekt pod kątem intensywniejszej eksploatacji.

Drugą różnicą jest głębokość puszki instalacyjnej potrzebna do bezpiecznego ułożenia przewodów. Podwójny moduł zajmuje więcej miejsca, więc wymaga puszki o głębokości minimum 45 mm. Próba upchnięcia okablowania w płytszej puszce prowadzi do odkształceń izolacji w ciągu kilku lat.

Trzecia różnica dotyczy kompatybilności z systemami inteligentnego domu. Łącznik schodowy podwójny łatwiej integrujesz z modułami przekaźnikowymi KNX czy Zigbee, ponieważ każda sekcja daje Ci oddzielny punkt sterowania. W przypadku zwykłego wyłącznika integracja wymaga dodatkowego przekaźnika.

Parametry techniczne w liczbach

Interpretacja tabeli: litera „X" przy natężeniu oznacza przystosowanie do obciążeń indukcyjnych i pojemnościowych, w tym stateczników elektronicznych. Czterdzieści tysięcy cykli przy dwóch sekcjach roboczych oznacza dwadzieścia tysięcy na każdą, czyli realną żywotność wystarczającą na ponad dwadzieścia lat zwykłej eksploatacji.

Kiedy użycie podwójnego włącznika schodowego jako zwykłego ma sens

Remont albo wymiana osprzętu to moment, gdy najczęściej wykorzystujesz posiadany zapas. Jeśli leży Ci w szufladzie komplet schodowy, a brakuje pojedynczego wyłącznika do łazienki lub garderoby, spokojnie podłączasz go w trybie jednosekcyjnym. Oszczędzasz czas i pieniądze, a instalacja spełnia normy.

Inny scenariusz to przygotowanie instalacji pod przyszłą rozbudowę oświetlenia. Dzisiaj podłączasz jedną sekcję i obsługujesz kinkiet, za rok dociągasz drugą sekcję, podłączasz dodatkowy reflektor i masz dwa niezależne obwody bez kucia ścian. To rozwiązanie, które planiści instalacji stosują od lat w budynkach wielorodzinnych.

Trzeci scenariusz dotyczy sytuacji, gdy potrzebujesz fizycznie większego przycisku z powodu ograniczeń wzroku lub sprawności ręki. Modele schodowe oferują szersze płytki klawiszy, co ułatwia obsługę osobom starszym.

Kiedy podwójny włącznik schodowy jako zwykły nie jest dobrym pomysłem

Nie stosuj tej konfiguracji przy obciążeniach powyżej 10 A, na przykład przy gniazdkach ogrodowych obsługujących kosiarkę albo spawarkę. Moduł schodowy ma mniejszy zapas mocy niż dedykowany łącznik jednobiegunowy o natężeniu 16 A. Poza tym mostek instalacyjny musiałby obsługiwać obwód trójfazowy, a to zupełnie inna kategoria sprzętu.

Nie używaj jednego modułu podwójnego łącznika do sterowania oświetleniem ściemniaczowym lub LED ze ściemniaczem dotykowym. Obwody ściemniające wymagają dedykowanego okablowania z przewodem zerowym prowadzonym bezpośrednio do puszki łącznika. Łącznik schodowy podwójny nie ma takiej topologii, bo nie posiada zacisku N.

Nie montuj łącznika schodowego podwójnego w roli zwykłego wyłącznika bez uprzedniego sprawdzenia, czy drugi moduł został fizycznie oznaczony zaślepką. Pozostawienie odsłoniętych zacisków grozi przypadkowym dotykiem przy wymianie klawisza za kilka lat.

Najczęstsze błędy przy montażu podwójnego włącznika schodowego

Najczęstszy błąd to podłączenie obu modułów równolegle do jednego obwodu z myślą o zwiększeniu natężenia. Mechanizm dźwigniowy w każdej sekcji zwiera tylko jeden punkt stykowy, więc połączenie równoległe sumuje rezystancje styków, ale niczego nie zyskuje przy obciążeniu rezystancyjnym. Przy LED-ach z driverami pojemnościowymi równoległy układ generuje dodatkowy skok prądu przy włączaniu.

Kolejny częsty błąd to pomylenie zacisku wspólnego L z zaciskiem wyjściowym. W łączniku schodowym oba wyglądają podobnie, a różnią się tylko kierunkiem strzałki. Skutkiem takiej pomyłki jest stałe świecenie lampy w pozycji wyłączonej albo brak reakcji na przełączenie.

Trzeci błąd wynika z pośpiechu i polega na odwróceniu funkcji przewodów w krótkim odcinku między puszką a oprawą. Faza trafia do neutralnego zacisku lampy, a niebieski przewód do styku łącznika. Wtedy na oprawie pojawia się napięcie nawet przy wyłączonym oświetleniu, co dla technika serwisowego oznacza realne zagrożenie porażeniem przy wymianie żarówki.

Prawidłowy montaż weryfikujesz próbą funkcjonalną: lampa reaguje natychmiast, klawisz odgina się wyraźnie, a przy wyłączonej pozycji miernik na oprawie wskazuje zero wolt. Brak reakcji oznacza przerwę w obwodzie, ciągłe świecenie oznacza zamienione żyły w kablach.

Czwarty błąd dotyczy doboru puszki. Standardowa puszka podtynkowa do łączników zwykłych ma głębokość 40 mm. Mechanizm podwójnego łącznika wymaga 60 mm, a najlepiej 70 mm przy grubszej warstwie tynku mineralnego. W ciasnej puszcze izolacja przewodów odkształca się w ciągu pięciu lat, co prowadzi do zwarcia łukowego.

Piąty, niestety wciąż powszechny błąd, to pozostawienie napięcia w obwodzie podczas montażu. Wyłączenie samego łącznika w ścianie nie odcina fazy, bo przewód zasilający prowadzi z rozdzielni przez puszkę przelotową. Bezpieczna praca wymaga wyłączenia bezpiecznika w rozdzielni i kontroli miernikiem.

Kryteria wyboru łącznika do montażu w trybie pojedynczym

Dobry łącznik schodowy podwójny do pracy jako zwykły musi mieć przynajmniej stopień ochrony IP20, certyfikat CE oraz oznaczenie normy PN-EN 60669-1. Tani produkt bez certyfikatu potrafi mieć styki z mosiądzu niskotopliwego, które po dwóch latach eksploatacji przy obciążeniu 8 A pokrywają się tlenkami i grzeją się do pięćdziesięciu stopni Celsjusza.

Zwróć uwagę na rodzaj klawisza. Modele z centralną płytką dotykową działają na dźwigni mechanicznej, więc reagują nawet przy mokrych rękach. Modele dotykowe elektroniczne wymagają przewodu neutralnego w puszcze, co komplikuje montaż w trybie pojedynczym.

Przy zakupie sprawdź liczbę cykli gwarantowaną przez producenta. Wartość powyżej trzydziestu tysięcy oznacza niezawodną pracę przez ponad piętnaście lat. Deklaracje typu „do 100 000 cykli" na opakowaniu bez certyfikatu laboratoryjnego zwykle oznaczają wartość teoretyczną, nie potwierdzoną badaniami.

Porównanie z łącznikiem jednobiegunowym zwykłym

Wybór zależy od Twojego planu remontowego. Jeśli planujesz rozbudowę oświetlenia, podwójny moduł schodowy zapłaci się szybciej. Jeśli natomiast potrzebujesz rozwiązania tymczasowego, zwykły wyłącznik zapewni prostszy montaż.

Wpływ normy PN-EN 60669-1 na montaż

Norma PN-EN 60669-1 precyzuje wymagania dla łączników instalacyjnych, w tym minimalną odległość izolacyjną, wytrzymałość mechaniczną oraz odporność na przegrzanie. Łączniki schodowe podwójne do użytku domowego muszą ją spełniać, podobnie jak zwykłe wyłączniki jednobiegunowe. Różnica polega na badaniu obu sekcji niezależnie, co gwarantuje poprawną pracę także przy wykorzystaniu jednej sekcji.

Norma określa też graniczną temperaturę pracy styków na poziomie 65°C przy pełnym obciążeniu. Przekroczenie tej wartości oznacza niezgodny z normą montaż lub zły dobór przekroju przewodu. W domowych warstwach termoizolacji styki potrafią nagrzać się do pięćdziesięciu stopni przy obciążeniu nominalnym.

Źródła danych i norm: PN-EN 60669-1 (Łączniki do instalacji elektrycznych), PN-HD 60364 (Instalacje elektryczne niskiego napięcia), oraz katalogi techniczne producentów osprzętu elektroinstalacyjnego. Szczegóły techniczne dostępne w serwisach Polskiego Komitetu Normalizacyjnego oraz na stronach producentów osprzętu.
