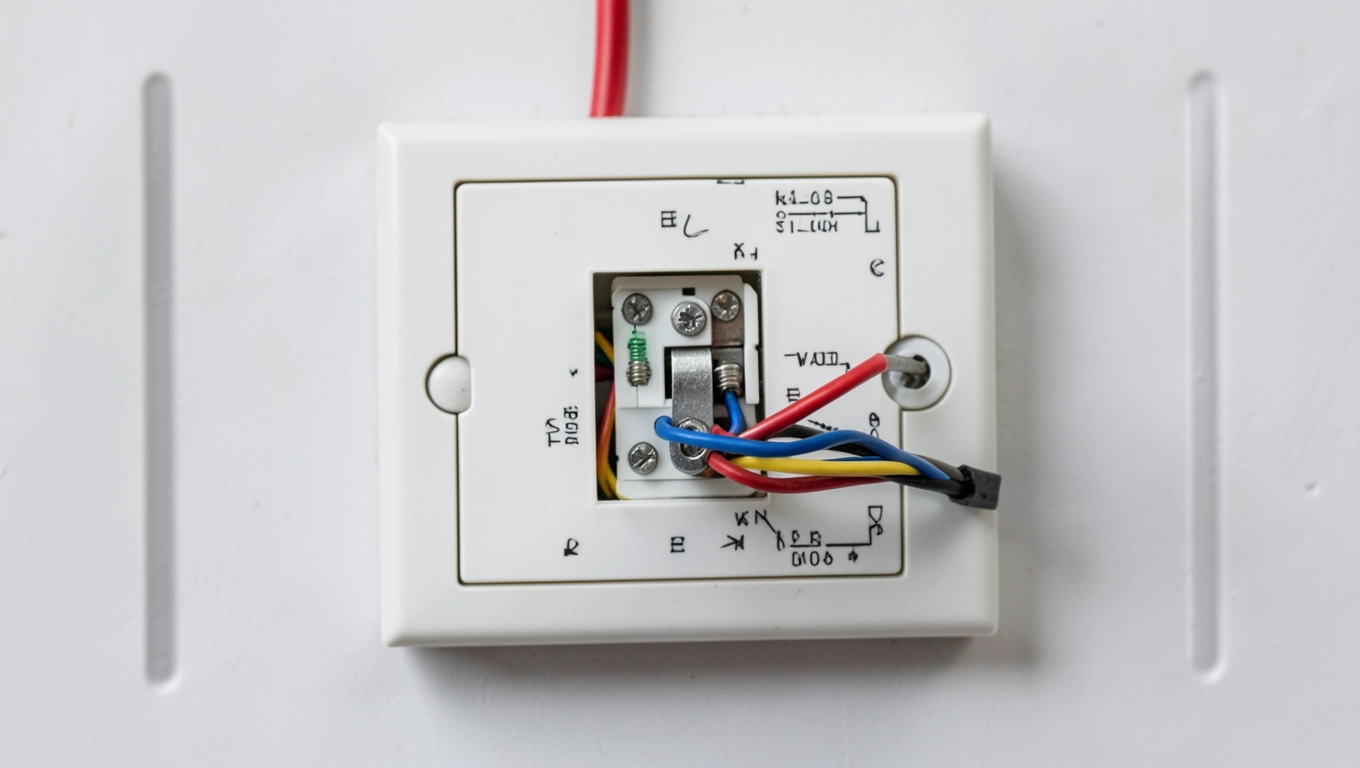

Wyłącznik zwykły jako schodowy – czy to naprawdę działa?

Stajesz przed prostą decyzją: w klatce schodowej albo długim korytarzu masz do dyspozycji stary wyłącznik zwykły i zastanawiasz się, czy da się go użyć jako schodowego, oszczędzając przy tym na okablowaniu i robociźnie. Problem w tym, że mechanicznie oba elementy wyglądają niemal identycznie, a elektrycznie różnią się w sposób, który potrafi skutecznie zaskoczyć nawet osoby zacięte w domowych remontach. Za chwilę przeczytasz o trzech konkretnych pułapkach, w których ląduje większość osób próbujących takiej zamiany, poznasz granicę kompatybilności obu typów łączników oraz sprawdzisz, kiedy naprawdę wystarczy proste rozwiązanie, a kiedy schemat schodowy jest jedynym bezpiecznym wyjściem.

• Wyłącznik zwykły jako schodowy gdzie kończy się kompatybilność
• Jak podłączyć zwykły wyłącznik zamiast schodowego krok po kroku
• Kiedy zwykły łącznik wystarczy, a kiedy lepiej wybrać schodowy
• Najczęstsze błędy przy montażu wyłącznika schodowego z zamiennika
• Nowoczesne warianty: od mechanicznego po smart Wi-Fi i ZigBee
• Schemat decyzyjny: który łącznik wybrać w konkretnej sytuacji
• Zasady bezpieczeństwa i normy, które warto znać

Wyłącznik zwykły jako schodowy gdzie kończy się kompatybilność

Mechanizm zwykłego łącznika oświetleniowego ma dokładnie dwa stabilne położenia styku i łączy zawsze tę samą parę zacisków. Po naciśnięciu klawisza obwód zamyka się w jednym, ściśle określonym miejscu, a po puszczeniu wraca do pozycji wyjściowej. To wystarczy, jeśli światło ma być sterowane wyłącznie z jednego punktu w pomieszczeniu.

Schodowy łącznik działa inaczej: posiada jeden wspólny zacisk (oznaczany najczęściej literą L) oraz dwa zaciski korespondencyjne, oznaczone strzałkami lub cyframi 1 i 2. Pozycja klawisza decyduje, czy prąd płynie do pierwszego czy do drugiego przewodu korespondencyjnego. Dzięki temu drugi, identyczny łącznik na końcu korytarza „widzi", w którą stronę popłynął sygnał, i potrafi utrzymać albo przełączyć stan oświetlenia.

Tutaj pojawia się sedno pytania o wyłącznik zwykły jako schodowy: zwykły element nie ma zacisków korespondencyjnych, więc nie jest w stanie przekazać informacji o swoim stanie do sąsiedniego łącznika. Próba połączenia go w parze z prawdziwym schodowym zawsze skończy się jednym z dwóch scenariuszy: albo światło będzie się zapalać z obu punktów, ale nie da się go zgasić z drugiego, albo któryś przewód zostanie po prostu zmostkowany i układ straci sens.

Można natomiast postąpić odwrotnie: użyć schodowego w roli zwykłego. Wystarczy podłączyć przewód fazowy do zacisku L, a powrotny (od żarówki) do jednego z zacisków korespondencyjnych, pozostawiając drugi niepodłączony. Układ działa identycznie jak przy łączniku jednobiegunowym, choć wykorzystujesz przycisk droższy o kilkanaście złotych. Taki zabieg ma sens wyłącznie wtedy, gdy planujesz później dorzucić drugi punkt sterowania i nie chcesz kuć ścian po raz drugi.

Granicę kompatybilności wyznacza więc nie cena, nie producent, lecz liczba zacisków korespondencyjnych. Jeśli mechanizm ma ich dwa, możesz go używać zarówno w obwodzie schodowym, jak i pojedynczym. Jeśli ma tylko jeden tor, do schodowego układu się nie nadaje i żadna ilość kabli tego nie zmieni.

Jak podłączyć zwykły wyłącznik zamiast schodowego krok po kroku

Zanim sięgniesz po narzędzia, ustal, czy w ścianie między planowanymi puszkami biegnie przewód trzyżyłowy (L, N oraz jeden dodatkowy). To absolutne minimum dla układu schodowego, bez względu na to, jakiego typu łączniki użyjesz. W starszych budynkach, gdzie kładziono wyłącznie dwużyłowe przewody, próba rozbudowy kończy się kucie i przebieganiem nowej trasy kablowej.

Gdy masz pewność, że przewody się zgadzają, otwórz pierwszą puszkę. Znajdziesz w niej trzy kable: fazowy zasilający (zazwyczaj brązowy lub czarny), powrotny od żarówki oraz korespondencyjny prowadzący do drugiego łącznika. Tu pojawia się pierwszy moment decyzyjny: zwykły wyłącznik obsłuży tylko przewód fazowy i powrotny, więc kabel korespondencyjny musi zostać zaizolowany i schowany do puszki jako zapas na przyszłość.

Drugi łącznik w korytarzu też wymaga takiej samej adaptacji. W tym miejscu użytkownicy popełniają najczęstszy błąd, próbując zmusić zwykły łącznik do sterowania odbiornikiem przy użyciu obu przewodów korespondencyjnych jednocześnie. Powoduje to trwałe zwarcie, gdy oba mechanizmy znajdą się w pozycji przewodzącej, a w skrajnych przypadkach przepalenie izolacji w puszce. Prawidłowa metoda jest znacznie prostsza: po prostu łączysz w szereg oba zwykłe wyłączniki, każdy na swoim przewodzie fazowym, a żarówkę podpinasz za ostatnim z nich.

Taki obwód nazywany bywa „szeregowym" i wiele osób traktuje go jako namiastkę schodowego. Rzeczywiście, światło zapali się dopiero po naciśnięciu obu klawiszy, a zgaśnie po naciśnięciu któregokolwiek z nich. Mechanizm działa, lecz ma jedną istotną wadę: żaden z dwóch łączników nie sygnalizuje aktualnego stanu oświetlenia. Wchodząc po schodach, nie wiesz, czy drugie piętro już świeci od rana, dopóki sam nie wciśniesz klawisza.

Z punktu widzenia normy PN-HD 60364 takie rozwiązanie jest dopuszczalne w obwodach oświetleniowych o napięciu 230 V, pod warunkiem że przewody mają przekrój minimum 1,5 mm² i są chronione wyłącznikiem nadprądowym o wartości nieprzekraczającej 10 A. Brak przewodu neutralnego w puszce łącznika nie stanowi problemu, o ile sam łącznik nie wymaga zasilania (dotyczy to modeli smart z modułem Wi-Fi lub ZigBee).

Kiedy zwykły łącznik wystarczy, a kiedy lepiej wybrać schodowy

W małym pomieszczeniu o jednej strefie wejścia zwykły łącznik świeci triumfy. Sypialnia z jednymi drzwiami, łazienka, kuchnia, garderoba wszędzie tam sterowanie odbywa się z jednego, logicznego miejsca. Cena mechanizmu oscyluje w granicach 6-15 zł, a jego montaż zajmuje kilka minut nawet osobie bez doświadczenia.

Schodowy zaczyna mieć sens tam, gdzie fizyka budynku wymusza rozproszenie sterowania. Klatka schodowa to klasyka, ale dokładnie tak samo działa długi korytarz w mieszkaniu, garaż z dwoma wjazdami albo ogród z bramą i altaną. W tych miejscach chodzenie w ciemności do przeciwległego końca tylko po to, by zgasić światło, szybko irytuje.

Istnieje też wariant pośredni, o którym rzadko się mówi: łącznik krzyżowy. Stosuje się go jako trzeci lub czwarty punkt sterowania między dwoma schodowymi. Na schemacie pojawia się dodatkowy element z czterema zaciskami korespondencyjnymi, dzięki czemu światło na długim piętrze można kontrolować z trzech różnych miejsc. Rozwiązanie droższe, ale nieporównywalnie wygodniejsze w domach piętrowych.

Przed wyborem warto zadać sobie osiem pytań kontrolnych:

• Czy do żarówki prowadzą więcej niż jeden kabel fazowy?
• Czy odległość między planowanymi łącznikami przekracza cztery metry?
• Czy w puszkach dostępny jest przewód trzyżyłowy?
• Czy układ będzie kiedykolwiek rozbudowywany?
• Czy zależy Ci na wskazaniu aktualnego stanu oświetlenia?
• Czy pomieszczenie pełni funkcję komunikacyjną?
• Czy w pobliżu jest źródło zasilania 230 V dla ewentualnego modułu smart?
• Czy remont wymaga kucia ścian?

Pięć lub więcej odpowiedzi twierdzących przesądza o wyborze łącznika schodowego. Trzy lub mniej zwykły łącznik w zupełności wystarczy, a jego cena zwróci się szybciej niż różnica w rachunkach za prąd.

Najczęstsze błędy przy montażu wyłącznika schodowego z zamiennika

Najgroźniejszą pomyłką jest brak przewodu neutralnego w puszce, w której miałby stanąć łącznik smart. Większość dotykowych modeli Wi-Fi pobiera niewielki prąd spoczynkowy, by utrzymać łączność z routerem. Bez zera moduł resetuje się po każdym odcięciu zasilania i traci konfigurację, co użytkownik odbiera jako „wadliwy produkt".

Drugim klasycznym błędem jest pomylenie zacisków korespondencyjnych z zaciskiem wspólnym. W efekcie oba łączniki w korytarzu sterują różnymi żarówkami zamiast jedną, a domownik długo szuka przyczyny, dlaczego na końcu korytarza zapala się lampa, której nikt nie planował podłączać. Rozwiązanie jest proste: przewód fazowy musi zawsze trafiać do zacisku L (wspólnego), a pozostałe dwa do zacisków oznaczonych strzałkami.

Trzeci problem pojawia się przy renowacjach, gdy puszka korespondencyjna jest zbyt płytka lub wypełniona innymi kablami. Wpychanie mechanizmu schodowego razem z trzema przewodami do standardowej puszki fi 60 mm kończy się wyrwaniem izolacji lub odkształceniem zacisków. W takiej sytuacji lepiej zainwestować w puszkę głębszą (minimum 60 mm głębokości dla fi 68 mm) albo zastosować łączniki natynkowe, które dają więcej miejsca na okablowanie.

Czwarta pułapka dotyczy łączenia obwodu schodowego z gniazdkiem lub sterowania silnikiem (wentylator, roleta). Choć mechanicznie jest to możliwe po zmianie sposobu podłączenia, ogranicza to funkcjonalność układu. Silnik potrzebuje jednoczesnego podania fazy i kierunku, czego klasyczny schemat schodowy nie zapewnia. W takich sytuacjach sięgnij po dedykowany sterownik roletowy albo łącznik żaluzjowy.

Nowoczesne warianty: od mechanicznego po smart Wi-Fi i ZigBee

Mechaniczny łącznik schodowy nie wymaga zasilania, nie potrzebuje przewodu neutralnego i działa przez dziesięciolecia. Jego jedynym ograniczeniem jest brak informacji zwrotnej: nie wiesz, czy drugie piętro aktualnie świeci, dopóki tam nie zajrzysz.

Schodowy łącznik dotykowy Wi-Fi rozwiązuje ten problem dzięki aplikacji mobilnej. Widzisz w niej stan każdego obwodu, możesz ustawić harmonogram, a wieczorem jednym ruchem wyłączasz wszystkie światła na piętrze. Moduł komunikuje się z domowym routerem, pobiera niewielki prąd spoczynkowy i wymaga podłączenia zarówno fazy, jak i zera. Przy instalacji w starszym budynku trzeba upewnić się, że w puszce biegnie przewód trzyżyłowy z neutralnym.

Alternatywą jest ZigBee, protokół o niższym poborze energii i krótszym zasięgu, ale za to znacznie stabilniejszy w gęstej zabudowie mieszkaniowej. Łączniki ZigBee tworzą sieć mesh, w której każdy element przekazuje sygnał dalej, więc nawet grube stropy nie tłumią komunikacji. Wymagają jednak bramki (hub) niewielkiego urządzenia łączącego sieć z routerem. Dla pojedynczego obwodu schodowego taka inwestycja mija się z celem, ale przy kilku automatyzacjach w domu staje się opłacalna.

Przewaga wersji smart nad mechaniczną nie kończy się na estetyce. Płaski panel dotykowy zajmuje mniej miejsca, a dioda LED sygnalizuje aktualny stan oświetlenia subtelnym podświetleniem. Dla osób, które nie chcą rezygnować z prostoty obsługi, dostępne są modele z fizycznym klawiszem i jednoczesną łącznością bezprzewodową łączące klasyczny klik z funkcjami aplikacji.

Schemat decyzyjny: który łącznik wybrać w konkretnej sytuacji

Pierwszy filtr to liczba punktów sterowania. Jedno miejsce zwykły łącznik, dwa miejsca para schodowych, trzy lub więcej schodowe plus krzyżowy. Ten prosty podział rozwiązuje większość dylematów bez konieczności sięgania po kalkulator.

Drugi filtr dotyczy dostępnej infrastruktury. Jeśli między puszkami biegnie wyłącznie przewód dwużyłowy, a kucie ścian jest niemożliwe (np. ze względu na świeży remont), pozostaje szeregowe połączenie zwykłych łączników lub rezygnacja z drugiego punktu. W nowym budynku lub generalnym remoncie warto od razu poprowadzić trzyżyłowy przewód YDYp 3×1,5 mm², który posłuży zarówno obecnie, jak i przy ewentualnej rozbudowie.

Trzeci filtr to funkcja pomieszczenia. Klatka schodowa, długi korytarz, sypialnia z dwoma wejściami, salon z aneksem kuchennym to scenariusze, w których schemat schodowy poprawia codzienny komfort. Łazienka, garderoba, spiżarnia wystarczy jeden łącznik przy drzwiach.

Jeśli planujesz inteligentny dom, zacznij od Wi-Fi w newralgicznych punktach i stopniowo dodawaj ZigBee w miarę przybywania czujników i automatyzacji. Unikaj mieszania protokołów w obrębie jednego obwodu: opóźnienia i konflikty adresów IP potrafią skutecznie zniechęcić do całego ekosystemu.

Zasady bezpieczeństwa i normy, które warto znać

Każdy łącznik montowany na napięciu 230 V powinien posiadać oznaczenie CE i być zgodny z normą PN-EN 60669-1 dla łączników do użytku domowego. Dokument potwierdza, że mechanizm przeszedł testy wytrzymałości elektrycznej, mechanicznej i termicznej. Brak tego oznaczenia to sygnał ostrzegawczy, nawet jeśli cena wygląda kusząco.

Instalacja musi spełniać wymogi normy PN-HD 60364, w szczególności część 5-52 dotyczącą doboru przewodów i osprzętu. W obwodach oświetleniowych minimalny przekrój przewodu to 1,5 mm² dla miedzi, a zabezpieczenie nadprądowe nie powinno przekraczać 10 A. Przy obciążeniach powyżej 2300 W (np. halogeny sufitowe w dużej liczbie) warto przejść na przewód 2,5 mm² i bezpiecznik 16 A.

Pamiętaj o wyłączeniu napięcia przed rozpoczęciem pracy. Próbnik napięcia przyłożony do każdego przewodu w puszce to absolutne minimum, nawet jeśli masz pewność, że bezpiecznik jest wyłączony. W praktyce domowe rozdzielnice bywają źle opisane, a obwody rozdzielone inaczej, niż wskazuje na to schemat.

Decyzja między łącznikiem zwykłym a schodowym sprowadza się ostatecznie do jednego pytania: ile razy dziennie chcesz przechodzić przez ciemny korytarz tylko po to, by wyłączyć światło? Jeśli odpowiedź brzmi „żadnego", para schodowych łączników zwróci się w ciągu pierwszego miesiąca użytkowania, a świadomość zgodności z normą PN-HD 60364 i oznaczeniem CE pozwoli spać spokojnie przez kolejne lata.

Źródła danych i norm: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 60669-1 (Łączniki do stałych instalacji elektrycznych domowych i podobnych), dane cenowe rynkowe z platform sprzedażowych oraz katalogów dystrybutorów osprzętu elektrycznego w Polsce (styczeń 2025), klasyfikacja protokołów smart home wg ZigBee Alliance i Wi-Fi Alliance.
