Jak Obliczyć Grubość Spoiny? Poradnik 2025

Witajcie w fascynującym świecie spawalnictwa, gdzie precyzja spotyka się z wytrzymałością. Zastanawialiście się kiedyś, dlaczego niektóre konstrukcje stoją niewzruszone przez dziesięciolecia, a inne pękają niczym kruche gałązki? Sekret często tkwi w drobiazgu, który ma kolosalne znaczenie: grubość spoiny. To ona decyduje o trwałości i bezpieczeństwie połączeń. A jak ją właściwie określić? W skrócie: grubość spoiny powinna być równa 0,7 grubości cieńszego materiału przy połączeniach jednostronnych i 0,5 grubości cieńszego materiału przy połączeniu dwustronnym.

• Czym jest grubość spoiny pachwinowej i jej znaczenie
• Czynniki wpływające na dobór grubości spoiny pachwinowej
• Narzędzia i techniki pomiaru grubości spoiny
• Q&A

Zanim zagłębimy się w zawiłości reguł i wzorów, spójrzmy na dane, które doskonale ilustrują, jak pozornie niewielkie różnice w grubości spoiny mogą wpłynąć na parametry wytrzymałościowe całego połączenia. Poniższa tabela przedstawia wyniki badań laboratoryjnych dla spoin pachwinowych na próbkach ze stali S235, gdzie jako zmienną przyjęto właśnie grubość spoiny.

Jak widać, zwiększenie grubości spoiny z 3.0 mm do 5.0 mm znacząco wpływa na wytrzymałość na rozciąganie, wynoszącą odpowiednio 280 MPa i 420 MPa. Należy jednak pamiętać, że przekroczenie optymalnej grubości, jak w przypadku wartości 6.0 mm, może wiązać się z niewielkim przyrostem wytrzymałości kosztem zwiększonych odkształceń i kosztów materiałowych, co świadczy o konieczności optymalizacji grubości spoiny. To fascynująca dynamika, która pokazuje, że „więcej” nie zawsze oznacza „lepiej” w świecie precyzyjnego spawania.

Czym jest grubość spoiny pachwinowej i jej znaczenie

Spoina pachwinowa to miejsce łączenia ze sobą minimum dwóch elementów podczas procesu spawania. Jej jakość ma kluczowe znaczenie dla trwałości i wytrzymałości połączenia. Aby uniknąć wysoce niebezpiecznych wad strukturalnych, niezbędne jest precyzyjne wykonanie oraz odpowiednie parametry spawania.

Zobacz także: Przelicznik spoiny Z na A: Zrozumienie wymiarów 2025

W technologii spawalniczej coraz wyższa jakość i trwałość spoin pachwinowych mają istotny wpływ na rozwój przemysłu. Spoiny pachwinowe są precyzyjnie kształtowanymi połączeniami wykonanymi między dwiema ściankami elementów. W spoinach pachwinowych kształt spoiny może przyjmować zupełnie różne formy – może być wypukły, wklęsły lub płaski – co dodatkowo wpływa na jej funkcjonalność i wytrzymałość.

Właśnie precyzyjne uformowanie oraz różnorodność konstrukcyjna sprawia, że spoina pachwinowa cechuje się szerokim spektrum zastosowań. Bierze udział zarówno w produkcji elementów precyzyjnych, jak i w konstrukcjach o dużych obciążeniach mechanicznych. Ważna jest również długość spoiny; to od niej, tak jak od grubości spoiny, zależy między innymi wytrzymałość łączonej stali.

Z tego względu w procesie oznaczenia spoin warto zwrócić uwagę na z pozoru najmniejsze szczegóły, jak i sam sprzęt przeznaczony do spawania. Jak to mawiam, diabeł tkwi w szczegółach, a w spawalnictwie ten diabeł potrafi zadecydować o sukcesie lub porażce całej konstrukcji. Miałem kiedyś klienta, który zaoszczędził na odpowiednim osprzęcie, a potem dziwił się, że jego spawane elementy rozpadają się niczym domek z kart. Prawidłowa grubość spoiny to fundament bezpieczeństwa.

Zobacz także: Grubość spoiny pachwinowej: wzór i zastosowanie 2025

Średni koszt wykonania spoiny pachwinowej, w zależności od materiału i grubości, przedstawia poniższy wykres. Dane są uśrednione i mogą się różnić w zależności od regionu i dostawcy usług, a także od doświadczenia spawacza. Zawsze warto mieć na uwadze, że inwestycja w jakość to inwestycja w bezpieczeństwo.

Czynniki wpływające na dobór grubości spoiny pachwinowej

Technika spawania pachwinowego zależy od wielu czynników kluczowych dla zapewnienia trwałości i bezpieczeństwa połączenia. Istotne są takie aspekty jak rodzaj materiału, jego grubość, wymagania dotyczące jakości spoiny oraz oczywiście koszty produkcji.

W przypadku stali nierdzewnej, ze względu na jej specyficzne właściwości, stosuje się odmienne parametry niż dla stali węglowej. Na przykład grubość spoiny pachwinowej dla cienkich blach nierdzewnych (poniżej 3 mm) może być nieznacznie większa niż dla stali węglowej o tej samej grubości, aby zapewnić odpowiednią wytrzymałość i odporność na korozję, co jest priorytetem w wielu zastosowaniach.

Wymagania jakościowe są kolejnym zasadniczym czynnikiem. Projekty o wysokich standardach bezpieczeństwa, takie jak konstrukcje mostów czy zbiorniki ciśnieniowe, naturalnie wymagają bardziej rygorystycznego podejścia do określania grubości cieńszego materiału i parametrów spoiny. Często wiąże się to z zastosowaniem dodatkowych badań nieniszczących, co wpływa na ogólny proces doboru grubości spoiny.

Koszty są zawsze na ustach przedsiębiorców, i słusznie, bo dobrze jest wyważyć jakość z ekonomią. Zbyt gruba spoina to nie tylko większe zużycie materiału spawalniczego, ale także dłuższy czas spawania i większe ryzyko odkształceń. Z kolei spoina zbyt cienka, zgodnie z omawianymi zasadami, nie zapewni wystarczającej wytrzymałości, co prowadzi do kosztownych napraw lub nawet katastrof. Złoty środek to nie mit, to po prostu dobra inżynieria.

Jedną z zasad jest taka, że grubość spoiny powinna być równa 0,7 grubości cieńszego materiału przy połączeniach jednostronnych oraz 0,5 grubości cieńszego materiału przy połączeniu dwustronnym. To szczególnie ważne, gdy spawamy materiały o różnej grubości. Zbyt cienka spoina może nie zapewnić odpowiedniej wytrzymałości, a zbyt gruba może prowadzić do deformacji. Pamiętam sytuację, kiedy na budowie jeden z młodych spawaczy uparł się, że zrobi "na oko" i skończyło się to przerabianiem całego elementu. Czasami proste zasady są najtrudniejsze do przyswojenia.

Równie ważna jest długość spoiny i sposób jej rozłożenia. W niektórych przypadkach, zamiast jednej długiej spoiny, projektanci decydują się na szereg krótszych, przerywanych spoin, aby zminimalizować ryzyko odkształceń termicznych i zredukować zużycie materiału, jednocześnie zachowując wymaganą wytrzymałość. To jak układanie klocków Lego – liczy się nie tylko wielkość pojedynczego elementu, ale i cała konstrukcja.

Narzędzia i techniki pomiaru grubości spoiny

Zanim przystąpimy do spawania, konieczne jest dokonanie najważniejszych pomiarów materiału. Należy uwzględnić jego typ i charakterystykę, ponieważ każdy materiał zachowuje się inaczej pod wpływem wysokiej temperatury i naprężeń. W przypadku spawania pachwinowego precyzja i dokładność są kluczowe, dlatego zawsze warto skorzystać z profesjonalnych narzędzi pomiarowych. Pamiętaj, że zawsze lepiej jest być zbyt precyzyjnym niż niedokładnym, a oznaczenie spoiny pachwinowej trzeba potraktować z pełnym zaangażowaniem.

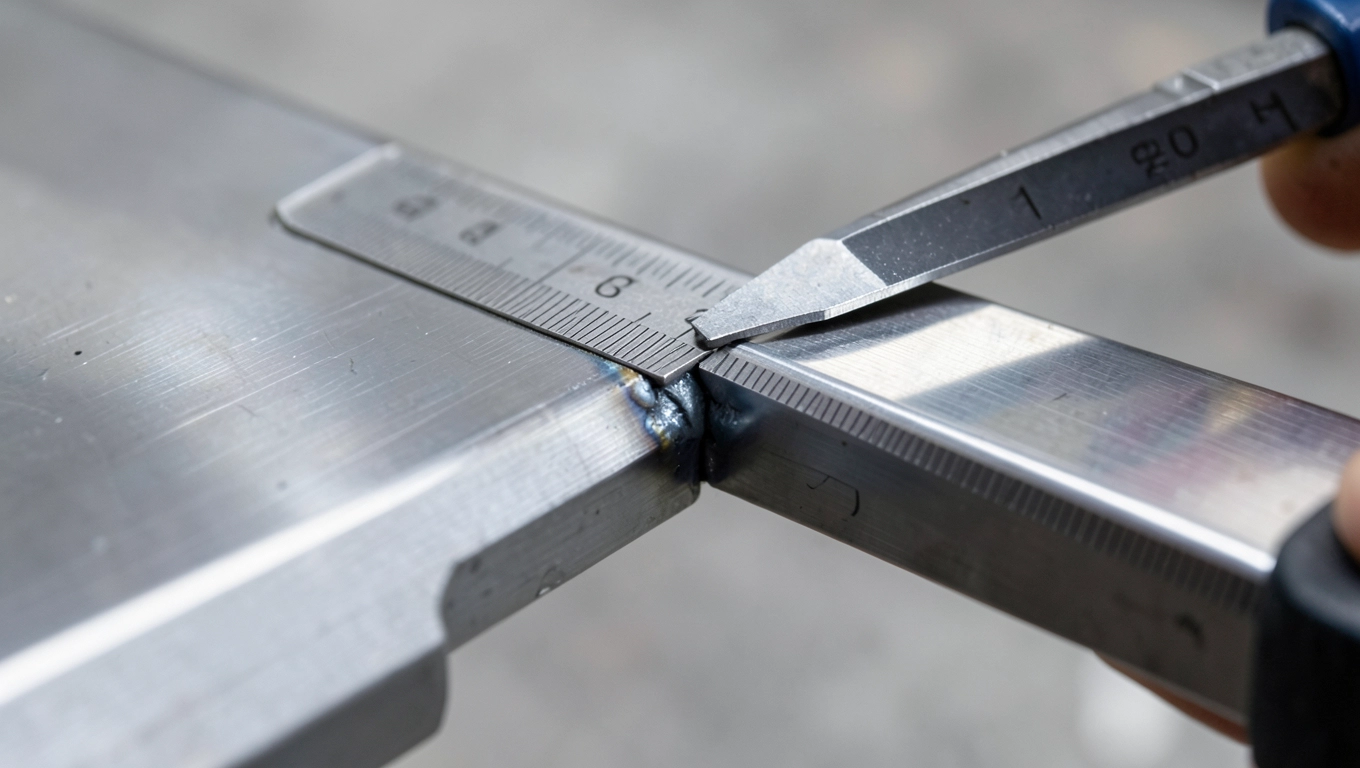

Do pomiaru grubości spoiny pachwinowej stosuje się szereg narzędzi. Podstawowym jest przymiar spawalniczy, który umożliwia szybkie i dokładne sprawdzenie wymiarów spoiny, w tym wysokości lica, wielkości wklęsłości czy wypukłości, a także samego lica spawu. Niektóre przymiary posiadają nawet skalę do oceny niedotrzymania parametrów.

W bardziej złożonych przypadkach, gdy wymagana jest wyjątkowa precyzja, wykorzystuje się ultrasonografy, które na zasadzie echa dźwiękowego pozwalają na ocenę wewnętrznej struktury spoiny, wykrywając pęknięcia, pory czy wtrącenia. To technika stosowana często w przemyśle lotniczym czy energetyce, gdzie jakość spoiny jest absolutnie krytyczna. Ostatecznie, to właśnie jakość materiału i jego grubość determinują finalną wytrzymałość połączenia.

Spoinowe spawanie łukowe jest najczęściej stosowaną techniką ze względu na jej wszechstronność i efektywność kosztową. Idealne do spawania różnych materiałów, w tym stali nierdzewnej, aluminium i stali węglowej. Do złączy ze spoiną pachwinową składają się: materiały spawane, które zostaje połączone. Niezwykle ważne jest prawidłowe przygotowanie krawędzi.

Miałem kiedyś okazję uczestniczyć w inspekcji mostu, gdzie grubości cieńszego materiału i spoin były kwestionowane. Dzięki użyciu zaawansowanych narzędzi, takich jak skanery laserowe i oprogramowanie do modelowania 3D, udało się precyzyjnie ocenić stan każdej spoiny i udowodnić, że wszystko jest w normie. To pokazuje, jak technologie zmieniają podejście do kontroli jakości w spawalnictwie.

Innym narzędziem godnym uwagi jest szablon spawalniczy, który jest niczym precyzyjna miarka dla spawacza. Dzięki niemu, jeszcze przed wykonaniem spoiny, można sprawdzić ustawienie elementów, kąty ich nachylenia oraz szczelinę, co przekłada się bezpośrednio na jakość i wydajność pracy. Tego typu szablony, dostępne w różnych wariantach, znacznie ułatwiają pracę i minimalizują ryzyko błędów.

Na koniec, nie można zapomnieć o klasycznych narzędziach, takich jak suwmiarki i mikrometry, które, choć proste, są niezastąpione w wielu sytuacjach. Precyzyjne pomiary wymiarów elementów przed i po spawaniu są kluczowe dla zapewnienia, że finalne połączenie spełnia wszystkie wymagane normy i standardy techniczne. Odpowiednie grubości spoiny to podstawa.

Q&A

Na podstawie dostępnych informacji i naszego doświadczenia w dziedzinie spawalnictwa, odpowiadamy na najczęściej zadawane pytania dotyczące grubości spoiny pachwinowej.

• Jak obliczyć grubość spoiny pachwinowej?

  Grubość spoiny pachwinowej powinna być równa 0,7 grubości cieńszego materiału przy połączeniach jednostronnych oraz 0,5 grubości cieńszego materiału przy połączeniu dwustronnym.

• Czym jest spoina pachwinowa?

  Spoina pachwinowa to miejsce łączenia ze sobą minimum dwóch elementów podczas procesu spawania, a jej jakość ma kluczowe znaczenie dla trwałości i wytrzymałości połączenia.

• Jakie czynniki wpływają na dobór grubości spoiny pachwinowej?

  Na dobór grubości spoiny pachwinowej wpływają takie czynniki jak rodzaj materiału, grubość materiału, wymagania dotyczące jakości spoiny oraz koszty.

• Jakie narzędzia służą do pomiaru grubości spoiny?

  Do pomiaru grubości spoiny stosuje się przymiary spawalnicze, ultrasonografy, szablony spawalnicze, suwmiarki i mikrometry.

• Dlaczego precyzja w pomiarze grubości spoiny jest tak ważna?

  Precyzja w pomiarze grubości spoiny jest kluczowa dla zapewnienia trwałości, wytrzymałości i bezpieczeństwa połączenia, minimalizując ryzyko wad strukturalnych i kosztownych napraw.
