Rodzaje spoin i ich oznaczenia – kompletny przewodnik dla praktyków

Jedna źle odczytana linia na rysunku warsztatowym potrafi kosztować kilka tysięcy złotych złącze spawane w złym miejscu, wadliwa spoina odrzucona przez dział kontroli, przestój całej zmiany. Oznaczenie spoiny to nie ozdobnik; to skompresowana instrukcja dla spawacza i inspektora, która decyduje o tym, czy wyrób przejdzie badania odbiorowe. Cały system opiera się na normie PN-EN ISO 2553, ale jej struktura przypomina pierwszy rzut oka na szyfr. Wystarczy opanować osiem bloków informacji, symbole graficzne i znaki dodatkowe, żeby czytać i tworzyć opisy spoin pewnie, szybko i bez stresu przed audytem.

• Rodzaje spoin i ich oznaczenia na rysunku technicznym kompletna mapa
• Oznaczenie spoiny krok po kroku wg PN-EN ISO 2553
• Symbole spoin czołowych, pachwinowych i brzeżnych w praktyce
• Jak czytać spoiny na rysunku i unikać kosztownych błędów
• Metody kontroli jakości spoin co oznaczają skróty VT, UT, PT, RT, MT
• Trzy przykłady o rosnącym poziomie trudności
• Mini-quiz: rozszyfruj trzy oznaczenia

Rodzaje spoin i ich oznaczenia na rysunku technicznym kompletna mapa

Zanim zagłębisz się w samą normę, warto zobaczyć pełny obraz: każda spoina rysowana na schemacie spawalniczym należy do jednej z pięciu rodzin, a te z kolei dzielą się na warianty zależne od pozycji spawania, dostępności do złącza czy grubości materiału. Klasyfikacja zaczyna się od kształtu samego złącza, bo to kształt determinuje symbol graficzny, a dopiero potem przychodzą wymiary i znaki uzupełniające. Spójrz na poniższą tabelę jak na mapę drogową wrócisz do niej za każdym razem, gdy pojawi się zlecenie z niejasnym rysunkiem.

Powyższy podział nie jest przypadkowy. Czołowe przenoszą pełne obciążenia statyczne i dynamiczne prostopadle do szczeliny, dlatego norma wymaga od nich najwyższej klasy jakości najczęściej poziom B lub C wg ISO 5817. Pachwinowe pracują głównie na ścinanie i mają tolerancję większą o cały rząd wielkości. Brzeżne stosuje się tam, gdzie materiał jest zbyt cienki, by przygotować pełną krawędź pod spoinę czołową. Grzbietowe towarzyszą profilom zamkniętym i kształtownikom na ramy nośne, a punktowe oraz otworowe ułatwiają montaż wstępny, zanim pojawi się spoina nośna.

Wybór symbolu graficznego determinuje wiele kolejnych decyzji. Trójkąt pachwinowy oznacza bowiem konieczność podania dwóch wymiarów grubości spoiny (a) oraz długości odcinka spawanego. Linia prosta spoiny czołowej wymaga z kolei pełnych oznaczeń przygotowania krawędzi: kąta, progu, spoiny graniowej. Każdy z tych elementów zostaje później przeniesiony do karty technologicznej spawania WPS, więc błąd w symbolu przekłada się wprost na dokumentację produkcyjną. Dlatego już na etapie rysunku warto sprawdzić, czy symbol odpowiada rzeczywistej geometrii styku.

Oznaczenie spoiny krok po kroku wg PN-EN ISO 2553

Norma PN-EN ISO 2553 dzieli kompletny opis spoiny na osiem bloków informacyjnych. Razem tworzą linię odniesienia zakończoną strzałką, która wskazuje konkretny punkt na rysunku. Zrozumienie tej struktury zajmuje około kwadransa, a oszczędza tygodnie szukania właściwego znaczenia w tabelach. Zanim przejdziesz dalej, zapamiętaj: linia odniesienia jest zawsze rysowana poziomo, a sam symbol spoiny ląduje po jednej z jej stron nad lub pod, w zależności od tego, od której strony elementu patrzy rysownik.

Pierwszy punkt to fundament. Symbol graficzny pojawia się zawsze między linią odniesienia a grotem strzałki (lub po drugiej stronie linii, jeśli spoina ma być wykonana po widocznej stronie rysunku). Bez niego żaden inny blok nie ma sensu. Drugi punkt wymiar nominalny pojawia się po lewej stronie symbolu. Wartość a=5 mówi, że grubość gardzieli spoiny pachwinowej wynosi pięć milimetrów, czyli tyle, ile potrzeba, by złącze przeniosło obliczeniowe naprężenia ścinające.

Trzeci i czwarty punkt łączą się w przypadku spoin przerywanych, popularnych przy wzmocnieniach montażowych. Kółko otwarte oznacza spoinę wykonywaną z przerwami, kółko pełne spoinę szczelną na całej długości. Piąty punkt, czyli przygotowanie krawędzi, jest często pomijany, co prowadzi do nieporozumień na produkcji. Bez wskazania kąta ukosowania (np. 60°) spawacz przyjmie domyślną geometrię, która może nie spełniać wymagań normy materiałowej.

Szósty punkt (numer procesu spawania) eliminuje ryzyko, że na budowie pojawi się niewłaściwa metoda. Numer 135 (MAG z drutem litym) nie może zostać zastąpiony przez 111 (elektroda otulona) bez zmiany WPS, bo zmienia to głębokość wtopienia i skład chemiczny spoiny. Siódmy punkt opisuje lico: kółko z czarnym wypełnieniem oznacza obróbkę na płasko, trójkąt wewnętrzny lico wklęsłe, a znak dachu lico wypukłe. Ósmy punkt to miejsce na wyniki badań nieniszczących oznaczenie UT 100% mówi o pełnej kontroli ultradźwiękowej, a RT radiograficznej.

Uwaga: wiele starszych rysunków warsztatowych opiera się jeszcze na symbolice z norm PN-EN 22553 czy wcześniejszych. Różnica między nimi a ISO 2553 sprowadza się głównie do umiejscowienia symbolu względem linii odniesienia. Stare projekty przerysowane bez aktualizacji normatywnej są najczęstszą przyczyną reklamacji między biurem konstrukcyjnym a wytwórnią.

Symbole spoin czołowych, pachwinowych i brzeżnych w praktyce

Spoiny czołowe rysuje się jako linię prostą, ale jej odmiana zdradza kształt przygotowanych krawędzi. Prosty odcinek oznacza złącze bez ukosowania, które sprawdza się przy blachach o grubości do 6 mm. Odwrócone T sugeruje ukosowanie V lub U z jednej strony, a litera Y ukosowanie asymetryczne z próg montażowym. Te subtelności widać dopiero po tygodniach obcowania z rysunkami, ale warto je opanować wcześniej, bo właśnie one decydują o tym, czy spoina osiągnie wymaganą wytrzymałość zmęczeniową.

Spoiny pachwinowe pojawiają się na rysunkach najczęściej, ponieważ ramy, wsporniki i słupy konstrukcji stalowych opierają się właśnie na nich. Trójkąt wskazuje miejsce styku blach, a jego wnętrze pozostaje puste w przypadku spoiny jednostronnej. Dwa trójkąty zwrócone do siebie oznaczają spoinę dwustronną, która eliminuje koncentrację naprężeń na końcach. W praktyce dwustronna spoina pachwinowa o grubości 5 mm wytrzymuje obciążenia odpowiadające spoinie czołowej o grubości 7 mm, ale jest prostsza technologicznie.

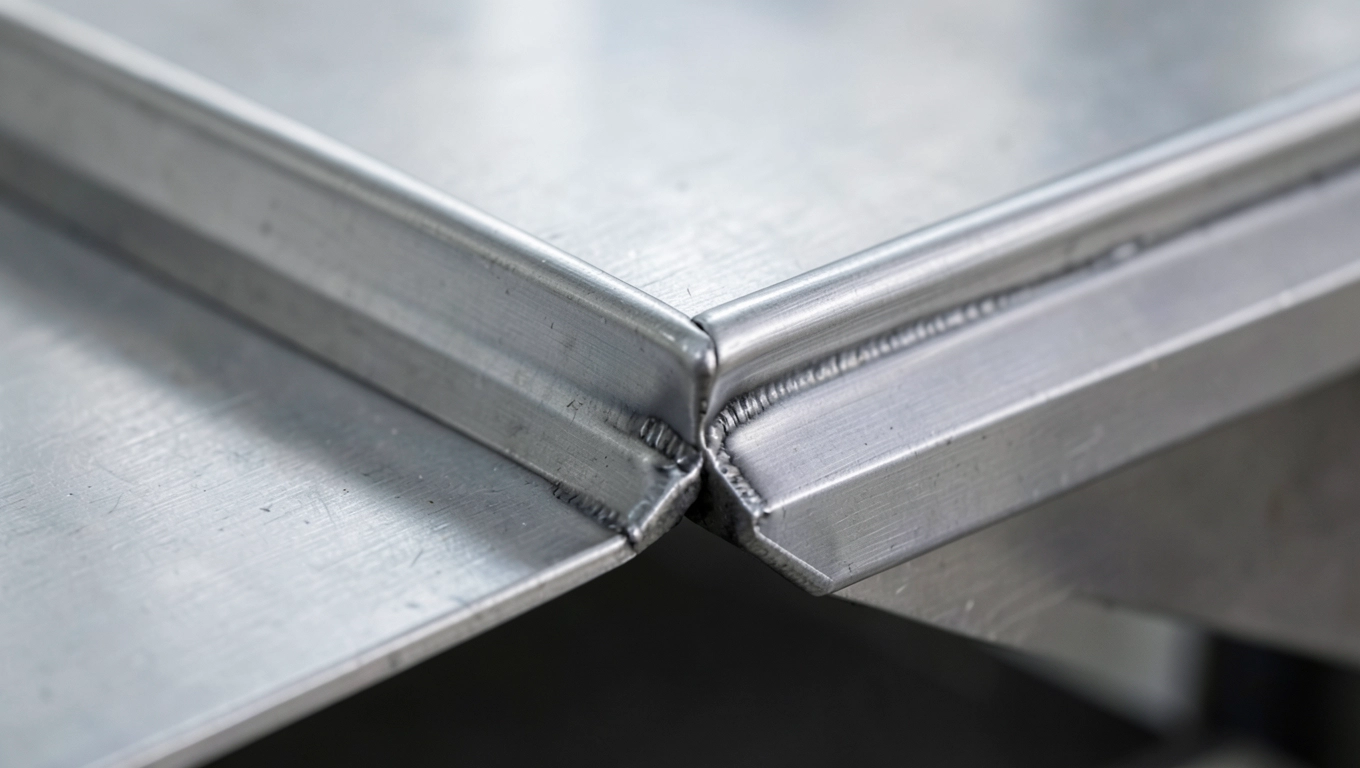

Spoiny brzeżne to specjalność blach cienkich, gdzie nie da się przygotować klasycznego ukosowania. Trójkąt umieszczony przy samej krawędzi blachy oznacza, że spoina zostanie ułożona na samym skraju materiału. W konstrukcjach automotive i obudowach urządzeń elektronicznych ten typ spoiny łączy blachy o grubości od 0,8 do 3 mm bez ryzyka przepalenia. Ich nośność jest jednak ograniczona, więc nie sprawdzają się w elementach nośnych.

Spójrz, jak wygląda klasyczne oznaczenie 10×45(65). Pierwsza liczba (10) to grubość spoiny w milimetrach. Druga (45) to kąt ukosowania krawędzi, a liczba w nawiasie (65) kąt wewnętrzny przy pełnym wtopieniu. Bez tej rozbudowanej notacji spawacz nie wie, jak przygotować materiał, a inspektor nie ma podstaw do odrzucenia złącza. Dodaj do tego informację o metodzie spawania (np. 135) oraz wymagane badania (np. UT 100%) i otrzymujesz kompletną instrukcję w jednej linii.

Jak czytać spoiny na rysunku i unikać kosztownych błędów

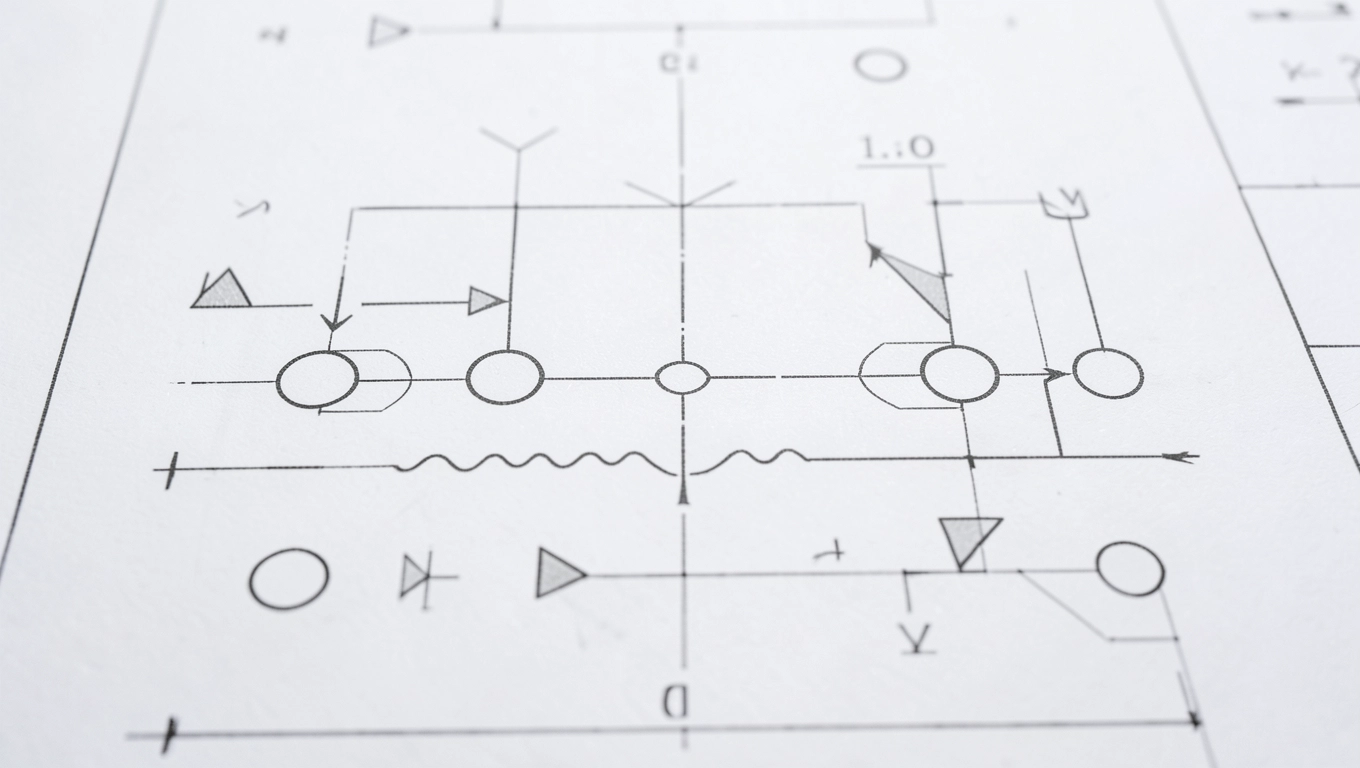

Czytanie oznaczenia spoiny na rysunku technicznym przypomina składanie rozsypanki zaczynasz od trójkąta lub linii, potem szukasz liczb po jego lewej i prawej stronie, a na końcu zwracasz uwagę na znaki dodatkowe przy końcach linii odniesienia. Trzy kroki, które zajmują maksymalnie dziesięć sekund, gdy już opanujesz schemat. Pierwszy krok: zlokalizuj symbol graficzny i rozpoznaj typ spoiny. Drugi: odczytaj wymiar nominalny po lewej stronie symbolu. Trzeci: sprawdź znaki dodatkowe kółko przerywania, kąt ukosowania, metodę spawania.

Cztery najczęstsze błędy początkujących pojawiają się w tym samym miejscu: niewłaściwa interpretacja znaku konturu lica. Lico płaskie (kółko z wypełnieniem) oznacza, że po spawaniu lico zostanie obrobione mechanicznie do płaszczyzny. Lico wypukłe pozostaje bez obróbki i wystaje ponad powierzchnię materiału. Lico wklęsłe tworzy wgłębienie. Każda z tych opcji ma inne zastosowanie: lico płaskie preferowane jest w elementach narażonych na obciążenia zmęczeniowe, bo nie tworzy karbu, a lico wypukłe stosuje się w konstrukcjach, gdzie priorytetem jest szczelność.

Kolejna pułapka to mylenie znaku obwodu zamkniętego z oznaczeniem przerywania. Obwód zamknięty (kółko na końcu linii odniesienia w punkcie 7) informuje, że spoina ma być ciągła wokół całego przekroju, na przykład przy połączeniu rury z kołnierzem. Pominięcie tego znaku skutkuje spoiną przerywaną, która nie zapewnia szczelności. W przypadku zbiorników ciśnieniowych taka pomyłka oznacza natychmiastowe odrzucenie wyrobu przez Urząd Dozoru Technicznego.

Znaki dodatkowe obejmują jeszcze: montaż (litera M przy symbolu), podpawanie od strony grani (strzałka wskazująca wnętrze złącza), podkładkę ceramiczną (kwadrat z przekątną) czy znak spoiny graniowej (litera g przy wymiarze). Każdy z nich ma konkretne znaczenie technologiczne. Podkładka ceramiczna pozwala na spawanie jednostronne bez ryzyka wypływu, a montaż oznacza, że spoina zostanie wykonana dopiero po złożeniu węzła, nie wcześniej. Pominięcie litery M prowadzi do sytuacji, w której spawacz spawa element przed montażem i musi go później rozcinać, bo nie da się go wstawić w docelową pozycję.

Metody kontroli jakości spoin co oznaczają skróty VT, UT, PT, RT, MT

Po symbolu spoiny coraz częściej pojawia się skrót badania nieniszczącego. Dla wielu konstruktorów to abstrakcja, ale dla inspektora to klucz do oceny, czy spoinę można dopuścić do eksploatacji. Każda z popularnych metod wykrywa inne typy niezgodności, a ich dobór zależy od klasy konstrukcji, materiału i wymagań normy. Zrozumienie tych skrótów pozwala świadomie wpisywać je w oznaczenie i uniknąć sytuacji, w której laboratorium odrzuca zlecenie, bo w dokumentacji brakuje informacji o wymaganej technice.

VT to absolutne minimum. Badanie wizualne zawsze poprzedza każdą inną metodę, bo nieprzygotowana powierzchnia spoiny uniemożliwia prawidłowy odczyt. Inspektorzy zwracają uwagę na podtopienia, nadmierny wypływ lica i pęknięcia biegnące wzdłuż grani. Dopiero po pozytywnym VT wykonuje się UT lub RT. Czas trwania samego VT wynosi od kilku do kilkunastu minut na spoinę, w zależności od jej długości i dostępności.

Ultradźwięki (UT) wykrywają wady wewnętrzne dzięki odbiciu fali akustycznej od granicy ośrodków. Operator przesuwa głowicę po powierzchni spoiny i odczytuje sygnał na ekranie defektoskopu. Metoda sprawdza się w spoinach o grubości powyżej 6 mm. RT działa na zasadzie promieniowania gamma lub rentgena i daje trwały obraz na kliszy lub w detektorze cyfrowym, ale wymaga strefy ochronnej i wyższych kosztów obsługi.

Rada praktyczna: przy zlecaniu badań nieniszczących zawsze podawaj zakres procentowy. Oznaczenie UT 100% mówi, że cała długość spoiny zostanie skontrolowana, a UT 20% że losowo wybrane odcinki. Inspektora z UDT interesuje pierwsza wartość, bo od niej zależy kwalifikacja wyrobu do pracy pod ciśnieniem.

Wybór metody wynika z materiału i klasy konstrukcji. W stalach ferrytycznych najskuteczniejsze pozostaje UT, bo ferryt dobrze przewodzi fale ultradźwiękowe. Stale austenityczne o dużym ziarnie tłumią ultradźwięki, więc tam stosuje się RT lub PT. Aluminium i jego stopy świetnie nadają się do PT, bo metoda penetracyjna nie wymaga specjalistycznego sprzętu. Normy przedmiotowe, takie jak EN 13445 (zbiorniki ciśnieniowe) czy EN 1090 (konstrukcje stalowe), precyzyjnie wskazują, kiedy stosować daną metodę.

Trzy przykłady o rosnącym poziomie trudności

Przykład prosty: spoina czołowa jednostronna blach o grubości 4 mm. Oznaczenie: linia prosta po stronie widocznej, wymiar a=4, metoda 135 (MAG), bez badań nieniszczących. Wystarczy sam symbol graficzny z jednym wymiarem, bo brak ukosowania eliminuje konieczność podawania kąta.

Przykład średni: spoina pachwinowa dwustronna, blacha 8 mm, wspornik ramy. Oznaczenie: dwa trójkąty zwrócone do siebie, a=5, l=80 mm ciągła, metoda 135, pozycja PA. Pojawia się informacja o długości efektywnej, bo spoina ma być ciągła na odcinku 80 mm. Pozycja PA (podolna) wymusza konkretny sposób prowadzenia palnika, co ma znaczenie dla kwalifikacji spawacza.

Przykład złożony: spoina czołowa dwustronna w zbiorniku ciśnieniowym. Oznaczenie: symbol V z kątem 60°, a=10, metoda 141 (TIG), UT 100%, lico płaskie (kółko z wypełnieniem), podpawanie od strony grani. Wszystkie osiem punktów normy jest zajętych. Spawacz musi wykonać przygotowanie krawędzi pod kątem 60°, wtopić się na pełną grubość, wykonać podpawanie od wewnątrz, obrobić lico na płasko, a całość poddać badaniu ultradźwiękowemu.

Mini-quiz: rozszyfruj trzy oznaczenia

Oznaczenie 1: trójkąt pachwinowy, a=6, metoda 135, l=50 z kółkiem otwartym. Odpowiedź: spoina pachwinowa jednostronna, grubość 6 mm, MAG, przerywana (kółko otwarte) na odcinkach po 50 mm.

Oznaczenie 2: linia prosta, a=8, kąt 55°, metoda 111, RT. Odpowiedź: spoina czołowa z ukosowaniem V pod kątem 55°, grubość 8 mm, elektroda otulona, wymagana kontrola radiograficzna.

Oznaczenie 3: trójkąt pachwinowy z kółkiem pełnym na końcu linii odniesienia, a=4, metoda 135, PT. Odpowiedź: spoina pachwinowa obwodowa (zamknięta wokół profilu), grubość 4 mm, MAG, wymagane badanie penetracyjne.

Norma PN-EN ISO 2553, norma materiałowa PN-EN 10025 dla stali konstrukcyjnych, dyrektywa ciśnieniowa 2014/68/UE dla zbiorników, norma wykonania konstrukcji stalowych EN 1090, specyfikacja badań nieniszczących wg EN 9712. Źródła: Polski Komitet Normalizacyjny, Polskie Centrum Akredytacji, strona informacyjna Urzędu Dozoru Technicznego (udt.gov.pl).
