Oznaczenie spoiny czołowej na rysunku – jak czytać symbole ISO

Masz przed sobą rysunek techniczny, a w miejscu, gdzie dwa elementy mają się połączyć, widzisz strzałkę, linię odniesienia i ciąg dziwnych symboli. Wiesz, że to oznaczenie spoiny czołowej, ale próba rozszyfrowania znaczenia poszczególnych znaków przypomina łamanie szyfru. Różnica między rysunkiem odczytanym poprawnie a tym z błędem w oznaczeniu to nie kwestia estetyki, lecz bezpieczeństwa całej konstrukcji, dlatego warto poznać reguły, które za tymi symbolami stoją, i nauczyć się czytać je tak pewnie, jak inżynier w biurze konstrukcyjnym.

• Symbole uzupełniające spoinę czołową wg normy ISO 2553
• Przykład oznaczenia spoiny czołowej na rysunku technicznym
• Najczęstsze błędy przy oznaczaniu spoin czołowych

Symbole uzupełniające spoinę czołową wg normy ISO 2553

Norma PN-EN ISO 2553 porządkuje sposób graficznego przedstawiania połączeń spawanych w dokumentacji technicznej. Każde oznaczenie spoiny czołowej na rysunku składa się z kilku elementów ułożonych w ściśle określonej kolejności, a każdy z nich niesie konkretną informację. Sam symbol graficzny, czyli tak zwana linia spoiny, pokazuje jedynie jej kształt i położenie względem krawędzi materiału.

Pełne oznaczenie tworzy tak zwany system strzałkowy, w którym strzałka wskazuje miejsce wykonania spoiny, a linia odniesienia prowadzi do ciągu znaków opisujących szczegóły. System ten działa jak zdanie w języku technicznym: ma swój podmiot (strzałka), orzeczenie (symbol spoiny) i przydawkę (symbole uzupełniające). Bez znajomości gramatyki tego języka odczytanie rysunku staje się zgadywaniem.

Symbole uzupełniające pojawiają się w połączeniu z podstawowym oznaczeniem i dzielą się na kilka grup. Pierwszą stanowią znaki określające kształt zewnętrzny lica spoiny, czyli jej widocznej powierzchni. Płaski, wklęsły, wypukły czy ścięty profil wpływa na rozkład naprężeń, dlatego projektant dobiera go świadomie, a nie przypadkowo. Spoina płaska rozkłada obciążenia równomiernie, wklęsła sprawdza się przy obciążeniach dynamicznych, a wypukła zwiększa przekrój w najwęższym miejscu.

Kolejną grupą są symbole obróbki strony grani, czyli strony przeciwnej do lica. Jeżeli spoina ma być wykonana od obu stron, konieczne jest oznaczenie, czy druga warstwa wymaga sfazowania, podkucia czy wyrównania. Granica spoiny dwustronnej bez takiego symbolu pozostaje niejednoznaczna, a wykonawca może przyjąć błędną interpretację, która zemści się podczas prób eksploatacyjnych.

Trzecia grupa to oznaczenia wymiarowe, czyli wartości takie jak grubość spoiny (litera a), długość odcinka spawania czy odstęp między punktami sczepnymi. Symbol a przy oznaczeniu spoiny czołowej oznacza grubość obliczeniową, czyli tę, którą konstruktor uwzględnia w obliczeniach wytrzymałościowych. Wartość z wskazuje natomiast efektywną grubość spoiny mierzoną od lica do grani.

Ostatnią, często pomijaną grupą stanowią symbole uzupełniające dotyczące metody spawania i pozycji pracy. Mała litera przy symbolu informuje o procesie (na przykład t dla TIG, m dla MAG, p dla plazmy), a liczba w okrągłym polu oznacza pozycję spawania wg skali 1-6. Dla spoin czołowych w konstrukcjach nośnych te informacje bywają równie ważne jak same wymiary geometryczne, bo decydują o uzyskaniu wymaganej struktury materiału.

Przykład oznaczenia spoiny czołowej na rysunku technicznym

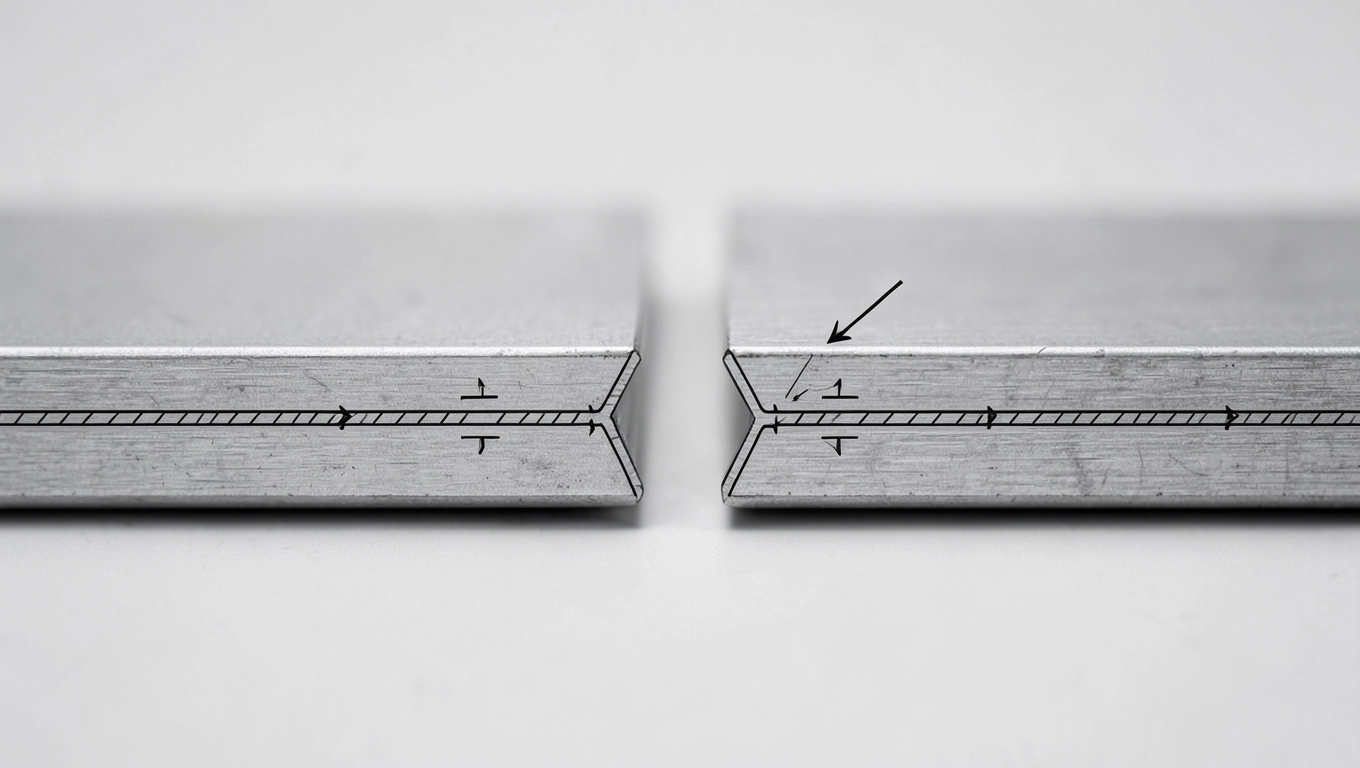

Najskuteczniejszą metodą nauki pozostaje analiza konkretnego przypadku. Wyobraź sobie rysunek dwóch blach o grubości 12 mm, które mają zostać połączone na całej długości krawędzi w pozycji poziomej. Strzałka wskazuje na styk elementów, linia odniesienia biegnie ukośnie w prawo, a na jej końcu pojawia się ciąg znaków.

W tym ciągu najpierw widnieje symbol graficzny spoiny czołowej prostej, czyli pionowa kreska przypominająca literę I. Ten kształt oznacza, że krawędzie blach nie wymagają fazowania, ponieważ przy grubości do około 4 mm wystarczy prosty styk. W naszym przykładzie grubość wynosi 12 mm, więc właściwszy byłby symbol V lub Y, ale dla czytelności analizy pozostańmy przy uproszczeniu.

Przed symbolem graficznym, po lewej stronie, znajduje się wartość a = 8. To grubość obliczeniowa spoiny, którą konstruktor przyjął w obliczeniach statycznych. Różnica między grubością materiału (12 mm) a grubością spoiny (8 mm) wynika z głębokości wtopienia i kształtu rowka. Liczba ta nie jest przypadkowa: musi wynikać z obliczeń zmęczeniowych i statycznych, które uwzględniają rzeczywiste naprężenia w konstrukcji.

Za symbolem graficznym, po prawej stronie, pojawia się oznaczenie HL, czyli informacja o profilu lica spoiny. Litera H oznacza, że spoina jest lekko wypukła, a L wskazuje na wyrównaną powierzchnię. Taki profil zwiększa sztywność połączenia w płaszczyźnie prostopadłej do osi spoiny i zmniejsza ryzyko powstawania karbów, w których mogłyby inicjować się pęknięcia zmęczeniowe.

Niżej, na przedłużeniu linii odniesienia, widnieje mała litera t, która mówi, że spoina powinna być wykonana metodą TIG (tungsten inert gas). Wybór tej metody podyktowany jest wymaganą jakością lica oraz rodzajem materiału, w tym przypadku stali niskowęglowej o podwyższonej czystości. W dokumentacji mostowej i ciśnieniowej metoda TIG bywa narzucana obligatoryjnie, bo daje najczystsze wtopienie i minimalny rozprysk.

Na samym końcu pojawia się liczba w okrągłym polu, na przykład (1), oznaczająca pozycję spawania PA (podolna, blacha w pozycji poziomej, spoina od góry). Pozycja ma ogromne znaczenie dla jakości: spawanie w pozycji podolnej pozwala uzyskać pełne wtopienie i gładkie lico, natomiast spawanie wymuszone w pozycji pionowej lub nad głową zawsze wymaga korekty parametrów prądowych i prędkości podawania drutu.

Pełny zapis w tym przykładzie wygląda więc następująco: linia odniesienia ze strzałką wskazującą styk blach, a na niej w kolejności: a = 8, symbol I, HL, t, (1). Każdy element ma swoje miejsce, a przesunięcie któregokolwiek w inne pole oznaczałoby zupełnie inną spoinę.

Najczęstsze błędy przy oznaczaniu spoin czołowych

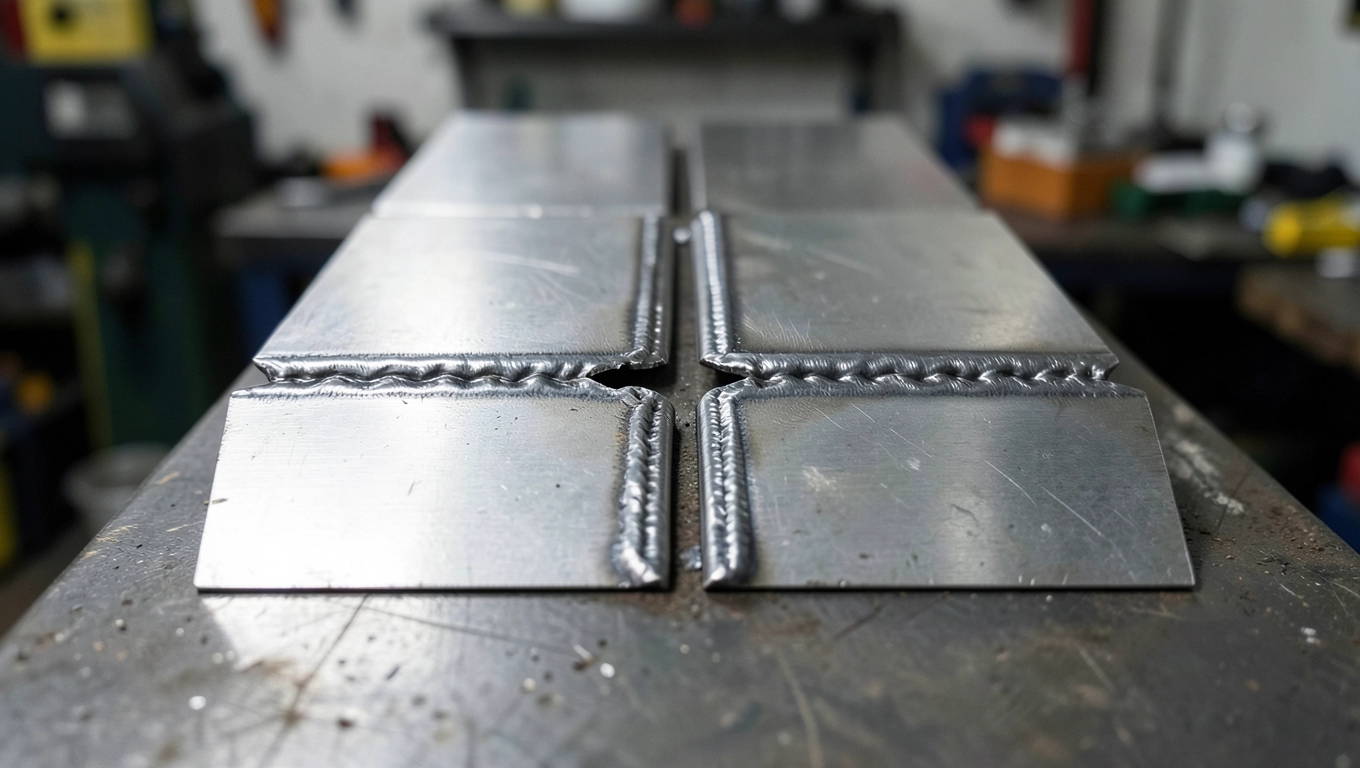

Najbardziej rozpowszechnionym błędem pozostaje pominięcie grubości spoiny w oznaczeniu. Konstruktor zakłada, że wykonawca sam dobierze parametry, a spawacz przyjmuje, że grubość wynika z grubości materiału. Tymczasem bez wartości a w oznaczeniu nie ma podstaw do odbioru jakościowego, bo nie wiadomo, czy spoina ma mieć 8 mm, 10 mm czy pełne 12 mm. Kontrola ultradźwiękowa weryfikuje właśnie tę wartość, a jej brak w dokumentacji uniemożliwia jednoznaczną ocenę.

Drugi błąd wynika z nieprawidłowego umieszczenia symbolu graficznego względem linii odniesienia. Symbol powinien leżeć po tej stronie, po której znajduje się spoina, a nie po przeciwnej. Wielu rysowników intuicyjnie rysuje symbol w jednym miejscu, nie zważając na tę regułę, co prowadzi do sytuacji, w której spawacz wykonuje spoinę od drugiej strony, niż przewidział projektant. W efekcie naprężenia mogą rozkładać się odwrotnie do założeń obliczeniowych.

Trzeci problem to brak oznaczenia strony grani przy spoinach dwustronnych. Spoina czołowa dwustronna wymaga podkucia grani przed ułożeniem drugiej warstwy, a symbol podkucia (mała litera g) informuje o głębokości i sposobie obróbki. Bez tego oznaczenia wykonawca może pominąć podkucie, pozostawiając w grani wtrącenia żużlowe, które staną się koncentratorami naprężeń i potencjalnymi miejscami inicjacji pęknięć.

Czwarty, mniej oczywisty błąd dotyczy mylenia symboli I, V i Y. Symbol I oznacza spoinę bez fazowania, V oznacza symetryczne fazowanie pod kątem 60-70 stopni, a Y to asymetryczne fazowanie z jedną prostą i jedną ukośną krawędzią. Rysownik, który wpisuje symbol V zamiast Y, sugeruje zupełnie inny kształt rowka, a to oznacza inną ilość spoiwa, inny czas pracy i inne właściwości mechaniczne gotowego złącza.

Piątym błędem bywa pomijanie pozycji spawania w oznaczeniu. Symbol pozycji w okrągłym polu (cyfry 1-6) wpływa na dobór parametrów przez spawacza i na wymagania badania nieniszczącego. W pozycji podolnej (PA, oznaczenie 1) grań jest łatwo dostępna i badanie ultradźwiękowe daje wiarygodne wyniki. W pozycji pionowej (PF, oznaczenie 5) wynik badania może być mniej pewny ze względu na geometrię odbicia fali, co powinno skłaniać projektanta do zaostrzenia kryteriów odbioru.

Szósty, często spotykany błąd to stosowanie oznaczeń niezgodnych z aktualną wersją normy. Starsze edycje ISO 2553 (na przykład z 1992 roku) używały symboli graficznych o odwróconej polaryzacji lica i grani. Rysownik, który korzysta z szablonu sprzed kilkunastu lat, może nieświadomie oznaczyć spoinę wykonywaną od strony grani jako spoinę od strony lica. Nowoczesne wersje normy (2013, 2019) wprowadziły jednoznaczny system kolorowania i opisów, który warto sprawdzić przed oddaniem dokumentacji.

Wreszcie, siódmy błąd ma wymiar czysto ludzki: kopiowanie oznaczeń z wcześniejszych projektów bez weryfikacji aktualnych wymagań. Środowisko inżynierskie ceni powtarzalność, ale w dokumentacji technicznej każdy projekt wymaga indywidualnego podejścia. Nawet drobna zmiana grubości materiału, klasy stali czy warunków eksploatacji może wymagać skorygowania oznaczenia spoiny, a rutynowe przeniesienie poprzedniego zapisu niesie ze sobą ryzyko utraty zgodności z obowiązującymi przepisami.

Poprawne oznaczenie spoiny czołowej na rysunku technicznym wymaga znajomości czterech filarów: systemu strzałkowego, symboli graficznych kształtu, wymiarów geometrycznych oraz metod i pozycji spawania. Pominięcie któregokolwiek z tych elementów otwiera pole do błędnej interpretacji, a ta przekłada się na realne ryzyko w eksploatacji. Norma PN-EN ISO 2553 stanowi spójny framework, ale jej stosowanie wymaga świadomego podejścia, nie automatycznego kopiowania wzorców.

Dokumentacja techniczna wysokiej jakości rozpoznaje się właśnie po precyzji oznaczeń spawalniczych. Rysunek, na którym każda spoina ma pełne oznaczenie zgodne z normą, to dokument, któremu można zaufać, a wykonawca wie dokładnie, czego oczekuje projektant. Ta precyzja kosztuje kilka dodatkowych minut przy tworzeniu rysunku, a oszczędza tygodnie poprawek, reklamacji i dyskusji podczas odbioru.
