Brak wymiaru spoiny FW na rysunku? Sprawdź, jak dobrać grubość

Wchodzisz na halę, rozwijasz rysunek i widzisz symbol FW bez żadnej liczby obok. Żadnego „a5", żadnego wymiaru, żadnej tabelki spoin w legendzie. Masz dwie opcje: strzelać z głowy albo zadzwonić do projektanta i czekać godzinami na odpowiedź. Tymczasem jedna błędna decyzja oznacza albo zbyt słabą nośność węzła, albo niepotrzebne koszty materiału i odkształcenia od nadmiaru ciepła. Poniżej znajdziesz algorytm, który stosujesz na chłodno, gdy brakuje danych, plus konkretne procedury i wzory zgodne z EN 1090-2 oraz EN ISO 3834-2.

• Spoina pachwinowa a = 0,7 t wzór i przykład obliczenia
• Kiedy spawać spoiną 0,5 t, a kiedy 0,7 t porównanie FW i BW
• Brak wymiaru spoiny na rysunku co zrobić krok po kroku
• Najczęstsze błędy przy doborze grubości spoiny pachwinowej
• Praktyczne przykłady obliczeniowe
• Gotowa ściągawka do druku

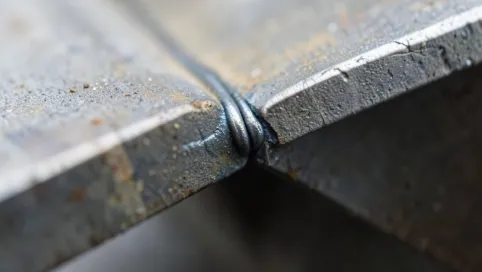

Spoina pachwinowa a = 0,7 t wzór i przykład obliczenia

Najczęstszy domyślny wzór to a = 0,7 × t, gdzie t to grubość cieńszego z łączonych elementów. Reguła bierze się z dwóch zjawisk: spoina przenosi siłę ścinającą proporcjonalnie do swojego pola przekroju, a krótsza noga spoiny (grubość gardzieli) jest zawsze ograniczona przez cieńszy element. Dlatego właśnie projektant, nie wpisując wymiaru, liczy na to, że spawacz policzy sam i nie przepali blachy, w którą wchodzi.

Wzór a = 0,7 t nie jest normatywnym minimum dla każdej sytuacji. To popularna wartość domyślna przy jednostronnych spoinach czołowych blacha-kątownik, blacha-blacha czy teownik-blacha czołowa. Minimum 3 mm wynika z wymagań EN 1090-2 dla klas EXC2 i EXC3. Poniżej 3 mm spoina traci zdolność do przeniesienia sił dynamicznych i staje się podatna na wady typu przyklejenie.

Rzućmy okiem na konkret: blacha 10 mm z kątownikiem 6 mm. Cieńszy element to 6 mm, więc a = 0,7 × 6 = 4,2 mm. Zaokrąglamy w górę do a5, bo niedowymiarowa spoina zawsze stanowi większe ryzyko niż przewymiarowana. W praktyce oznacza to ustawienie prądu i technologę MIG/MAG tak, by uzyskać gardziel około 5 mm, z kontrolą makro trawienia na próbce.

Warto pamiętać, że wzór zakłada spoinę ciągłą i pełny przetop. Spoina przerywana (szew) ma inne zasady obliczania nośności i wymaga współczynnika redukcyjnego. Jeśli widzisz na rysunku symbol z kółkiem lub przekreśleniem, wracasz do legendy lub specyfikacji domyślny wzór nie obowiązuje.

Tabela domyślnych grubości FW bez wymiaru na rysunku

Kiedy spawać spoiną 0,5 t, a kiedy 0,7 t porównanie FW i BW

Wartość a = 0,5 × t_min pojawia się przy spoinach dwustronnych pachwinowych FW, bo całkowita nośność rozkłada się na dwa przekroje gardzieli. Dla blachy 12 mm i kątownika 6 mm w układzie dwustronnym dostajesz 0,5 × 6 = 3 mm na stronę, czyli łącznie gardziel 6 mm. To z grubsza odpowiada jednostronnemu a5 po drugiej stronie, ale z mniejszym wkładem ciepła.

Spoina czołowa BW rządzi się inną logiką. Symbol V, U, J lub KW bez liczby oznacza pełny przetop, jeśli projektant nie wpisał inaczej. Grubość spoiny BW liczy się jako głębokość przetopu, a nie jako gardziel. Mylenie FW z BW prowadzi do sytuacji, w której spawacz robi spoinę czołową o niepełnym przetopie, myśląc, że chodzi o pachwinową, albo odwrotnie i wtedy nośność węzła spada nawet o 40%.

Granica między FW a BW bywa płynna przy połączeniach teownika z blachą czołową, gdzie geometria złącza może być opisana jako pachwinowa, ale w istocie przechodzi w czołową. W takich węzłach decyduje rysunek szczegółowy (detail), a nie ogólna uwaga projektanta.

Konsekwencje zamiany FW na BW

Zamiana FW na BW w węźle nośnym wymaga ponownego obliczenia naprężeń i przeglądu procedury spawalniczej WPQR. Inny materiał dodatkowy, inna pozycja spawania, inna kontrola NDT. Jeśli technolog podmienia typ spoiny „po cichu", łamie łańcuch traceability i naraża inwestora na reklamacje w okresie gwarancji zwykle 5 lat w budownictwie kubaturowym.

Brak wymiaru spoiny na rysunku co zrobić krok po kroku

Gdy rysunek milczy, nie milczysz ty. Procedura wygląda tak: najpierw sprawdzasz wszystkie miejsca, gdzie wymiar mógł zostać wpisany, potem kontaktujesz się z projektantem przez formalne RFI, na końcu dokumentujesz decyzję. Każdy krok zostawia ślad w dokumentacji bez tego nie obronisz się przy audycie ani w sądzie.

Skąd wziąć wymiar ścieżka poszukiwań

Zanim wyślesz zapytanie, przejdź po kolei: tabela spoin w nagłówku arkusza, uwagi ogólne (notes), specyfikacja wykonania konstrukcji stalowej, legenda symboli spawalniczych na końcu rysunku. Często projektant wpisuje „FW wg t" w uwadze nr 3 albo w specyfikacji powołuje się na EN 1090-2 bez definiowania wartości.

Kontekst konstrukcji ma znaczenie. Klasa wykonania EXC1 (np. konstrukcje tymczasowe) dopuszcza większą tolerancję wymiarową niż EXC3 (mosty, hale widowisk z tłumem). Im wyższa klasa, tym mniejsze pole do samodzielnych decyzji i tym szybciej RFI trafia do projektanta.

Checklista RFI dla brakującego wymiaru spoiny

• Numer rysunku i rewizja (np. S-301, rev. C).
• Numer spoiny lub pozycja węzła z rysunku.
• Skan lub zdjęcie fragmentu z zaznaczoną spoiną.
• Proponowany wymiar FW wraz z uzasadnieniem (wzór, norma).
• Termin odpowiedzi i wpływ na harmonogram produkcji.

Kontaktując się z biurem projektowym, wzór zapytania wygląda tak: „Dotyczy rysunku S-301 rev. C, spoina W14 (teownik + blacha czołowa, gr. 12/10 mm). Proszę o wskazanie wymiaru FW. Na podstawie EN 1090-2 i braku innych wytycznych proponuję a6. Wymagana odpowiedź do 24.04.2026, blokada montażu od 26.04.2026."

Kto może zatwierdzić zmianę? Projektant konstrukcji ma głos decydujący. Kierownik budowy i technolog spawalnik z uprawnieniami IWE mogą zaproponować rozwiązanie, ale formalnie odpowiada projektant. W praktyce dążysz do tego, by decyzja była pisemna mail z potwierdzeniem odczytu lub wpis do dziennika spawania z podpisem.

Wpis do dziennika spawania

Brak wpisu w dzienniku spawania o brakującym wymiarze to pierwszy błąd wyłapywany przez inspektora nadzoru inwestorskiego. Wpis powinien zawierać datę, identyfikację spoiny, źródło decyzji (np. „wg EN 1090-2, tabela 5, minimum klasy EXC2") i podpis spawacza oraz technologa.

Najczęstsze błędy przy doborze grubości spoiny pachwinowej

Pięć błędów pojawia się regularnie na halach i w biurach projektowych. Rozpoznasz je w opisie każdego z nich, bo niemal każdy warsztat je popełnił przy pierwszym lepszym skomplikowanym węźle.

Pierwszy to przekonanie, że grubsza spoina zawsze oznacza bezpieczniejsze połączenie. Nic bardziej mylnego. Zbyt duża gardziel spoiny FW przy cienkiej blasze prowadzi do przypaleń, odkształceń kątowników i naprężeń resztkowych, które potrafią pęknąć szybciej niż sama spoina. Grubość spoiny dopasowujesz do nośności węzła, a nie do widzimisię spawacza.

Drugi błąd to mylenie FW z BW w symbolice rysunkowej symbol trójkąta otwartego różni się od zamkniętego, ale przy szybkim rzucie oka łatwo je pomylić, zwłaszcza gdy rysunek jest kiepsko zeskanowany. Konsekwencje omówiłem wyżej, lecz warto dodać, że pomylona spoina w węźle nośnym to w praktyce konieczność wycięcia i ponownego wykonania, bo brak spełnienia procedury WPQR nie pozwala podpisać odbioru.

Trzeci to brak weryfikacji z dokumentacją powykonawczą. Spawacz kończy węzeł, trafia do dokumentacji jako „a5" bez informacji, skąd ten wymiar. Przy odbiorze NDT inspektor otwiera rysunek, nie widzi wymiaru, więc zgłasza niezgodność. Leży ona wtedy po stronie wykonawcy, choć formalnie wymiaru nie wpisał projektant. Dlatego zawsze powołujesz się na normę lub RFI.

Czwarty to domyślne stosowanie minimum 3 mm bez sprawdzenia klasy wykonania. W EXC3 dla stali o podwyższonej granicy plastyczności (np. S355) minimalna grubość FW może wynosić 4 mm, jeśli element pracuje w zakresie zmęczeniowym. Bez sprawdzenia specyfikacji robisz spoinę zbyt wiotką.

Piąty to ignorowanie pozycji spawania. Spoina pionowa PF, sufitowa PE i podolgowata PA mają różne ograniczenia w zakładce WPS. Spoina pachwinowa a5 w pozycji PE z drutem 1,0 mm w osłonie Ar/CO₂ 80/20 to inny proces technologiczny niż PA z drutem 1,2 mm a na rysunku widzisz tylko FW bez wymiaru i pozycji.

Kiedy nie stosować domyślnego wzoru 0,7 t

Nie stosujesz go, gdy elementy pracują na zmęczenie, gdy projektant jawnie wskazał inną wartość w specyfikacji, gdy spoina jest przerywana (szew), gdy łączone materiały mają różną granicę plastyczności (np. S235 ze S355) bez procedury WPQR obejmującej oba materiały. W takich sytuacjach RFI jest obowiązkowe nawet jeśli procedura trwa kilka godzin.

Praktyczne przykłady obliczeniowe

Case 1: Blacha 12 mm + kątownik 60×40×6, spoina dwustronna FW

Cieńszy element to kątownik 6 mm, spoina dwustronna: a = 0,5 × 6 = 3 mm na stronę. Minimalna wartość z EN 1090-2 to 3 mm, więc wpis na rysunku to a3 obustronnie. Łączna gardziel geometryczna wynosi około 6 mm, co w nośności odpowiada jednostronnemu a7.

Case 2: Teownik T80 + blacha czołowa 8 mm, spoina jednostronna FW

Środnik teownika ma grubość nominalną 6,5 mm (oznaczenie T80 wg PN-EN 10024), blacha czołowa 8 mm. Cieńsza jest środnik, więc a = 0,7 × 6,5 = 4,55 mm. Zaokrąglasz do a5. Pozycja spawania PA, WPS na spoiny pachwinowe jednostronne.

Case 3: Rama nośna hali węzeł słup-rygiel

Blacha czołowa słupa 20 mm, rygiel IPE 300 z półką 10,7 mm, żeberko usztywniające 8 mm. Węzeł ma pięć różnych spoin czołowe BW i pachwinowe FW. Bez rysunku szczegółowego kwalifikujesz brakujące wymiary FW po wzorach 0,7 t (jednostronne) i 0,5 t (dwustronne). Pierwszą decyzją zawsze jest jednak telefon do biura projektowego; ramy nośne bez śladu dokumentacyjnego to proszenie się o kłopoty przy odbiorze nadzoru budowlanego.

Gotowa ściągawka do druku

Zapisz sobie w zeszycie warsztatowym: FW bez wymiaru oznacza a = 0,7 t dla jednostronnej i a = 0,5 t dla dwustronnej. Minimum 3 mm. Zawsze powołuj się na EN 1090-2 i klasę wykonania. Brak danych = RFI + wpis w dzienniku. Brak wpisu = brak obrony. To cztery zasady, które zamieniają domysł w decyzję inżynierską.

Wydrukuj tabelę z rozdziału pierwszego i powieś nad stanowiskiem spawania. Każdy spawacz, który zobaczy „a3, a5, a7" w odniesieniu do grubości blachy, szybciej dobierze parametry prądu i kąta ułożenia palnika, niż gdyby miał liczyć w pamięci. Tabela przypomina też o pułapce: nigdy nie schodź poniżej minimum normatywnego, nawet jeśli węzeł wygląda na mało obciążony.

Normy i przepisy wykorzystane w artykule: EN 1090-2 (Wykonywanie konstrukcji stalowych i aluminiowych Część 2: Wymagania techniczne dotyczące konstrukcji stalowych), EN ISO 3834-2 (Wymagania jakości dotyczące spawania materiałów metalowych Część 2: Rozszerzone wymagania jakości), PN-EN 10024 (Dwuteowniki i teowniki stalowe na gorąco walcowane Wymiary i tolerancje kształtu), PN-EN ISO 2553 (Spawanie Symboliczne oznaczenie spoin na rysunkach). Źródła dostępne na stronach PKN (pkn.pl) oraz CEN (cen.eu).
