Każdy, kto choć raz stał przed szlifierką z blatem ze stali i próbował "na oko" dobrać kąt ukosowania, wie, że błąd o kilka milimetrów w geometrii rowka przekłada się na nieproporcjonalnie duże straty materiału — albo, co gorsza, na spoinę, która wygląda dobrze, ale nie przenosi zakładanych naprężeń. Obliczanie parametrów spoin to jedno z tych zadań, gdzie intuicja regularnie przegrywa z matematyką, a kalkulator spoin okazuje się nie luksusem, lecz podstawowym narzędziem każdego spawacza i konstruktora. Grubość blachy, kąt ukosowania, długość złącza, gęstość materiału wypełniającego — to cztery zmienne, które razem decydują o tym, czy zamówisz właściwą ilość drutu spawalniczego, czy zostaniesz z brakiem na budowie o złą porę.

• Jak działa kalkulator spoin
• Parametry wejściowe do spoin
• Zużycie spoiny krok po kroku
• Wyniki kalkulacji spoin
• Błędy w obliczaniu spoin
• Kalkulator spoin - pytania i odpowiedzi

Jak działa kalkulator spoin

Mechanizm obliczeń opiera się na geometrii przekroju poprzecznego rowka spawalniczego — czyli tego charakterystycznego wycięcia w materiale, które wypełnia się ciekłym metalem podczas spawania. Kalkulator spoin pobiera kilka parametrów wejściowych, wyznacza pole powierzchni przekroju, mnoży je przez długość spoiny i otrzymuje objętość. Tę objętość wyraża następnie w jednostkach masy, mnożąc przez gęstość materiału wypełniającego. Brzmi prosto, ale diabeł tkwi w szczegółach każdego typu złącza.

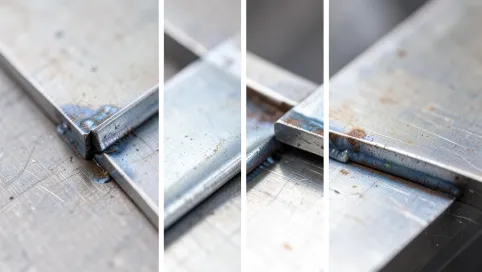

Różne typy spoin mają fundamentalnie odmienne geometrie przekroju, a co za tym idzie — zupełnie różne wzory obliczeniowe. Spoina V to trójkąt równoramienny, gdzie oba boki ukosowania zbiegają się do punktu graniowego — pole takiego przekroju wynosi tan(α/2) × g², gdzie α to całkowity kąt rozwarcia rowka, a g to głębokość. Spoina X dzieli ten trójkąt na dwa symetryczne, wykonywane naprzemiennie z obu stron płyty, co zmniejsza całkowitą objętość napawania nawet o 40-50% przy tej samej grubości materiału — bo głębokość każdego rowka to połowa grubości blachy, a pole przekroju rośnie z kwadratem głębokości.

Spoiny pachwinowe, czyli kątowe, działają według innej logiki geometrycznej. Przekrój to trójkąt prostokątny równoramienny, gdzie bok katety równa się wymiarowi gardła a. Pole wynosi zaledwie 0,5 × a², co przy standardowym a = 0,7t daje przekrój znacznie mniejszy niż spoina czołowa na tej samej grubości — jednak w złączach teowych i narożnych to właśnie ta geometria przenosi siły ścinające bez konieczności ukosowania.

Może Cię zainteresować: Obliczanie spoin pachwinowych Kalkulator

Naddatek na wypełnienie, określany w procentach, odzwierciedla rzeczywistość procesu spawania — żaden spawacz nie wypełnia rowka idealnie do poziomu powierzchni materiału. Lico spoiny zawsze lekko wystaje, a przy spawaniu wielościegowym każdy ścieg dokłada materiał ponad teoretyczne minimum. Norma PN-EN ISO 5817 dopuszcza wypukłość lica do 1 mm dla klasy B przy spoinach czołowych, ale w praktyce odpady procesowe i przepalenia generują łączny naddatek w przedziale 10-25% w zależności od metody — MIG/MAG bliżej dolnej granicy, elektroda otulona często przekracza 20%.

Gęstość materiału wypełniającego to parametr, który decyduje o przeliczeniu objętości na masę, a masa bezpośrednio wyznacza zużycie elektrod lub drutu. Stal konstrukcyjna ma gęstość około 7,85 g/cm³, stal nierdzewna austentyczna 7,9-8,0 g/cm³, aluminium i jego stopy 2,7 g/cm³, a miedź blisko 8,9 g/cm³. Podmiana wartości gęstości w kalkulatorze przy niezmienionej geometrii pokazuje natychmiast, dlaczego spawanie aluminium jest optycznie "lżejsze" — z tej samej objętości rowka zużywasz niemal trzy razy mniej masy stopiwa.

Parametry wejściowe do spoin

Grubość materiału to pierwszy i najważniejszy parametr wejściowy, bo od niej zależą zarówno głębokość rowka, jak i sam wybór typu spoiny. Przy grubościach do 6 mm złącza czołowe wykonuje się zazwyczaj bez ukosowania — elektrody lub drut spawalniczy przetapiają materiał na wylot. Powyżej 6 mm zaczyna być konieczne ukosowanie jednostronne (spoina V lub Y), a od około 16 mm uzasadnione ekonomicznie staje się ukosowanie dwustronne (X), bo objętość napawania rośnie kwadratowo wraz z głębokością rowka — podwojenie głębokości zwiększa objętość czterokrotnie.

Kąt ukosowania ma bezpośredni wpływ na dostępność procesową — musi być wystarczająco szeroki, żeby elektroda lub dysza spawalnicza mogła swobodnie operować w rowku i zapewnić pełne przetopienie. Normy spawalnicze, w szczególności ISO 9692, zalecają kąt całkowity 60° dla spoin V przy spawaniu ręcznym elektrodą otuloną i 50-55° przy MIG/MAG, bo drut cienki wymaga mniejszej przestrzeni manewrowej. Zbyt wąski kąt — poniżej 45° — zwiększa ryzyko przyklejenia i wtrąceń żużla przy spawaniu metodami żużlowymi, bo stopiony metal nie ma jak swobodnie wypełnić rowka od podstawy.

Długość spoiny to parametr pozornie oczywisty, ale w obliczeniach zużycia materiału często bywa niedoszacowana. Długość nominalna z rysunku technicznego to nie to samo co długość rzeczywista — dodatkowe ściegi na końcach spoiny, nadspawy przy krawędziach oraz przepalenia wymagające naprawy lokalnej potrafią zwiększyć rzeczywiste zużycie o 5-15% względem wartości teoretycznej. Szczególnie przy spawaniu obwodowym rur liczy się obwód zewnętrzny, który przy rurach o dużej średnicy może różnić się od obwodu wewnętrznego o kilka centymetrów — pozornie mało, ale przy seryjnej produkcji to gramy na każdym złączu.

Szczelina graniowa, zwana też odstępem korzeniowym, choć często pomijana w uproszczonych kalkulatorach, ma istotny wpływ na pole przekroju szczególnie przy spoinach V i Y. Odstęp wynoszący 2-3 mm tworzy dodatkowy prostokątny obszar przekroju u podstawy rowka — przy grubości blachy 20 mm i kącie 60° pole tego prostokąta stanowi około 8% całości przekroju trójkątnego. W dużych seriach spawalniczych to różnica zauważalna w bilansie materiałowym.

Tępy kąt krawędziowy, charakterystyczny dla spoin Y i HY, to fragment materiału pozostawiony celowo przy podstawie rowka — zwykle 2-4 mm. Jego funkcja jest mechaniczna: zapobiega przepaleniu i asymetrii geometrycznej złącza w strefie korzenia, co ma kluczowe znaczenie przy spawaniu jednostronnym bez podkładki. Kalkulator spoin uwzględniający tępy kąt dokłada do pola przekroju trójkątnego mały prostokąt przy podstawie, co zmniejsza obliczoną objętość napawania w porównaniu z idealną spoiną V o tej samej głębokości rowka.

Zużycie spoiny krok po kroku

Obliczanie rzeczywistego zużycia materiału spawalniczego zaczyna się od pola przekroju rowka, ale na tym nie kończy. Pole geometryczne to dolna granica — rzeczywiste zużycie drutu lub elektrod jest zawsze wyższe, bo część stopiwa trafia nie do rowka, lecz na odpryski, w żużel, w dym spawalniczy i w nadspawy. Współczynnik wydajności napawania, określany w dokumentacji technicznej materiałów spawalniczych jako η, wynosi dla elektrod otulonych 55-75%, dla MIG/MAG 85-95%, a dla spawania pod topnikiem niemal 99%. Oznacza to, że przy elektrodzie otulowanej z 100 gramów elektrody tylko 55-75 gramów trafia faktycznie do spoiny.

Przeliczenie objętości na masę drutu spawalniczego wygląda więc następująco: masę teoretyczną spoiny dzielisz przez współczynnik wydajności. Przy spoinie V w stali konstrucyjnej o polu przekroju 60 mm² i długości 500 mm otrzymujesz objętość 30 000 mm³, czyli 30 cm³. Masa stopiwa to 30 × 7,85 = 235,5 g. Przy spawaniu MIG/MAG (η = 0,90) musisz zużyć 235,5 / 0,90 = 262 g drutu. Tę wartość powiększasz jeszcze o naddatek procesowy i masz realne zapotrzebowanie na materiał.

Liczba ściegów spawalniczych to kolejna zmienna, która komplikuje przeliczenia przy grubszych materiałach. Pojedynczy ścieg MIG/MAG deposytuje zazwyczaj 8-12 mm² przekroju stopiwa, natomiast przy elektrodzie 3,25 mm około 10-14 mm². Spoinę V o polu 80 mm² trzeba więc wykonać w 6-8 ściegach, a każdy wymaga oddzielnego toczenia, co sumuje się w czas spawania i zużycie gazu osłonowego. Kalkulator spoin podający wyłącznie masę materiału nie uwzględnia tej warstwy złożoności, ale podaje fundament do dalszych obliczeń kosztorysowych.

Gaz osłonowy w procesach MIG/MAG to osobny bilans zasobów, który łatwo przeliczyć ze zużycia czasu łuku. Standardowy przepływ gazu to 12-18 l/min przy spawaniu metodą MIG, a czas spawania 1 kg drutu przy prędkości typowej dla stali niskowęglowej wynosi około 0,5-1,5 godziny zależnie od natężenia prądu. Przy znanych parametrach prądu i napięcia (a te odczytuje się bezpośrednio z karty materiałowej) zużycie gazu daje się wyliczyć z dokładnością ±10%, co w kosztorysach kontraktowych ma realne przełożenie na marżę.

Przy spoinach dekoracyjnych — fugach ceramicznych, uszczelniaczach akrylowych, masach poliuretanowych — matematyka jest prostsza, bo nie ma strat procesowych porównywalnych ze spawaniem. Zużycie fugi ceramicznej oblicza się ze wzoru: zużycie [kg/m²] = (szerokość spoiny × głębokość × gęstość) / (format płytki + szerokość spoiny)². Dla fugi 3 mm między płytkami 30×30 cm o głębokości 8 mm i gęstości 1,6 g/cm³ wynik to około 0,35-0,45 kg/m². Każdy milimetr szerokości fugi dodaje kolejne 0,06-0,08 kg/m², więc przy fugach szerokich 8-10 mm (popularne w stylu industrialnym z betonem dekoracyjnym) zużycie skacze do 1,2-1,5 kg/m².

Wyniki kalkulacji spoin

Głównym wynikiem kalkulatora spoin jest masa materiału spawalniczego, wyrażona w gramach lub kilogramach, gotowa do przeniesienia bezpośrednio na zamówienie lub kosztorys. Wartość bez naddatku to minimum teoretyczne — nigdy nie powinna być podstawą zamówienia. Wartość z naddatkiem procesowym (standardowo 15-25%) to bezpieczne minimum robocze, a do niej warto doliczyć kolejne 5-10% jako bufor na uszkodzenia elektrod, błędy cięcia pręta drutu i ewentualne naprawy. Łączny margines 20-35% nad wartością teoretyczną jest w spawalnictwie przemysłowym normą, a nie przesadą.

Pole przekroju spoiny, choć samo w sobie nie trafia na zamówienie materiałowe, jest kluczową wartością do oceny technicznej złącza. Przy znanych naprężeniach dopuszczalnych spoiny (tabelaryzowanych w normie PN-EN 1993 dla stali) pole przekroju pozwala wyliczyć siłę nośną złącza — jest to iloczyn pola, naprężenia dopuszczalnego i współczynnika jakości złącza. Spoina V w stali S235 o polu 50 mm² przy naprężeniu dopuszczalnym 160 MPa przenosi teoretycznie 8 000 N = 8 kN, co przy projektowaniu kratownicy czy ramy musi być porównane z obciążeniem obliczeniowym z powiększonym współczynnikiem bezpieczeństwa γM = 1,25.

Głębokość rowka to wynik pozornie oczywisty, ale ma praktyczne znaczenie przy doborze prędkości posuwu frezarki lub szlifierki kątowej podczas przygotowania materiału do spawania. Zbyt płytki rowek — o głębokości mniejszej niż 85% grubości przy spoinie V — oznacza brak pełnego przetopienia przy spawaniu jednostronnym, co norma PN-EN ISO 5817 kwalifikuje jako niezgodność klasy C lub D w zależności od głębokości braku wtopienia. Z kolei zbyt głęboki rowek (ponad 100% grubości) sygnalizuje błąd w dokumentacji technicznej lub pomiar na nieprawidłowej krawędzi.

Objętość spoiny w centymetrach sześciennych jest wynikiem użytecznym przy masach poliuretanowych i silikonowych, gdzie producenci podają zużycie właśnie w cm³/mb przy określonej szerokości i głębokości. Typowy kartridż pistoletowy mieści 300 ml = 300 cm³, więc przy fugach dylatacyjnych o przekroju 10×10 mm (100 mm² = 1 cm²) jeden kartridż starczy na 300 cm / 1 cm² = 300 cm = 3 metry bieżące. Powiększając profil do 15×15 mm, obniżasz wydajność kartridża do 1,33 mb — różnica trzykrotna przy wzroście wymiaru przekroju zaledwie o 50%.

Przy uszczelniaczach elastycznych — szczególnie poliuretanowych klasy PU 50 FC o module sprężystości 0,5-0,7 MPa — kalkulator powinien uwzględniać też ruch dylatacyjny połączenia. Jeśli fuga przenosi ruch ±25% swojej szerokości (typowa specyfikacja dla uszczelek poliuretanowych), to fuga o szerokości 20 mm może przesuwać się o ±5 mm — a minimalna głębokość uszczelnienia musi wynosić 10-12 mm, żeby materiał miał wystarczającą elastyczność bez zerwania kohezyjnego. Zbyt mała głębokość przy dużym ruchu to najczęstszy błąd prowadzący do pęknięcia spoiny po pierwszym sezonie termicznym.

Błędy w obliczaniu spoin

Najczęstszy błąd przy korzystaniu z kalkulatora spoin to pominięcie współczynnika wydajności napawania i traktowanie masy stopiwa jako masy zużytego materiału spawalniczego. Te dwie wartości mogą różnić się o 30-40% przy elektrodach otulonych, co przy dużym projekcie generuje dramatyczne niedoszacowanie kosztów. Jeśli kosztorys zakłada 50 kg drutu MIG na podstawie obliczeń objętości, a spawacz używa metody z η = 0,70, rzeczywiste zużycie wyniesie 71 kg — różnica ponad 40%, wystarczająca, żeby projekt wyszedł "pod kreską".

Mylenie kąta half-angle z kątem całkowitym rowka to błąd, który pojawia się zaskakująco często nawet u doświadczonych technologów. Rysunki techniczne mogą podawać kąt ukosowania jednej krawędzi (np. 30°), podczas gdy kalkulator oczekuje kąta całkowitego (60°). Przy wzorze opartym na tan(α/2) pomylenie tych dwóch wartości skutkuje czterokrotnym zawyżeniem lub zaniżeniem pola przekroju — bo tangens 60° jest przeszło trzy razy większy niż tangens 30°. Zawsze warto sprawdzić, czy na rysunku podano kąt jednej strony czy pełny kąt rozwarcia rowka.

Zaniedbanie korekcji na geometrię spoin w połączeniach narożnych i teowych to kolejna pułapka. Kalkulator zazwyczaj oblicza spoinę w płaskim złączu doczołowym — tymczasem w złączu teowym spoina pachwinowa ma inny kąt efektywny i inaczej rozkładają się siły wtopienia. Nominalny wymiar gardła a mierzony prostopadle do powierzchni lica jest mniejszy od rzeczywistej głębokości przetopu o czynnik cos(45°) = 0,707. Oznacza to, że spoina o wymiarze gardła 8 mm ma głębokość rzeczywistego przetopienia zaledwie 5,7 mm — co musi być uwzględnione przy ocenie nośności zgodnie z PN-EN 1993-1-8.

Przy fugach budowlanych i dekoracyjnych — ceramicznych, betonowych, akrylowych — powszechnym błędem jest pominięcie głębokości fugi i bazowanie wyłącznie na szerokości. Fuga 3 mm szeroka wypełniona do pełnej głębokości płytki (12 mm) pochłonie cztery razy więcej masy niż ta sama fuga wypełniona do 3 mm głębokości. Szczególnie przy grubych płytkach gresowych (20-22 mm) lub kamiennych okładzinach producenci klejów zalecają wypełnianie fugi masą taśmą dylatacyjną do głębokości pozostawiającej uszczelniaczo 8-12 mm — bo głębsze wypełnienie nie zwiększa trwałości, tylko kosztuje.

Błąd systemowy pojawia się też wtedy, gdy obliczenia dotyczą spoin na papierze, a nie uwzględniają tolerancji montażowych. Złącze zaprojektowane z odstępem graniowym 2 mm w warunkach warsztatowych może mieć na budowie odstęp 4-5 mm — i to nie z powodu niechlujstwa, lecz z powodu deformacji spawalniczych poprzednich połączeń. Każdy milimetr dodatkowej szczeliny to dodatkowy prostokąt przekroju u podstawy rowka i realne zwiększenie zużycia materiału. Kosztorysy oparte wyłącznie na geometrii nominalnej bez uwzględnienia tolerancji ISO 13920 klasy C lub D regularnie nie doszacowują zużycia materiałów o 8-15%.

Wreszcie — kalkulatory spoin nie ostrzegają przed błędami doboru materiału wypełniającego, które są technicznie kosztowniejsze niż błędy ilościowe. Spawanie stali nierdzewnej austenitycznej drutem przeznaczonym do stali węglowej to katastrofa metalurgiczna, niezależnie od tego, czy objętość i masa zostały obliczone poprawnie. Przy spoinach epoksydowych do podłóg i uszczelniaczach poliuretanowych na tarasy analogiczna zasada obowiązuje w chemii: elastyczność, odporność UV, temperatura aplikacji i temperatura eksploatacji muszą odpowiadać warunkom pracy złącza — a te parametry kalkulator podaje jedynie pośrednio przez dobór gęstości i modułu odkształcenia. Liczby są niezbędne, ale nie zastąpią rozumienia mechanizmu, jaki rządzi konkretnym połączeniem.
