Spoina czołowa a pachwinowa: różnice i zastosowanie

Stale mylisz spoinę czołową z pachwinową i kończy się to pęknięciami w kluczowych miejscach albo niepotrzebnym szlifowaniem krawędzi? Wiesz, że te dwa typy spoin spawanych decydują o tym, czy konstrukcja wytrzyma lata, czy rozleci się po pierwszym obciążeniu, ale brakuje ci jasnego obrazu, jak naprawdę działają w praktyce. Różnica tkwi w szczegółach powstawania jeziorka spawalniczego i penetracji brzegów, które zmieniają całą wytrzymałość złącza. Ignorując to, ryzykujesz błędy w obliczeniach wytrzymałościowych, a te błędy kosztują nie tylko materiał, ale i reputację w warsztacie.

• Budowa spoiny czołowej
• Budowa spoiny pachwinowej
• Różnice w penetracji i przygotowaniu
• Zastosowanie w połączeniach spawanych
• Pytania i odpowiedzi: Spoina czołowa vs pachwinowa

Budowa spoiny czołowej

Spoina czołowa powstaje w złączach doczołowych, gdzie dwie płaskie krawędzie elementów stykają się w jednej płaszczyźnie. Nadtopienie brzegów tworzy jeziorko spawalnicze, które po krzepnięciu wypełnia całą szerokość połączenia. Materiał dodatkowy, jeśli używany, miesza się z bazowym, dając monolityczną strukturę podobną do oryginalnego przekroju. Strefa wpływu ciepła rozciąga się symetrycznie po obu stronach, zmieniając mikrostrukturę metalu na głębokość nawet kilku milimetrów. Ta symetria zapewnia ciągłość wytrzymałości osiowej, ale wymaga precyzyjnego dopasowania krawędzi na styk. Bez tego jeziorko spawalnicze nie przeniknie w pełni, osłabiając całość.

W złączu spawanym spoina czołowa wyróżnia się czterema kluczowymi obszarami: materiałem podstawowym poza strefą ciepła, strefą wpływu ciepła z zmianami twardości, strefą częściowo stopioną na granicy i samą spoiną właściwą w środku. Najgłębsza penetracja następuje w rdzeniu, gdzie metal bazowy topi się na wylot. To przetopienie brzegów na grubość do 100% tworzy pełną ciągłość, eliminując słabe punkty na styku. Jednak ta głębia zwiększa ryzyko naprężeń resztkowych, bo ciepło rozchodzi się równomiernie przez całą płaszczyznę. Kontrola jakości skupia się tu na wizualnej inspekcji i penetrantach, by wychwycić mikropęknięcia w strefie częściowo stopionej.

Przygotowanie pod spoinę czołową zawsze obejmuje ukosowanie krawędzi, najczęściej pod kątem 30-60 stopni. Ukos otwiera V-kształtny rowek, pozwalając łukowi spawalniczemu dotrzeć do korzenia złącza. Bez ukosu penetracja zatrzymuje się na powierzchni, tworząc niedopalen. Szerokość rowka dobiera się do grubości blach - dla 10 mm stosuje się jednostronny ukos 4-6 mm głębokości. Mechanizm jest prosty: szerszy dostęp tlenu i prądu stabilizuje łuk, co przekłada się na głębsze topienie. W efekcie spoina czołowa osiąga wytrzymałość porównywalną z materiałem bazowym.

Zobacz także: Oznaczenie spoiny czołowej – normy i symbole

Podczas spawania czołowego jeziorko spawalnicze krzepnie od korzenia ku powierzchni, budując warstwę po warstwie. Pierwsza warstwa musi wypełnić dno rowka, by uniknąć niedobicia. Kolejne dodają objętości, mieszając spoiwo z bazą w proporcji nawet 50:50. To mieszanie wzmacnia wiązanie atomowe, ale wprowadza ryzyko segregacji pierwiastków stopowych. W stalach wysokowytrzymałych strefa wpływu ciepła może utwardzić metal do 400 HB, zwiększając kruchość. Dlatego chłodzenie kontrolowane zapobiega pęknięciom skurczowym.

Spoina czołowa sprawdza się w konstrukcjach o obciążeniach rozciągających, jak rury ciśnieniowe. Pełne przetopienie przenosi siły osiowo bez koncentracji naprężeń. Testy ultradźwiękowe wykrywają defekty wewnętrzne z dokładnością do 1 mm. Norma PN-EN 15614 definiuje akceptację na podstawie głębokości penetracji minimum 95%. Wybór metody badań zależy od klasy konstrukcji - w mostach RTG, w maszynach magnetyczne.

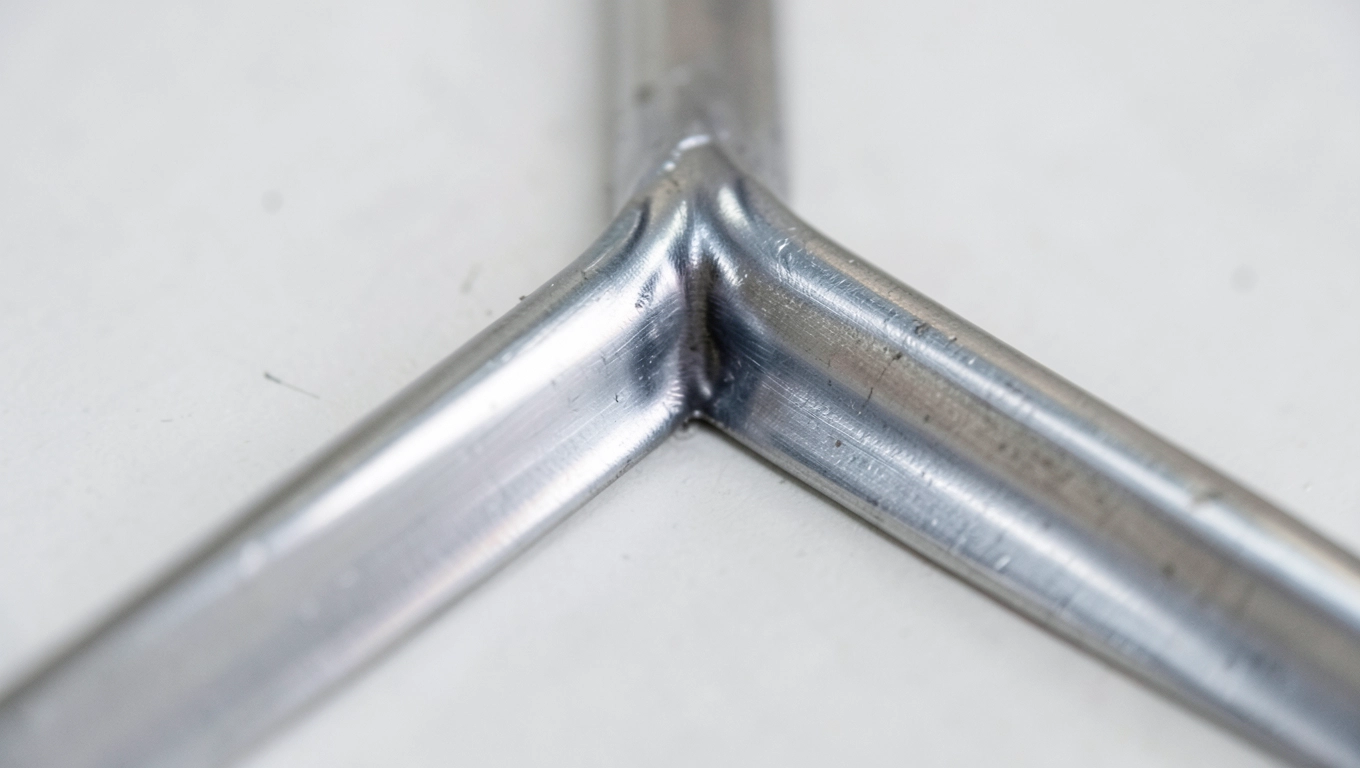

Budowa spoiny pachwinowej

Spoina pachwinowa wypełnia narożnik w złączach teowych lub kątowych, gdzie elementy spotykają się pod kątem prostym. Łuk spawalniczy topi zewnętrzną warstwę brzegów, tworząc trójkątny profil bez pełnego przetopienia. Jeziorko spawalnicze osadza się w pachwinie, krzepnąc w kształt o nogach równej długości. Materiał dodatkowy dominuje tu w objętości, stanowiąc do 80% spoiny. Strefa wpływu ciepła ogranicza się do powierzchniowej warstwy, nie sięgając rdzenia elementów. Ta powierzchowność upraszcza proces, ale ogranicza nośność na ścinanie.

Zobacz także: Obliczanie spoin czołowych: wzory i normy

W budowie pachwinowej wyróżniają się te same cztery obszary złącza spawanego, lecz strefa częściowo stopiona jest płytsza, do 2-3 mm. Spoina właściwa tworzy prosty trójkąt o kącie 45 stopni na nogach. Penetracja sięga zaledwie 20-30% grubości, zależnie od prądu i prędkości. To wystarcza do przenoszenia sił poprzecznych w ramach stalowych. Jednak w strefie wpływu ciepła metal mięknie lokalnie, tracąc 10-20% twardości. Kontrola jakości zaczyna się od wizualnej oceny gardzieli spoiny na równość.

Przygotowanie krawędzi pod pachwinową jest minimalne - wystarczy oczyszczenie z rdzy i zadziorów. Brak ukosu pozwala spawać bez rowka, oszczędzając czas o połowę w porównaniu do czołowej. Łuk styka się z pachwiną pod kątem 45 stopni, topiąc brzegi symetrycznie. Szerokość gardzieli mierzy się mikrometrem - optimum to 4-8 mm dla blach 6-12 mm. Mechanizm przenoszenia sił opiera się na ścinaniu w płaszczyźnie nóg, gdzie spoiwo działa jak klin. Zbyt wąska gardziel zwiększa naprężenia lokalnie.

Krzepnięcie w pachwinowej przebiega od narożnika ku zewnętrznym nogom. Pierwsze jeziorko wypełnia dno pachwiny, blokując zimne szczeliny. Dodatkowe pasy budują wysokość, aż trójkąt osiągnie proporcję 1:1. W metodzie MIG prąd 150-250 A daje penetrację 2 mm na nogę. To mieszanie spoiwa z bazą tworzy wiązanie dyfuzyjne na głębokość mikrometrów. W konstrukcjach stalowych taka spoina wytrzymuje ścinanie do 70% siły czołowej o tej samej objętości.

Badania spoiny pachwinowej skupiają się na powierzchni - penetranty wykrywają pory z czułością 0,5 mm. Dla wyższej odpowiedzialności łączy się z ultradźwiękami na nogach. Poziomy akceptacji z PN-EN 5817 pozwalają na drobne niedoskonałości w niskich klasach. W garażowych konstrukcjach wystarcza VT, w maszynach MT. Wybór metody zależy od jakości wymaganej przez obciążenia poprzeczne.

Różnice w penetracji i przygotowaniu

Spoina czołowa wymaga pełnego przetopienia brzegów na wylot, podczas gdy pachwinowa ogranicza się do zewnętrznej warstwy. W czołowej łuk penetruje rowek V, topiąc 100% grubości w korzeniu. Pachwinowa topi tylko 20-30%, tworząc powierzchowny szew. Ta różnica wynika z geometrii: płaska płaszczyzna czołowa potrzebuje ukosu dla dostępu, pachwinowa korzysta z naturalnego narożnika. Konsekwencja to głębsza strefa wpływu ciepła w czołowej, rozciągająca się na 5-10 mm po obu stronach.

Przygotowanie krawędzi różni się radykalnie - czołowa zawsze z ukosem 30-60 stopni, głębokim na 1/3 grubości. Szlifierka lub frez usuwa zadziory, by jeziorko spawalnicze nie uwięzło powietrza. Pachwinowa obywa się bez tego, wystarczy szczotka druciana. Czas przygotowania skraca się z godzin do minut na metr bieżący. Mechanizm penetracji w pachwinowej opiera się na kapilarnym zasysaniu ciekłego metalu w szczelinę. W czołowej grawitacja i ciśnienie łuku pchają jeziorko w dół.

Penetracja wpływa na mieszanie metali: czołowa daje 50% bazy w spoinie, pachwinowa ledwie 20%. To wzmacnia czołową na rozciąganie o 90-100% wytrzymałości bazowej. Pachwinowa na ścinanie osiąga 60-80%, zależnie od gardzieli. Testy makroskopowe pokazują w czołowej ciągły rdzeń, w pachwinowej luźny trójkąt. Różnica w kontroli: czołowa potrzebuje RTG na defekty wewnętrzne, pachwinowa VT na powierzchnię.

Warsztaty często pomijają ukos w czołowej, co blokuje penetrację do 50%. Rezultat to słabe wiązanie w rdzeniu, podatne na zmęczenie. Pachwinowa wybacza niedoskonałości, bo siły działają na obwodzie. Norma PN-EN ISO 5817 klasyfikuje niedobicia: w czołowej B1 niedopuszczalne, w pachwinowej C tolerowane. Wybór przygotowania zależy od metody spawania - TIG czołowa lubi precyzję, MAG pachwinowa prędkość.

Strefa częściowo stopiona w czołowej jest grubsza, do 1 mm, z ryzykiem kruchości. Pachwinowa ma ją cienką, stabilną termicznie. To tłumaczy, dlaczego czołowa chłodzi się wolniej, by uniknąć pęknięć. Penetracja mierzy się szablonami - minimum 1 mm w pachwinowej, pełna w czołowej. Te różnice decydują o kosztach badań i napraw.

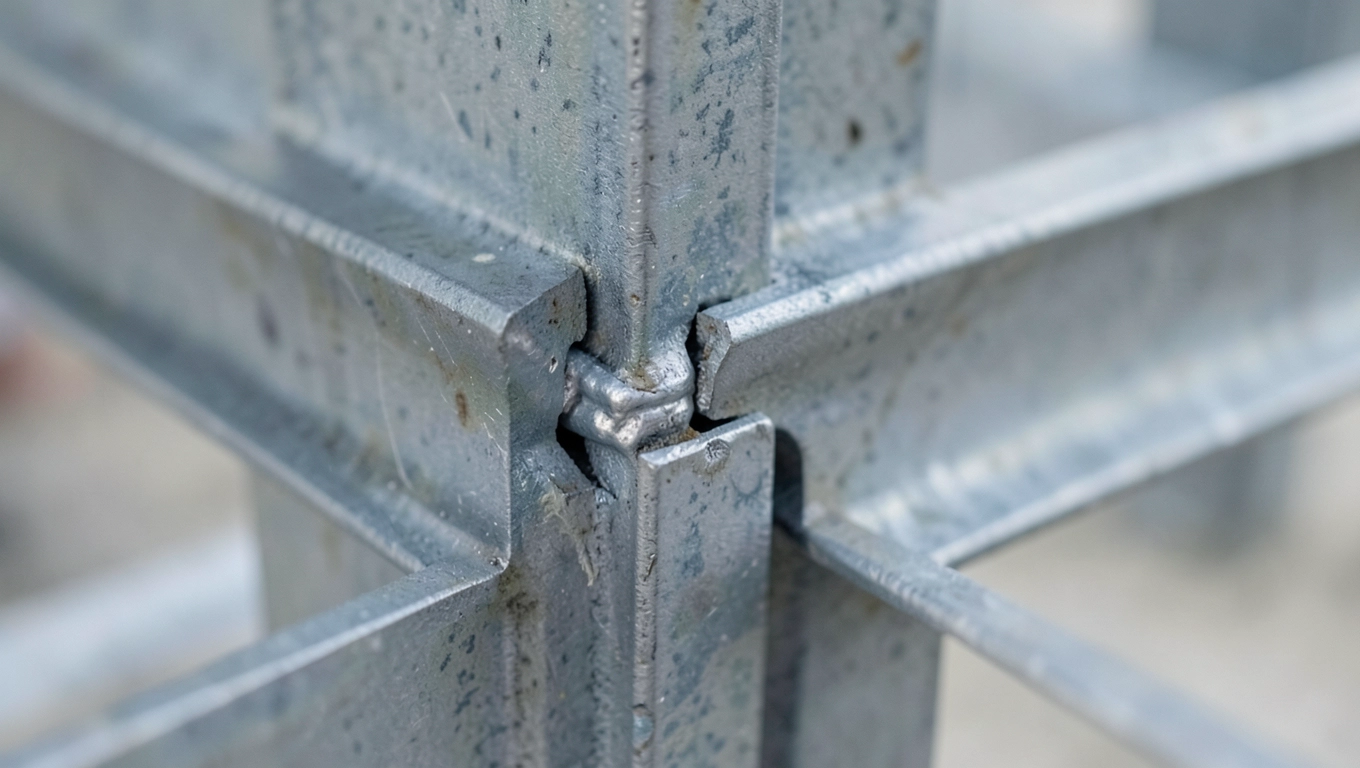

Zastosowanie w połączeniach spawanych

Spoina czołowa dominuje w połączeniach doczołowych pod obciążeniami osiowymi, jak słupy nośne w konstrukcjach stalowych. Pełna ciągłość przekroju przenosi rozciąganie bez słabych punktów. W rurociągach ciśnieniowych eliminuje wycieki na styku. Wytrzymałość oblicza się mnożąc przekrój przez granicę plastyczności bazy. Pachwinowa unika się tu, bo płytka penetracja powoduje koncentrację naprężeń. Wybór czołowej podnosi nośność o 30-50% w porównaniu.

Pachwinowa sprawdza się w złączach kątowych ram i belek, gdzie siły ścinają poprzecznie. Trójkątny profil działa jak kołnierz, rozkładając obciążenie na nogi. W halach stalowych łączy profile teowe bez ukosów. Obliczenia wytrzymałościowe mnożą gardziel przez 0,7 wytrzymałości spoiwa. Czołowa byłaby tu nieefektywna, bo geometria nie pozwala na płaski styk. Popularność pachwinowej wynika z szybkości - metr w 10 minut.

Wybór zależy od typu połączenia: czołowa dla ciągłości, pachwinowa dla prostoty. W mostach czołowa z RTG zapewnia jakość klasy A. W garażowych konstrukcjach pachwinowa z VT wystarcza. Błędy zdarzają się, gdy projektant każe spawać pachwinową pod rozciąganie - pęka po roku. Norma PN-EN 1993-1-8 podaje współczynniki redukcji: 1,0 dla czołowej, 0,8 dla pachwinowej.

Połączenia mieszane łączą obie: czołowa w rdzeniu, pachwinowa na obwodzie. To optymalizuje koszty i wytrzymałość. W maszynach ciężkich czołowa na osi, pachwinowa na wspornikach. Badania łączą metody dla pełnej kontroli - ultradźwięki plus penetranty. Rozumiejąc aplikację, unikniesz nadmiaru pracy i wpadek wytrzymałościowych.

Koncepcja wyboru opiera się na fizyce sił: osiowe proszą o czołową, poprzeczne o pachwinową. W codziennych robotach spawalniczych pachwinowa króluje przez łatwość. Czołowa oszczędza materiał w grubych konstrukcjach. Zawsze sprawdzaj klasę odpowiedzialności przed decyzją.
