Jak podłączyć czujnik ruchu schodowy krok po kroku

Autorzy multitext Aktualizacja: 4 lipca 2026 r.

Wchodzisz wieczorem po schodach, miotasz się po ścianie szukając włącznika, a stopa ląduje w ciemności. Znajomy scenariusz, prawda? Właśnie dlatego rosnące zainteresowanie automatyką schodową nikogo nie dziwi. Podłączenie czujnika ruchu do oświetlenia schodowego potrafi zlikwidować ten problem jednym sensownym projektem, bez kucia ścian co tydzień. Poniższy tekst prowadzi od wyboru sensora, przez właściwy zasilacz, aż po testy gotowej instalacji, z konkretnymi liczbami, schematami i realnymi widełkami cenowymi na 2025/2026 rok.

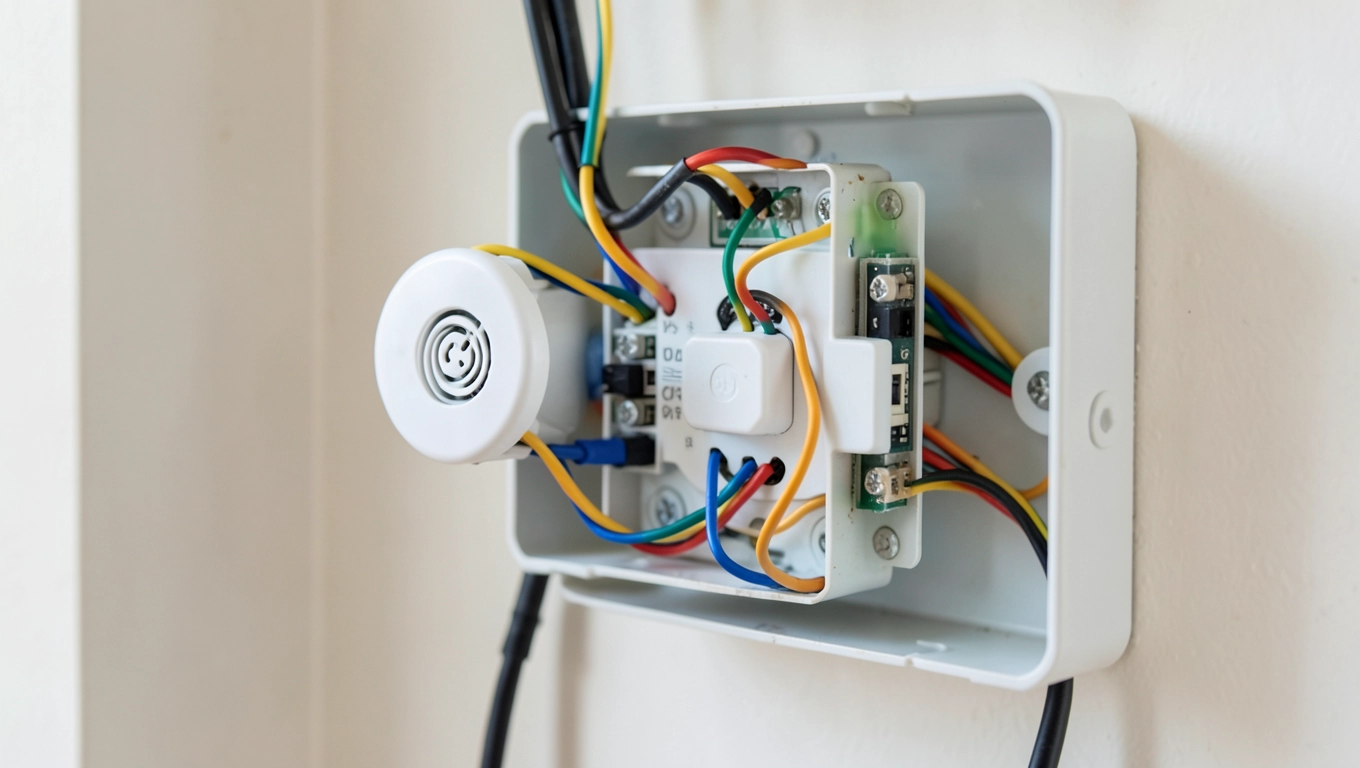

Jak podłączyć czujnik ruchu schodowy

Meta opis: Jak podłączyć czujnik ruchu schodowy krok po kroku: schemat, dobór zasilacza 12V/24V, przekroje przewodów i rozmieszczenie sensorów.

Rodzaje czujników ruchu do schodów i kiedy który naprawdę się sprawdza

Najpopularniejsze sensory pasywne podczerwieni, tzw. PIR, reagują na zmianę temperatury w polu widzenia, dlatego człowiek wchodzący po schodach od razu je wyzwala. Kąt detekcji wynosi zwykle od 100° do 180°, a zasięg sięga 6-8 metrów. W wąskiej klatce schodowej to wystarczy, ale w halach z rozległym biegiem lepiej sprawdzają się sensory mikrofalowe, które wysyłają falę 5,8 GHz i wychwytują nawet najdrobniejszy ruch gałęzi, co z kolei bywa wadą przy drzwiach balkonowych.

Tabela 1. Porównanie trzech głównych typów sensorów do instalacji schodowej

TypZasięgKąt detekcjiOdporność na fałszywe alarmySzczelność IPOrientacyjna cena (PLN/szt.)
PIR6-8 m100°-180°wysokaIP20-IP6535-90
Mikrofalowy8-12 m360°średniaIP44-IP6560-140
Optyczny / laserowy0,5-3 mwąska wiązkabardzo wysokaIP4490-180

PIR wybierz do domu i mieszkania, bo ciepło ciała wystarczy do wyzwolenia, a brak reakcji na muchę oszczędza baterie przekaźnika. Mikrofalowy zarezerwuj do hal produkcyjnych, korytarzy biurowych powyżej 4 metrów szerokości i wszędzie tam, gdzie temperatura otoczenia zbliża się do 36°C, czyli blisko ludzkiej temperatury skóry, bo tam PIR traci czułość. Optyczny, nazywany też kurtynowym, montuj przy wąskich, długich biegach schodów, gdzie liczy się precyzja wiązki, a nie szerokie pole.

Co z fałszywymi alarmami i jak je tłumić

Czujnik PIR reaguje na słońce wpadające przez okno, bo nagły skok promieniowania podczerwonego wygląda identycznie jak pojawienie się człowieka. Rozwiązaniem jest funkcja LUX, czyli próg zmierzchu, która odcina sensor w dzień, albo montaż osłony kierunkowej ograniczającej pole widzenia od strony okna. W praktyce najskuteczniejszy okazuje się montaż sensora odwróconego tyłem do źródła światła, z obiektywem skierowanym w głąb klatki schodowej.

Schemat podłączenia czujnika ruchu do oświetlenia schodowego

Schemat ideowy wygląda zaskakująco prosto, jeśli rozumiesz logikę rozdzielenia zasilania i obciążenia. Fazę L z rozdzielni doprowadzasz do złączki WAGO 221, skąd jednym odgałęzieniem idziesz do zacisku L pierwszego czujnika, a drugim do zacisku L drugiego czujnika. Przewód neutralny N prowadzisz bezpośrednio do zasilacza LED i do obu zacisków N sensorów. Wyjście OUT każdego czujnika łączysz równolegle na kolejnej złączce, bo działa to jak bramka OR: wystarczy impuls z jednego sensora, by zaświeciły się wszystkie oprawy.

Schemat ASCII dla dwóch czujników równoległych:
L (230V) ──► WAGO ──► L czujnik 1
                        └► L czujnik 2
N ────────► N czujnik 1 / N czujnik 2 / N zasilacza
PE ───────► PE zasilacza (obudowa metalowa)
OUT1 + OUT2 ──► WAGO ──► wejście sterujące zasilacza / przekaźnik
Wyjście zasilacza 12V/24V ──► taśma LED / oprawy schodowe

Przewód sterujący między czujnikiem a zasilaczem nie może przekraczać 20 metrów przy napięciu sieciowym, bo pojemność kabla zaczyna filtrować impuls i przekaźnik drga. Jeśli trasa jest dłuższa, lepiej wstawić przekaźnik pomocniczy 12V bezpośrednio przy czujniku i sygnałem sterować cewkę, a dopiero styki przekaźnika podłączyć do zasilacza. To rozwiązanie kosztuje 15-25 PLN, a ratuje stabilność pracy.

Kolejność czynności przy montażu

  • Wyłącz napięcie w obwodzie wyłącznikiem nadprądowym i sprawdź miernikiem brak fazy na przewodzie.
  • Zamontuj puszki podtynkowe w miejscu planowanych czujników i zasilacza.
  • Ułóż przewody 3-żyłowe (L/N/PE) w peszelach, z zapasem 20 cm w puszce.
  • Połącz żyły w złączkach WAGO 221, pamiętając o jednakowym dokręceniu.
  • Podłącz czujniki, zasilacz i oprawy LED zgodnie ze schematem.
  • Włącz napięcie i wykonaj test w czterech kierunkach ruchu.

Dobór zasilacza 12V czy 24V do LED na schodach

Napięcie 12V sprawdza się przy krótkich trasach do 5 metrów, gdzie spadek napięcia na kablu nie przekracza 5%, czyli bezpiecznej granicy jasności diod. Przy dłuższych biegach albo większej liczbie opraw wpiętych szeregowo, lepszy okaże się 24V, bo ten sam prąd przy dwukrotnie wyższym napięciu oznacza czterokrotnie mniejsze straty cieplne na przewodzie. Matematyka jest prosta: straty rosną z kwadratem natężenia, więc podwojenie napięcia automatycznie zmniejsza prąd o połowę.

Tabela 2. Kiedy wybrać 12V, a kiedy 24V

Parametr12V DC24V DC
Maksymalna długość trasydo 5 mdo 15 m
Spadek napięcia na 10 mok. 12-18%ok. 3-5%
Grubość przewodu przy 5A4 mm²1,5 mm²
Koszt zasilacza 100W70-120 PLN90-160 PLN
Typowe zastosowaniekinkiet, krótka taśmacały bieg schodowy, wiele stopni

Moc zasilacza wylicz ze wzoru P = P_lamp × 1,2, gdzie 20% zapasu chroni elektronikę przed przegrzaniem przy skokach napięcia. Przykład: 14 stopni schodów po oprawie 3W daje 42W, więc zasilacz minimum 50W, a sensownie 60W. Nigdy nie dobieraj zasilacza „na styk", bo jego sprawność spada poniżej 30% obciążenia i zaczyna brzęczeć.

Obliczenie przekroju przewodu i spadku napięcia

Przekrój żyły zależy od trzech zmiennych: natężenia prądu, długości trasy i dopuszczalnego spadku napięcia. Dla instalacji schodowej zwykle akceptujesz 3% spadku, choć norma PN-HD 60364 dopuszcza 5%. Wzór uproszczony wygląda tak: S = (2 × ρ × L × I) / ΔU, gdzie ρ to rezystywno miedzi (0,0175 Ω·mm²/m), L to długość kabla w jedną stronę w metrach, I to prąd w amperach, a ΔU to dopuszczalny spadek w woltach.

Tabela 3. Przekrój przewodu dla prądu 2A przy ΔU = 5%

Długość trasy (m)Napięcie 12VNapięcie 24V
30,5 mm²0,5 mm²
61,0 mm²0,5 mm²
101,5 mm²0,75 mm²
152,5 mm²1,0 mm²
204,0 mm²1,5 mm²

Przy taśmach LED cieńszych niż 0,5 mm² warto wlutować dodatkowy kabel zasilający co 5 metrów, bo producenci taśm często oszczędzają na miedzi, a to widać dopiero po pół roku użytkowania w postaci żółknących diod na końcu linii.

Rozmieszczenie czujników ruchu na schodach i wysokość montażu

Optymalna wysokość montażu PIR to 1,2-1,5 metra od poziomu stopnia, czyli mniej więcej na wysokości klatki piersiowej dorosłego użytkownika. W tej strefie czujnik najlepiej „widzi" przekrój ciała, a fala podczerwona nie jest blokowana przez poręcz ani donicę z kwiatem ustawioną na półce. Przy montażu powyżej 1,8 metra pole detekcji rozszerza się tak, że sensor zaczyna reagować na ruch na sąsiednim piętrze, a to już irytujące.

Na schodach prostych, jednobiegowych wystarczą dwa czujniki: jeden na dole, drugi na górze. Czujnik dolny montuj 20 cm przed pierwszym stopniem, skierowany w górę biegu, a górny 20 cm za ostatnim stopniem, skierowany w dół. Taki układ pokrywa całą długość schodów bez martwych pól, o ile bieg nie przekracza 14 stopni. Przy dłuższych biegach dodaj trzeci sensor pośrodku.

Unikanie martwych pól i wpływ przeszkód

Martwe pole pojawia się w miejscach, gdzie dwie wiązki detekcji nie zachodzą na siebie. Dlatego przy schodach zabiegowych w kształcie L trzeba zaplanować sensor na każdym ramieniu osobno. Poręcz metalowa odbija podczerwień i może tworzyć „cieplne lustro", w które PIR patrzy jak w okno, więc sensora nie ustawiaj bezpośrednio naprzeciwko niej. Drzwi wejściowe otwierane na schody bywają problemem, bo wchodząca osoba pojawia się nagle w polu widzenia z odległości 50 cm, a czas reakcji czujnika wynosi zwykle 0,3-0,5 sekundy, więc światło zapala się z lekkim opóźnieniem.

Najczęstsze błędy przy podłączaniu czujnika ruchu schodowego

Najczęstszy grzech to pomylenie zacisków L i OUT, bo oba bywają oznaczone strzałką. Różnica polega na tym, że L to wejście zasilania 230V, a OUT to wyjście sterujące, które podaje fazę na odbiornik dopiero po wykryciu ruchu. Zamiana powoduje, że czujnik nie działa albo przepala się po pierwszym tygodniu. Kolejna klasyka to brak przewodu ochronnego PE przy metalowej obudowie oprawy, co w razie przebicia izolacji grozi porażeniem, a instalacja nie przejdzie odbioru elektrycznego.

Tabela 4. Top 10 błędów wykonawczych

BłądKonsekwencjaRozwiązanie
Zamiana L z OUTczujnik nie działa lub przepala sięsprawdź miernikiem napięcie na zaciskach
Brak PE przy oprawie metalowejporażenie przy przebiciupodłącz żyłę żółto-zieloną do zacisku obudowy
Zasilacz bez zapasu mocyprzegrzewanie, brzęczeniedodaj 20% zapasu mocy
Brak wyłącznika różnicowoprądowego 30 mA w mokrej strefieryzyko porażenia w łazience / piwnicyzainstaluj RCD 30 mA przed obwodem
Czujnik skierowany na oknofałszywe alarmy w dzieńobróć sensor lub ustaw próg LUX
Montaż powyżej 1,8 mreakcja na sąsiednie piętroobniż do 1,2-1,5 m
Zbyt czuły TIMEświatło gaśnie w trakcie wchodzeniawydłuż czas podtrzymania do 30-60 s
Równoległe łączenie wyjść przekaźników bez diodyprzepięcia, szybkie zużycie stykówdodaj diodę prostowniczą 1N4007 na cewce
Brak testu 4 kierunkówmartwe pola po montażuprzejdź się po schodach 10 razy w różnych porach
Zasilacz w strefie bez wentylacjiskrócona żywotnośćzapewnij 5 cm przestrzeni wokół obudowy

Integracja z łącznikiem ręcznym i smart home

Czasem potrzebujesz zapalić schody na stałe, np. podczas sprzątania albo sesji zdjęciowej. W takiej sytuacji do obwodu czujnika dodajesz łącznik schodowy równolegle do wyjścia OUT, dzięki czemu prąd płynie niezależnie od sensora. To rozwiązanie działa identycznie jak bramka OR: wystarczy, że jedno źródło (czujnik albo łącznik) poda napięcie na cewkę przekaźnika w zasilaczu.

W systemach smart home moduły Tuya, Zigbee albo HomeKit przejmują rolę czujnika, a impuls wysyłają przez chmurę do przekaźnika w rozdzielni. Warunkiem poprawnego działania jest mostek Wi-Fi o stabilnym sygnale przy schodach, bo każda przerwa w transmisji skutkuje brakiem reakcji. W praktyce lepiej zostawić lokalny czujnik PIR jako rezerwę, a smart home traktować jako dodatek do sceny „wieczór" albo „film".

Dobór oświetlenia LED do schodów i parametry lumenów

Każdy stopień potrzebuje od 80 do 150 lumenów, żeby osoba wchodząca widziała krawędź bez wysiłku. Wartość zależy od koloru ściany, bo jasna powierzchnia odbija światło i podwaja efektywność, a ciemna drewniana pochłania nawet 60% strumienia. W praktyce przyjmuje się średnio 100 lumenów na stopień w domu i 150 lumenów w strefach komercyjnych.

Barwa światła ma znaczenie dla komfortu i bezpieczeństwa. Ciepła 2700-3000 K tworzy przytulny klimat w salonie, ale gorzej oddaje kontrast na stopniach, więc przy ciemnych materiałach lepiej sprawdza się neutralna 4000 K, która uwydatnia krawędzie. W piwnicach i garażach, gdzie liczy się funkcjonalność, a nie nastrój, zimna 5000-6500 K ułatwia odczytanie numerów i etykiet.

Szczelność oprawy dobierasz do pomieszczenia. IP44 wystarczy w łazience z dala od strefy prysznica, IP65 przy schodach zewnętrznych albo w piwnicy narażonej na wilgoć. W przedpokoju mieszkalnym suchym wystarczy IP20, bo pyłoszczelność jest tam zbędna.

Rozwiązania montażowe LED krok po kroku

Oprawy wpuszczane w ścianę boczną schodów dają efekt podświetlenia stopnia pośrednio, co wygląda nowocześnie, ale wymaga kucia bruzd w tynku. Taśmy LED w profilu aluminiowym przyklejone do podstopnicy to najprostsze rozwiązanie, bo profil odprowadza ciepło i przedłuża żywotność diod do 50 000 godzin. Kinkiety ścienne sprawdzają się na klatkach wąskich, gdzie nie ma miejsca na oprawy sufitowe, a ich światło kierunkowe pada dokładnie na stopień.

Case studies z realnymi kosztorysami

Dom dwupiętrowy, bieg 12 stopni

W projekcie domu jednorodzinnego kluczowe było pokrycie dwóch biegów po 12 stopni, każdy o długości 4,8 metra. Dobrano dwa czujniki PIR przy każdym wejściu, zasilacz 24V 75W umieszczony w garderobie, oraz taśmy LED 24V o mocy 9,6 W/m w profilach aluminiowych. Łączny koszt komponentów bez robocizny: czujniki 4 × 60 PLN = 240 PLN, zasilacz 130 PLN, taśmy LED 12 metrów po 35 PLN = 420 PLN, profile i klosze 380 PLN, przewody, WAGO, puszki 220 PLN. Suma: 1390 PLN. Czas montażu: 8 godzin dla jednej osoby z podstawowym doświadczeniem elektrycznym.

Klatka schodowa w biurze, 3 piętra

W biurowcu o trzech kondygnacjach zastosowano sensory mikrofalowe odporne na zmienną temperaturę i oświetlenie jarzeniowe z korytarzy. Każde piętro ma własny obwód z dwoma czujnikami oraz zasilaczem buforowym 24V 150W, a całość łączy magistrala DALI umożliwiająca centralne sterowanie. Koszt: sensory 12 × 110 PLN = 1320 PLN, zasilacze 3 × 220 PLN = 660 PLN, oprawy 36 × 90 PLN = 3240 PLN, okablowanie i osprzęt 1400 PLN. Suma materiałów: 6620 PLN, montaż 16 godzin z uprawnieniami SEP.

FAQ krótkie odpowiedzi na najczęstsze pytania

Czy czujnik ruchu do schodów wymaga osobnego obwodu?
Tak, osobny obwód z wyłącznikiem nadprądowym C10A chroni instalację i ułatwia diagnostykę, bo przepalony czujnik nie wyłącza światła w całym mieszkaniu.

Ile kosztuje uruchomienie czujnika ruchu na schodach?
Samodzielny montaż w domu zamyka się w kwocie 600-1500 PLN, a w biurze wielopiętrowym rośnie do 5000-8000 PLN ze względu na liczbę sensorów i normy BHP.

Jak długo świeci lampa po wykryciu ruchu?
Większość czujników pozwala regulować czas podtrzymania od 5 sekund do 10 minut, ale dla schodów optymalne ustawienie to 30-60 sekund, by spokojnie przejść cały bieg.

Czy czujnik ruchu współpracuje z żarówkami LED?
Tak, pod warunkiem że żarówka jest dimowalna albo zasilana przez dedykowany zasilacz, bo impulsowy pobór prądu przy starcie może zakłócić pracę sensora.

Jaki próg zmierzchu ustawić na schodach?
W pomieszczeniach bez okien LUX ustaw na minimum, a w klatkach z oknem na 30-50 lx, by sensor nie włączał światła za dnia.

Checklista zakupowa do wydruku

  • Czujniki PIR: 2 sztuki, z regulacją SENS, TIME, LUX, IP44+
  • Zasilacz LED 24V DC: moc = suma mocy opraw × 1,2
  • Przewód 3-żyłowy YDYp 3 × 1,5 mm²: długość trasy + 1 m zapasu
  • Złączki WAGO 221: 12 sztuk (po 3 na każdy punkt połączenia)
  • Puszki podtynkowe: 2 sztuki pod czujniki, 1 sztuka pod zasilacz
  • Wyłącznik nadprądowy C10A: 1 sztuka w rozdzielni
  • Wyłącznik różnicowoprądowy 30 mA: 1 sztuka w obwodzie mokrym
  • Miernik napięcia z detektorem fazy: do testów

Normy i przepisy

Instalacja musi spełniać wymogi normy PN-HD 60364 dotyczącej niskonapięciowych instalacji elektrycznych, a w strefach mokrych dodatkowo normę PN-EN 60529 klasyfikującą stopień ochrony IP. W pomieszczeniach z ryzykiem poślizgnięcia się, jak łazienki czy piwnice, obowiązuje zabezpieczenie różnicowoprądowe o prądzie różnicowym nie większym niż 30 mA, zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Źródło: isap.sejm.gov.pl oraz pkn.pl.

Źródła danych i aktualizacje

Treść oparto na normie PN-HD 60364:2018, danych katalogowych producentów komponentów elektronicznych dostępnych publicznie w 2025 roku oraz doświadczeniach własnych autora z instalacjami schodowymi z lat 2019-2025. Aktualizacja: listopad 2025. Źródła: pkn.pl, isap.sejm.gov.pl, legrand.pl, meanwell.com.

Zaplanuj rozmieszczenie sensorów przed zakupem komponentów, a dobierzesz właściwe modele bez zwrotów. Czas czytania: 14 minut, orientacyjny koszt materiałów: 600-1500 PLN dla domu, 5000-8000 PLN dla biura.
