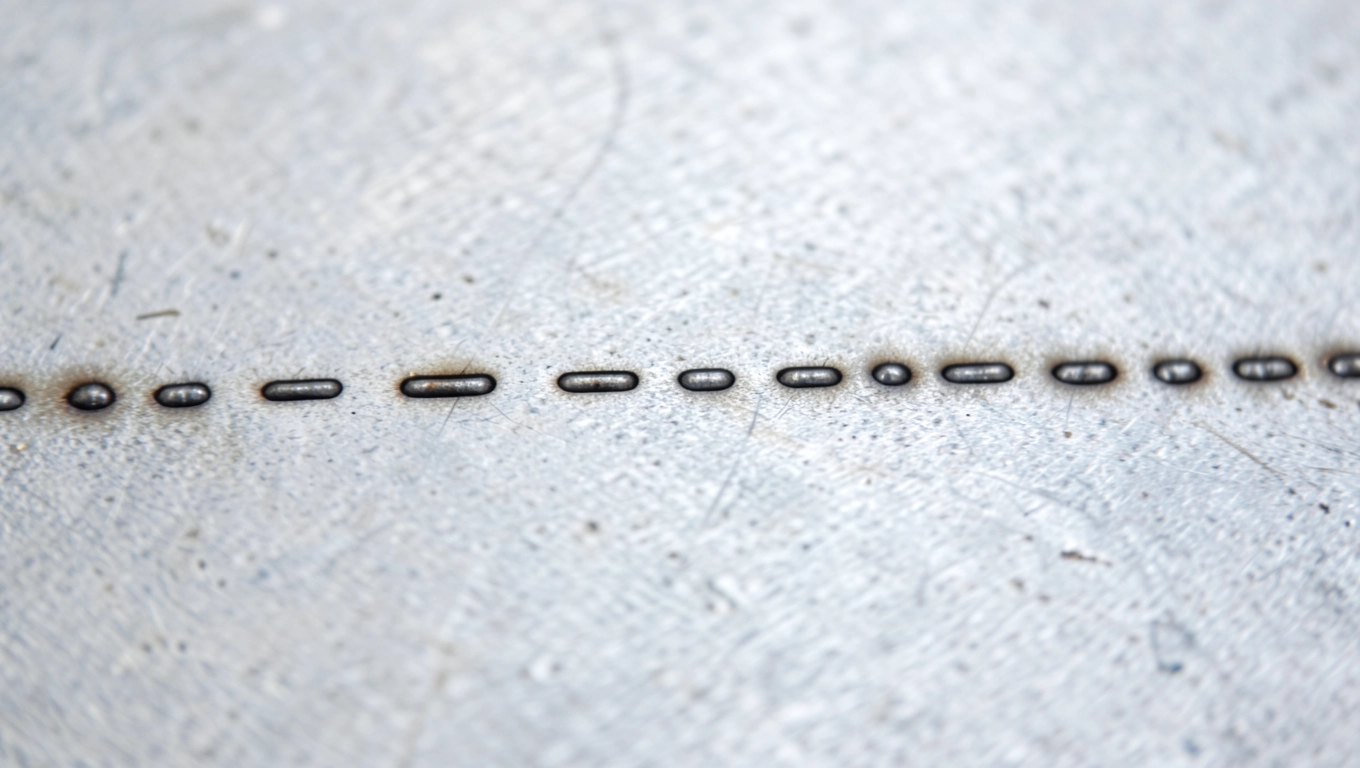

Oznaczenie spoin przerywanych na rysunku

Każdy, kto choć raz trzymał w rękach rysunek warsztatowy ze spoiną przerywaną i próbował rozszyfrować ciąg liczb przy symbolu, wie, że to nie jest intuicyjne — i że pomyłka w odczycie potrafi kosztować niepotrzebne kilometry ściegu albo wadliwą partię detali, które wracają z kontroli jakości. Oznaczenie spoin przerywanych na rysunkach technicznych to jeden z tych obszarów, gdzie norma PN-EN ISO 2553 bywa traktowana jak instrukcja obsługi odkładana na półkę — a potem brakuje jej akurat wtedy, gdy problem już się zmaterializował. Jeśli od lat coś tu nie gra i wciąż wracasz do tego samego pytania, to nie dlatego, że temat jest zbyt trudny — tylko dlatego, że większość wyjaśnień omija właśnie te szczegóły, przez które rzeczy się sypią.

• Symbole spoin przerywanych na rysunku
• Zasady oznaczania długości i przerw
• Strzałki i chorągiewki przy spoinach przerywanych
• Systemy A i B w oznaczeniach spoin przerywanych
• Pytania i odpowiedzi o oznaczeniu spoin przerywanych

Symbole spoin przerywanych na rysunku

Symbol spoiny przerywanej nie jest arbitralną konwencją — wywodzi się z logiki geometrycznej, która ma dokładnie odwzorować to, co spawacz zobaczy na złączu. W PN-EN ISO 2553 spoina przerywana oznaczana jest tym samym symbolem podstawowym co jej ciągły odpowiednik — trójkąt dla pachwinowej, linia z ukośnikami dla czołowej — ale nad lub pod linią odniesienia pojawia się zapis liczbowy, który natychmiast informuje o charakterze przerwanym połączenia. Sam symbol graficzny bez tych liczb nic nie mówi o długości odcinków ani o rozstawie przerw, więc jest po prostu niepełny. W dokumentacji produkcyjnej rysunek techniczny ze spoiną bez kompletnego opisu liczbowego traktuje się jak błąd, nie jak uproszczenie.

Podstawowy zapis dla spoiny przerywanej wygląda tak: n × l (e), gdzie n to liczba odcinków spawanych, l to długość pojedynczego odcinka w milimetrach, a e to rozstaw między początkami kolejnych odcinków — również w milimetrach. Zapis 5×40(80) oznacza więc pięć odcinków, każdy o długości 40 mm, rozmieszczonych co 80 mm od osi do osi. Różnica między l a e, czyli 80 − 40 = 40 mm, daje rzeczywistą przerwę między odcinkami. To rozróżnienie jest kluczowe: e to nie długość przerwy, tylko skok siatki rozmieszczenia, co przy szybkim czytaniu rysunku łatwo pomylić ze zgubnym skutkiem dla równomierności obciążenia złącza.

Grubość spoiny pachwinowej wpisuje się przed symbolem trójkąta literą „a" (dla grubości obliczeniowej — gardzielowej) lub „z" (dla boku trójkąta), co w połączeniu z zapisem przerywanym daje pełny opis, na przykład: a5, 4×30(60). Taki zapis na rysunku technicznym precyzuje spawaczowi nie tylko gdzie startować i gdzie się zatrzymać, ale też jak głęboko wnikać elektrodą, bo grubość gardzielowa decyduje o nośności złącza — 1 mm różnicy w „a" to realnie inna klasa wytrzymałościowa spoiny. Bagatelizowanie literki przed symbolem to jeden z najczęstszych błędów w dokumentacji, który wychodzi dopiero w badaniach nieniszczących.

Zobacz także: Rodzaje spoin i ich oznaczenia – przewodnik

Rysunek techniczny może zawierać spoiny różnych typów na jednym złączu, co wymaga czytelnego rozdzielenia oznaczeń. Gdy na jednym przekroju figuruje zarówno spoina czołowa ciągła, jak i przerywana pachwinowa uzupełniająca, każda z nich ma własną linię odniesienia i własny komplet oznaczeń. Mieszanie opisów na jednej linii albo dopisywanie wymiaru drugiej spoiny jako nawiasu przy pierwszej — to nie jest oszczędność miejsca, to błąd dokumentacyjny, który w praktyce warsztatowej kończy się pytaniem mistrza spawalniczego do konstruktora, a pytanie kosztuje czas i pieniądze. Norma ISO 2553 precyzuje kolejność elementów opisu właśnie po to, żeby takich sytuacji unikać.

Symbolika ISO 2553 obowiązuje w krajach UE i jest podstawą dokumentacji technicznej dla przemysłu motoryzacyjnego, maszynowego oraz konstrukcji stalowych. Alternatywna norma AWS A2.4 stosowana w USA używa podobnej logiki, ale odmiennych konwencji rozmieszczenia symboli względem linii odniesienia — dlatego na rysunkach z projektów międzynarodowych zawsze sprawdzaj, która norma jest przywołana w tabelce rysunkowej.

Zasady oznaczania długości i przerw

Zrozumienie, że zapis liczbowy przy spoinie przerywanej operuje na dwóch różnych pojęciach — długości odcinka i rozstawie między osiami odcinków — usuwa połowę błędów popełnianych przy interpretacji rysunków. Projektant konstruując złącze spawane przerywaną pachwinówką myśli w kategoriach siatki: ile siły musi przenieść złącze i jaką długość efektywną spoiny trzeba zapewnić na danym odcinku elementu. Przerwy nie są tu przypadkowe — zmniejszają naprężenia cieplne w trakcie spawania, redukują ilość wprowadzonego ciepła i ograniczają odkształcenia, co w cienkościennych konstrukcjach stalowych bywa ważniejsze niż chwilowe maksimum nośności spoiny ciągłej.

Zobacz także: Oznaczenie spoin na rysunku – symbole i normy

Długość odcinka l jest zawsze mierzona wzdłuż osi złącza, od początku do końca faktycznie nałożonego materiału spoiwa — bez uwzględnienia ewentualnych kratarów startowych i końcowych, które spawacz powinien wyeliminować przez właściwy dobór parametrów lub szlifowanie. Na rysunkach z wymaganiami jakościowymi klasy B lub C według PN-EN ISO 5817 specyfikacja kontroli wymiarowej zakłada pomiar rzeczywistej długości odcinka suwmiarką z czujnikiem lub szablonami spawalniczymi, a dopuszczalna odchyłka zazwyczaj mieści się w przedziale −0/+2 mm, o ile dokumentacja jakościowa nie określa ostrzejszych tolerancji. Negatywna odchyłka — odcinek krótszy niż zakładany — jest niedopuszczalna, bo bezpośrednio redukuje nośność złącza obliczoną przez konstruktora.

Rozstaw e mierzony od osi do osi kolejnych odcinków musi być zachowany z dokładnością wystarczającą do zapewnienia równomiernego rozkładu sił w złączu. Nierówne przerwy — jeden skok 75 mm, kolejny 90 mm — wprowadzają lokalne koncentracje naprężeń w miejscach zbyt dużych przerw, co w elementach pracujących dynamicznie może inicjować pęknięcia zmęczeniowe właśnie tam, gdzie konstruktor zakładał materiał spawany i ciągłość. Kontrola rozstawu na linii produkcyjnej jest prosta: wystarczy przebity szablon z właściwym krokiem, przyłożony do złącza przed spawaniem jako znacznik pozycji startowych elektrod.

Liczba odcinków n w zapisie n × l (e) wynika z geometrii elementu i wymaganej sumarycznej długości efektywnej spoiny. Jeśli konstruktor policzył, że złącze wymaga 200 mm sumarycznej długości spoiny na odcinku 500 mm blachy, przy długości odcinka 40 mm i rozstawie 80 mm da to 5 odcinków — i ta liczba pojawi się na rysunku. Gdy podczas spawania w warsztacie okazuje się, że element jest o 20 mm dłuższy niż na rysunku, spawacz nie powinien samodzielnie decydować o dodaniu szóstego odcinka: to wymaga weryfikacji obliczeniowej, bo dodatkowe ciepło może zmienić stan naprężeń w materiale lub przekroczyć zakładaną energię liniową procesu.

Zobacz także: Oznaczenie spoin na rysunku technicznym – symbole i normy

Osobną kwestią jest zapis spoin przerywanych na elementach o zmiennym przekroju albo na łukach. Norma dopuszcza, żeby przy silnym zakrzywieniu elementu podawać rozstaw jako wartość nominalną z adnotacją o metodzie pomiaru — czy rozstaw mierzymy po łuku krzywizny, czy w rzucie prostoliniowym. Brak takiej adnotacji na rysunku technicznym jest technicznie nieokreślony i w audytach VDA 6.3 bywa flagowany jako niezgodność dokumentacji ze standardem. Małe doprecyzowanie w tabelce rysunkowej oszczędza długich rozmów na halowym poziomie.

Strzałki i chorągiewki przy spoinach przerywanych

Linia odniesienia z grotem strzałki to absolutny punkt startowy do czytania każdego oznaczenia spoiny na rysunku technicznym — bez zrozumienia jej geometrii reszta symbolu traci kontekst. Strzałka wskazuje zawsze na konkretną krawędź lub powierzchnię złącza, i to właśnie ta powierzchnia jest definiowana przez symbole umieszczone pod linią odniesienia. Symbole nad linią odniesienia opisują powierzchnię przeciwną — tę, której strzałka nie dotyka. Ta zasada, choć pozornie prosta, jest nagminnie odwracana przez osoby czytające rysunki bez głębszego szkolenia z ISO 2553.

Chorągiewka — mały trójkąt lub proporczyk rysowany przy gięciu linii odniesienia — sygnalizuje, że spoina ma być wykonana dookoła całego obwodu złącza. W przypadku spoin przerywanych symbol chorągiewki pojawia się rzadziej, bo spoina obwodowa przerywana jest rzadszym rozwiązaniem konstrukcyjnym, ale istnieje: stosuje się ją np. przy przyspawaniu rur lub tulei do blach w miejscach, gdzie pełna ciągłość obwodu nie jest wymagana wytrzymałościowo, a ograniczenie ciepła wnoszonego do materiału jest priorytetem. Na rysunku taki symbol wygląda jak standardowy opis przerywanej z dodatkowym trójkątem przy kolanku linii, i jeśli go pominąć, spawacz wykona odcinki liniowe zamiast obwodowych — błąd trudny do wykrycia bez wzorcowania z rysunkiem.

Zobacz także: Linia identyfikacyjna spoiny: Co to znaczy? 2025

Kąt zagięcia samej linii odniesienia nie ma znaczenia dla interpretacji symbolu — norma pozwala na różne kąty prowadzenia linii w zależności od czytelności rysunku. Liczy się natomiast, po której stronie linii (górnej czy dolnej) umieszczone są poszczególne elementy opisu. Konstruktor, który dla przejrzystości rysunku odwraca symbol — wstawia go po złej stronie linii — powoduje, że spawacz przygotowuje ukosowanie lub kładzie ścieg po niewłaściwej stronie złącza. Taki błąd w dokumentacji jest trudniejszy do wykrycia niż błąd liczbowy, bo nie wygląda na błąd — wygląda jak celowy projekt.

Przy spoinach przerywanych na rysunkach złożonych zespołów spawanych pojawia się problem wielokrotnego oznaczania tej samej spoiny na różnych widokach i przekrojach. Norma nie nakazuje powtarzania pełnego opisu na każdym rzucie — wystarczy raz podać pełny symbol z zapisem n×l(e) na tym widoku, gdzie spoina jest najlepiej widoczna, a na pozostałych rzutach może pojawić się tylko linia odniesienia bez symbolu, jeśli rysunek zawiera odpowiednią adnotację w tabelce. Brak konsekwencji w tej kwestii, czyli pełny opis na jednym rzucie i niepełny na innym bez adnotacji, to prosta droga do rozbieżności między poszczególnymi strefami produkcji korzystającymi z różnych widoków tego samego rysunku.

Przy skomplikowanych złączach, gdzie na jednym przekroju figuruje kilka spoin przerywanych o różnych parametrach, każda z nich powinna mieć własną, wyraźnie odrębną linię odniesienia. Rysowanie kilku strzałek do jednego wspólnego opisu to oszczędność, która kosztuje czytelność — i która w kontroli jakości interpretowana jest każdorazowo na niekorzyść wykonawcy.

Symbole wykończenia powierzchni spoiny — płaskie, wypukłe, wklęsłe — rysuje się jako dodatkowe znaki na linii symbolu spoiny i przy spoinach przerywanych odnoszą się do każdego odcinka indywidualnie, nie do złącza jako całości. Wymaganie szlifowania na gładko całej spoiny przerywanej oznacza konieczność obróbki każdego z n odcinków z osobna, co przy dużej liczbie odcinków na długich złączach znacząco wpływa na kalkulację czasu pracy. Zapomnienie o tym przy wycenie jest klasycznym błędem ofertowym, który widać dopiero na etapie rozliczenia zlecenia.

Systemy A i B w oznaczeniach spoin przerywanych

Norma PN-EN ISO 2553 definiuje dwa systemy oznaczania spoin względem linii odniesienia — system A i system B — i choć oba są poprawne, ich mieszanie na jednym rysunku lub w jednej dokumentacji technicznej prowadzi do niejednoznaczności, która w przemyśle motoryzacyjnym czy lotniczym bywa przyczyną niezgodności audytowych. System A, dominujący w Europie, zakłada, że symbole umieszczone pod linią odniesienia opisują stronę, na którą wskazuje strzałka, a symbole nad linią — stronę przeciwną. System B, stosowany w niektórych branżach i krajach anglosaskich, odwraca tę konwencję lub stosuje dodatkowe znaczniki. Bez jawnego przywołania systemu w tabelce rysunkowej lub w specyfikacji technicznej projektu każdy odczyt symbolu jest interpretacją, nie faktem.

Praktyczne konsekwencje różnicy między systemem A i B ujawniają się przy spoinach przerywanych asymetrycznych, czyli takich, gdzie parametry odcinków po stronie strzałki różnią się od parametrów po stronie przeciwnej. W systemie A opis spoiny pachwinowej przerywanej po stronie strzałki z zapisem 3×40(80) i opis po stronie przeciwnej z 3×30(80) podaje się na dwóch poziomach linii odniesienia, gdzie każda pozycja ma ściśle przypisaną stronę. Przy błędnym założeniu systemu B przez wykonawcę lub kontrolera jakości dłuższe odcinki zostają przypisane do złej strony złącza — a asymetria taka nie jest widoczna wizualnie bez szczegółowego pomiaru.

Audyty procesu specjalnego według VDA 6.3 szczegółowo weryfikują kompletność dokumentacji spawalniczej, w tym poprawność oznaczeń spoin na rysunkach warsztatowych. Brakujące przywołanie systemu oznaczania, niespójność między rysunkiem a kartą technologiczną spawania (WPS) w zakresie długości odcinków lub ich rozstawu — to kategoria niezgodności, która w ocenie punktowej procesu specjalnego obniża wynik w obszarze P4 (zarządzanie dokumentacją). Konstruktor, który traktuje dobór systemu A lub B jako formalność, ułatwia sobie pracę dziś, a komplikuje ją swojemu zakładowi przy pierwszym zewnętrznym audycie.

Zmiana systemu oznaczania w trakcie trwania projektu, na przykład przy aktualizacji rysunku z rewizji A na rewizję B, jest dopuszczalna, ale wymaga wyraźnego zaznaczenia w bloku zmian i poinformowania wszystkich użytkowników dokumentacji. Spoiny przerywane są szczególnie wrażliwe na takie zmiany, bo ich parametry liczbowe wyglądają identycznie w obu systemach — jedyną różnicą jest po prostu to, do której strony złącza są przypisane. Jeśli spawalnia nie otrzyma informacji o zmianie systemu razem z nową rewizją rysunku, będzie spawała według starej interpretacji, produkując detale geometrycznie zgodne z rysunkiem, ale niezgodne z intencją konstruktora.

Dokumentacja techniczna dla wyrobów podlegających certyfikacji według PN-EN 1090 (konstrukcje stalowe i aluminiowe) wymaga, żeby wszystkie symbole spoin były zgodne z przywołaną normą i żeby klasa wykonania (EXC1-EXC4) była jawnie powiązana z wymaganiami dotyczącymi tolerancji wymiarowych spoin przerywanych. EXC3 i EXC4 wymagają pełnej kontroli dokumentacji spawalniczej, w tym weryfikacji zgodności oznaczeń na rysunkach z zatwierdzoną WPS — to nie jest formalność, to warunek odbioru technicznego.

Znajomość systemu A i B to nie luksus dla konstruktorów — to obowiązkowe minimum dla każdego, kto wystawia lub podpisuje dokumentację techniczną złączy spawanych. Kontroler jakości, który nie rozróżnia obu systemów, nie jest w stanie jednoznacznie zweryfikować zgodności złącza z rysunkiem w przypadku spoin asymetrycznych lub odwróconych. A badania nieniszczące — czy to wizualne VT, magnetyczno-proszkowe MT czy ultradźwiękowe UT — oceniają złącze względem dokumentacji, nie względem domysłów inspektora. Rysunek z precyzyjnym, jednoznacznym oznaczeniem spoiny przerywanej to nie przejaw perfekcjonizmu — to jedyny sposób, żeby wynik badania był miarodajny.
