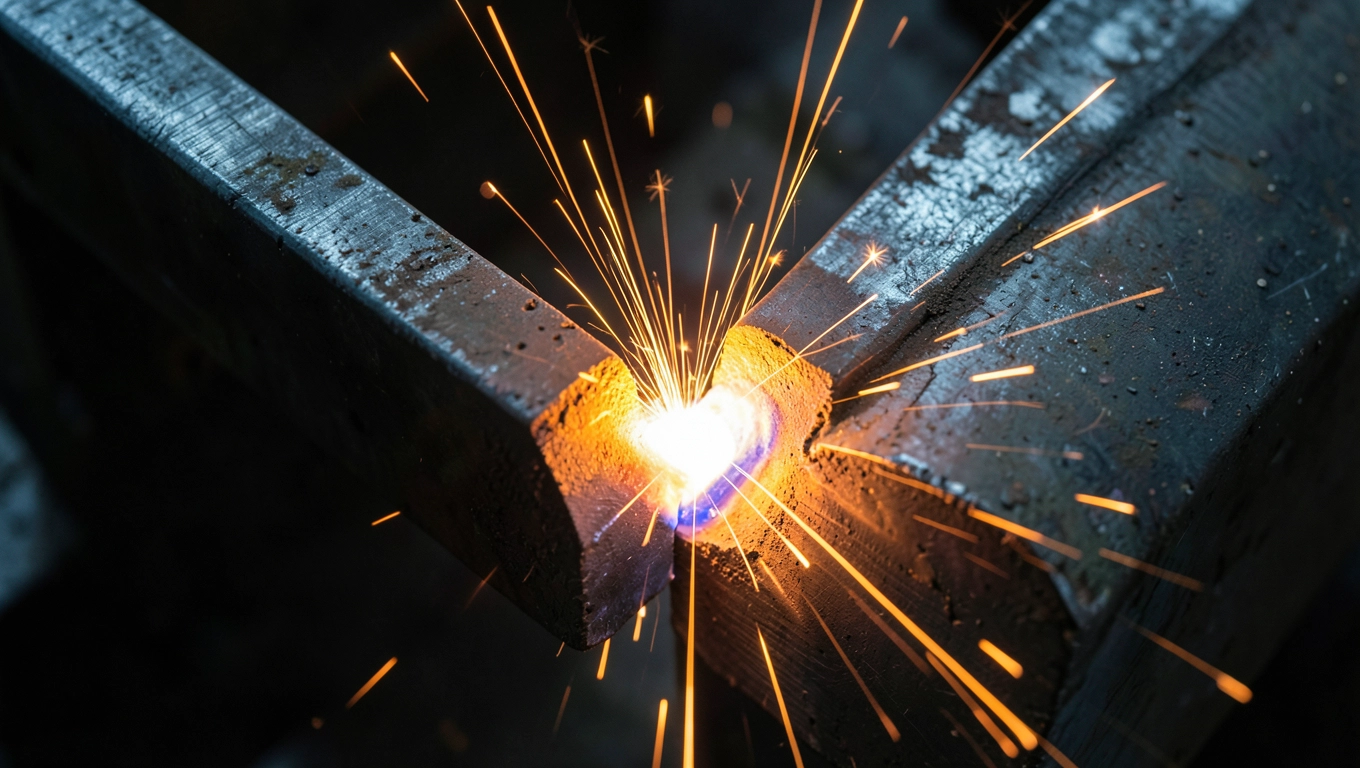

Spoina BW – co oznacza i kiedy ją stosować?

Masz przed sobą blachę, kątownik albo rurę, które muszą zostać połączone na stałe, i właśnie dlatego wpisujesz w Google spojna bw. To złącze czołowe wykonywane na krawędziach dwóch elementów ustawionych w jednej płaszczyźnie, tworzące spoinę przenoszącą obciążenia rozciągające, ściskające i zmęczeniowe. W odróżnieniu od złącza teowego, pachwinowego czy zakładkowego, spoina BW przenosi pełne naprężenia w osi łączonych elementów, dlatego wymaga pełnego przetopu, precyzyjnego przygotowania krawędzi i kwalifikacji spawacza potwierdzonej egzaminem wg PN-EN ISO 9606-1. Poniżej znajdziesz kompendium obejmujące materiały, geometrię rowka, pozycje spawania, oznaczenia wg EN ISO 2553, kwalifikacje personelu, kryteria akceptacji i metody badań, wszystko oparte na aktualnych normach europejskich oraz praktyce spawalniczej.

• Materiały i grubości dopuszczalne przy spoinie BW
• Pozycje spawania i przygotowanie złącza czołowego BW
• Niezgodności i badania spoiny BW wg normy ISO 6520

Materiały i grubości dopuszczalne przy spoinie BW

Stal konstrukcyjna w gatunkach S235, S355, S460 i wyższych stanowi podstawowy materiał rodzimy dla spoiny czołowej BW. Zakres grubości blach waha się od 0,5 mm w przypadku blach cienkich spawanych metodą TIG bez materiału dodatkowego, do 80 mm w konstrukcjach mostowych i ciśnieniowych, gdzie stosuje się spawanie wielościegowe z podgrzewaniem wstępnym do 150-200°C.

Aluminium i jego stopy (seria 5000 i 6000) wymagają spawania w osłonie argonu lub helu metodą TIG (141) bądź MIG (131). Typowe grubości wahają się od 1 mm w obudowach elektronicznych do 50 mm w kadłubach łodzi i zbiornikach. Temperatura topnienia aluminium wynosi około 660°C, a jego wysokie przewodnictwo cieplne zmusza do stosowania źródeł ciepła o większej koncentracji energii.

Stal nierdzewna austenityczna (1.4301, 1.4404) spawana jest zazwyczaj metodą TIG z gazem osłonowym argon + 2-3% CO₂ lub czystym argonem. Grubości mieszczą się w przedziale 0,8-30 mm, a kluczowe znaczenie ma kontrola zawartości ferrytu delta w strukturze spoiny, zapobiegająca pękaniu gorącemu.

Strefa wpływu ciepła (SWC) to obszar materiału rodzimego, w którym podczas spawania doszło do zmian strukturalnych i mechanicznych, ale nie doszło do stopienia. Współczynnik wytrzymałości połączenia spawanego zależy od rodzaju obciążenia:

Naprężenia rezydualne powstające w wyniku nierównomiernego nagrzewania i chłodzenia mogą osiągać wartości zbliżone do granicy plastyczności. Nowoczesne spawarki inwertorowe z funkcją sterowania falą impulsową umożliwiają obniżenie energii liniowej do 0,8-1,2 kJ/mm, co minimalizuje szerokość SWC i ryzyko odkształceń.

Obróbka cieplna po spawaniu (PWHT) w temperaturze 595-705°C z czasem wygrzewania 1-2 godzin na 25 mm grubości stosowana jest przy stalach o podwyższonej zawartości węgla (C > 0,23%), staliwach i stopach niklu. Celem jest redukcja twardości w SWC i wyrównanie naprężeń.

Kiedy wybrać spoinę BW, a kiedy złącze teowe?

Decyzja o wyborze geometrii złącza zależy od kierunku przenoszonych obciążeń i dostępnej przestrzeni montażowej. W belkach mostowych, kadłubach zbiorników ciśnieniowych i ramach nośnych pojazdów szynowych dominuje spojna bw, ponieważ zapewnia ciągłość strukturalną wzdłuż osi elementu. Złącze teowe sprawdza się natomiast w kratownicach, słupach i węzłach ram, gdzie obciążenie działa prostopadle do płaszczyzny blachy czołowej.

Koszt połączenia spawanego stanowi 15-25% kosztu całkowitego konstrukcji stalowej, obejmując przygotowanie krawędzi (frezowanie, ukosowanie), spawanie wielościegowe, badania nieniszczące oraz ewentualną obróbkę cieplną. Jednocześnie spoina BW eliminuje konieczność stosowania łączników mechanicznych (śrub, nitów), co zmniejsza masę własną konstrukcji o 8-12% w porównaniu z połączeniami na śruby.

Pozycje spawania i przygotowanie złącza czołowego BW

Pozycja spawania determinuje jakość spoiny, tempo pracy i komfort operatora. Norma PN-EN ISO 6947 definiuje dziesięć podstawowych pozycji, oznaczanych literami PA, PB, PC, PD, PE, PF, PG, PH, PJ oraz dodatkowo H-L045 i J-L045 dla spoin pierścieniowych rur.

Pozycja PA (podolna) i PE (pionowa w górę) dają najlepszą jakość spoiny czołowej, ponieważ grawitacja wspomaga formowanie jeziorka. Pozycja PD (nad głową) i PF (pionowa w dół) wymagają obniżenia parametrów prądu o 10-15% i użycia elektrod o zwiększonej lepkości powłoki, by zapobiec ściekaniu metalu.

Przygotowanie krawędzi i rowka spawalniczego

Geometria rowka ma bezpośredni wpływ na głębokość przetopu, ilość koniecznego spoiwa i ryzyko powstania niezgodności. Dla blach o grubości do 4 mm wystarcza spoina czołowa bez ukosowania (kwadratowa I = 0 mm). Od 4 do 12 mm stosuje się rowek V z kątem rozwarcia 60° i przetopem 1-2 mm. Powyżej 12 mm rekomenduje się rowek U lub X, co zmniejsza objętość spoiwa o 30-40%.

Rowek V jednostronny z kątem 60° i szczeliną 2-3 mm pozwala na pełny przetop podczas spawania TIG DC z biegunowością prostą (DC-) na elektrodzie wolframowej. Rowek U (frezy lub plazmowe) ma przewagę przy blachach 20-30 mm, gdyż ogranicza ilość zdejmowanego materiału i liczbę ściegów. Rowek X (dwustronne V) stosuje się przy blachach powyżej 30 mm, gdzie spawanie z obu stron zapewnia symetrię struktury.

Przygotowanie krawędzi obejmuje czyszczenie mechaniczne (szlifowanie, szczotkowanie) do stopnia Sa 2½ wg ISO 8501-1, usunięcie rdzy, oleju, farby i wilgoci. Tolerancja wymiarowa kąta rozwarcia wynosi ±5°, a szczeliny ±0,5 mm. Każde odchylenie zwiększa ryzyko braku przetopu, podtopienia lub porowatości.

Podgrzewanie wstępne do temperatury 100-200°C stosuje się przy staliach o wysokim współczynniku twardości (CEV > 0,45), gdzie szybkie chłodzenie prowadziłoby do powstania struktury martenzytycznej kruchej. Pirometr kontaktowy lub kredki termometryczne pozwalają kontrolować temperaturę międzyściegową, która nie powinna przekraczać 250°C w staliach S355.

Oznaczanie spoin wg EN ISO 2553

Norma EN ISO 2553 wprowadza dwa systemy oznaczeń: system A (graficzny, tradycyjny) i system B (literowo-cyfrowy, bardziej międzynarodowy). Trzy stopnie uproszczenia rysunku (I, II, III) regulują szczegółowość prezentacji złącza.

Przykładowe oznaczenie systemu B dla spoiny czołowej BW z pełnym przetopem: BW 1.1 S 10 t10 PC, gdzie BW oznacza spoinę czołową (butt weld), 1.1 typ rowka, S spoinę dwustronną, 10 grubość spoiny w mm, t10 grubość blachy, PC pozycję spawania.

Stopień I (szczegółowy) zawiera wszystkie wymiary geometryczne, kąty, promienie i tolerancje. Stopień II (średni) pokazuje główne wymiary i pozycję. Stopień III (uproszczony) stosuje się w dokumentacji poglądowej, oznaczając spoinę jedynie linią i symbolem. W praktyce inżynierskiej najczęściej spotyka się stopień II, wystarczający do wytwarzania i kontroli.

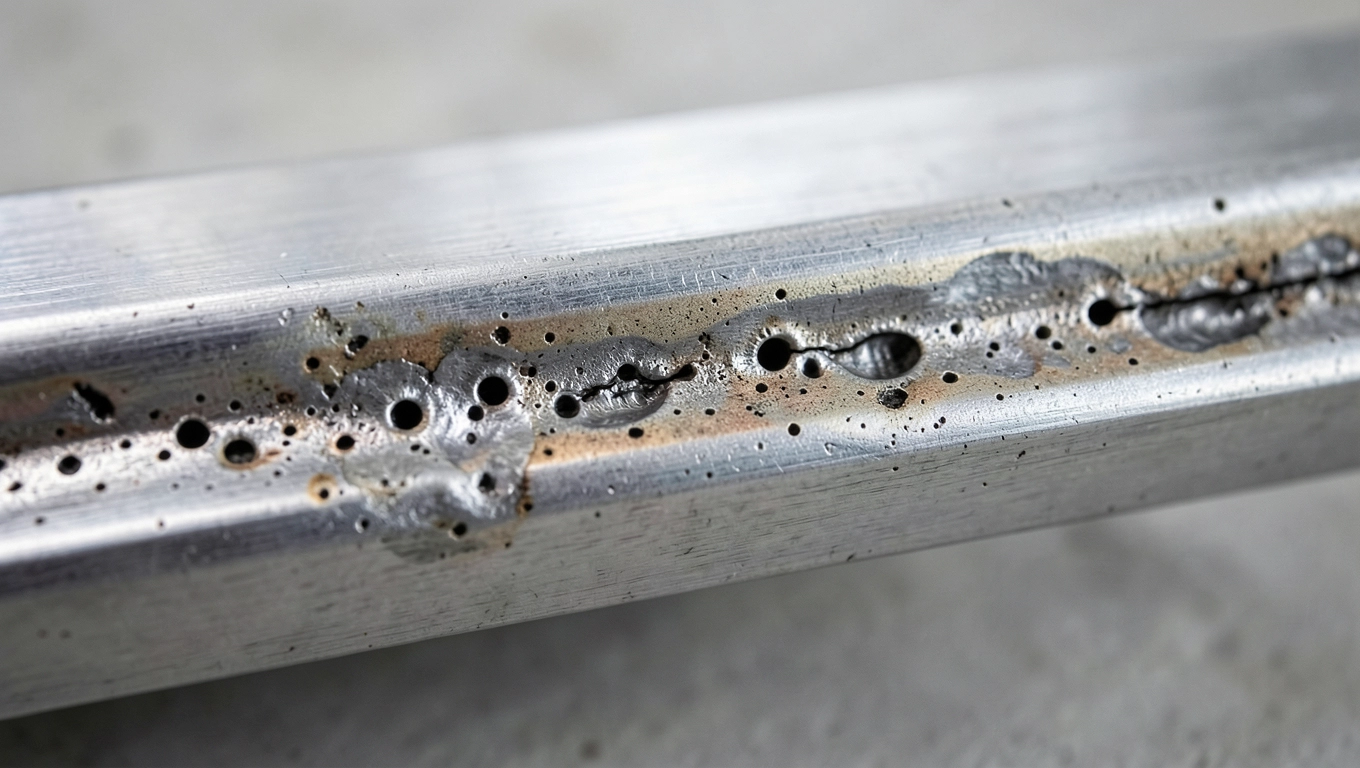

Niezgodności i badania spoiny BW wg normy ISO 6520

Niezgodność spawalnicza to odstępstwo od wymagań normy lub specyfikacji, które nie zawsze stanowi wadę dyskwalifikującą. Norma PN-EN ISO 6520 klasyfikuje niezgodności w sześciu grupach, oznaczanych trzycyfrowymi kodami.

Pęknięcia (grupa 1) stanowią najpoważniejszą kategorię, gdyż propagują pod obciążeniem dynamicznym. W złączach czołowych BW najczęściej pojawiają się pęknięcia podłużne w ściegu graniowym, wynikające z nadmiaru wodoru dyfundującego z materiału dodatkowego. Suszenie elektrod w temp. 300-350°C przez 2 godziny eliminuje to ryzyko.

Porowatość (grupa 201-202) pochodzi od gazów uwięzionych w jeziorku, głównie wodoru i azotu. Obecność wilgoci, zanieczyszczeń powierzchniowych lub niewłaściwego gazu osłonowego (np. przepływ poniżej 8 l/min dla TIG) zwiększa porowatość. Dopuszczalna wielkość porów wg ISO 5817 wynosi do 2% powierzchni przekroju spoiny w poziomie B.

Brak przetopu (grupa 401) i brak fuzji (grupa 402) wynikają z niedostatecznej energii liniowej, zbyt szybkiego przesuwu lub nieprawidłowego kąta elektrody. W spoinie BW pełny przetop jest bezwzględnie wymagany, gdyż jakiekolwiek puste przestrzenie w rdzeniu spoiny obniżają wytrzymałość zmęczeniową o 40-60%.

Metody badań nieniszczących (NDT) i niszczących (DT)

Badania wizualne (VT) stanowią pierwszą linię kontroli i obejmują oględziny powierzchni lica i grani spoiny, pomiar profiloskopem wysokości i szerokości, sprawdzenie przebarwień. Norma EN ISO 17637 określa wymagania dotyczące warunków oświetlenia (minimum 500 lux), kąta obserwacji i kwalifikacji personelu.

Badania penetracyjne (PT) wg EN ISO 3452-1 wykrywają wady powierzchniowe otwarte, takie jak pęknięcia i pory. Środek penetrujący wnika w szczeliny kapilarne, a jego nadmiar usuwa się, po czym aplikuje się wywoływacz, wyciągający penetrant z wad na powierzchnię w postaci kontrastowych śladów.

Badania magnetyczno-proszkowe (MT) wg EN ISO 17638 działają na zasadzie namagnesowania spoiny i przyciągania cząstek proszku ferromagnetycznego w miejsca nieciągłości powierzchniowych i przypowierzchniowych. Stosowane są w staliach ferromagnetycznych, ale nie w aluminium ani stali nierdzewnej austenitycznej.

Badania radiograficzne (RT) wg EN ISO 17636-1 wykorzystują promieniowanie X lub gamma przechodzące przez spoinę na błonę radiograficzną lub detektor cyfrowy. Gęstość radiografii w konstrukcjach spawanych wynosi 100-200 kV przy blachach do 60 mm. Metoda ujawnia pory, wtrącenia żużla, braki przetopu i pęknięcia wewnętrzne.

Badania ultradźwiękowe (UT) wg EN ISO 17640 są najczęściej stosowaną metodą objętościową w przemyśle. Głowica piezoceramiczna o częstotliwości 2-4 MHz wysyła impulsy ultradźwiękowe, rejestrując odbicia od nieciągłości. Metoda TOFD (Time of Flight Diffraction) umożliwia wykrycie pęknięć o wysokości już 0,5 mm z dokładnością pozycjonowania ±2 mm.

Badania niszczące obejmują próby rozciągania (wg EN ISO 4136), zginania (wg EN ISO 5173), udarności Charpy'ego (wg EN ISO 148-1), twardości Vickersa (wg EN ISO 6507-1) oraz badania metalograficzne makro- i mikroskopowe (wg EN ISO 17639). Próba zginania jest szczególnie wymagająca, gdyż kąt zgięcia 180° bez pęknięć potwierdza plastyczność złącza.

Kwalifikacje spawaczy i technologii spawania

Uprawnienia spawalnicze wg EN ISO 9606-1 (dla stali) obowiązują przez 3 lata, z wymogiem potwierdzenia ciągłości pracy co 6 miesięcy. Certyfikat zawiera zakres kwalifikacji zapisany w formie kodu, na przykład: EN ISO 9606-1 111 T BW FM1 B t05 D60,3 H-L045 ss nb.

WPS (Welding Procedure Specification) opisuje parametry technologiczne spawania kwalifikowane wg EN ISO 15614-1 (kwalifikacja próbna) lub EN ISO 15612 (wpis do normy). Każdy WPS zawiera zakres grubości, pozycji, procesu i materiału, w ramach którego procedura pozostaje ważna. PQR (Procedure Qualification Record) to protokół z próby spawalniczej, zawierający rzeczywiste parametry i wyniki badań.

Grupy materiałowe wg EN ISO 15608 obejmują:

• FM1: stale niestopowe o Rm
• FM2: stale niestopowe o Rm 460-700 MPa (S460, S690)
• FM3: stale stopowe o Rm
• FM4: stale o Rm 360-690 MPa z Ni, Cr, Mo
• FM5: stale Cr-Mo oraz stale nierdzewne ferrytyczne
• FM6: stale nierdzewne austenityczne i duplex

Spawacz z uprawnieniami w grupie FM1 może spawać w FM1, ale nie odwrotnie. Prowadzenie dziennika spawalniczego z zapisem parametrów, numerów WPS, wyników badań i podpisów spawaczy stanowi wymóg prawny wg Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie warunków technicznych, jakim powinny odpowiadać obiekty budowlane i ich usytuowanie.

Metody spawania stosowane przy spoinach BW

Wybór metody spawania zależy od grubości blachy, materiału, pozycji i wymagań jakościowych. Poniższa tabela porównuje najczęściej stosowane metody w produkcji złączy czołowych.

Metoda TIG (141) zapewnia najwyższą jakość spoiny czołowej BW, ponieważ łuk w osłonie argonu jest stabilny, a stopienie metalu kontrolowane bez rozprysków. Stosuje się prąd stały DC z biegunowością prostą (elektroda wolframowa na minusie), co koncentruje ciepło w materiale rodzimym. Prędkość spawania wynosi 80-150 mm/min dla blach 3 mm, a zużycie argonu 8-12 l/min.

Metoda MAG (135) z mieszanką Ar + 18% CO₂ łączy zalety MIG (stabilność) z głębokim przetopem dzięki utleniającemu działaniu CO₂. Drut lity SG2 o średnicy 1,0 mm przy prądzie 180-220 A i napięciu 22-24 V daje wydajność 3-4 kg/h. Spawanie pulsowe MAG z częstotliwością 100-200 Hz pozwala na przenoszenie kropel bez rozprysków, co eliminuje konieczność szlifowania pośredniego między ściegami.

Spawanie podtopionym łukiem (121) umożliwia łączenie blach do 80 mm bez ukosowania, a jednocześnie osiąga wydajność 20-30 kg/h. Topnik granulowany (np. Lincolnweld 761) chroni jeziorko, stabilizuje łuk i wprowadza do spoiny Mn i Si odtleniające. Metoda stosowana w produkcji zbiorników ciśnieniowych, kadłubów statków i rur o dużych średnicach.

Spawanie laserowe (52) wiązką światłowodową o mocy 4-15 kW daje spoinę o szerokości 1-2 mm i głębokości przetopu do 25 mm w jednym przejściu. Strefa wpływu ciepła jest wąska, a odkształcenia minimalne, co eliminuje prostowanie po spawaniu. Koszt urządzenia jest jednak wysoki (1,5-3 mln PLN), więc metoda laserowa opłaca się przy produkcji seryjnej powyżej 10 000 spoin rocznie.

Najczęstsze błędy wykonawcze przy spoinach BW

Brak gazu osłonowego lub jego niewłaściwy przepływ to przyczyna 60% wad powierzchniowych. Dla metody TIG przepływ argonu powinien wynosić 8-12 l/min dla elektrody 2,4 mm, a dla metody MAG 12-16 l/min. Spadek ciśnienia w butli poniżej 10 bar sygnalizuje konieczność wymiany, ponieważ stabilizator może zacząć przepuszczać zbyt mało gazu.

Zbyt duży prąd spawania prowadzi do nadmiernego przetopu, wypływu metalu poza krawędzie i powstawania rowka w środku spoiny (wklęsłość). Energia liniowa powyżej 2,5 kJ/mm w stali S355 powoduje rozrost ziarna w SWC i spadek udarności poniżej 27 J w temperaturze -20°C, co dyskwalifikuje złącze wg EN 1993-1-10 (Eurokod 3).

Złe przygotowanie rowka objawia się brakiem przetopu, podtopieniami i wtrąceniami żużla. Kąt rozwarcia mniejszy niż 50° utrudnia dostęp elektrody do dna rowka, a większy niż 70° zwiększa objętość spoiwa i koszt. Szczelina mniejsza niż 1 mm powoduje brak fuzji, większa niż 4 mm skutkuje nadmiernym wypływem.

Brak podgrzewania wstępnego przy staliach o CEV > 0,45 generuje pęknięcia zimne wodorowe po kilku godzinach od zakończenia spawania. Temperatura międzyściegowa poniżej 80°C w połączeniu z wysoką wilgotnością otoczenia (RH > 70%) to klasyczna przyczyna opóźnionych pęknięć w SWC.

Zastosowania przemysłowe spoiny BW

Mosty stalowe, zarówno drogowe, jak i kolejowe, wykorzystują spoinę BW w blachownicach (dźwigary skrzynkowe, dwuteowe) i w pasach rozciąganych. Przykładowo Most Rędziński we Wrocławiu o rozpiętości 256 m ma blachy o grubości do 60 mm spawane metodą podtopionego łuku w pozycji PA. Spoiny poddawane są 100% badaniom UT i 20% badaniom RT.

Rurociągi przesyłowe gazu ziemnego klasy ciśnienia 8,0 MPa spawane są metodą 141 (TIG) w ściegu graniowym i 135 (MAG) w wypełnieniu i licu. Kwalifikacja spawaczy obejmuje egzamin na próbkach z rur o średnicy 1016 mm i ściance 22 mm wg API 1104. Każda spoina podlega badaniu RT lub AUT (Automated UT).

Kadłuby statków morskich spawane są wg standardów IACS (International Association of Classification Societies). Spoiny czołowe BW w poszyciu dna i burt mają wymaganą udarność 27 J w -40°C, co wymusza stosowanie stali EH36/DH36/FH36 i staranne kontrolowanie energii liniowej.

Zbiorniki ciśnieniowe zgodnie z Dyrektywą 2014/68/UE (PED) wymagają obliczeń wg EN 13445 lub EN 13480. Spoiny BW w płaszczach i dnach podlegają kwalifikacji WPS wg EN ISO 15614-1 oraz badaniom 100% UT lub RT, w zależności od kategorii ryzyka. Zbiorniki na gaz skroplony wymagają ponadto próby szczelności helem.

Przemysł motoryzacyjny wykorzystuje spoiny BW w ramach karoserii, choć dominują tam spoiny punktowe (21) i laserowe (52). Spoiny czołowe pojawiają się w podwoziach, osiach i elementach nośnych pojazdów elektrycznych, gdzie wymagana jest ciągłość strukturalna przy absorpcji energii zderzenia.

Checklist przed rozpoczęciem spawania BW

• Sprawdź certyfikat spawacza (ważność, zakres, grupa materiałowa, proces)
• Zweryfikuj WPS (numer, rewizja, zgodność z zakresem złącza)
• Skontroluj materiał rodzimy (gatunek, atest, czystość krawędzi)
• Przygotuj rowek zgodnie z rysunkiem i WPS (kąt, szczelina, przetop)
• Wysusz elektrody / drut wg zaleceń producenta topnika
• Sprawdź sprawność sprzętu: źródło prądu, podajnik drutu, butla gazowa, przepływomierz
• Zabezpiecz stanowisko: wentylacja, oświetlenie, osłony przed wiatrem
• Załóż środki ochrony indywidualnej (przyłbica, rękawice, odzież, buty)
• Przeprowadź próbne spawanie na próbce kwalifikacyjnej, jeśli wymagane
• Oznacz spoinę markerem (numer ściegu, data, inicjały spawacza)

Źródła danych i normy zastosowane w artykule: PN-EN ISO 4063 (numery procesów spawalniczych), PN-EN ISO 6520 (niezgodności), PN-EN ISO 6947 (pozycje spawania), PN-EN ISO 9606-1 (kwalifikacja spawaczy), PN-EN ISO 15614-1 (kwalifikacja technologii), EN ISO 2553 (oznaczanie spoin na rysunkach), EN ISO 17637 (badania wizualne), EN ISO 3452-1 (badania penetracyjne), EN ISO 17638 (badania magnetyczno-proszkowe), EN ISO 17636-1 (badania radiograficzne), EN ISO 17640 (badania ultradźwiękowe), EN ISO 4136 (próba rozciągania), EN ISO 5173 (próba zginania), EN ISO 148-1 (próba udarności), EN ISO 6507-1 (twardość Vickersa), EN ISO 17639 (badania metalograficzne), EN ISO 15608 (grupy materiałowe), EN ISO 5817 (poziomy jakości), EN 1993-1-10 (Eurokod 3, dobór stali), EN 13445/EN 13480 (zbiorniki i rurociągi ciśnieniowe), Dyrektywa 2014/68/UE (urządzenia ciśnieniowe), API 1104 (spawanie rurociągów), Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie warunków technicznych, jakim powinny odpowiadać obiekty budowlane, ISO 8501-1 (przygotowanie powierzchni). Adresy publikacyjne norm dostępne w Polskim Komitecie Normalizacyjnym (www.pkn.pl) oraz w serwisie PKN Online.
