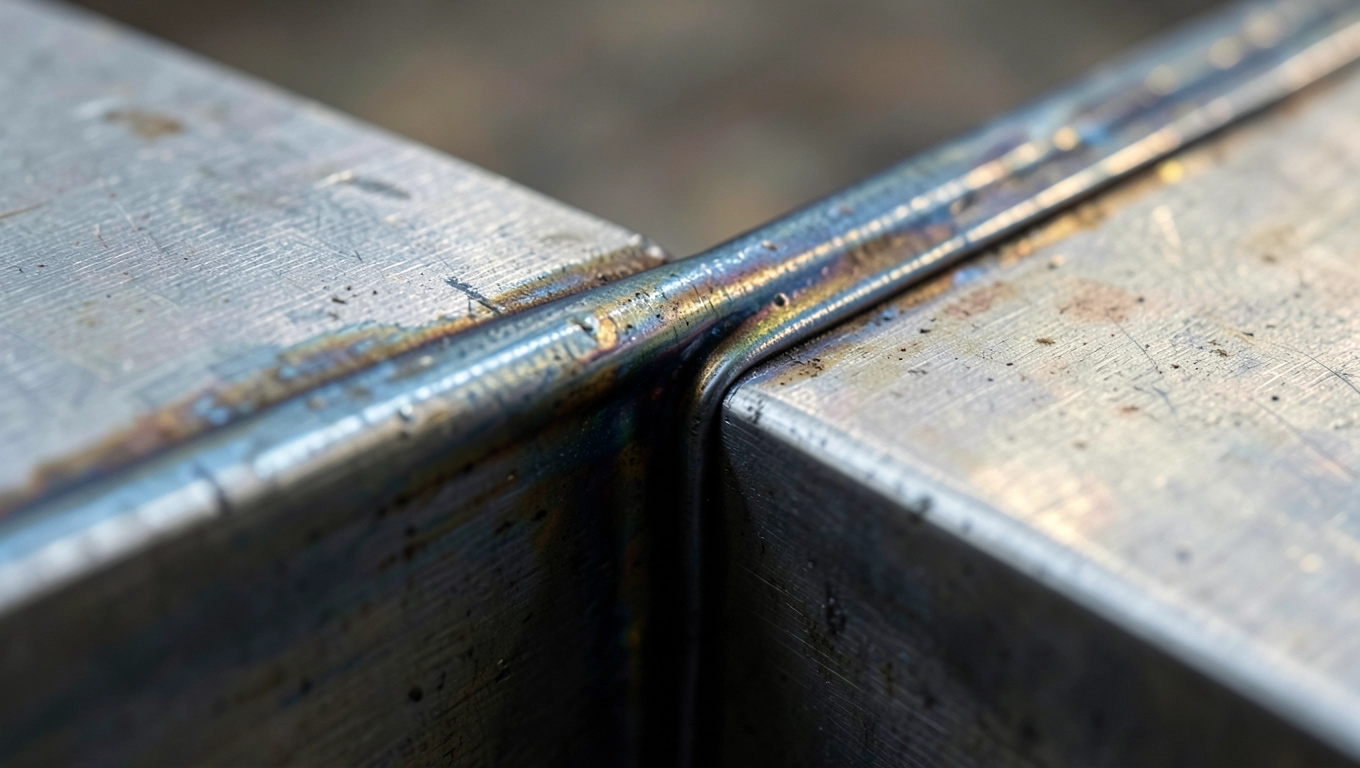

Spoina pachwinowa z pełnym przetopem – kompletny poradnik dla spawaczy

Jedno źle dobrane złącze potrafi skrócić żywotność całej konstrukcji o dekadę, a spawacz z dwudziestoletnim stażem rozpozna wadliwy detal gołym okiem, zanim jeszcze odłoży przyłbicę. Spoina pachwinowa z pełnym przetopem to rozwiązanie, które w teorii wygląda banalnie, a w praktyce odróżnia projekt spełniający normy od takiego, który zacznie pękać przy pierwszym sezonie zimowym. W poniższym tekście znajdziesz konkretne wymiary, mechanikę przetopu, jasne kryteria wyboru między wersją z niepełnym i pełnym przetopem, a także listę błędów montażowych, które wciąż pojawiają się nawet w certyfikowanych zakładach prefabrykacji.

• Wymiary i geometria spoiny pachwinowej z pełnym przetopem
• Kiedy stosować spoinę pachwinową z pełnym przetopem, a kiedy zwykłą
• Najczęstsze błędy przy wykonywaniu spoiny pachwinowej z pełnym przetopem

Wymiary i geometria spoiny pachwinowej z pełnym przetopem

Podstawowy parametr to grubość spoiny mierzona w przekroju trójkątnym, oznaczana literą a lub symbolem z. W przypadku klasycznej spoiny pachwinowej wartość a równa się wysokości największego wpisanego trójkąta równoramiennego między łączonymi blachami. Norma PN-EN ISO 9692-1 definiuje natomiast tzw. efektywną grubość gardzieli, czyli najmniejszą odległość od lica spoiny do jej granicy ze stopionym materiałem rodzimym. Przy pełnym przetopie ta odległość dochodzi do samej krawędzi styku, co oznacza, że spoina „wgryza się" w obie blachy aż do granicy wtopienia.

Geometria lica bywa płaska, wklęsła lub wypukła, a każda z tych odmian zmienia rozkład naprężeń. Lico wklęsłe lepiej przenosi obciążenia ściskające, lecz w narożnikach powstają karby, w których lubi inicjować się pęknięcie zmęczeniowe. Lico wypukłe zwiększa przekrój gardzieli, ale jednocześnie tworzy ostry grzbiet, na którym osiadają wilgoć i zanieczyszczenia, przyspieszając korozję. W praktyce konstrukcje nośne projektuje się najczęściej z licem płaskim, lekko wypolerowanym, z tolerancją chropowatości w granicach Ra 12,5 µm zgodnie z ISO 5817.

Minimalna długość spoiny pachwinowej z pełnym przetopem w złączach obciążonych dynamicznie wynosi czterokrotność grubości cieńszej blachy, ale nie mniej niż 40 mm. Krótsze odcinki nie zdążą rozproszyć energii skoncentrowanej na końcach krateru, gdzie naprężenia sięgają wartości szczytowych. Dla blach o grubości 10 mm daje to 40 mm, dla 15 mm już 60 mm, a dla 20 mm 80 mm. Jeżeli wymiar obliczeniowy wychodzi większy niż 150-krotność a, konieczny jest podział na kilka spoin z przerwami technologicznymi o długości minimum 4a.

Przekrój obliczeniowy takiej spoiny wynosi 0,7 × a², gdy spoina jest równoboczna, lub a₁ × a₂ dla nierównobocznej, gdzie a₁ to przystopie większe, a a₂ mniejsze. Współczynnik 0,7 wynika z twierdzenia Pitagorasa dla trójkąta równoramiennego, w którym wysokość stanowi 0,7 długości boku. Przyjmując a = 8 mm, przekrój obliczeniowy to 44,8 mm², co przy stali S355 pozwala przenieść średnio 16 kN na każdy milimetr długości przy obciążeniu statycznym. Wartość ta wynika z granicy plastyczności 355 MPa i współczynnika bezpieczeństwa 1,0 w fazie obliczeń.

Tabela podsumowuje najważniejsze zależności geometryczne dla blach o grubości od 6 do 25 mm:

Kiedy stosować spoinę pachwinową z pełnym przetopem, a kiedy zwykłą

Decyzja wynika z trzech czynników: grubości blach, kategorii obciążenia i środowiska korozyjnego. Klasyczna spoina pachwinowa z niepełnym przetopem sprawdza się w złączach statycznie obciążonych, gdzie priorytetem jest szybkość wykonania i niski koszt. Wystarczy, gdy wtopienie sięga 70-80% wysokości obliczeniowej, a resztę uzupełnia spoivo bez konieczności głębokiego kontrolowania jeziorka. Pełny przetop staje się obowiązkowy, gdy złącze pracuje cyklicznie, przenosi duże siły ścinające lub znajduje się w agresywnym środowisku, na przykład na estakadzie nad wodą morską czy w hali z oparami kwasów.

Konstrukcje mostowe i wieże wiatrowe niemal zawsze wymagają wersji z pełnym przetopem, ponieważ zmęczenie materiału zaczyna się od mikropęknięć na granicy wtopienia. Gdy wtopienie jest niepełne, między spoiną a materiałem rodzimym pozostaje mikroszczelina, w której koncentrują się naprężenia. Pełny przetop eliminuje tę strefę, bo ciekły metal wypełnia całą objętość przygotowanego rowka, a linia wtopienia pokrywa się z granicą geometryczną złącza. To właśnie dlatego Eurokod 1993-1-9 w klasyforni zmęczeniowej 71-80 wymaga potwierdzenia głębokości przetopu badaniami nieniszczącymi, najczęściej ultradźwiękami.

W budownictwie kubaturowym sytuacja bywa odwrotna. Schody wewnętrzne, słupy nośne w halach, belki podsuwnicowe o niskim cyklu pracy z powodzeniem pracują na spoinach pachwinowych z niepełnym przetopem, o ile stal ma grubość do 16 mm. Oszczędność czasu sięga 30-40%, a zużycie spoiwa spada nawet o połowę. Różnica w nośności między wersją pełną a niepełną wynosi około 15-20%, ale w obciążeniach statycznych mieści się to w zapasie bezpieczeństwa. Warto więc pytać projektanta, czy dany element rzeczywiście wymaga pełnego przetopu, czy też wystarczy standardowe wykonanie z kontrolą wizualną.

Przy blachach grubszych niż 25 mm niepełny przetop przestaje mieć sens, bo różnica w czasie wykonania się zaciera, a ryzyko braku wtopienia rośnie. Ciepło łuku nie penetruje wtedy całej głębokości bez odpowiedniego przygotowania krawędzi, a to oznacza konieczność ukosowania, podgrzewania wstępnego do 150-200°C i stosowania spoiwa o podwyższonej wytrzymałości. W takiej sytuacji pełny przetop jest wręcz tańszy, bo eliminuje dodatkowe etapy przygotowawcze. Inwestor, który wybiera tanią spoinę na grubych blachach, ostatecznie płaci za nią dwukrotność, kiedy trzeba poprawiać odbicia ultradźwiękowe.

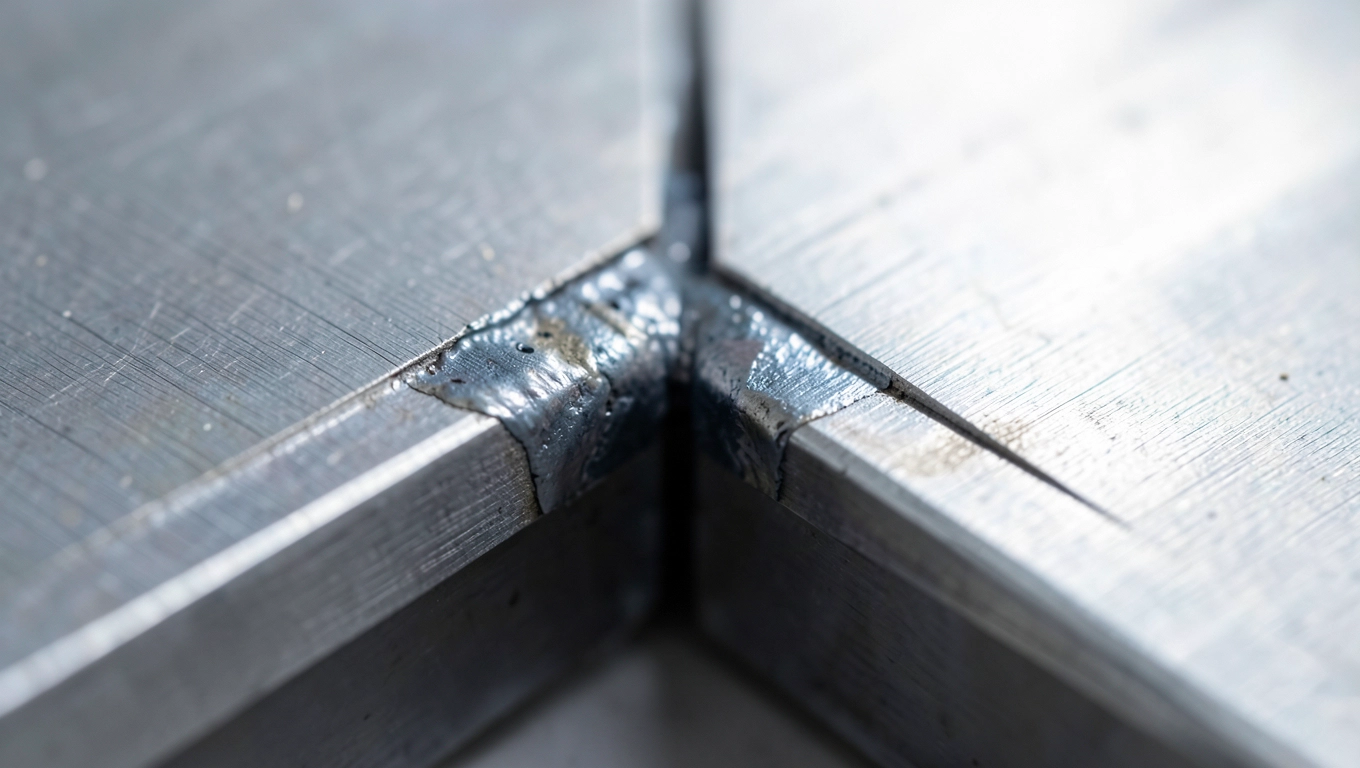

Najczęstsze błędy przy wykonywaniu spoiny pachwinowej z pełnym przetopem

Pierwszy grzech to niedostateczne przygotowanie krawędzi. Spoina pachwinowa w założeniu nie wymaga ukosowania, ale gdy celem jest pełny przetop, szczelina między blachami musi wynosić 2-3 mm dla blach do 10 mm i 4-5 mm dla grubszych. Zbyt ciasne pasowanie blokuje jeziorko, które nie dociera do dna rowka, a zbyt szerokie wymaga wielu ściegów, z których każdy niesie ryzyko wtrąceń żużlowych. Konsekwencją są pęcherze, braki wtopienia i charakterystyczne „ślimaki" widoczne na radiogramach.

Drugi problem to zbyt niska temperatura międzyściegowa. Przy stali S355 granica wynosi 250°C, ale wielu spawaczy nie mierzy jej pirometrem, polegając na dotyku rękawicy. W rzeczywistości rękawica toleruje temperaturę do 120°C, więc moment, w którym stal osiąga 200°C, pozostaje niezauważony. Efektem jest zahartowanie strefy wpływu ciepła, spadek ciągliwości i mikropęknięcia wodorowe, które ujawniają się po kilku tygodniach eksploatacji. Norma PN-EN ISO 13916 nakazuje mierzenie temperatury co 15-30 minut, zależnie od grubości blachy i ilości ściegów.

Trzeci błąd, wciąż powracający w praktyce, to brak symetrii ustawienia blach. Spoina pachwinowa „lubi" pracować w ścinaniu, ale gdy blachy nie tworzą kąta prostego, pojawia się mimośród, który wprowadza moment zginający. Nawet odchylenie 5° od pionu wystarczy, by nośność spoiny spadła o 12-15%. Niedoświadczeni wykonawcy tłumaczą to tolerancją montażową, jednak kontrola geodezyjna powinna wykryć taki detal na etapie prefabrykacji, nie na hali montażowej. Korekta po spawaniu oznacza kucie, a to zawsze osłabia przekrój.

Czwarty, lekceważony problem to niewłaściwa kolejność ściegów. W spoinie pachwinowej z pełnym przetopem grubości 15-20 mm minimalna liczba ściegów to trzy: dolny penetrujący, środkowy wypełniający i górny kryjący. Wielu spawaczy spawa „od góry do dołu" jednym szerokim ściegiem, bo tak szkoli ich praktyka na cienkich blachach. Przy pełnym przetopie skutkuje to brakiem wtopienia w dolnej części, gdzie żużel wypływa szybciej niż ciekły metal. Prawidłowa kolejność to zawsze od korzenia w stronę lica, ze starannym oczyszczeniem każdego ściegu szczotką rotacyjną przed nałożeniem kolejnego.

Piąty błąd dotyczy doboru parametrów w stosunku do spoiwa. Spoina pachwinowa z pełnym przetopem na stali S355 wymaga drutu G3Si1 lub G4Si1 w osłonie mieszanki Ar/CO₂ 80/20. Użycie czystego CO₂ skutkuje większym wtopieniem, ale i twardszym żużlem, który trudniej usunąć. Amatorski wybór drutu SG2 bez weryfikacji składu chemicznego prowadzi do różnic w wytrzymałości rzędu 10-15%, co w połączeniu z obciążeniem dynamicznym oznacza pierwsze pęknięcia po 50-80 tysiącach cykli zamiast deklarowanych 2 milionów.

Spoin pachwinowych z pełnym przetopem nie wolno stosować w złączach narażonych na pełzanie w temperaturze powyżej 380°C, chyba że projekt uwzględnia współczynniki redukcyjne z PN-EN 1993-1-2. W praktyce oznacza to koniec możliwości ich stosowania w kominach, kotłach i przewodach spalin bez dodatkowej izolacji termicznej.

Jak uniknąć powyższych błędów

Kluczowe wdrożenie to karta kontroli procesu spawalniczego, w której zapisuje się aktualną temperaturę międzyściegową, parametry prądowe i czas oczyszczania ściegu. Taki dokument nie jest wymysłem biurokracji, lecz narzędziem, które pozwala odtworzyć historię złącza w razie reklamacji. Drugie zabezpieczenie to badania ultradźwiękowe wykonywane nie tylko finalnie, ale w trakcie spawania, po nałożeniu pierwszego ściegu. Wykrycie braku wtopienia na tym etapie pozwala poprawić ścieg bez kucia i ryzyka utraty przekroju.

Trzeci element to standaryzacja ustawienia blach przy pomocy szablonów i śrub montażowych. Szablon wymusza kąt 90° z tolerancją ±1°, co w połączeniu z pomiarem geodezyjnym daje powtarzalność rzędu 0,5 mm. Czwarty krok to obowiązkowe szkolenie spawaczy w zakresie spoiny pachwinowej z pełnym przetopem, ponieważ umiejętność różni się od klasycznej spoiny czołowej. Wymaga wolniejszego tempa, niższych parametrów prądowych i ciągłej kontroli kształtu jeziorka.

Koszt wykonania spoiny pachwinowej z pełnym przetopem waha się od 45 do 90 PLN za metr bieżący, w zależności od grubości blachy i regionu kraju. Wersja niepełna to 30-55 PLN/mb, ale w obciążeniach dynamicznych oszczędność bywa pozorna, gdy po kilku latach pojawiają się naprawy. Świadomy inwestor zawsze dopyta o klasę zmęczeniową, badania NDT i protokół temperatury międzyściegowej, bo te trzy informacje mówią więcej o jakości złącza niż jego cena.

Źródła danych i norm: PN-EN ISO 9692-1 (spawanie, przygotowanie krawędzi), PN-EN ISO 5817 (poziomy jakości złączy), PN-EN 1993-1-8 (Eurokod 3, projektowanie węzłów), PN-EN 1993-1-9 (Eurokod 3, zmęczenie), PN-EN 1993-1-2 (Eurokod 3, oddziaływanie termiczne), PN-EN ISO 13916 (temperatura międzyściegowa). Dokumenty dostępne w Polskim Komitecie Normalizacyjnym (pkn.pl) oraz w bibliotece norm europejskich (cen.eu).
