Rodzaje spoin w konstrukcjach stalowych – kompletny przewodnik na 2026

Spawacz w Szczecinie sięga po palnik, a inwestor wbija wzrok w dokumentację projektową. Obaj zadają sobie to samo pytanie: jaki rodzaj spoiny zagwarantuje, że most, hala czy schody stalowe przetrwają dekady bez pęknięcia. Odpowiedź nie leży w marketingu producentów elektrod, lecz w fizyce styku dwóch krawędzi metalu. Spoiny szczecin to temat, który łączy lokalny rynek usług z ogólnopolskimi normami jakości, a każdy fachowiec wie, że jeden błąd w doborze złącza potrafi kosztować więcej niż cały kontrakt.

• Spoina czołowa, pachwinowa i brzeźna klasyfikacja złączy w spawaniu
• Metody spawania TIG, MIG i MAG a dobór spoin w Szczecinie
• Normy EN 1090 i badania NDT spoin w konstrukcjach stalowych
• Błędy wykonawcze spoin i checklista odbioru jakości

Spoina czołowa, pachwinowa i brzeźna klasyfikacja złączy w spawaniu

Trzy podstawowe typy spoin determinują wytrzymałość każdej stalowej konstrukcji. Różnią się geometrią, rozkładem naprężeń i wymaganiami dotyczącymi przygotowania krawędzi. Wybór konkretnego rozwiązania wynika z obciążeń, grubości blachy i warunków eksploatacji, a nie z przyzwyczajeń wykonawcy.

Spoina czołowa fundament odpowiedzialnych konstrukcji

Łączy dwie blachy w jednej płaszczyźnie, krawędź przy krawędzi. Pełny przetop zapewnia ciągłość strukturalną, ponieważ stopiony materiał przenika przez całą grubość metalu, aż do grani. W mostach i ramach hal stosuje się właśnie spoiny czołowe z pełnym przetopem, bo badania ultradźwiękowe (UT) potrafią wykryć w nich nawet milimetrowe pory. Częściowy przetop wystarcza w mniej krytycznych węzłach, gdzie obciążenia dynamiczne nie występują.

Przygotowanie krawędzi wymaga ukosowania pod kątem 30-45°, co poszerza rowek spawalniczy i umożliwia głębokie wtopienie. Minimalna grubość blachy do spoiny czołowej wynosi zwykle 3 mm, poniżej tej wartości trudno uzyskać stabilne stopienie. Norma PN-EN ISO 9692 precyzuje dopuszczalne odchyłki kąta i szczeliny, ale w praktyce spawacz ocenia rowek „na oko" jeszcze przed pierwszym przejściem.

Kiedy NIE stosować spoiny czołowej: przy blachach cieńszych niż 2 mm, w połączeniach narażonych na pełzanie w temperaturach powyżej 380°C bez doboru gatunku stali odpornej na pełzanie, a także tam, gdzie montaż nie pozwala na precyzyjne ustawienie elementów.

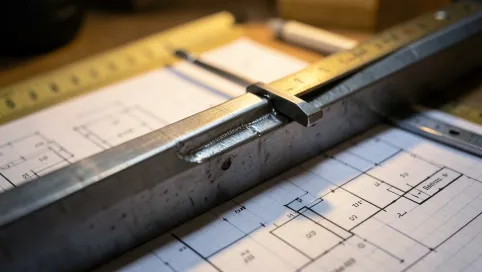

Spoina pachwinowa król kątowników i węzłów

Powstaje w narożniku dwóch blach ustawionych pod kątem od 60° do 120°. Jej grubość oblicza się jako wysokość trójkąta wpisanego w przekrój, a nośność rośnie proporcjonalnie do tej miary. W schodach stalowych, regałach magazynowych i ramach nośnych hal spotyka się ją na każdym kroku, bo pozwala przenieść ścinanie bez konieczności kosztownego ukosowania krawędzi.

Grubość spoiny pachwinowej powinna wynosić minimum 0,7 × grubość cieńszej blachy, aby uniknąć koncentracji naprężeń w materiale rodzimym. W praktyce warsztatowej wykonawcy sięgają po 4-8 mm, w zależności od obciążeń użytkowych. Przekroczenie tej wartości nie zwiększa wytrzymałości, a jedynie zużywa więcej drutu i czasu.

Kluczowa zasada: spoina pachwinowa przenosi siły ścinające i ściskające najlepiej, gdy jej płaszczyzna jest prostopadła do kierunku obciążenia. Skośne ustawienie lica względem siły zmniejsza nośność nawet o 40%, co potwierdzają obliczenia wg PN-EN 1993-1-8.

Spoina brzeźna ratunek dla cienkich blach

Stosuje się ją przy blachach o grubości do 3 mm, gdzie ukosowanie krawędzi mija się z celem. Dwie krawędzie stykają się ze sobą bez rowka, a materiał dodatkowy wypełnia jedynie wierzchołek. Spoina brzeźna nie jest tak wytrzymała jak czołowa, ale w obudowach, szafkach i cienkich poszyciach w zupełności wystarcza.

Proces spawania wymaga precyzyjnej kontroli prędkości podawania drutu i napięcia łuku. Zbyt duża energia liniowa przepala blachę, a zbyt mała pozostawia zimne lico bez wtopienia. Metoda TIG (141) sprawdza się tu lepiej niż MIG/MAG, bo pozwala na spokojne prowadzenie jeziorka bez rozprysku.

Wskazówka wykonawcza: przy blachach 1,5-2 mm warto rozważyć spoinę grzbietową na zakładkę zamiast brzeżnej. Grzbietowa lepiej radzi sobie z odkształceniami termicznymi i nie wymaga aż tak dokładnego spasowania krawędzi.

Metody spawania TIG, MIG i MAG a dobór spoin w Szczecinie

Technologia spawalnicza wpływa na kształt spoiny, głębokość wtopienia i jakość lica. Każda z trzech podstawowych metod (TIG, MIG, MAG) sprawdza się w innym zakresie grubości i rodzaju złącza. Świadomy wybór procesu skraca czas pracy, obniża koszty i podnosi powtarzalność wyników.

Spawanie TIG (141) precyzja w stali nierdzewnej i cienkich blachach

Łuk jarzy się w osłonie argonu, a elektrodę wolframową trzyma się w uchwycie jak długopis. Operator ma pełną kontrolę nad jeziorkiem, dlatego TIG dominuje przy spoinach czołowych w rurociągach, zbiornikach ciśnieniowych i konstrukcjach ze stali odpornej na korozję. Prędkość spawania bywa niższa niż w MAG, ale lico wychodzi gładkie i praktycznie bez odprysków.

W przypadku blach o grubości 1-3 mm TIG pozwala uzyskać spoiny brzeżne i grzbietowe, które przy metodzie MAG uległyby przepaleniu. Warsztaty w regionie zachodniopomorskim chętnie sięgają po ten proces wszędzie tam, gdzie liczy się estetyka i brak konieczności późniejszego szlifowania.

Spawanie MIG (131) i MAG (135/136) wydajność w konstrukcjach masywnych

MIG (metal inert gas) chroni jeziorko mieszanką argonu i helu, MAG (metal active gas) korzysta z argonu z domieszką CO2 lub tlenu. Ta druga opcja obniża koszty gazu i poprawia wtopienie w stal niskowęglową, dlatego w halach produkcyjnych i mostach króluje właśnie MAG. Spawacz prowadzi półautomat, a drut podawany jest w sposób ciągły, co pozwala spawać kilkumetrowe odcinki bez przerw.

Metoda MIG/MAG świetnie współpracuje ze spoinami czołowymi o pełnym przetopie w blachach 8-30 mm, a także z długimi spoinami pachwinowymi na ramach nośnych. Energia liniowa 1,0-1,5 kJ/mm zapewnia dobre wtopienie bez nadmiernego rozgrzewania materiału rodzimego. Wartość powyżej 2,5 kJ/mm grozi kruchością i pęknięciami wodorowymi w stali S355.

Zrobotyzowane spawanie MIG/MAG powtarzalność przy seryjnej produkcji

Stanowiska zrobotyzowane przejmują powtarzalne ścieżki spoin pachwinowych i czołowych w produkcji regałów, podestów i elementów maszyn. Robot utrzymuje stałą prędkość i odległość elektrody od materiału, eliminując błędy ludzkie zmęczenia. W regionie Szczecina kilka zakładów dysponuje takimi celami, co obniża koszt jednostkowy przy zleceniach powyżej 200 sztuk identycznych elementów.

Spawanie zrobotyzowane wymaga precyzyjnego przygotowania krawędzi i dokładnego pozycjonowania elementów w przyrządzie spawalniczym. Tolerancja ustawienia nie powinna przekraczać ±0,5 mm, bo każde odchylenie przekłada się na zmienną głębokość wtopienia. Dlatego metoda ta najlepiej sprawdza się w seriach, a nie w pojedynczych prototypach.

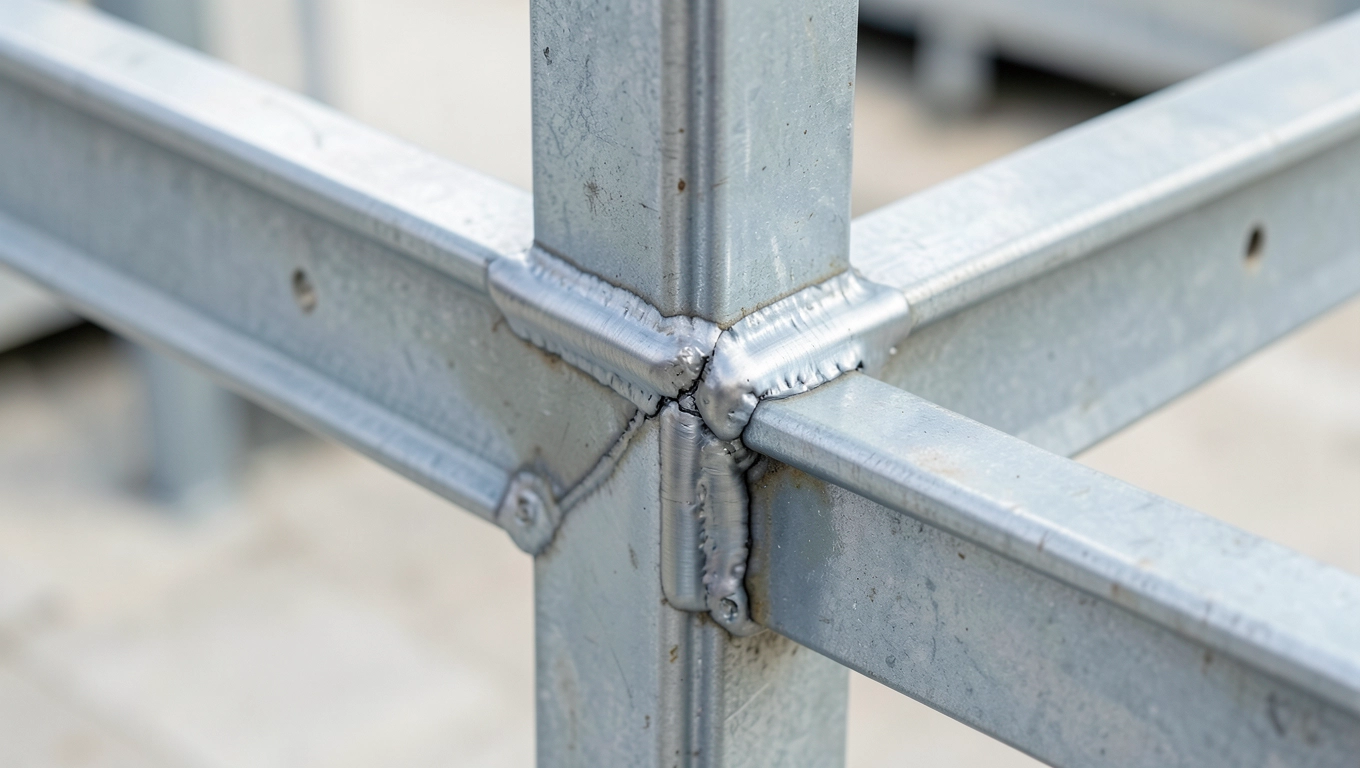

Normy EN 1090 i badania NDT spoin w konstrukcjach stalowych

Każda odpowiedzialna konstrukcja stalowa musi spełniać wymagania normy EN 1090, która dzieli elementy nośne na klasy wykonania EXC1-EXC4. Klasa zależy od konsekwencji zniszczenia: im większe ryzyko dla ludzi i mienia, tym surowsze wymagania dotyczące spawaczy, dokumentacji i kontroli. Mosty drogowe zaliczają się zwykle do EXC3 lub EXC4, hale magazynowe do EXC2.

Certyfikacja wg EN 1090 wymaga wdrożenia Zakładowej Kontroli Produkcji (FPC), która obejmuje m.in. walidację spawaczy, nadzór nad sprzętem spawalniczym oraz rejestrację wyników badań nieniszczących (NDT). Bez tego dokumentu wyrób nie może zostać wprowadzony na rynek z oznaczeniem CE, co wyklucza go z legalnego obrotu w budownictwie.

Badania wizualne (VT) pierwsza linia kontroli

Inspektor ogląda spoinę w dobrym oświetleniu, oceniając gładkość lica, brak pęknięć, podtopień i przyklejeń. Badanie wizualne wykrywa około 60% wad powierzchniowych i stanowi obowiązkowy etap przed innymi metodami NDT. W praktyce stanowi najtańszą i najszybszą kontrolę, dlatego wykonuje się ją na każdym złączu, niezależnie od klasy wykonania.

Badania magnetyczno-proszkowe (MT) i ultradźwiękowe (UT)

Metoda MT ujawnia pęknięcia powierzchniowe i podpowierzchniowe w stalach ferromagnetycznych po namagnesowaniu i pokryciu proszkiem. UT sięga głębiej i lokalizuje wady wewnętrzne (pory, wtrącenia żużlowe, brak przetopu) w spoinach czołowych o pełnym przetopie. Mosty, zbiorniki ciśnieniowe i rurociągi przechodzą obie kontrole, zanim trafią do eksploatacji.

Wymóg prawny: Eurokod 3 (PN-EN 1993) w połączeniu z EN 1090-2 nakazuje badania NDT w proporcji uzależnionej od klasy wykonania. Dla EXC2 minimum 10% spoin czołowych, dla EXC3 minimum 20%, a dla EXC4 nawet 100% połączeń nośnych.

Dokumentacja spawalnicza pWPS, WPS i kwalifikacja spawaczy

Każde złącze musi powstać na podstawie WPS (Welding Procedure Specification) zatwierdzonej próbą kwalifikacyjną. Spawacz wykonujący pracę legitymuje się certyfikatem wg PN-EN ISO 9606-1 w zakresie odpowiadającym metodzie, materiałowi i pozycji. Bez tych trzech dokumentów (pWPS, WPS, certyfikat) inspektor NDT ma prawo wstrzymać odbiór konstrukcji.

Błędy wykonawcze spoin i checklista odbioru jakości

Najczęstsze wady spawalnicze powstają nie z powodu braku wiedzy, lecz z pośpiechu i zaniechania kontroli. Przetopienie, brak wtopienia, pory i podtopienia lica to plaga, która kosztuje inwestorów miliony złotych rocznie. Świadomość tych zagrożeń pozwala wybrać wykonawcę, który nie zaryzykuje reputacji dla kilku procent oszczędności na stali.

Pięć najgroźniejszych wad w konstrukcjach stalowych

• Brak przetopu w spoinie czołowej niedostateczna energia liniowa lub źle przygotowany rowek prowadzi do rozwarstwienia w czasie eksploatacji.
• Pęknięcia wodorowe w stali S355 wysoka energia spawania i wilgoć w otulinie elektrody inicjują mikropęknięcia widoczne dopiero po kilku dniach.
• Podtopienie lica zbyt duży prąd wypala materiał rodzimy obok jeziorka, tworząc karb koncentrujący naprężenia.
• Wtrącenia żużlowe pozostawienie tlenków między ściegami wieloprzebiegowymi osłabia przekrój i inicjuje korozję.
• Przesunięcie osiowe blach mimośród przekraczający 10% grubości cieńszej blachy wymusza dodatkowe naprężenia zginające.

Każdą z tych wad wykrywa właściwie zaplanowane badanie NDT, ale jeszcze lepiej zapobiega im rygorystyczny nadzór techniczny w trakcie spawania. Inspekcja wizualna po każdym ściegu kosztuje ułamek ceny, jaką trzeba zapłacić za późniejsze wzmocnienia lub wymianę elementu.

Checklista odbioru spoiny dla inwestora

Przed podpisaniem protokołu odbioru warto sprawdzić sześć kluczowych punktów, które decydują o trwałości konstrukcji na dekady:

• Lico spoiny gładkie, bez pęknięć, kraterów i widocznych podtopień.
• Wymiary zgodne z dokumentacją (grubość spoiny, długość, odstęp między ściegami).
• Brak śladów korozji w strefie wpływu ciepła i na powierzchni blach w promieniu 20 mm od spoiny.
• Dostępny certyfikat spawacza wg PN-EN ISO 9606-1 oraz WPS dla każdej zastosowanej spoiny.
• Protokół badań NDT zgodny z klasą wykonania wg EN 1090-2 (VT, MT lub UT).
• Oznaczenie CE na wyrobie i deklaracja właściwości użytkowych (DoP) wystawiona przez producenta.

Praktyczna rada: jeśli wykonawca unika pokazania certyfikatów lub tłumaczy brak badań NDT „robimy to od lat i nic nie spadło", potraktuj to jako czerwoną flagę. Trwałość konstrukcji stalowej zależy od dokumentacji, nie od intuicji.

Która spoina do jakiej konstrukcji szybka ściąga

Pięć kroków doboru spoiny w praktyce

Pierwszy krok to analiza obciążeń: statyczne, dynamiczne czy zmęczeniowe. Drugi krok obejmuje ustalenie klasy wykonania EXC wg EN 1090. Trzeci krok to dobór metody spawania (TIG, MIG, MAG, zrobotyzowane) adekwatnej do grubości i gatunku stali. Czwarty krok wymaga wyboru typu spoiny (czołowa, pachwinowa, brzeźna, otworowa) na podstawie geometrii złącza. Piąty krok to plan kontroli NDT zgodny z wymaganiami klasy EXC i Eurokodu 3.

Dopiero po przejściu tej ścieżki warto rozmawiać z konkretnymi wykonawcami w regionie Szczecina o terminach i cenach. Warsztaty dysponujące certyfikatem EN 1090 oraz własnym laboratorium NDT gwarantują, że konstrukcja przejdzie odbiór bez poprawek. To oszczędność czasu i nerwów, której nie zapewni najniższa cena na rynku.

Źródła danych i norm: PN-EN ISO 9692 (spawanie przygotowanie złączy), PN-EN ISO 9606-1 (kwalifikacja spawaczy), PN-EN 1090-1/-2 (wykonanie konstrukcji stalowych), PN-EN 1993-1-8 (Eurokod 3 projektowanie węzłów). Aktualne wersje norm dostępne w Polskim Komitecie Normalizacyjnym (pkn.pl) oraz w serwisie PKN online.
