Włącznik schodowy z czujnikiem ruchu: rodzaje i podłączenie

Włącznik schodowy z czujnikiem ruchu to w praktyce jeden z czterech układów: czujnik PIR 230 V montowany w puszce zamiast łącznika, czujnik dołączony do istniejących łączników schodowych, automat schodowy sterowany przyciskami i czujką albo sterownik schodowy LED 12-24 V z dwiema czujkami na dole i na górze schodów. Wybór zależy od tego, czy światło ma się zapalać samo, czy tylko samo gasnąć, jakie źródło światła sterujesz i ile żył jest w puszkach. Poniżej znajdziesz porównanie wariantów, sposoby podłączenia, wysokość montażu czujki, ceny przykładowych zestawów i najczęstsze błędy.

• Czym jest włącznik schodowy z czujnikiem ruchu?
• Jakie są rodzaje włączników schodowych z czujnikiem ruchu?
• Jak podłączyć czujnik ruchu do włącznika schodowego?
• Jak działa automat schodowy z czujnikiem ruchu?
• Sterownik schodowy LED z czujnikami ruchu: kiedy się sprawdza?
• Czym się różni łącznik krzyżowy od schodowego?
• Na jakiej wysokości zamontować czujnik ruchu na schodach?
• Jak zamontować włącznik schodowy z czujnikiem ruchu krok po kroku?
• Czy czujnik ruchu współpracuje z oświetleniem LED?
• Ile kosztuje włącznik schodowy z czujnikiem ruchu?
• Jakie błędy popełnia się najczęściej?
• Jak wybrać włącznik schodowy z czujnikiem ruchu?

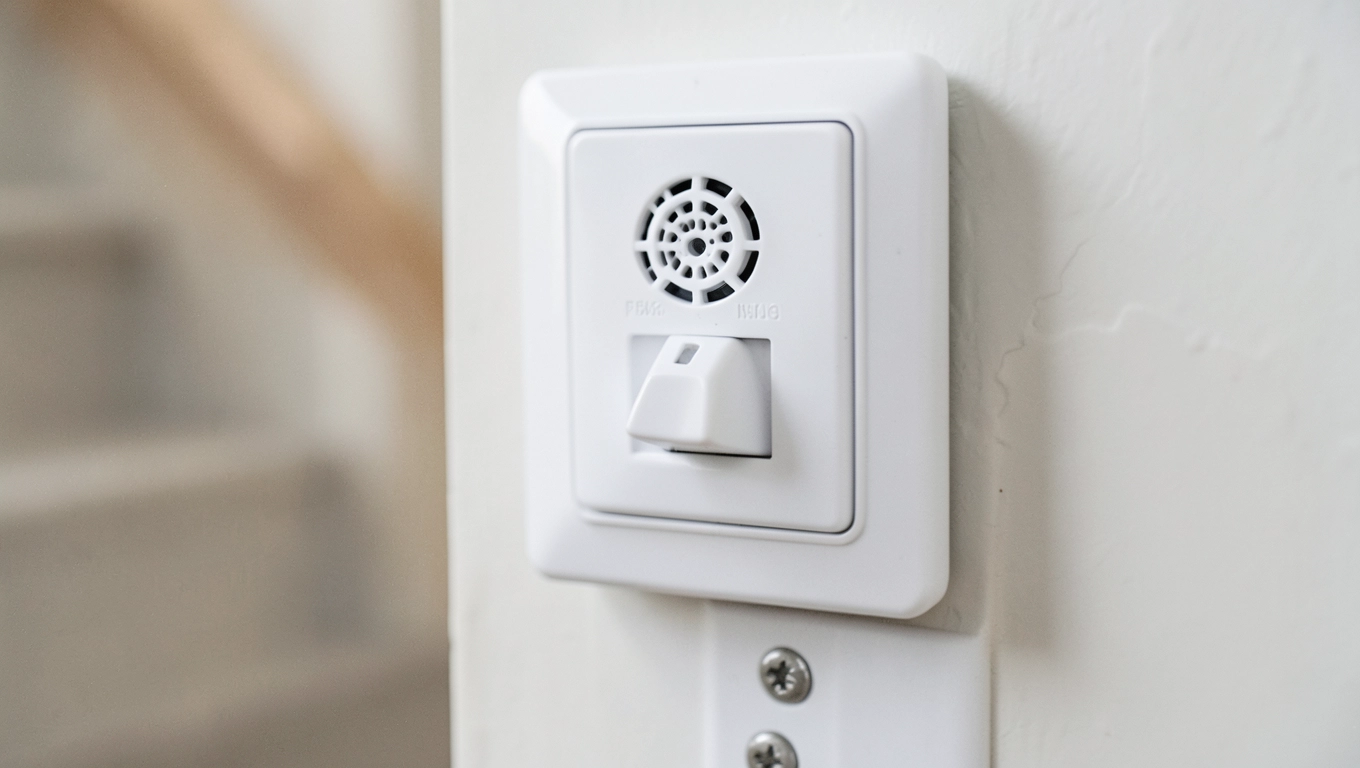

Czym jest włącznik schodowy z czujnikiem ruchu?

To urządzenie albo zestaw, który zapala światło na schodach po wykryciu ruchu i gasi je po ustawionym czasie bez ruchu. Klasyczny łącznik schodowy pozwala włączać i wyłączać jedno oświetlenie z dwóch miejsc, na dole i na górze; czujnik ruchu dodaje do tego automatykę, więc nie trzeba szukać klawisza po ciemku.

Pod tą nazwą sprzedaje się różne produkty: dopuszkowe czujniki PIR 230 V, oprawy schodowe LED z wbudowanym czujnikiem, automaty schodowe i sterowniki do taśm LED. Różnią się miejscem montażu, napięciem i logiką działania, dlatego przed zakupem trzeba ustalić, co dokładnie ma się dziać ze światłem: czy ma się zapalać samo, czy tylko gasnąć, gdy ktoś zapomni je wyłączyć.

Automatyczne światło na schodach zmniejsza ryzyko potknięcia, bo nikt nie chodzi po ciemku, i ogranicza świecenie „na zapomnienie”. Wielkość oszczędności energii zależy od mocy oświetlenia, ustawionego czasu świecenia i tego, jak często ktoś korzysta ze schodów, więc nie da się jej podać jedną liczbą. Rozwiązanie sprawdza się w domach jednorodzinnych, na klatkach schodowych budynków wielorodzinnych, w korytarzach biur i magazynów, gdzie stałe oświetlenie nie jest potrzebne.

Jakie są rodzaje włączników schodowych z czujnikiem ruchu?

Najczęściej spotkasz pięć wariantów: czujnik dopuszkowy 230 V, czujnik dołożony do istniejących łączników schodowych, automat schodowy z przyciskami i czujką, niskonapięciowy sterownik schodowy LED oraz oprawy schodowe z wbudowanym czujnikiem. Tabela pokazuje, czym się różnią w praktyce.

Jeśli najbardziej pasuje Ci pierwszy wariant, modele montowane zamiast łącznika opisujemy w artykule czujnik ruchu schodowy do puszki.

Czujnik PIR, mikrofalowy czy hybrydowy?

Do schodów w domu zwykle wystarcza czujnik PIR, czyli pasywny czujnik podczerwieni, który reaguje na zmianę promieniowania cieplnego w polu widzenia, np. gdy przechodzi człowiek lub zwierzę. Czujki PIR do montażu ściennego i sufitowego mają kąty detekcji od ok. 120° do 360° i zasięg od kilku do kilkunastu metrów; dokładne wartości zawsze podaje karta konkretnego modelu. Najpewniej wykrywają ruch w poprzek pola widzenia, słabiej ruch prosto na czujkę.

Czujniki mikrofalowe emitują fale elektromagnetyczne i analizują ich odbicia. Są czulsze i wykrywają ruch przez cienkie przegrody, więc można je ukryć np. w suficie podwieszanym. Ta sama cecha powoduje fałszywe załączenia od ruchu za ścianą, np. w sąsiednim korytarzu albo gdy obok przebiegnie kot. Czujniki hybrydowe łączą obie technologie, dzięki czemu rzadziej reagują fałszywie, ale są droższe; mają sens przy intensywnie używanych schodach w biurowcach i obiektach publicznych.

Do tego dochodzą funkcje dodatkowe: regulacja czasu świecenia, regulacja czułości (przydatna, gdy w domu są małe dzieci lub zwierzęta), wbudowany czujnik zmierzchu, który blokuje zapalanie za dnia, oraz integracja z systemem inteligentnego domu, np. sterowanie ze smartfona lub wspólne scenariusze ze światłem w salonie.

Jak podłączyć czujnik ruchu do włącznika schodowego?

Najprostszy sposób to podłączenie czujnika ruchu 230 V równolegle do układu łączników schodowych: faza zasila czujnik, a jego wyjście łączy się z przewodem idącym do lampy. Światło zapali wtedy czujnik albo łączniki, ale jeśli ktoś zostawi je włączone łącznikiem, czujnik go nie zgasi.

Większość czujników 230 V potrzebuje do własnego zasilania przewodu neutralnego N. Jeśli w puszce łącznika go nie ma, czujkę montuje się tam, gdzie N jest dostępny, np. przy lampie lub na suficie, albo dokłada się żyłę. Istnieją też czujniki dwuprzewodowe bez N, ale przy małych obciążeniach LED bywają kłopotliwe, dlatego sprawdź w karcie produktu minimalną moc obciążenia.

• Połączenie równoległe: światło zapala czujnik lub łączniki. Najmniej zmian w instalacji, ale łącznik pozostawiony w pozycji włączonej blokuje automatyczne gaszenie.
• Połączenie szeregowe: styk czujnika w szeregu z układem łączników. Światło świeci tylko wtedy, gdy łącznik jest włączony i czujnik wykrywa obecność. Zgaśnie po bezruchu, ale zapali się przy kolejnym ruchu, dopóki łącznik jest włączony.
• Automat schodowy: łączniki schodowe zastępuje się przyciskami chwilowymi (dzwonkowymi), a styk czujki podłącza się równolegle do przycisków. To typowy układ klatek schodowych, opisany niżej.
• Przekaźnik bistabilny: przyciski chwilowe przełączają przekaźnik, a czujka tylko wyłącza światło po bezruchu. Tak buduje się układ „włączam ręcznie, gaśnie samo”.

Przed pracą w puszce wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy i sprawdź brak napięcia miernikiem lub próbnikiem na wszystkich żyłach. W układzie schodowym faza może być na żyłach korespondencyjnych zależnie od położenia drugiego łącznika. Jeśli nie masz doświadczenia z instalacjami 230 V, zleć podłączenie elektrykowi: błędne połączenie grozi porażeniem, zwarciem lub uszkodzeniem czujnika. Rysunki połączeń pokazujemy w materiale oświetlenie schodowe z czujnikiem ruchu i zmierzchu: schemat.

Czy czujnik ruchu może tylko wyłączać światło?

Tak, ale nie zwykła czujka wpięta w obwód łączników schodowych. W wątku Elektroda.pl o wyłączniku schodowym z czujnikiem ruchu jako rozwiązanie wskazano dopuszkowy przekaźnik bistabilny typu BIS-402, przyciski chwilowe i czujkę ruchu, która po ustaniu ruchu wyłącza światło, ale nie załącza go ponownie. Jako przykład czujki z opóźnieniem wyłączenia regulowanym od 5 sekund do 8 minut podano PIR MD-15.

W tej samej dyskusji zwrócono uwagę na typowy błąd: czujnik wpięty w miejsce łącznika krzyżowego będzie przełączał światło przy każdym wykryciu ruchu, więc zamiast gasić lampę po wyjściu domownika, zgasi ją, gdy ktoś wejdzie. Przy złym połączeniu styki mogą też szybko się wypalać.

Jak działa automat schodowy z czujnikiem ruchu?

Automat schodowy włącza światło na ustawiony czas po krótkim naciśnięciu przycisku chwilowego lub zwarciu styku czujki, a potem sam je gasi. W opisie producenta dla modelu automat schodowy AS-220T czas świecenia ustawia się od 0,5 do 10 minut, a przed wyłączeniem światło przygasa na 30 sekund do poziomu regulowanego w zakresie 25-75%, żeby można było bezpiecznie dojść do przycisku.

Współpraca z czujnikiem ruchu w tym modelu wymaga wyłączenia przeciwblokady. Gdy styk czujki jest zwarty, światło świeci pełną mocą; gdy się rozewrze przed upływem czasu automatu, oświetlenie jest podtrzymane przez pozostały czas i dopiero potem przygasa. Przeciwblokada, czyli wyłączenie światła mimo zablokowanego przycisku (np. zapałką), działa tylko w instalacji czteroprzewodowej.

Ograniczenie, o którym trzeba wiedzieć przed zakupem: automat nie współpracuje ze świetlówkami kompaktowymi, jarzeniówkami i innymi lampami z elektronicznym zapłonnikiem, natomiast może sterować oświetleniem LED ściemnialnym fazowo. Automaty schodowe montuje się na szynie w rozdzielnicy, jak AS-220T, albo w puszce instalacyjnej, jak ASO-205 tego samego producenta. Połączenie automatu z czujkami i oprawami schodowymi LED pozwala też uzyskać efekt światła wędrującego po schodach.

Sterownik schodowy LED z czujnikami ruchu: kiedy się sprawdza?

Sterownik schodowy LED to wariant do podświetlenia stopni taśmą LED lub oprawami 12-24 V: czujki PIR na dole i na górze schodów uruchamiają oświetlenie, a sonda zmierzchu blokuje je za dnia. Taki zestaw pracuje na niskim napięciu z zasilacza, a niektóre modele zapalają kolejne stopnie po kolei.

Różnice widać na dwóch zestawach: sterownik schodowy LED ES-V z dwoma czujnikami ruchu ma dwa kanały i konfigurację przełącznikami DIP, a sterownik schodowy LED Prime z czujnikami ruchu i zmierzchu obsługuje do 16 odcinków taśmy na jednym głównym przewodzie.

Małe czujki schodowe o zasięgu kilku metrów montuje się przy pierwszym i ostatnim stopniu, a nie na wysokości łącznika. Wejście bezpotencjałowe w ES-V pozwala dodatkowo zapalać światło przyciskiem. Porównanie innych modeli znajdziesz w artykule sterownik schodowy z czujnikami ruchu.

Czym się różni łącznik krzyżowy od schodowego?

Łącznik schodowy ma trzy zaciski i przełącza fazę między dwiema żyłami korespondencyjnymi, więc para takich łączników steruje światłem z dwóch miejsc. Łącznik krzyżowy ma cztery zaciski i wstawia się go między dwa schodowe, gdy światło ma być sterowane z trzech lub więcej miejsc; każdy kolejny punkt to następny łącznik krzyżowy.

Dla czujnika ruchu ma to praktyczne znaczenie: czujka z pojedynczym stykiem nie zastąpi łącznika krzyżowego, bo nie przełącza dwóch żył korespondencyjnych naraz. Przy trzech i więcej punktach sterowania prostszy jest automat schodowy lub przekaźnik z przyciskami chwilowymi. Szerzej o różnicach piszemy w tekście włącznik schodowy a zwykły.

Ile żył do łącznika schodowego?

Do łącznika schodowego potrzebne są co najmniej trzy żyły: dwie korespondencyjne łączące oba łączniki i trzecia, którą przy jednym łączniku jest faza, a przy drugim przewód do lampy; przy osprzęcie wymagającym uziemienia dochodzi żyła ochronna PE. Czujnik ruchu 230 V w tej samej puszce zwykle wymaga jeszcze przewodu neutralnego N, więc potrzebny jest przewód czterożyłowy albo dodatkowa żyła. Wiążący jest schemat producenta czujnika.

Na jakiej wysokości zamontować czujnik ruchu na schodach?

Czujkę ścienną przy schodach montuje się orientacyjnie na wysokości ok. 1,2-1,8 m nad podłogą lub stopniem, czyli mniej więcej na wysokości tułowia, tak aby pole detekcji obejmowało pierwszy i ostatni stopień. Rozstrzyga instrukcja producenta, bo czujki dopuszkowe, sufitowe i małe czujki stopniowe mają inne charakterystyki.

Za nisko umieszczony czujnik reaguje późno, za wysoko może nie wykryć ruchu albo zapalać światło za wcześnie. Ustaw czujkę tak, żeby osoba wchodząca na schody przecinała pole widzenia, a nie szła prosto na czujnik. Na długich schodach, schodach z półpiętrem lub zakrętem stosuj dwie czujki: na dole i na górze.

Unikaj sąsiedztwa grzejników, kominków, kratek wentylacyjnych i miejsc w bezpośrednim słońcu. Czujka nad kaloryferem potrafi zapalać światło za każdym razem, gdy ruszy ogrzewanie.

Jak zamontować włącznik schodowy z czujnikiem ruchu krok po kroku?

Montaż sprowadza się do odłączenia zasilania, identyfikacji żył, podłączenia czujnika według schematu producenta i regulacji ustawień. Przy podstawowych umiejętnościach elektrycznych to praca na godzinę, ale przy wątpliwościach co do instalacji wezwij elektryka.

1. Wybierz układ z tabeli powyżej i sprawdź, ile żył jest w puszkach oraz czy jest przewód N.
2. Wyłącz zasilanie obwodu w rozdzielnicy i potwierdź brak napięcia miernikiem lub próbnikiem.
3. Zdejmij ramkę i klawisz, odkręć mechanizm starego łącznika, a przed odłączeniem oznacz przewody taśmą lub zrób zdjęcie.
4. Zidentyfikuj żyły: faza L (zwykle brązowa lub czarna), neutralny N (niebieski), ochronny PE (żółto-zielony), przewód do lampy i żyły korespondencyjne. W starszych instalacjach kolory bywają nietypowe, więc potwierdź je pomiarem.
5. Podłącz czujnik według schematu producenta: zasilanie L i N oraz wyjście do lampy, a w układzie schodowym połączenia wybranego wariantu.
6. Zamontuj mechanizm w puszce, włącz zasilanie i sprawdź, czy światło zapala się po ruchu i gaśnie po czasie.
7. Ustaw czas świecenia, czułość i próg zmierzchu potencjometrami lub przełącznikami, a potem przejdź schody wieczorem w obu kierunkach.

Przydadzą się: śrubokręty płaski i krzyżakowy, szczypce izolowane, ściągacz izolacji, miernik lub próbnik napięcia, taśma izolacyjna i złączki, a przy czujkach wpuszczanych lub oprawach w stopniach także wiertarka. Ramkę i klawisz dobierz do serii łączników w domu, żeby czujnik nie odstawał od reszty osprzętu.

Czy czujnik ruchu współpracuje z oświetleniem LED?

Tak, jeśli producent deklaruje zgodność z LED i minimalne obciążenie czujnika jest niższe niż moc lamp. Starsze czujniki projektowano pod żarówki dużej mocy; przy kilku watach LED mogą powodować migotanie, żarzenie się lampy po wyłączeniu albo brak reakcji.

Szukaj w danych technicznych oznaczenia zgodności z LED i minimalnej mocy obciążenia. Przy automatach schodowych ze sterowaniem fazowym sprawdź, czy źródło światła nadaje się do takiego sterowania. Przy taśmach LED 12-24 V wybieraj sterownik schodowy, który pracuje z napięciem taśmy i ma zapas mocy względem jej długości.

Ile kosztuje włącznik schodowy z czujnikiem ruchu?

Sam czujnik ruchu PIR do puszki kosztuje zwykle kilkadziesiąt złotych, zestaw sterownika LED z czujkami ok. 100-150 zł bez taśmy i zasilacza, a oprawy schodowe z czujnikiem od kilku do ponad 200 zł za sztukę. W ofertach Allegro dla przełącznika schodowego z czujnikiem ruchu dopuszkowe czujniki PIR kosztowały ok. 28-32 zł, a laserowe czujniki do oświetlenia schodowego ok. 229 zł; opisany wyżej zestaw ES-V miał cenę 135,88 zł brutto.

W porównaniu ofert Ceneo dla czujnika ruchu schodowego oprawy schodowe z czujnikiem ruchu kosztowały od ok. 9 zł do ponad 200 zł za sztukę. Ceny się zmieniają, więc traktuj je jako rząd wielkości, nie cennik. Do budżetu doliczy się przewody, ewentualny zasilacz LED i robociznę elektryka, jeśli trzeba dokładać żyły w ścianie.

Jakie błędy popełnia się najczęściej?

Większość problemów z automatycznym światłem na schodach wynika ze złego miejsca czujki, niepasującej logiki połączenia albo niezgodności z LED. Najczęstsze sytuacje:

• Czujka nad grzejnikiem, przy kominku, wentylacji lub w słońcu: fałszywe załączenia i niestabilna praca.
• Jedna czujka na długie schody lub schody z zakrętem: osoba wchodząca od góry idzie po ciemku.
• Czujnik wpięty w miejsce łącznika krzyżowego: światło przełącza się przy każdym wykryciu ruchu.
• Brak przewodu N w puszce odkryty dopiero przy montażu.
• Czujnik bez zgodności z LED: migotanie lub żarzenie się lampy po wyłączeniu.
• Za krótki czas świecenia: światło gaśnie w połowie schodów; za długi: świeci bez potrzeby.
• Sterownik lub oprawa IP20 na schodach zewnętrznych.
• Brak czujnika zmierzchu: światło zapala się także w dzień.

Jak wybrać włącznik schodowy z czujnikiem ruchu?

Zacznij od logiki działania i warunków montażu, a dopiero potem porównuj modele i ceny. Lista kontrolna przed zakupem:

• Wnętrze czy zewnątrz: na zewnątrz wybieraj co najmniej IP44 (ochrona przed zachlapaniem), a w miejscach narażonych na deszcz i kurz IP65 (pyłoszczelność i ochrona przed strumieniem wody).
• Logika: ma zapalać samo, tylko gasić, czy zapalać po kolei stopnie.
• Instalacja: liczba żył w puszkach, obecność N, miejsce na automat w rozdzielnicy.
• Technologia czujnika: PIR do typowych schodów domowych, mikrofalowy do ukrycia w suficie, hybrydowy przy dużym ruchu.
• Źródło światła: zgodność z LED, minimalne obciążenie, napięcie taśmy.
• Czas świecenia: w domu zwykle wystarcza od 30 sekund do 2 minut; osoby chodzące wolniej potrzebują dłuższego czasu. Sprawdź zakres regulacji w konkretnym modelu.
• Czujnik zmierzchu i regulacja czułości: światło tylko po zmroku i bez reakcji na zwierzęta domowe.
• Forma montażu: podtynkowy w puszce, natynkowy (łatwiejszy montaż, bardziej widoczny) lub zintegrowany z oprawą.
• Estetyka i producent: seria ramek pasująca do reszty osprzętu, gwarancja, polska instrukcja ze schematem i opinie użytkowników.
