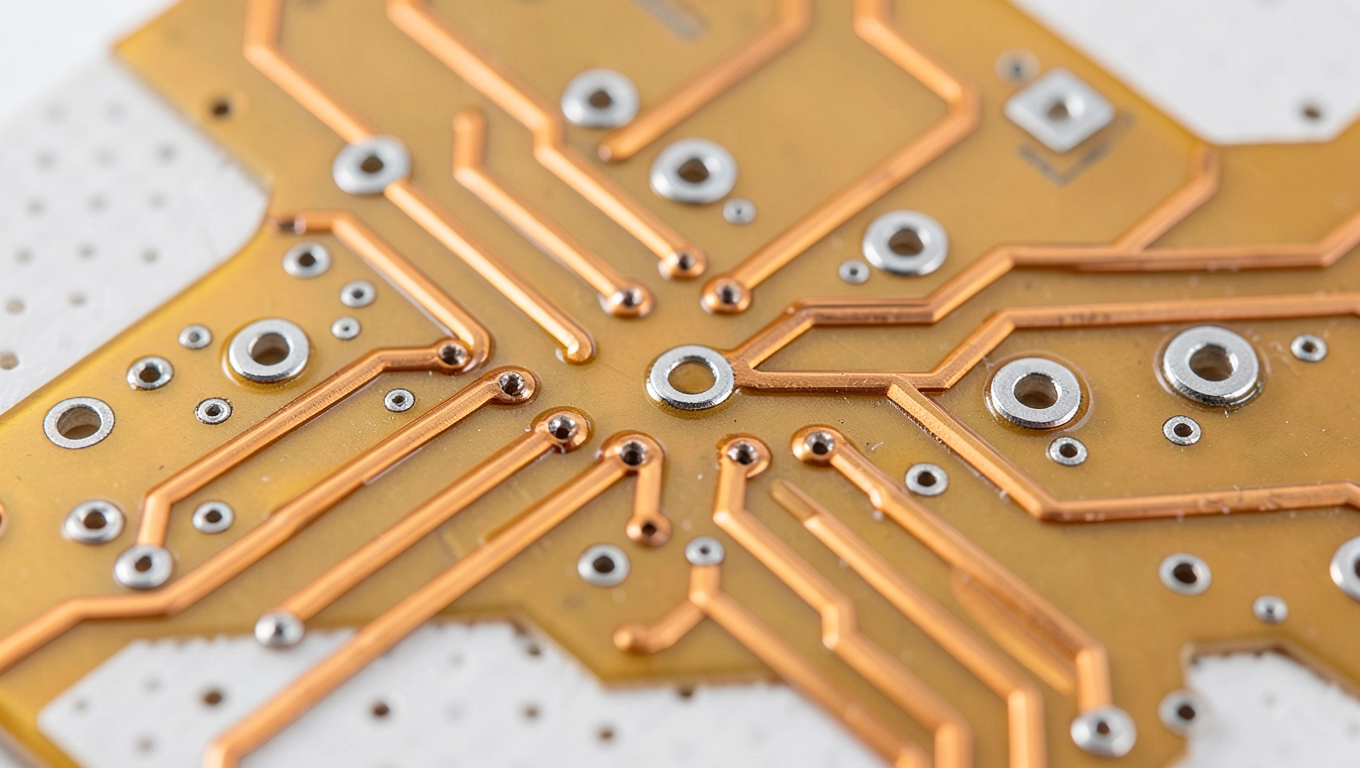

Płytki do lutowania: Przewodnik 2025

Redakcja 2025-06-15 06:35 / Aktualizacja: 2026-02-07 14:21:51 | Udostępnij:

Ach, świat elektroniki! Nic tak nie pobudza wyobraźni jak małe komponenty, a sercem każdego projektu jest niezaprzeczalnie płytka do lutowania. Czym jest to tajemnicze podłoże? To podstawa, na której buduje się każdy obwód elektroniczny, swoisty plac budowy dla rezystorów, kondensatorów i innych cudów techniki.

Płytki do lutowania

Kiedy mówimy o metaanalizie w kontekście płytek do lutowania, nie chodzi o wyszukane algorytmy czy statystyczne modele predykcyjne, a raczej o kompilację i porównanie danych rynkowych oraz praktycznych obserwacji. W ubiegłych latach, globalny rynek półprzewodników doświadczył dynamicznego wzrostu, co bezpośrednio przekłada się na zapotrzebowanie na płytki. Przyjrzyjmy się bliżej kilku kluczowym wskaźnikom, które mogą rzucić światło na aktualne trendy i prognozy.

Parametr Wartość dla PCB uniwersalnych (FR-4) Wartość dla PCB prototypowych (na bazie bakelitu) Wartość dla PCB elastycznych Wartość dla PCB aluminiowych
Typowa cena za sztukę (orientacyjnie, dla wymiaru 5x5 cm) 2,50 PLN – 7,00 PLN 1,00 PLN – 3,00 PLN 10,00 PLN – 25,00 PLN 8,00 PLN – 18,00 PLN
Standardowa grubość (mm) 1.6 1.0 – 1.5 0.05 – 0.2 1.0 – 3.0
Maksymalna temperatura pracy (ciągłej) 130°C 105°C 85°C – 100°C 200°C – 250°C
Typowy czas dostawy dla zamówienia niestandardowego 7-14 dni roboczych 3-7 dni roboczych 10-21 dni roboczych 10-18 dni roboczych
Udział w rynku (szacowany, pod względem ilości) ~70% ~15% ~10% ~5%
Główne zastosowania Elektronika ogólna, prototypy Proste projekty, nauka Urządzenia przenośne, medyczne Oświetlenie LED, zasilacze

Analizując te dane, możemy dostrzec, że uniwersalne płytki FR-4 dominują na rynku ze względu na swoją wszechstronność i korzystny stosunek ceny do jakości. Mimo to, coraz większe zapotrzebowanie na zaawansowane rozwiązania, takie jak miniaturyzacja czy termiczne zarządzanie, prowadzi do wzrostu popularności płytek elastycznych i aluminiowych. To dynamiczny obszar, gdzie innowacje materiałowe i procesowe ciągle zmieniają zasady gry.

Rodzaje płytek do lutowania i ich cechy

Zaczynając naszą podróż w głąb świata elektroniki, pierwszą rzeczą, którą musimy zrozumieć, jest fakt, że „płytka do lutowania” to termin tak pojemny, jak torebka Hermiony Granger. W gruncie rzeczy, odnosi się do szerokiej gamy podłoży, z których każde ma swoje specyficzne zastosowanie, swoje supermoce i, co tu dużo mówić, swoje pięty achillesowe. Nie ma jednej „idealnej” płytki; jest tylko płytka odpowiednia dla konkretnego zadania. Pomyśl o tym jak o narzędziach w skrzynce mechanika – nie użyjesz młotka do wkręcania śrub, prawda?

Zobacz także: Płytki z węglika spiekanego do lutowania 2025

Płytki uniwersalne (uniwersalne płytki prototypowe)

Są to najczęściej spotykane płytki do lutowania, stanowiące absolutną podstawę dla hobbystów, studentów i inżynierów tworzących szybkie prototypy. Zwykle wykonane są z laminatu szklano-epoksydowego (FR-4) lub tańszego bakelitu (SRBP), z siatką otworów co 2.54 mm (100 mil). To, co wyróżnia je spośród innych, to elastyczność w budowaniu układów; nie ma predefiniowanych ścieżek, co pozwala na pełną swobodę w łączeniu komponentów drutami lub cyną.

Ich główną zaletą jest niski koszt i łatwa dostępność. Typowa cena za płytkę 5x7 cm wykonaną z FR-4 to około 3-5 PLN, natomiast bakelitowa wersja to zaledwie 1-2 PLN. Wadą jest jednak konieczność samodzielnego prowadzenia wszystkich połączeń, co bywa czasochłonne i może prowadzić do błędów, zwłaszcza przy złożonych projektach. Są idealne do nauki lutowania i szybkiego testowania prostych obwodów.

Płytki jednostronne (Single-Sided PCB)

To klasyka gatunku, najprostsze i najtańsze płytki do lutowania produkowane seryjnie. Posiadają jedną warstwę miedzi z wyrytymi ścieżkami na podłożu izolacyjnym, najczęściej FR-4. Są doskonałe do prostych obwodów, takich jak zasilacze, moduły LED, czy też układy audio o niskiej złożoności. Produkcja jest relatywnie prosta i szybka.

Zobacz także: Płytki tokarskie do lutowania - Poradnik Kompleksowy

Koszt produkcji jest niski, co czyni je atrakcyjnymi dla masowej produkcji prostych urządzeń. Wadą jest ograniczenie w złożoności układu – im więcej komponentów i połączeń, tym trudniej jest poprowadzić wszystkie ścieżki na jednej warstwie, co może wymuszać skakanie ścieżek drutami, co jest eleganckie jak… no cóż, jak jazda na łyżwach w worku na ziemniaki. Ich standardowa grubość to zazwyczaj 1.6 mm.

Płytki dwustronne (Double-Sided PCB)

Jak sama nazwa wskazuje, te płytki do lutowania posiadają warstwy miedzi po obu stronach laminatu. Otwory przelotowe (vias) umożliwiają łączenie ścieżek między stronami, co znacząco zwiększa gęstość upakowania komponentów i złożoność obwodów. Są to najpopularniejsze płytki w niemal każdym urządzeniu elektronicznym, od smartfonów po komputery.

Zalety są oczywiste: większa elastyczność projektowa, mniejsze wymiary końcowego produktu i lepsza wydajność elektryczna dzięki krótszym ścieżkom. Wadą jest wyższy koszt produkcji w porównaniu do płytek jednostronnych oraz większa złożoność procesu projektowania i trawienia. Cena za niestandardową płytkę dwustronną o wymiarach 5x5 cm zaczyna się od około 25-50 PLN w zależności od wykończenia.

Zobacz także: Płytki Widiowe do Lutowania 2025 – Oferta i Zastosowania

Płytki wielowarstwowe (Multi-Layer PCB)

Kiedy dwie warstwy to za mało, wkraczamy w świat płytek wielowarstwowych. Mogą mieć od 4 do nawet ponad 60 warstw miedzi, zintegrowanych w jednej, zwartej strukturze. Każda warstwa może być dedykowana do konkretnego celu – na przykład zasilania, masy, czy przesyłania sygnałów danych o wysokiej częstotliwości.

To technologia wykorzystywana w najbardziej zaawansowanych urządzeniach, takich jak serwery, układy komunikacyjne, czy skomplikowane procesory. Zapewniają niezrównaną gęstość upakowania i doskonałe parametry elektryczne, minimalizując zakłócenia. Oczywiście, ich cena jest znacznie wyższa, a projektowanie wymaga specjalistycznego oprogramowania i głębokiej wiedzy. Standardowa grubość płytek wielowarstwowych również zaczyna się od 1.6 mm, ale może wzrastać wraz z liczbą warstw.

Zobacz także: Płytki do noży tokarskich do lutowania – 2025

Płytki elastyczne (Flexible PCB) i elastyczno-sztywne (Rigid-Flex PCB)

Wyobraź sobie płytki do lutowania, które można zginać, składać i dopasowywać do dowolnego kształtu obudowy. To właśnie płytki elastyczne! Zamiast sztywnego laminatu, wykorzystują cienkie folie poliamidowe lub podobne materiały. Są niezastąpione w miniaturowych urządzeniach, wearables, kamerach, czy też sprzęcie medycznym, gdzie przestrzeń jest na wagę złota, a zginanie to część projektu.

Płytki elastyczno-sztywne to hybrydy, łączące zalety sztywnych i elastycznych rozwiązań. Niektóre sekcje są sztywne (dla komponentów), a inne elastyczne (do połączeń i dopasowania). Ich główną zaletą jest redukcja liczby złączy i kabli, co poprawia niezawodność i zmniejsza rozmiar. Ich wady to przede wszystkim wysoka cena i specyficzne wymagania produkcyjne. Płytki elastyczne kosztują znacznie więcej, od 10 PLN za niewielki kawałek, a ich produkcja jest bardzo specjalistyczna.

Płytki aluminiowe (Aluminum Substrate PCB / Metal Core PCB)

Jeśli masz do czynienia z komponentami, które generują dużo ciepła, takimi jak diody LED dużej mocy, przetwornice, czy wzmacniacze audio, tradycyjne płytki do lutowania mogą się nie sprawdzić. Tutaj z pomocą przychodzą płytki aluminiowe, które wykorzystują rdzeń aluminiowy jako doskonały radiator.

Zobacz także: Płytki do nauki lutowania 2025: Wybierz idealne!

Ich główną cechą jest efektywne rozpraszanie ciepła, co pozwala na stabilniejszą pracę komponentów i wydłużenie ich żywotności. Są droższe od standardowych FR-4, ale w zastosowaniach wysokoprądowych lub wysokoenergetycznych są po prostu niezbędne. Cena za płytkę aluminiową 5x5 cm może oscylować w granicach 8-18 PLN. Typowa grubość wynosi od 1.0 mm do 3.0 mm, aby zapewnić optymalne rozpraszanie ciepła.

Płytki do montażu powierzchniowego (SMD) i przewlekanego (THT)

Płytki są również dostosowane do sposobu montażu komponentów. Tradycyjne płytki do lutowania z otworami, służące do montażu THT (Through-Hole Technology), to te, w które komponenty są przewlekane przez otwory i lutowane po drugiej stronie. Są solidne mechanicznie, ale zajmują więcej miejsca.

Płytki do montażu powierzchniowego (SMD - Surface Mount Device) charakteryzują się płaskimi padami na powierzchni, na których komponenty są lutowane bezpośrednio. Pozwalają na znacznie gęstsze upakowanie komponentów i są standardem w nowoczesnej elektronice, zwłaszcza w miniaturowych urządzeniach. Nie ma tutaj reguły dotyczącej specyficznego materiału – mogą być wykonane z FR-4, ale design padów i brak przelotowych otworów wyróżnia je wizualnie i funkcjonalnie.

Wybór odpowiedniej płytki do Twojego projektu

Wybór odpowiedniej płytki do lutowania to klucz do sukcesu każdego projektu elektronicznego. Nie ma uniwersalnej odpowiedzi, jak w życiu bywa, decyzja zawsze zależy od wielu czynników. Wyobraź sobie, że budujesz domek dla kota – czy użyjesz tych samych materiałów, co do budowy drapacza chmur? No właśnie. Podejmując decyzję, trzeba spojrzeć na to holistycznie, uwzględniając budżet, złożoność układu, warunki pracy oraz czas realizacji.

Określenie złożoności projektu

Zacznij od podstaw: jak skomplikowany jest Twój układ? Czy to prosty migający LED, czy zaawansowany mikrokontroler z wieloma peryferiami? Dla prostych prototypów, gdzie liczy się szybkość i niski koszt, płytki do lutowania uniwersalne są niezastąpione. Jeśli chcesz złożyć układ składający się z pięciu rezystorów i trzech kondensatorów, kupowanie skomplikowanej, wielowarstwowej płytki jest jak strzelanie z armaty do komara – nieefektywne i przesadzone.

Jeśli jednak Twój projekt wymaga integracji wielu układów scalonych, miniaturyzacji lub optymalizacji sygnałów, powinieneś rozważyć płytki dwustronne lub nawet wielowarstwowe. Pamiętaj, że im większa złożoność, tym wyższe są koszty projektowania i produkcji, a także czas oczekiwania na zamówienia niestandardowe. Na przykład, mały projekt oświetlenia LED to jednostronna płytka, natomiast smartfon to kilkunastowarstwowa płyta z mikroprzelotkami.

Budżet i czas

Budżet to nieodzowny czynnik. Płytki do lutowania znacznie różnią się cenowo w zależności od materiału, liczby warstw i stopnia zaawansowania technologicznego. Dla hobbystów i małych serii, koszt rzędu 20-50 PLN za płytkę 10x10 cm może być akceptowalny. Dla prototypów bakelitowe płytki uniwersalne są najtańsze – od 1 do 3 PLN za małą płytkę, dostępną od ręki.

Jeśli planujesz masową produkcję, musisz pomyśleć o optymalizacji kosztów na etapie projektowania, by zminimalizować koszty produkcji PCB. Zwykle im prostsza płytka (np. jednostronna), tym szybciej i taniej można ją wyprodukować w dużej ilości. Czas dostawy dla prototypowych płytek może wynosić od 3 do 7 dni roboczych, podczas gdy złożone projekty na specjalnych materiałach potrafią wymagać nawet 3 tygodni.

Warunki pracy i środowisko

Gdzie Twój układ będzie działał? Czy będzie narażony na wysokie temperatury, wilgoć, wibracje, czy promieniowanie? To, gdzie i jak będą działać płytki do lutowania, ma ogromne znaczenie dla wyboru materiału. W zastosowaniach wysokotemperaturowych, na przykład w oświetleniu LED dużej mocy, płytki aluminiowe (MCPCB) są po prostu niezastąpione, oferując doskonałe właściwości termiczne.

Jeśli projekt jest przeznaczony do urządzeń przenośnych lub małych obudów, gdzie elastyczność i możliwość zginania są kluczowe (jak w smartfonach czy wearables), idealnym rozwiązaniem są płytki elastyczne lub elastyczno-sztywne. Są one droższe, ale często stanowią jedyne możliwe rozwiązanie dla bardzo specyficznych kształtów i ograniczonych przestrzeni.

Rodzaj komponentów i metoda montażu

Czy planujesz używać tradycyjnych komponentów THT (przewlekanych), czy nowoczesnych SMD (montaż powierzchniowy)? Od tego również zależą właściwości i projekt płytki do lutowania. Płytki THT są łatwiejsze w ręcznym lutowaniu, a komponenty są mechanicznie mocniejsze. Jednakże, komponenty SMD pozwalają na znacznie mniejsze wymiary i automatyczny montaż, co jest standardem w masowej produkcji.

Pamiętaj, że nawet na płytkach uniwersalnych można stosować komponenty SMD, ale wymaga to większej precyzji w lutowaniu. Płytki profesjonalne są już zaprojektowane pod konkretne pady SMD. Ciekawostka: w dzisiejszych czasach 99% nowych produktów elektronicznych używa technologii SMD ze względu na miniaturyzację i koszty produkcji. Wybór technologii montażu ma ogromny wpływ na finalne koszty, zwłaszcza przy dużych seriach.

Doświadczenie i umiejętności

Na koniec, bądź realistą co do swoich umiejętności i narzędzi. Jeśli jesteś początkującym, rozpocznij od prostych płytek do lutowania uniwersalnych i komponentów THT. Pozwoli Ci to na opanowanie podstaw i zdobycie pewności. Złożone płytki wielowarstwowe z mikroskopijnymi komponentami SMD wymagają precyzyjnego sprzętu do lutowania (np. stacji lutowniczej z hot-airem) i sporych umiejętności manualnych.

Zawsze warto zacząć od małego projektu, na prostej płytce, a potem stopniowo zwiększać złożoność. To jak nauka gry na instrumencie – nie zaczynasz od koncertu, ale od podstawowych gam. Możesz zaoszczędzić sobie frustracji i kosztów, dobierając płytkę odpowiednią do swoich bieżących możliwości.

Lutowanie na płytkach – praktyczne wskazówki

Lutowanie na płytkach do lutowania to nie tylko technika, to sztuka! Jak to mawiają, trening czyni mistrza, ale bez odpowiednich wskazówek możesz utknąć w gąszczu zimnych lutów i spalonego topnika. Niezależnie od tego, czy używasz klasycznego FR-4, czy supernowoczesnego laminatu, zasady są podobne. Z mojego doświadczenia wynika, że kluczem jest cierpliwość, precyzja i odpowiednie narzędzia. Pośpiech jest wrogiem perfekcji, zwłaszcza w elektronice. Widziałem wielu, którzy przez nadmierny pośpiech, tworzyli bardziej "dzieła sztuki abstrakcyjnej" niż funkcjonalne obwody.

Przygotowanie stanowiska i narzędzi

Zanim w ogóle dotkniesz lutownicy, upewnij się, że masz wszystko, czego potrzebujesz. To podstawa! Czyste, dobrze oświetlone stanowisko pracy to absolutny must-have. Kurz i brud to pułapki dla lutowanych połączeń. Niezbędna jest lutownica – do prostych zastosowań wystarczy transformatorowa lub kolbowa o mocy 30-60W. Dla komponentów SMD lub delikatnych układów scalonych, zainwestuj w stację lutowniczą z regulacją temperatury, np. od 250°C do 400°C.

Nie zapomnij o spoiwie lutowniczym (cynek!), najlepiej z topnikiem w rdzeniu. Grubość drutu cyny zależy od rozmiaru komponentów; dla większości zastosowań wystarcza 0.7-1.0 mm. Dodatkowo przyda się odsysacz cyny lub plecionka do jej usuwania, pęseta do chwytania małych elementów, cążki boczne do cięcia nóżek komponentów oraz topnik w żelu lub płynie, który zapewni czyste i mocne połączenia.

Oczyszczanie płytki

Czystość to podstawa sukcesu! Nawet fabrycznie nowe płytki do lutowania mogą mieć na sobie resztki kurzu, tłuszczu lub tlenków. Użyj izopropanolu (IPA) i bezpyłowych ściereczek, aby dokładnie oczyścić powierzchnię, zwłaszcza pola lutownicze. Takie przygotowanie zapewni lepszą adhezję cyny i zapobiegnie powstawaniu zimnych lutów, które są zmorą każdego elektronika. Pamiętam, jak kiedyś poświęciłem godziny na debugowanie układu, by odkryć, że problemem była maleńka plamka tłuszczu na padzie.

Montaż komponentów THT (Through-Hole Technology)

Zacznij od najniższych komponentów, takich jak rezystory i diody, aby uniknąć problemów z dostępem. Włóż komponent w odpowiednie otwory w płytce do lutowania. Zagnij delikatnie nóżki po drugiej stronie płytki, aby komponent się nie ruszał. Nagrzej końcówkę lutownicy i dotknij jednocześnie nóżki komponentu i pola lutowniczego, zapewniając odpowiedni transfer ciepła. Gdy cyna zacznie się topić i oblewać obie powierzchnie, odsuń lutownicę. Pamiętaj, aby nie trzymać lutownicy zbyt długo, by nie przegrzać komponentu – kilka sekund zazwyczaj wystarczy. Idealny lut powinien być błyszczący i wklęsły, przypominający wulkan.

Pamiętaj, by nie używać zbyt dużo cyny; wystarczy tyle, aby wypełnić otwór i otoczyć nóżkę. Po ostygnięciu lutu, użyj cążek bocznych, aby obciąć nadmiar nóżki, pozostawiając około 1-2 mm, choć osobiście preferuję cięcie tuż nad lutem, aby estetyka była nienaganna. Estetyka luterowania świadczy o jakości pracy – ładny lut to zazwyczaj dobry lut.

Montaż komponentów SMD (Surface Mount Device)

To trochę inna bajka, bardziej dla cierpliwych i precyzyjnych. Płytki do lutowania SMD wymagają innej techniki. Najpierw nanieś niewielką ilość topnika w żelu na pady lutownicze. Następnie, używając pęsety, umieść komponent na odpowiednich padach. Teraz klucz: rozgrzej jeden pad lutowniczy, nanieś odrobinę cyny, a gdy stopi się, przesuń końcówkę lutownicy tak, by cyna dotknęła i zamocowała jedną stronę komponentu. W ten sposób unieruchomisz element.

Teraz możesz przylutować pozostałe pady, dodając po kolei cynę. Pamiętaj, że dla mniejszych komponentów (np. rezystorów 0603) potrzebujesz naprawdę niewielkiej ilości cyny i bardzo cienkiej końcówki lutownicy. Dla układów scalonych (chipów) z wieloma pinami, użyj techniki „drag soldering” (przeciąganie), nanieś więcej cyny i topnika, a potem przeciągnij końcówką lutownicy po wszystkich pinach, usuwając nadmiar plecionką. To jak operacja mikrochirurgiczna, wymagająca precyzji snajpera. Widziałem inżynierów z ponad 20-letnim stażem, którzy potrafili lutować układy BGA niemal z zamkniętymi oczami.

Wskazówki końcowe

Zawsze sprawdzaj polaryzację komponentów, takich jak diody, diody LED, kondensatory elektrolityczne czy układy scalone. Błąd w polaryzacji może prowadzić do uszkodzenia elementu lub całego układu. Po zakończeniu lutowania, oczyść płytki do lutowania z resztek topnika za pomocą IPA. Niektóre topniki mogą być korozyjne, a ich pozostawienie na płytce może prowadzić do problemów w dłuższej perspektywie. Nigdy nie jest tak, że praca skończy się na lutowaniu, ważne jest dokładne czyszczenie.

Jeśli coś pójdzie nie tak, nie panikuj! Usuń zimny lut lub zwarcie za pomocą odsysacza cyny lub plecionki i spróbuj ponownie. Czasem to jak nauka języka obcego – im więcej ćwiczysz, tym płynniej Ci idzie. A na koniec, przed włączeniem zasilania, zawsze, ale to zawsze, sprawdź multimetrem ciągłość ścieżek i brak zwarć. Lepiej poświęcić pięć minut na sprawdzenie niż później szukać problemu przez całe godziny.

Q&A

Poniżej przedstawiamy odpowiedzi na najczęściej zadawane pytania dotyczące płytek do lutowania.

  • Czym jest laminat FR-4 i dlaczego jest tak popularny w produkcji płytek do lutowania?

    Laminat FR-4 to ognioodporny materiał kompozytowy wykonany z tkaniny szklanej nasyconej żywicą epoksydową. Jest tak popularny ze względu na doskonałe połączenie właściwości elektrycznych (dobra izolacyjność, niska stała dielektryczna), mechanicznych (wytrzymałość, stabilność wymiarowa) i termicznych (odporność na temperaturę), a także stosunkowo niski koszt produkcji. To prawdziwy koń roboczy w świecie elektroniki.

  • Jakie są główne różnice między płytkami do lutowania THT a SMD?

    Główne różnice tkwią w sposobie montażu komponentów. Płytki THT (Through-Hole Technology) posiadają otwory, przez które przewleka się nóżki komponentów, a następnie lutuje je po drugiej stronie. Zapewniają mocne połączenie mechaniczne i są łatwiejsze w ręcznym lutowaniu. Płytki SMD (Surface Mount Device) mają płaskie pola (pady), na których komponenty są lutowane bezpośrednio na powierzchni. Pozwalają na znacznie mniejsze rozmiary urządzeń, gęstsze upakowanie komponentów i są standardem w automatycznej produkcji masowej, ale wymagają większej precyzji i często specjalistycznych narzędzi do lutowania ręcznego.

  • Kiedy warto zainwestować w płytki wielowarstwowe?

    W płytki wielowarstwowe warto zainwestować, gdy projekt staje się bardzo złożony, wymaga miniaturyzacji, optymalizacji sygnałów (np. wysokich częstotliwości) lub specjalnego zarządzania zasilaniem/masą. Są niezbędne w zaawansowanych urządzeniach, takich jak komputery, smartfony, serwery, czy sprzęt komunikacyjny, gdzie liczba komponentów i gęstość połączeń jest zbyt duża, aby pomieścić je na płytce dwustronnej. Zapewniają lepszą integralność sygnału i niższe zakłócenia, choć ich koszt i złożoność projektowania są znacznie wyższe.

  • Czy mogę lutować komponenty SMD na płytce uniwersalnej?

    Tak, technicznie jest to możliwe, ale bywa wyzwaniem i często nie jest optymalnym rozwiązaniem. Na płytce uniwersalnej można „na upartego” przylutować komponenty SMD, wykorzystując jej perforację. Jednak ze względu na brak dedykowanych padów lutowniczych dla SMD, wymaga to dużo precyzji, zastosowania odpowiedniego topnika i bardzo cienkiej cyny. Jest to zazwyczaj wykorzystywane w szybkich, prostych prototypach, gdzie nie zależy nam na estetyce czy optymalizacji przestrzeni, a jedynie na funkcjonalności.

  • Jak dbać o czystość płytek do lutowania, aby zapewnić trwałe połączenia?

    Dbałość o czystość jest kluczowa dla trwałych połączeń lutowniczych. Przed lutowaniem, zawsze należy oczyścić powierzchnię płytki (zwłaszcza pady lutownicze) z kurzu, brudu, tłuszczu i resztek utleniania, używając alkoholu izopropylowego (IPA) i bezpyłowej ściereczki. Po lutowaniu, resztki topnika powinny zostać usunięte tym samym alkoholem, ponieważ niektóre topniki mogą być korozyjne w dłuższym okresie. Czysta płytka to gwarancja lepszej adhezji cyny, mniejszego ryzyka zwarć i trwałych, niezawodnych połączeń.
