Rodzaje spoin i złączy spawanych

Wyobraź sobie, że stoisz w warsztacie z palnikiem w ręku, a przed tobą dwa kawałki stali, które musisz złączyć na amen - ale nie wiesz, czy to będzie spoina czołowa czy pachwinowa, i nagle cały projekt wisi na włosku. Znajomość rodzajów spoin spawalnych to nie jakaś akademicka teoria, tylko praktyczna podstawa, która oszczędza nerwy i materiał. W tym artykule rozłożymy na części pierwsze pojęcia podstawowe, zanurzymy się w spoinach czołowych z pełnym i niepełnym przetopem, przejdziemy przez pachwinowe, brzeżne, grzbietowe, otworowe i bezotworowe, a na koniec ogarniemy oznaczenia, żebyś mógł szybko odczytać rysunek techniczny i ruszyć do roboty.

• Pojęcia podstawowe spoin spawalnych
• Spoiny czołowe z pełnym przetopem
• Spoiny czołowe z niepełnym przetopem
• Spoiny pachwinowe w złączach
• Spoiny brzeżne i grzbietowe
• Spoiny otworowe i bezotworowe
• Oznaczenia spoin spawalnych
• Pytania i odpowiedzi: Rodzaje spoin i złączy spawanych

Pojęcia podstawowe spoin spawalnych

Spoina spawalna to po prostu to miejsce, gdzie dwa materiały - najczęściej metale, ale też tworzywa sztuczne - łączą się po stopieniu i zestaleniu, tworząc monolityczną całość. Bez niej nie ma złącza spawanego, to serce całego procesu spawania. W codziennej gwarze słyszysz "spaw", "połączenie spawane" czy "złącze spawane" - to wszystko synonimy, które ułatwiają rozmowę z kolegami z warsztatu czy klientem. Znajomość tych terminów buduje pewność siebie, bo unikasz nieporozumień przy odczytywaniu norm czy rysunków. W dokumentacji technicznej spoiny idą w parze z pojęciami jak przetop czy krawędź spoiny, co jest słownikiem każdego spawacza.

Podział spoin zależy głównie od kształtu, wyglądu zewnętrznego i przekroju wewnętrznego, co decyduje o ich wytrzymałości i zastosowaniu. Dla amatora czy hobbysty to wiedza, która zapobiega błędom, jak słaby spaw w newralgicznym miejscu. Profesjonaliści podkreślają, że każdy typ ma swoje warianty, dostosowane do grubości materiału czy metody spawania. Na budowie czy w warsztacie wybór spoiny wpływa na bezpieczeństwo konstrukcji, więc warto ogarnąć podstawy od razu. To nie fanaberia inżynierów, ale narzędzie do solidnej roboty.

Spoiny stosuje się nie tylko do stali czy aluminium, ale też do spawania tworzyw, jak polipropylen w instalacjach. W dydaktyce i normach te pojęcia to standard, ułatwiający szkolenie nowych ekip. Zrozumienie ich pozwala szybciej czytać projekty i unikać wpadek na zleceniach. Praktyka pokazuje, że spawacz z wiedzą o rodzajach spoin pracuje efektywniej i pewniej. To baza, na której budujesz resztę umiejętności.

Zobacz także: Rodzaje spoin i ich oznaczenia – przewodnik

Zacznij od prostych testów na złomie - wybierz typ spoiny i sprawdź, jak trzyma po obciążeniu, to najlepszy sposób na zapamiętanie różnic.

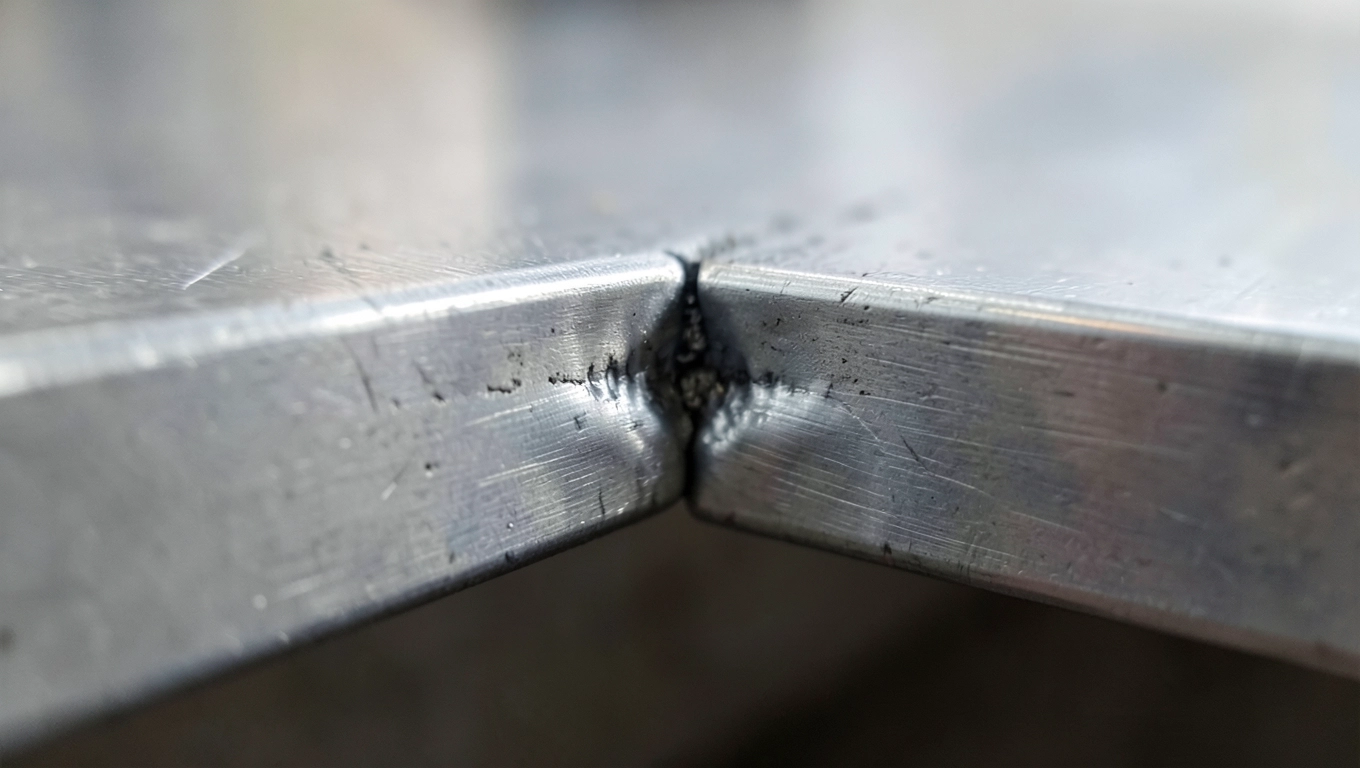

Spoiny czołowe z pełnym przetopem

Spoiny czołowe z pełnym przetopem łączą elementy stykiem czołowym na całą grubość materiału, gdzie spoiwo wnika głęboko, tworząc jednolitą strukturę bez słabych punktów. To złącza doczołowe, idealne do ram czy konstrukcji nośnych, bo wytrzymują ogromne obciążenia. Przetop pełny oznacza, że krawędzie całkowicie się stopią, co daje maksymalną wytrzymałość na rozciąganie. W spawaniu MIG czy TIG to podstawa dla grubych blach. Wyglądają jak gładka linia wzdłuż styku, bez widocznych ubytków.

Podtypy obejmują spoiny jednostronne i dwustronne - jednostronna z jednej strony, dwustronna z obu dla symetrii. W metalach jak stal węglowa pełny przetop zapobiega pęknięciom pod naprężeniami. Dla tworzyw stosuje się je w rurach ciśnieniowych, gdzie szczelność jest kluczowa. Zawsze sprawdzaj parametry prądu, bo niedostateczny przetop osłabia całość. To wybór dla projektów wymagających najwyższej jakości.

Zobacz także: Rodzaje spoin pachwinowych: Przewodnik 2025

Warsztatowa praktyka pokazuje, że takie spoiny oszczędzają czas przy dużych seriach, bo nie wymagają wielokrotnego przejścia. Normy jak PN-EN ISO 2553 definiują ich kształt, co ułatwia kontrolę jakości. Unikniesz lęku przed odrzutem inspekcji, wiedząc, jak je wykonać poprawnie. Dla hobbysty to krok do profesjonalizmu w garażu.

• Pełny przetop: 100% penetracji styku.
• Zastosowanie: konstrukcje stalowe, ramy maszyn.
• Metody: MIG/MAG, TIG, łukowe.

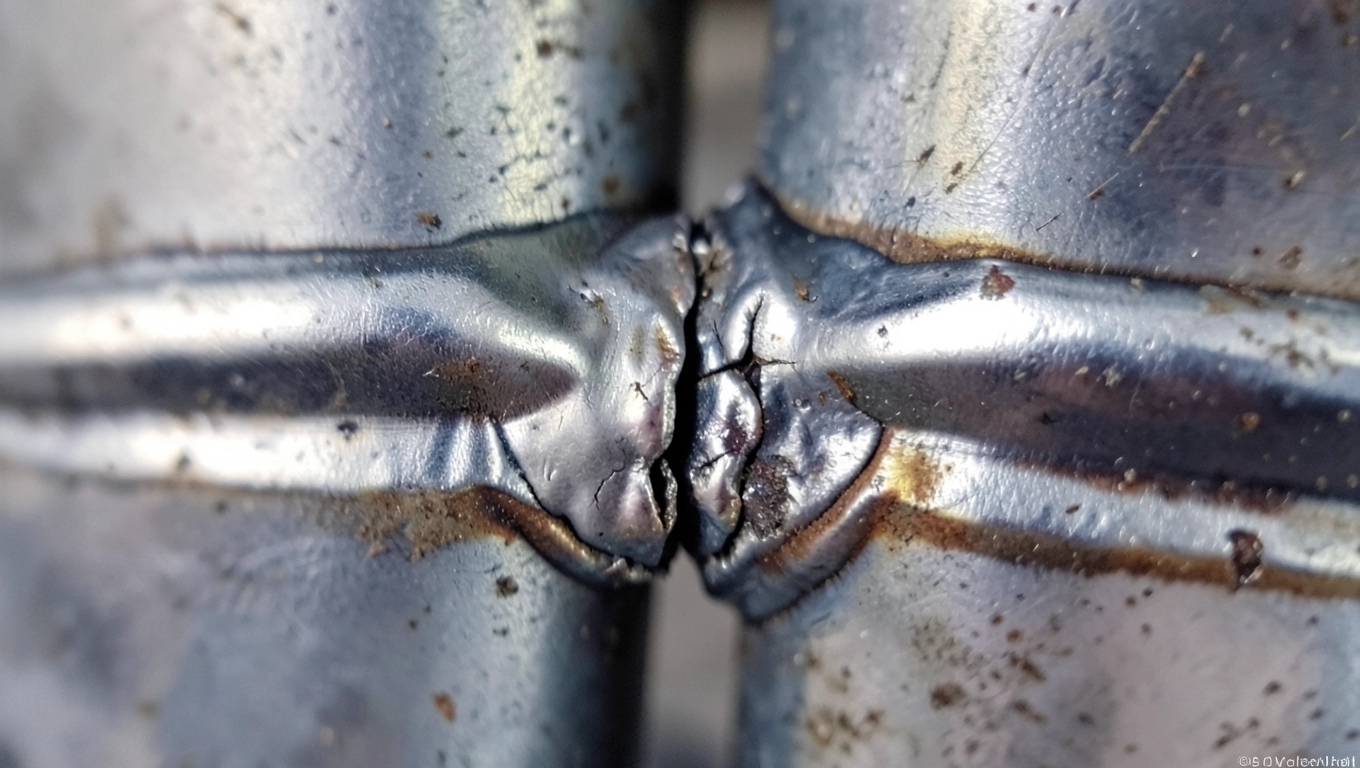

Spoiny czołowe z niepełnym przetopem

Spoiny czołowe z niepełnym przetopem to te, gdzie spoiwo nie przenika na wylot przez grubość materiału, ale tylko częściowo, co wystarcza w mniej obciążonych złączach. Łączą styki czołowe, ale oszczędzają energię i czas spawania, idealne dla cienkich blach. Wyglądają podobnie do pełnych, ale przekrój pokazuje ubytek w penetracji. Stosowane w obudowach czy lekkich ramach, gdzie pełny przetop byłby zbędny. To kompromis między wytrzymałością a ekonomią.

Warianty zależą od procentu przetopu - np. 50% dla oszczędnych projektów. W aluminium czy stali nierdzewnej niepełny przetop minimalizuje odkształcenia termiczne. Dla tworzyw sztucznych sprawdza się w prototypach, gdzie nadmiar ciepła deformuje elementy. Zawsze mierz grubość, by dobrać parametry. To praktyczne rozwiązanie dla codziennych zadań.

Zobacz także: Rodzaje spoin 2025: wszystko, co warto wiedzieć

Różnica w wytrzymałości jest zauważalna pod obciążeniem dynamicznym, gdzie pełny przetop wygrywa. W dokumentacji oznaczane jako "partial penetration", co ułatwia komunikację z klientem. Hobbysta zyska ulgę, wiedząc, że nie musi zawsze iść na maksimum. Zwiększa to wszechstronność w warsztacie.

Nie stosuj niepełnego przetopu w miejscach krytycznych - ryzyko pęknięcia rośnie pod wysokim naprężeniem.

Zobacz także: Rodzaje Spoin Spawalniczych: Przewodnik 2025

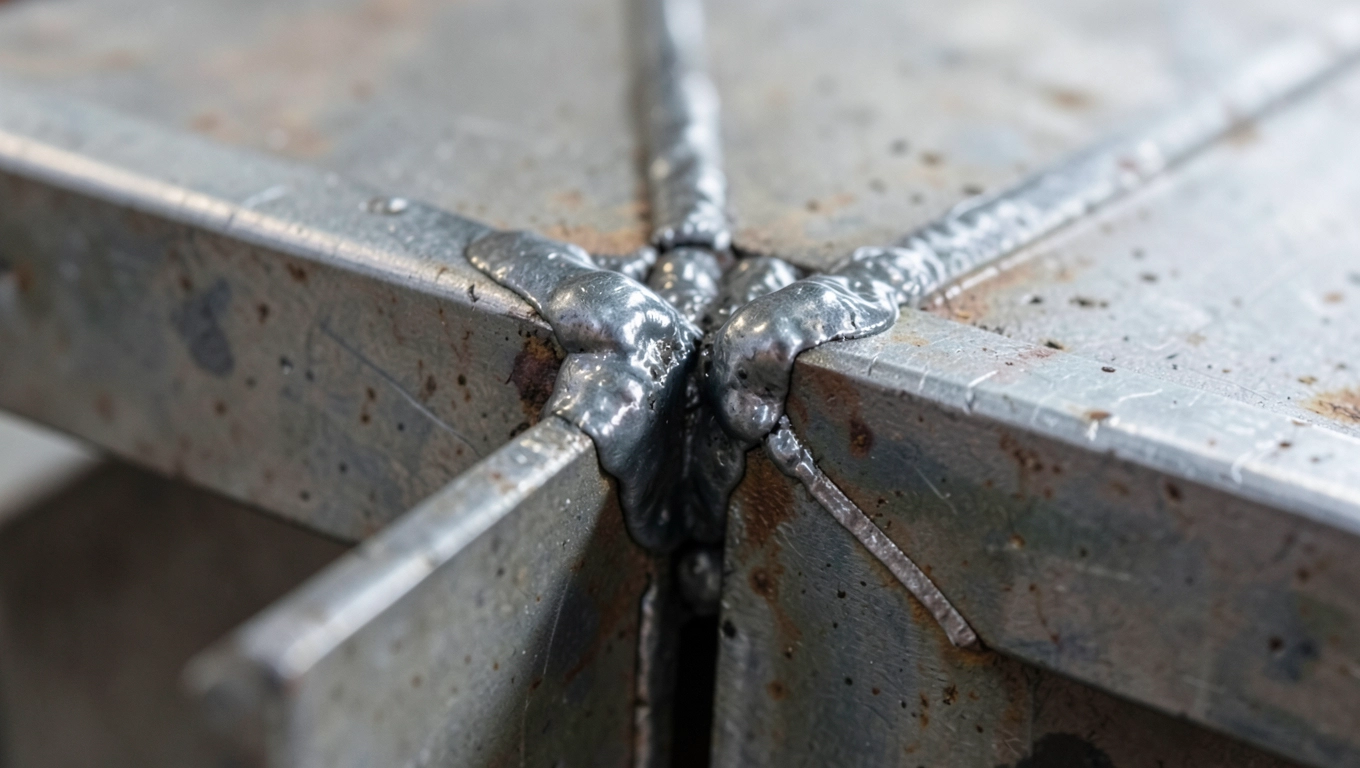

Spoiny pachwinowe w złączach

Spoiny pachwinowe wypełniają kąty i naroża między elementami, tworząc trójkątny przekrój, który wzmacnia złącza doczołowe, zakładkowe czy krawędziowe. Nie łączą na grubość jak czołowe, ale usztywniają konstrukcję, przenosząc siły ścinające. Wyglądają jak wypukły trójkąt w narożu, łatwy do kontroli wizualnej. Idealne do ram meblowych czy balustrad. W spawaniu elektrodą otuloną to klasyka dla początkujących.

Podtypy to pachwinowe wypukłe, wklęsłe czy płaskie, zależnie od techniki. W stali wysokowytrzymałej pachwinowe trzymają nawet pod wibracjami. Dla tworzyw jak PVC stosuje się je w złączach rurowych. Kontroluj nogi spoiny - powinny być równe dla symetrii. To uniwersalny typ na 80% projektów warsztatowych.

W złączach zakładkowych pachwinowa spoina zapobiega luzom, co daje poczucie solidności. Normy określają minimalną długość nogi w zależności od grubości. Z praktyki wiem, że dobra pachwinowa oszczędza poprawki. Dla ciebie to sposób na szybkie i mocne połączenia.

Zobacz także: Rodzaje spoin spawanych

• Wypełnia kąt 90° lub inny.
• Wytrzymałość na ścinanie: wysoka.
• Zastosowanie: naroża, profile.

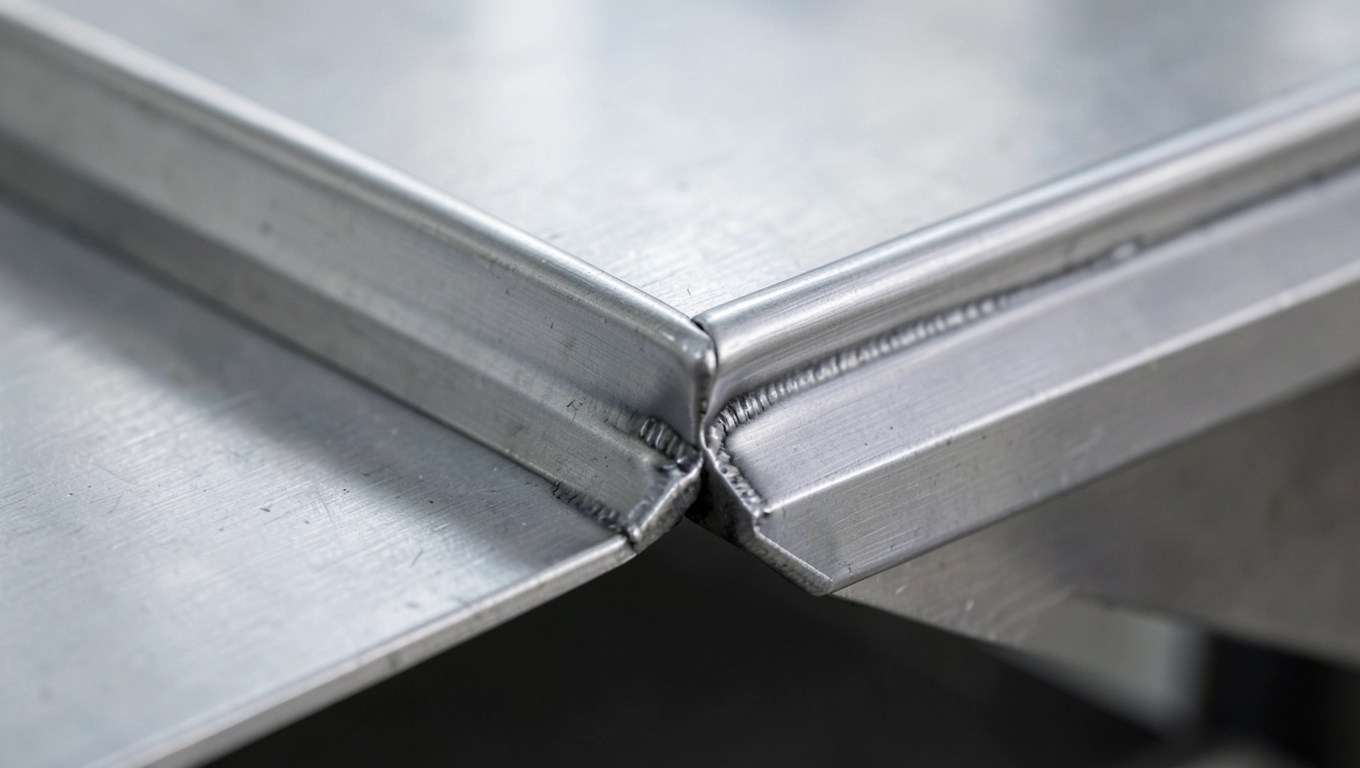

Spoiny brzeżne i grzbietowe

Spoiny brzeżne biegną wzdłuż krawędzi elementu, wzmacniając brzegi bez styku czołowego, co sprawdza się w panelach czy półkach. Pokrywają krawędź spoiwem, chroniąc przed korozją i zużyciem. Grzbietowe to ich wariant na grzbietach blach falistych, usztywniający falę. Oba typy są proste w wykonaniu, zwłaszcza metodą gazową. Wyglądają jak gładka otulina krawędzi.

Brzeżne stosuje się w konstrukcjach morskich, gdzie sól gryzie metal. Grzbietowe wzmacniają dachy trapezowe, przenosząc obciążenia śniegiem. W tworzywach chronią przed pękaniem krawędzi. Zawsze stosuj kilka przejść dla grubości. To detale, które przedłużają żywotność detalu.

Różnica między nimi leży w lokalizacji - brzeżne na prostych krawędziach, grzbietowe na wybrzuszeniach. W normach oznaczane symbolem fali lub linii. Dla hobbysty to sposób na estetyczne wykończenie. Daje ulgę, bo nie musisz martwić się o słabe brzegi.

Spoiny otworowe i bezotworowe

Spoiny otworowe przechodzą przez otwory w jednym elemencie, łącząc go z drugim od spodu, co daje ukryte wzmocnienie bez widocznych śladów na powierzchni. Idealne do mebli czy obudów, gdzie estetyka gra rolę. Bezotworowe to klasyczne czołowe bez otworów, zależne tylko od styku. Otworowe zwiększają powierzchnię styku, poprawiając wytrzymałość. Stosowane w spawaniu punktowym lub łukowym.

Warianty otworowych zależą od średnicy otworu - mniejsze dla precyzji, większe dla grubych płyt. W aluminium bezotworowe wystarczą do lekkich ram. Dla tworzyw otworowe zapobiegają deformacjom. Zawsze czyść otwory przed spawaniem. To sprytne rozwiązanie dla designerskich projektów.

Bezotworowe są szybsze, ale otworowe mocniejsze w miejscach skrętnych. W dokumentacji rysuje się je jako koła z liniami. Hobbysta doceni dyskrecję otworowych. To wiedza, która otwiera nowe możliwości.

W otworowych kontroluj głębokość penetracji - płytka oznacza słabość.

• Otworowe: ukryte, estetyczne.
• Bezotworowe: proste, szybkie.
• Zastosowanie: meble, panele.

Oznaczenia spoin spawalnych

Oznaczenia spoin to symbole na rysunkach technicznych, zgodne z PN-EN ISO 15609, które mówią typ, wymiary i stronę spawania. Strzałka wskazuje stronę, a półka - szczegóły jak długość czy noga pachwinowej. Dla czołowych to linia prosta, pachwinowych - trójkąt. Zna je każdy spawacz, bo bez tego nie ogarniesz projektu. Ułatwiają precyzyjne wykonanie bez domysłów.

Podstawowe symbole: czołowa - strzałka z linią, pachwinowa - trójkąt obok. Pełny przetop oznaczany falą, niepełny - przerywaną linią. Brzeżne to zygzak, otworowe - koło. Ćwicz na starych rysunkach, aż wejdzie w krew. To klucz do profesjonalizmu.

Wielostronne spoiny oznaczane liczbą nad półką, np. 2x dla dwustronnej. W 2024 roku normy ISO ewoluują z CAD, co ułatwia digitalizację warsztatów. Rozpoznawanie oznaczeń daje pewność przy zleceniach. Zawsze sprawdzaj skalę rysunku. To umiejętność, którą doceni każdy inżynier.
