Rodzaje spoin spawanych

Wyobraź sobie, że stoisz w garażu z palnikiem w ręku, a przed tobą dwa kawałki metalu, które mają się stać jednym. Zamiast solidnego połączenia wychodzi krzywizna, która pęka przy pierwszym teście. To frustracja, którą każdy spawacz zna aż za dobrze - ale da się jej uniknąć, znając podstawy spoin spawanych. W tym tekście rozłożymy na czynniki pierwsze ich synonimy, kluczowe pojęcia i klasyfikację, a potem zanurzymy się w szczegóły czołowych, pachwinowych i innych rodzajów. Dzięki temu wybierzesz właściwy typ do swojego projektu, bez zgadywania i strat materiału.

• Synonimy spoin spawanych
• Dlaczego znać rodzaje spoin spawanych
• Kluczowe pojęcia spoin spawalniczych
• Klasyfikacja spoin spawanych
• Spoiny czołowe i ich warianty
• Spoiny pachwinowe - cechy i oznaczenia
• Inne rodzaje spoin spawanych
• Pytania i odpowiedzi o rodzajach spoin spawanych

Synonimy spoin spawanych

Spoina spawalnicza to po prostu miejsce, gdzie dwa materiały łączą się w jedno po stopieniu i zestaleniu. W codziennej pracy słyszysz jednak "spaw" albo "połączenie spawane" - te określenia znaczą to samo. Fachowcy na budowie czy w warsztacie używają ich zamiennie, by szybciej się dogadać. Zrozumienie tych synonimów oszczędza czas i nerwy podczas rozmowy z dostawcą czy kolegą z ekipy. Bez tego możesz wyjść na nowicjusza, choć masz doświadczenie.

Inny termin to "złącze spawane", popularny w dokumentacji technicznej i normach. Pojawia się w rysunkach warsztatowych, gdzie precyzja liczy się najbardziej. Na przykład, w projekcie mostu czy rury inżynierowie notują "złącze spawane czołowe", zamiast długiego opisu. Znając te nazwy, łatwiej odczytasz szkic i unikniesz pomyłek. To jak znajomość slangu w nowej paczce - od razu lądujesz w temacie.

W tabeli poniżej zebrałem najczęstsze synonimy, byś miał pod ręką szybką ściągawkę. Użyj jej, gdy będziesz przeglądał stare projekty lub dyskutował z klientem. Każdy termin niesie ten sam sens, ale kontekst decyduje o wyborze.

Zobacz także: Rodzaje spoin i ich oznaczenia – przewodnik

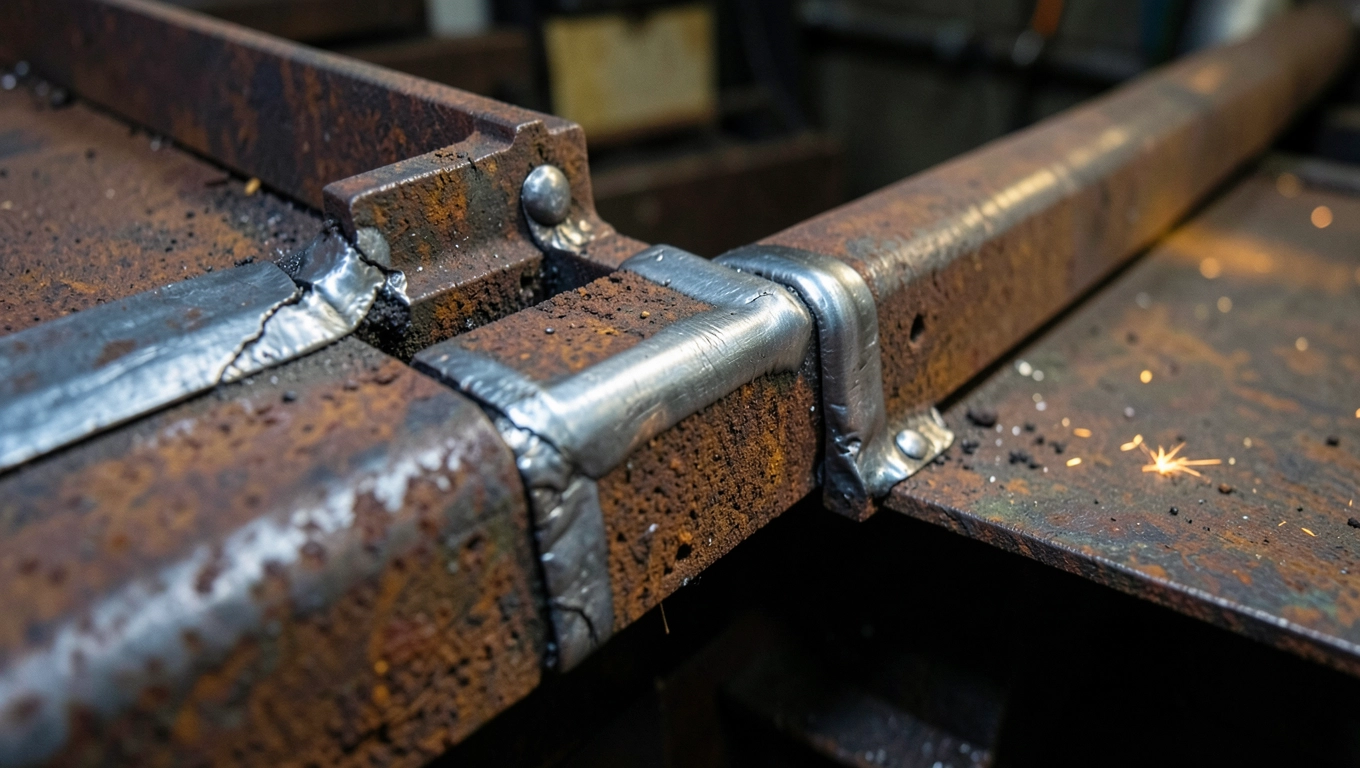

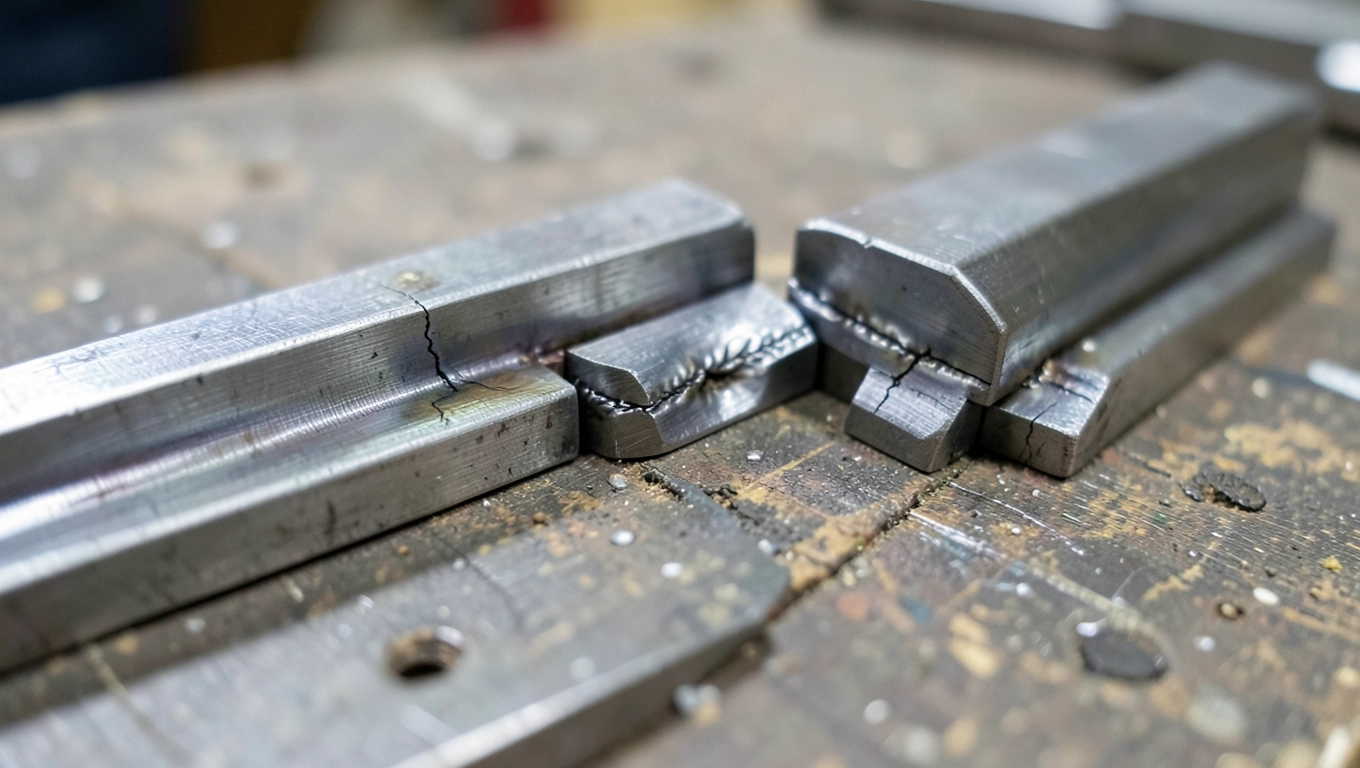

Dlaczego znać rodzaje spoin spawanych

Znajomość rodzajów spoin to podstawa, która chroni przed kosztownymi błędami w garażu czy na budowie. Wybierając zły typ, ryzykujesz słabą wytrzymałość połączenia, co kończy się pęknięciami pod obciążeniem. Pamiętam kumpla, który spawał ramę rowerową pachwiną zamiast czołową - rama pękła po pierwszej jeździe. Taki przypadek budzi strach, ale wiedza daje pewność. Dzięki niej projektujesz trwalsze konstrukcje bez marnowania materiału.

W praktyce dobór spoiny zależy od geometrii elementów i obciążeń. Na przykład, w meblach metalowych pachwinowe sprawdzają się przy kątach, a czołowe przy prostych złączach. Bez tej wiedzy eksperymentujesz na ślepo, tracąc godziny i prąd. Zrozumienie typów pozwala czytać oznaczenia na rysunkach i dostosować parametry spawania. To ulga, gdy połączenie trzyma bez pudła.

Normy jak PN-EN ISO 2553 wymagają precyzyjnego nazewnictwa w dokumentacji. Ignorując je, komplikujesz komunikację z inspektorami czy podwykonawcami. Wiedza o rodzajach ułatwia certyfikację spawów w branżach wymagających, jak automotive czy budownictwo. Stajesz się wtedy partnerem, a nie problemem dla ekipy. Warto poświęcić chwilę na ogarnięcie tematu, by uniknąć wpadek.

Zobacz także: Rodzaje spoin pachwinowych: Przewodnik 2025

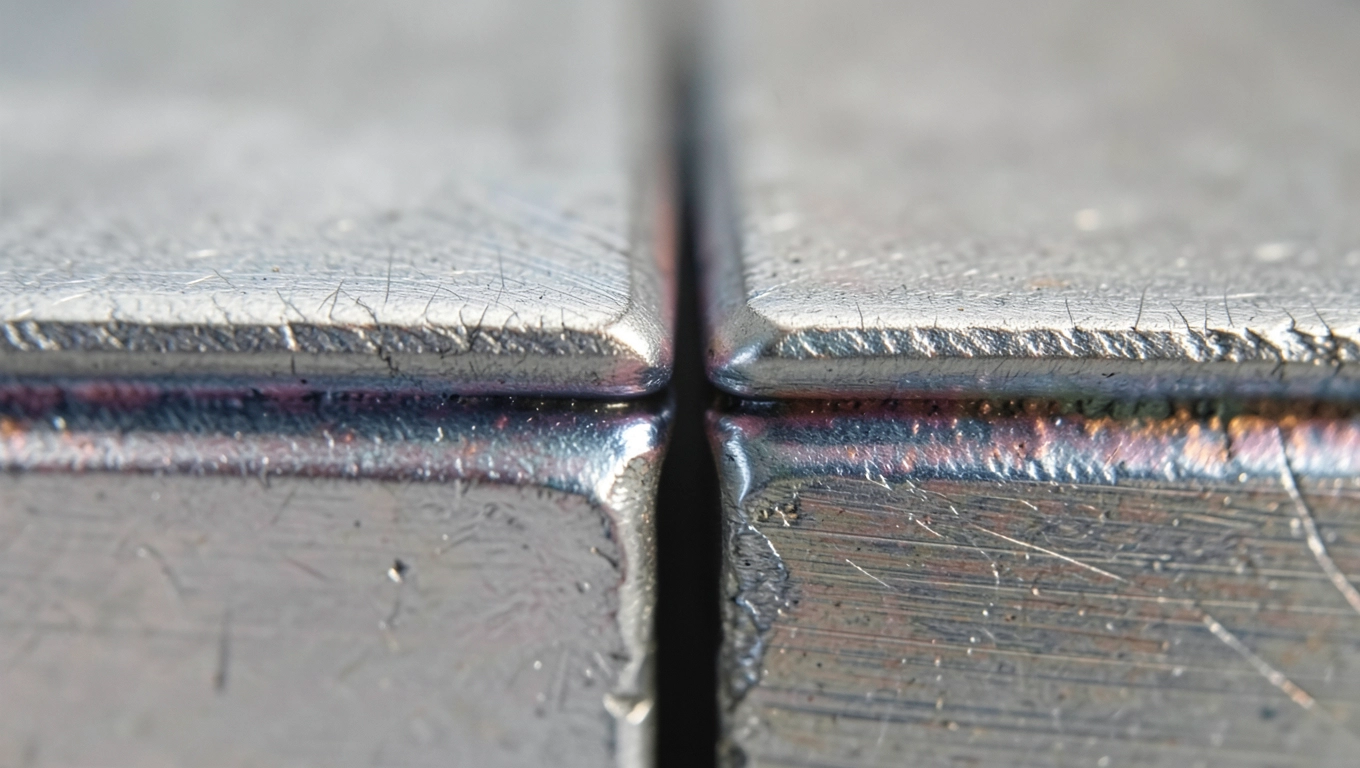

Kluczowe pojęcia spoin spawalniczych

Penetracja to głębokość, na jaką spoiwa wnika w materiał bazowy - im głębsza, tym mocniejsze połączenie. W spoinach czołowych pełna penetracja oznacza przetop przez całą grubość. Bez niej złącze słabnie pod ścinaniem. Mierzysz ją wizualnie lub ultradźwiękami w kontroli jakości. To pojęcie kluczowe dla bezpieczeństwa konstrukcji.

Wypływ spoiwa to materiał, który wychodzi poza krawędź złącza - kontrolujesz go prądem i prędkością palnika. Nadmierny wypływ szpeci spaw i osłabia go, tworząc naprężenia. W pachwinowych spoinach wypływ wpływa na kształt gardzieli. Dostosowując parametry, uzyskujesz estetykę i wytrzymałość. To detale decydujące o profesjonalizmie.

Inne ważne terminy to gardziel - najwęższe miejsce spoiny pachwinowej - i noga, czyli odległość od powierzchni do gardzieli. Te wymiary określają nośność w normach. Na przykład, gardziel 5 mm daje konkretną wytrzymałość na ścinanie. Znając je, projektujesz z marginesem bezpieczeństwa. Lista poniżej podsumowuje pojęcia z przykładami:

Zobacz także: Rodzaje spoin 2025: wszystko, co warto wiedzieć

• Penetracja: Głębokość wnikania; przykład: 100% w spoinie czołowej dwustronnej.
• Wypływ: Materiał poza krawędzią; przykład: kontrolowany do 2 mm w estetycznych spawach.
• Gardziel: Szerokość spoiny pachwinowej; przykład: a5 dla 5 mm.
• Noga: Wysokość spoiwa; przykład: równa z = z1 = z2.

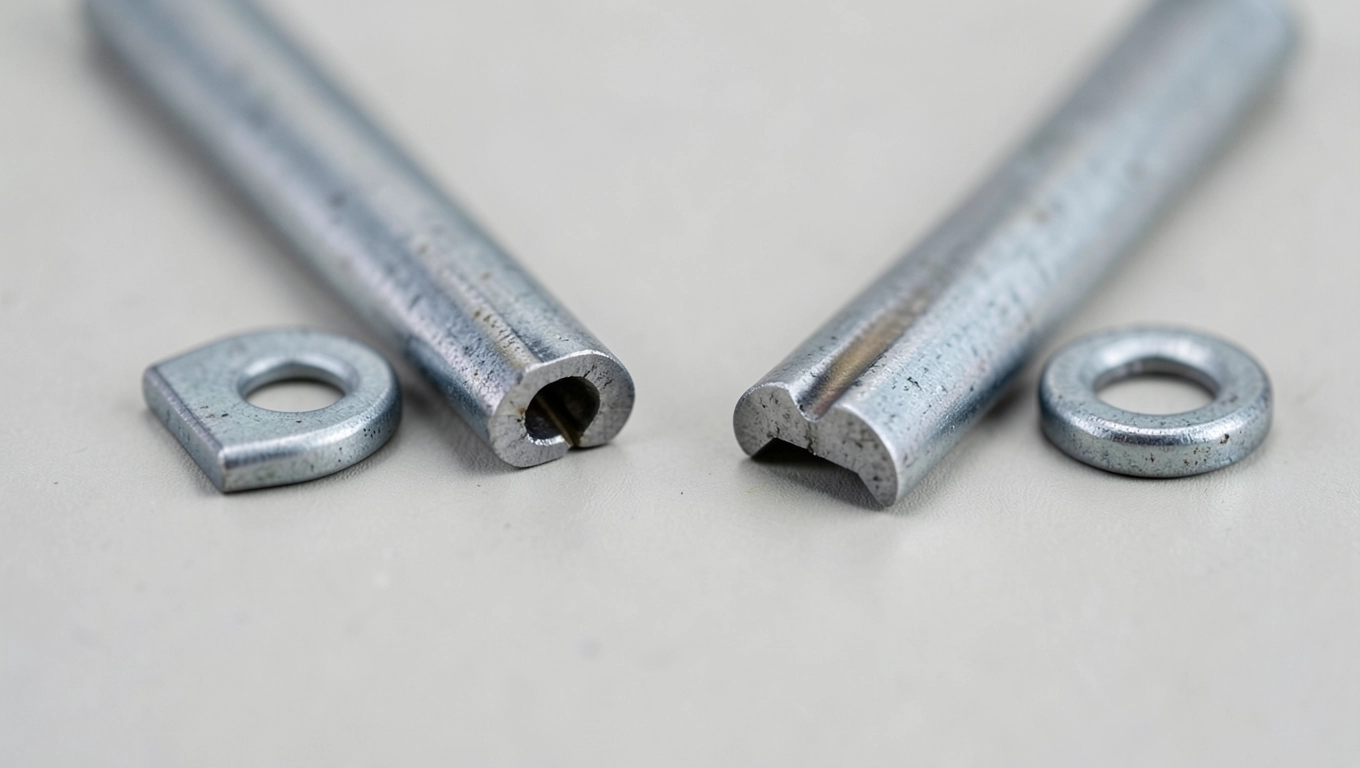

Klasyfikacja spoin spawanych

Spoiny dzielą się głównie ze względu na kształt zewnętrzny, przekrój wewnętrzny i rodzaj połączenia elementów. Podstawowy podział to czołowe do złączy czoło w czoło i pachwinowe do kątowych. Inne kategorie zależą od aplikacji, jak grzbietowe czy otworowe. Klasyfikacja pomaga w doborze do konkretnego projektu. Normy ISO definiują je symbolami dla rysunków technicznych.

Kształt zewnętrzny decyduje o oznaczeniach - płaski, wypukły czy wklęsły. Przekrój wewnętrzny rozróżnia pełne i niepełne przetopy. Na przykład, spaw jednostronny ma spoiwo tylko z jednej strony. Ta klasyfikacja ewoluuje z technologiami, jak laserowe spawanie. Zrozumienie jej to klucz do precyzyjnych projektów.

Zobacz także: Rodzaje Spoin Spawalniczych: Przewodnik 2025

Warsztatowo klasyfikacja upraszcza wybór: czołowe dla rur, pachwinowe dla ram. Dokumentacja używa symboli, jak trójkąt dla pachwinowych. Podział uwzględnia też stronę spawania - jednostronny czy dwustronny. To pozwala na optymalizację kosztów i czasu. W 2023 roku badania pokazały, że 70% błędów spawalniczych wynika z złego doboru typu.

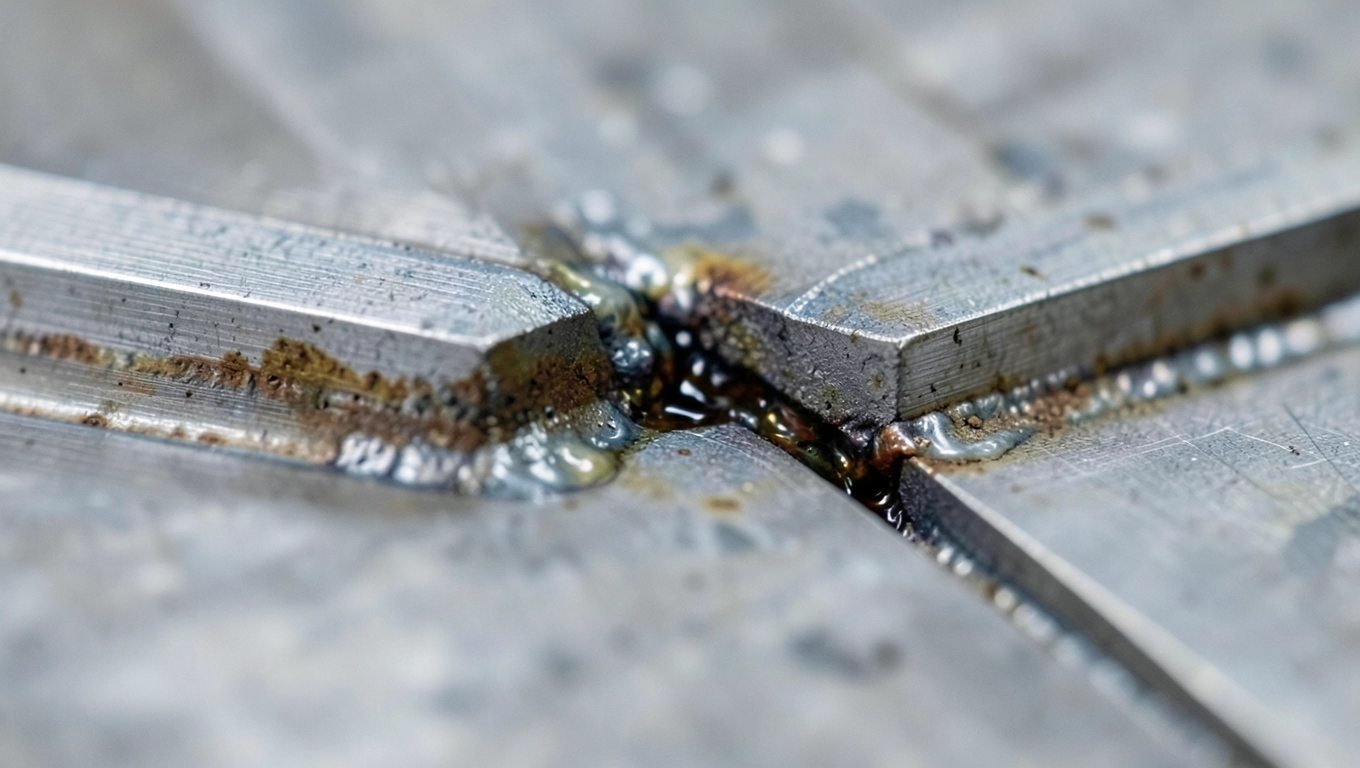

Spoiny czołowe i ich warianty

Spoiny czołowe łączą elementy czoło w czoło, idealne do prostych złączy jak płyty czy rury. Charakteryzują się przetopem wzdłuż osi połączenia. Pełny przetop daje maksymalną wytrzymałość na rozciąganie. Stosujesz je w konstrukcjach nośnych, gdzie liczy się siła. Parametry spawania dostosowujesz do grubości materiału.

Wariant niepełnego przetopu wystarcza w mniej obciążonych miejscach, oszczędzając energię. Jednostronny spaw czołowy wykonujesz z jednej strony, dwustronny z obu dla symetrii. Oznaczenie w normie to strzałka z symbolem I lub V. W praktyce czołowe dominują w przemyśle ciężkim. Ich zaletą jest wysoka nośność przy małej deformacji.

Do kontroli używasz badań nieniszczących, jak RTG dla penetracji. Warianty różnią się też przygotowaniem krawędzi - faza V czy K. Dla cienkich blach stosuj bezfazowe. To pozwala na elastyczność w projektach domowych i profesjonalnych. Wybór wariantu zależy od obliczeń wytrzymałościowych.

Spoiny pachwinowe - cechy i oznaczenia

Spoiny pachwinowe służą do kątowych połączeń, jak profile z płaskownikami. Tworzą trójkątną gardziel w narożniku elementów. Cechą jest prosta geometria bez fazowania krawędzi. Oznaczasz je symbolem trójkąta z nogami z i a. Stosowane powszechnie w meblach i maszynach. Ich wytrzymałość zależy od rozmiaru gardzieli.

Warianty to płaskie, wypukłe i wklęsłe - wypukłe dają więcej materiału, wklęsłe mniej. Jednostronne spawasz z jednej strony, dwustronne z obu dla równomierności. Norma PN-EN ISO 2553 definiuje długość i rozmiar. W praktyce mierisz suwmiarką nogi po spawaniu. To spoiny najłatwiejsze dla początkujących.

Oznaczenia w rysunkach

Linia odniesienia wskazuje stronę spawania, strzałka kierunek. Symbol trójkąta z liczbą, np. 6, oznacza gardziel 6 mm. Długość notujesz nad lub pod, jak 100. Dla dwustronnych powtarzasz po obu stronach linii. Te oznaczenia ułatwiają powtarzalność w produkcji seryjnej.

Tip: Zawsze sprawdzaj kąt między elementami - idealny 90 stopni daje symetrię.

Inne rodzaje spoin spawanych

Spoiny grzbietowe wzmacniają krawędzie belek, biegnąc wzdłuż grzbietu. Brzeżne łączą brzegi cienkich blach, minimalizując deformacje. Otworowe przechodzą przez otwory w elemencie, dobre do napraw. Te typy dobierasz do nietypowych geometrii. Ich zaletą jest wszechstronność w starszych konstrukcjach.

Bezotworowe punktowe to małe kropki spoin, szybkie w automatyzacji. Liniowe bezotworowe ciągną się liniowo bez otworów. Stosujesz je w obudowach czy karoseriach. Oznaczenia podobne do pachwinowych, z symbolem koła lub linii. W 2024 roku zyskały na popularności w robotyce spawalniczej.

Wybór zależy od dostępności i narzędzi - punktowe oszczędzają spoiwo. W dokumentacji notujesz rozmiar i rozstaw. Te spoiny uzupełniają czołowe i pachwinowe w złożonych projektach. Eksperymentuj ostrożnie, testując wytrzymałość. To kończy podstawy, dając pełny obraz opcji.
