Spoina A2 – co oznacza w rysunku technicznym i kiedy ją stosować?

Jak poprawnie zwymiarować spoinę A2 wg PN-EN 1993-1-8

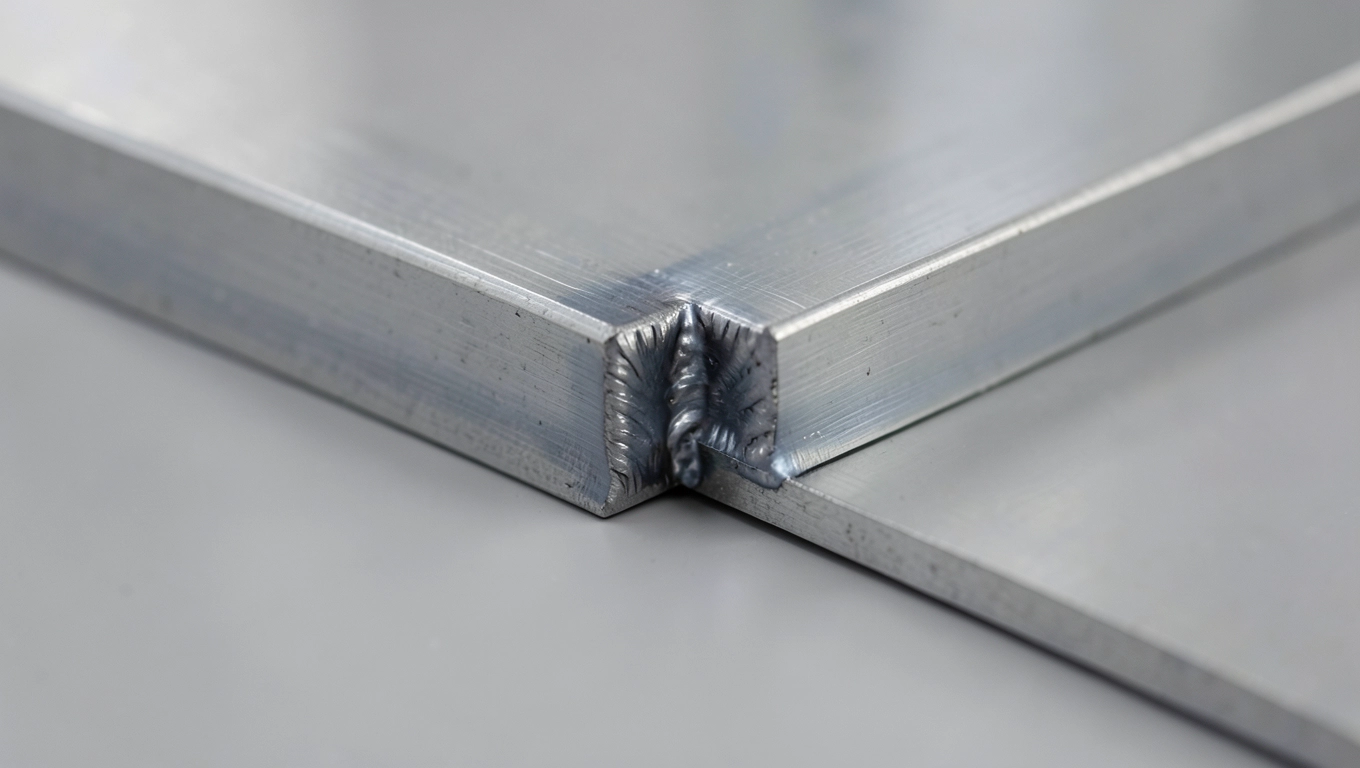

Spoina A2 to symbol stosowany w oznaczeniach graficznych połączeń spawanych, oznaczający spoinę pachwinową czołową o grubości a = 2 mm, wykonywaną na całej długości styku elementów. Oznaczenie to pojawia się w dokumentacji technicznej jako kwadrat z liczbą obok, gdzie cyfra wskazuje minimalną grubość spoiny mierzoną w największym przekroju trójkąta spoiny, czyli w tzw. grubości obliczeniowej. W praktyce inżynierskiej spoina A2 oznacza spoinę pachwinową o grubości 2 mm, niezależnie od tego, czy jest spoiną czołową, czy też spoiną pachwinową w połączeniu kątowym.

• Jak poprawnie zwymiarować spoinę A2 wg PN-EN 1993-1-8
• Naprężenia i nośność spoiny pachwinowej A2 przy obciążeniach złożonych
• Najczęstsze błędy przy spoinach A2 w konstrukcjach spawanych

Zrozumienie tego oznaczenia wymaga znajomości systemu symboli graficznych spoin zgodnego z PN-EN ISO 2553. Symbol A2 w kwadratowej ramce z linią odniesienia to graficzny skrót informujący spawacza i kontrolera o geometrii wymaganego złącza. Ramka symbolu określa typ spoiny (A = pachwinowa, B = czołowa, C = otworowa itd.), a liczba po symbolu precyzuje grubość w milimetrach. Dodatkowe oznaczenia uzupełniające mogą informować o długości spoiny, spoinie przerywanej czy obróbce powierzchni.

Wymiarowanie spoiny A2 w dokumentacji projektowej opiera się na obliczeniach wytrzymałościowych prowadzonych według PN-EN 1993-1-8 (Eurokod 3, część 1-8). Norma ta podaje metodę kierunkową oraz metodę uproszczoną obliczania nośności spoin pachwinowych. Długość efektywna spoiny nie może być mniejsza niż 30 mm ani mniejsza niż sześciokrotność grubości spoiny, co wynika z ograniczenia wpływu końcowych wzniosów spoiny na nośność złącza.

Nośność obliczeniowa spoiny pachwinowej na jednostkę długości wyraża się wzorem:

F_v,w,Rd = f_vw,d · a · l

gdzie:
f_vw,d wytrzymałość obliczeniowa spoiny na ścinanie
a grubość spoiny (w przypadku A2 wynosi 2 mm)
l długość efektywna spoiny

Wytrzymałość obliczeniowa spoiny na ścinanie zależy od gatunku stali łączonych elementów oraz gatunku spoiwa. Dla stali S235JR i spoiwa o f_u ≥ 360 MPa wartość f_vw,d wynosi około 207 MPa w metodzie kierunkowej. W metodzie uproszczonej (zorientowanej na siłę) przyjmuje się f_vw,d = 0,5 · f_u / γ_M2, co dla stali konstrukcyjnej daje wartości z przedziału 160-207 MPa.

Grubość spoiny A2 (2 mm) stosuje się w połączeniach elementów o grubości ścianki do około 6-8 mm. Dla blach cieńszych niż 3 mm minimalna grubość spoiny wynika z konieczności zapewnienia pełnego przetopu, a spoina A2 może okazać się zbyt gruba, powodując nadmierne nagrzanie materiału rodzimego. Z kolei w elementach o grubości powyżej 10 mm spoina 2 mm staje się niestety zbyt cienka, aby przenieść obciążenia eksploatacyjne, i wymaga zwiększenia do A3, A4 lub A5.

Procedura wymiarowania krok po kroku

Krok 1. Wyznacz siły wewnętrzne działające na połączenie. W zależności od schematu statycznego konstrukcji mogą to być siły osiowe, poprzeczne lub momenty zginające i skręcające. W rurze poddanej obciążeniu złożonemu jednocześnie występują skręcanie, ścinanie i zginanie.

Krok 2. Oblicz naprężenia w przekroju spoiny. Dla spoiny pachwinowej o grubości a rozkład naprężeń normalnych σ i stycznych τ zależy od kierunku działania siły względem osi spoiny. W metodzie kierunkowej naprężenia oblicza się w płaszczyznach gardzieli spoiny (przekroje nachylone pod kątem 45°).

Krok 3. Dobierz grubość spoiny A na podstawie warunku nośności. Należy sprawdzić, czy zachodzi nierówność:

√(σ⊥² + 3·(τ⊥² + τ∥²)) ≤ f_vw,d

gdzie σ⊥ i τ⊥ to naprężenia normalne i styczne prostopadłe do gardzieli spoiny, a τ∥ to naprężenie styczne równoległe do osi spoiny.

Krok 4. Sprawdź długość efektywną. Minimalna długość spoiny A2 powinna wynosić 30 mm lub 6·a = 12 mm. W praktyce przyjmuje się 30 mm jako wartość graniczną, chyba że dokumentacja wskazuje inaczej.

Krok 5. Zweryfikuj złącze pod kątem zmęczenia. W konstrukcjach poddanych obciążeniom cyklicznym (suwnice, ramiona wysięgników, maszyny robocze) sprawdzenie zmęczeniowe spoiny pachwinowej jest obowiązkowe. Klasa szczelności spoiny A2 w detalu konstrukcyjnym wg PN-EN 1993-1-9 wynosi zazwyczaj 36 (dla spoiny pachwinowej o grubości a ≤ 0,7·min(t1, t2)) lub 45 (przy a > 0,7·min(t1, t2)).

UWAGA: Wzory i wartości podane w artykule mają charakter poglądowy. Każdy projekt wymaga weryfikacji przez uprawnionego projektanta z uwzględnieniem konkretnych warunków obciążenia, materiału i klasy eksploatacji.

Naprężenia i nośność spoiny pachwinowej A2 przy obciążeniach złożonych

Połączenia spawane rur w konstrukcjach maszyn rzadko pracują w prostym stanie jednoosiowego rozciągania. W rzeczywistości spotykamy się z superpozycją obciążeń: moment skręcający Mt działa jednocześnie z siłą poprzeczną Fs i momentem zginającym Mg. Każdy z tych składników generuje w spoinie inny rozkład naprężeń, a ich suma nie może przekroczyć nośności obliczeniowej złącza.

Skręcanie rury przenoszone jest przez naprężenia styczne τ_t rozmieszczone symetrycznie na obwodzie. Maksymalna wartość τ_t występuje na powierzchni zewnętrznej rury i wynosi:

τ_t = M_t / W_t

gdzie W_t = π · (d⁴ − (d − 2t)⁴) / (16 · d) dla rury cienkościennej.

Ścinanie generuje naprężenia τ_v w przekroju poprzecznym, a zginanie naprężenia normalne σ w skrajnych włóknach. Spoina pachwinowa przenosi te naprężenia poprzez swoją grubość a, przy czym rozkład jest nierównomierny większe naprężenia występują przy powierzchni styku blach (gardzieli).

Przykład obliczeniowy: rura ⌀60×4 mm

Dla rury o średnicy zewnętrznej d = 60 mm i grubości ścianki t = 4 mm, poddanej momentowi skręcającemu M_t = 200 Nm, sile poprzecznej F_s = 5 kN i momentowi zginającemu M_g = 150 Nm, naprężenia w spoinie pachwinowej A2 (a = 2 mm) rozkładają się następująco:

Wskaźnik W_t = π · (60⁴ − 52⁴) / (16 · 60) = 18 540 mm³
τ_t = 200 000 N·mm / 18 540 mm³ = 10,8 MPa

Ścinanie od siły poprzecznej na obwodzie rury (spoinie o długości l = π · d ≈ 188 mm):
τ_v = 5 000 N / (2 mm · 188 mm) = 13,3 MPa

Zginanie generuje naprężenia normalne w spoinie:
σ = M_g / (a · l · (d/2)) = 150 000 / (2 · 188 · 30) = 13,3 MPa

Wypadkowe naprężenia zredukowane wg hipotezy Hubera-Misesa:

σ_red = √(σ² + 3·τ²) = √(13,3² + 3·(10,8² + 13,3²)) = 37,4 MPa

Wartość 37,4 MPa stanowi około 18% nośności obliczeniowej spoiny A2 ze stali S235 (f_vw,d ≈ 207 MPa), co oznacza znaczny zapas bezpieczeństwa. Gdyby zamiast spoiny A2 zastosowano spoinę A3 (a = 3 mm), naprężenia spadłyby do około 25 MPa, a wskaźnik wykorzystania nośności do 12%. Wybór grubości spoiny wpływa więc bezpośrednio na zapas bezpieczeństwa i trwałość zmęczeniową złącza.

Wskazówka praktyczna: W obliczeniach poglądowych rur poddanych obciążeniom złożonym przyjmuje się, że skręcanie i zginanie dają wkład porównywalny. Jeśli stosunek M_t/M_g przekracza 2, naprężenia skręcające dominują i wymiarowanie prowadzi się głównie pod kątem wytrzymałości na ścinanie obwodowe.

Rozkład naprężeń w spoinie pachwinowej

Geometria spoiny pachwinowej powoduje, że naprężenia nie rozłożą się równomiernie na jej długości i przekroju. W przekroju poprzecznym spoiny największe naprężenia normalne σ pojawiają się w gardzieli (najwęższym przekroju), a największe naprężenia styczne τ przy powierzchni styku. W przekroju wzdłużnym długości efektywnej l rozkład σ i τ jest w przybliżeniu stały, z wyjątkiem stref końcowych o długości równej grubości spoiny a, gdzie wzniosy spoiny zaburzają jednorodność pola naprężeń.

Z tego powodu Eurokod 3 (PN-EN 1993-1-8) nakazuje odejmowanie od długości obliczeniowej spoiny dwóch grubości a, o ile spoina nie jest wykonana w sposób zapewniający pełny przetop na końcach. W praktyce oznacza to, że spoina A2 o nominalnej długości 100 mm ma długość efektywną 96 mm.

Porównanie z innymi typami spoin

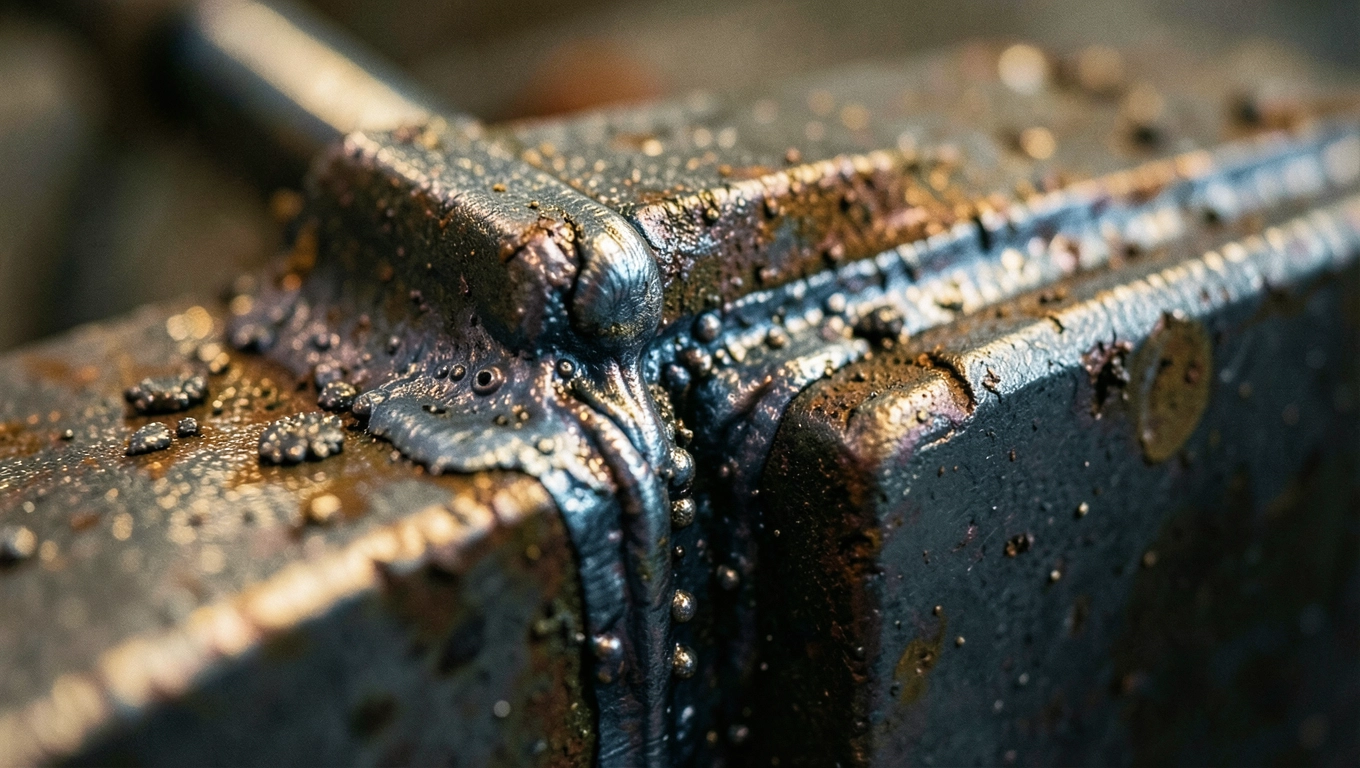

Najczęstsze błędy przy spoinach A2 w konstrukcjach spawanych

Spoina pachwinowa o grubości 2 mm wydaje się prosta do wykonania i zwymiarowania. W praktyce warsztatowej to właśnie spoiny A2 generują najwięcej problemów, bo ich niewielka grubość nie kompensuje błędów geometrycznych i technologicznych. Poniżej zestawienie błędów obserwowanych podczas odbiorów konstrukcji spawanych.

1. Zbyt krótka długość spoiny

Minimalna długość efektywna spoiny A2 to 30 mm lub 12 mm (6·a). W praktyce zdarza się, że projektant oblicza długość 25 mm, bo wzór na nośność wskazuje taką wartość. Taka spoina nie spełnia wymagań normy i zostanie odrzucona podczas odbioru. Wzniosy początkowy i końcowy spoiny „zjadają" efektywną długość, co przy 25 mm daje zaledwie 21 mm przenoszącego obciążenie złącza.

Mechanizm tego ograniczenia wynika z nierównomiernego rozkładu naprężeń w strefach końcowych spoiny. Na początku i końcu spoiny pachwinowej naprężenia osiągają wartości szczytowe, które przy zbyt krótkiej spoinie prowadzą do lokalnego uplastycznienia i pęknięcia. Norma PN-EN 1993-1-8 wymusza więc minimalną długość, aby rozłożyć te szczytowe naprężenia na większą strefę.

2. Brak odsadzek przy spoinie

Odsadzka to krótka spoina prostopadła do głównej spoiny pachwinowej, wykonywana na jej końcach w celu przeniesienia naprężeń szczytowych poza przekrój obliczeniowy. W spoinach A2 odsadzki są często pomijane, bo wydłużają czas spawania. Ich brak powoduje koncentrację naprężeń w narożnikach i znaczne obniżenie trwałości zmęczeniowej.

Wykonanie odsadzek o długości co najmniej a (2 mm) po obu stronach spoiny głównej podnosi nośność obliczeniową o około 15-20% w porównaniu ze spoiną bez odsadzek. W obiektach poddanych obciążeniom dynamicznym odsadzki są obowiązkowe.

3. Karby przy spoinie wynikające z ostrych krawędzi

Spoina pachwinowa A2 zbyt płaska lub z wklęsłą powierzchnią tworzy karb na przejściu z materiałem rodzimym. Karb taki działa jak inicjator pęknięcia zmęczeniowego, obniżając klasę szczelności złącza. Spoina prawidłowa ma kształt zbliżony do trójkąta równoramiennego z lekko wklęsłą lub płaską powierzchnią licową.

Spawacz, który „ciągnie" spoinę A2 zbyt szybko, uzyskuje spoinę płaską o niewystarczającej grubości gardzieli. Z kolei spawanie zbyt wolne daje spoinę wypukłą, która również tworzy karb, tyle że od strony lica. Oba przypadki obniżają trwałość zmęczeniową o 30-50% w porównaniu ze spoiną o prawidłowej geometrii.

4. Pominięcie momentu skręcającego w obliczeniach

Projektanci konstrukcji ramowych, zwłaszcza wózków jezdnych i ramion wysięgników, czasem uwzględniają jedynie zginanie i ścinanie, pomijając skręcanie. W takich przypadkach spoina A2 wydaje się „wystarczająca" na podstawie niepełnego obliczenia, podczas gdy rzeczywiste naprężenia wypadkowe przekraczają nośność złącza.

Przypadek ramienia wysięgnika o długości 2 m, obciążonego masą 500 kg na końcu, pokazuje skalę problemu. Moment zginający w spoinie przy podstawie wynosi 9,8 kNm, ale moment skręcający od mimośrodu masy względem osi wysięgnika potrafi dodać kolejne 1,5-2,0 kNm. Pominięcie skręcania w obliczeniach prowadzi do niedowymiarowania spoiny o 20-25%, co w konsekwencji kończy się pęknięciem złącza po kilku miesiącach eksploatacji.

5. Brak obróbki cieplnej po spawaniu

W elementach ze stali S355 o grubości ścianki powyżej 12 mm brak wyżarzania odprężającego spoin A2 powoduje powstanie naprężeń własnych sięgających granicy plastyczności. Naprężenia te sumują się z naprężeniami eksploatacyjnymi i tworzą warunki sprzyjające pękaniu wodorowemu oraz korozji naprężeniowej.

Obróbka cieplna w temperaturze 580-620°C przez 1-2 godziny na każde 25 mm grubości spoiny redukuje naprężenia własne do poziomu 30-40% granicy plastyczności. Dla spoin A2 na rurach o grubości ścianki 4-6 mm obróbka cieplna zazwyczaj nie jest wymagana, ale dla blach czołowych łączonych z rurą o grubości powyżej 10 mm staje się obowiązkowa.

6. Niewłaściwy dobór spoiwa

Spawanie stali S355 spoiwem przeznaczonym do stali S235 obniża wytrzymałość złącza o około 15%. Odwrotna sytuacja (spoiwo o wyższej wytrzymałości niż materiał rodzimy) prowadzi do kruchego pękania w strefie wpływu ciepła. Spoiwo dobiera się tak, by jego wytrzymałość na rozciąganie f_u mieściła się w przedziale od wytrzymałości materiału rodzimego do wartości o 20% wyższej.

7. Błędy w dokumentacji rysunkowej

Najczęstszy błąd to brak na rysunku informacji o długości efektywnej spoiny, odsadzkach czy gatunku spoiwa. Rysunek zawiera jedynie symbol A2 w kwadracie, bez uzupełnień wg PN-EN ISO 2553. Warsztat interpretuje taki rysunek dowolnie, co prowadzi do wykonania spoiny o parametrach niezgodnych z obliczeniami projektowymi.

Poprawny rysunek spoiny pachwinowej A2 zawiera: symbol graficzny (kwadrat z A2), linię odniesienia, oznaczenie długości spoiny, ewentualne oznaczenie spoiny przerywanej (P), długość pojedynczego odcinka i odstępu między nimi, gatunek spoiwa w opisie technicznym oraz oznaczenie klasy jakości spoiny wg PN-EN ISO 5817.

Dane i normy: PN-EN 1993-1-8 (Eurokod 3, Projektowanie konstrukcji stalowych Projektowanie węzłów), PN-EN 1993-1-9 (Zmęczenie), PN-EN ISO 2553 (Oznaczenia graficzne spoin), PN-EN ISO 5817 (Klasy jakości spoin), podręczniki: Niezgodziński T., „Obliczanie konstrukcji stalowych", Kocańda S., „Zmęczenie i pękanie metali". Wartości liczbowe mają charakter poglądowy i wymagają weryfikacji w konkretnym projekcie przez uprawnionego projektanta.

Zanim przystąpisz do spawania, sprawdź spoinę A2 według krótkiej checklisty: (1) czy grubość a = 2 mm wynika z obliczeń, a nie z przyzwyczajenia; (2) czy długość efektywna wynosi co najmniej 30 mm i uwzględnia odejmowanie 2·a na wzniosy; (3) czy w obliczeniach uwzględniono wszystkie składowe obciążenia, łącznie ze skręcaniem; (4) czy dobrano spoiwo o wytrzymałości dopasowanej do materiału rodzimego; (5) czy w strefach zmęczeniowych przewidziano odsadzki; (6) czy rysunek zawiera wszystkie wymagane oznaczenia wg PN-EN ISO 2553. Takie sześć punktów kontrolnych zamyka najczęstsze przyczyny awarii spoin pachwinowych w konstrukcjach maszyn.
