Spoina czołowa – rodzaje, oznaczenia i praktyczny dobór do blachy

Zdarza się, że rysunek techniczny z pozoru prosty kryje pułapkę: spoina oznaczona symbolem V to co innego niż 1/2 V, a różnica między nimi sięga kilograma materiału na metr bieżący i zupełnie innego czasu pracy. Spoina czołowa stanowi fundament połączeń w konstrukcjach stalowych, zbiornikach ciśnieniowych i kadłubach, więc jej prawidłowy dobór wpływa nie tylko na wytrzymałość, ale i na kosztorys całego projektu. W tekście poniżej znajdziesz klasyfikację wg kształtu rowka, zasady wymiarowania, przelicznik między wymiarem a i z oraz sposób czytania oznaczeń na rysunku zgodnie z PN-EN ISO 2553 i PN-EN ISO 9692.

• Rodzaje spoin czołowych ze względu na kształt rowka
• Wymiarowanie spoiny czołowej grubość, przetop i przelicznik a na z
• Jak czytać oznaczenia spoiny czołowej na rysunku technicznym
• Spoina czołowa V kontra 1/2 V różnice, koszt i wybór do grubości blachy
• Spoiny pachwinowe i otworowe uzupełnienie klasyfikacji
• Lista kontrolna doboru spoiny czołowej
• Słowniczek terminów spawalniczych

Rodzaje spoin czołowych ze względu na kształt rowka

Podstawowy podział dotyczy geometrii przygotowania krawędzi, ponieważ od niej zależy objętość wtopionego materiału, ilość dodatkowego spoiwa i trudność pozycyjna. Najprostsza jest spoina czołowa bez rowka, stosowana przy blachach do 3 mm, gdzie krawędzie stapiane są bezpośrednio z pełnym przetopem.

Rowek I pojawia się przy grubościach 3-6 mm i wymaga precyzyjnego ustawienia blach z szczeliną 0-2 mm, by spoiwo wniknęło na całą głębokość. Rowek V to klasyka dla blach 6-20 mm, daje pełny dostęp do grani od strony przeciwnej i umożliwia kontrolę przetopu, ale wymaga sfazowania obu krawędzi pod kątem 30-35 stopni.

Rowek 1/2 V (jednostronny) pozwala ograniczyć przygotowanie tylko do jednej strony blachy, co skraca czas obróbki i zmniejsza ilość materiału usuniętego, ale jednocześnie wymaga podkładki ceramicznej lub gazowej osłony od strony grani dla uniknięcia wady typu brak przetopu.

Rowek Y i 1/2 Y wprowadzają dolną prostą część i górne sfazowanie, co przy grubościach 12-30 mm zapewnia stabilność jeziorka spawalniczego i mniejsze zużycie spoiwa niż pełne V. Rowek U i 1/2 U stosuje się przy blachach powyżej 20-30 mm, bo wklęsłe dno zmniejsza objętość wtopienia nawet o 30% względem rowka V o tym samym kącie.

Wybór kształtu rowka wynika z trzech zmiennych: grubości blachy, pozycji spawania i dostępności strony grani. Konstruktor zawsze weryfikuje te trzy parametry, zanim wpisuje symbol do rysunku wykonawczego.

Tabela porównawcza rowków

Ceny obejmują robociznę, materiał dodatkowy i energię, ale wahają się w zależności od regionu i klasy stali. Dla stali S355 grubości 10 mm różnica między rowkiem V a 1/2 V sięga około 20 PLN/m.

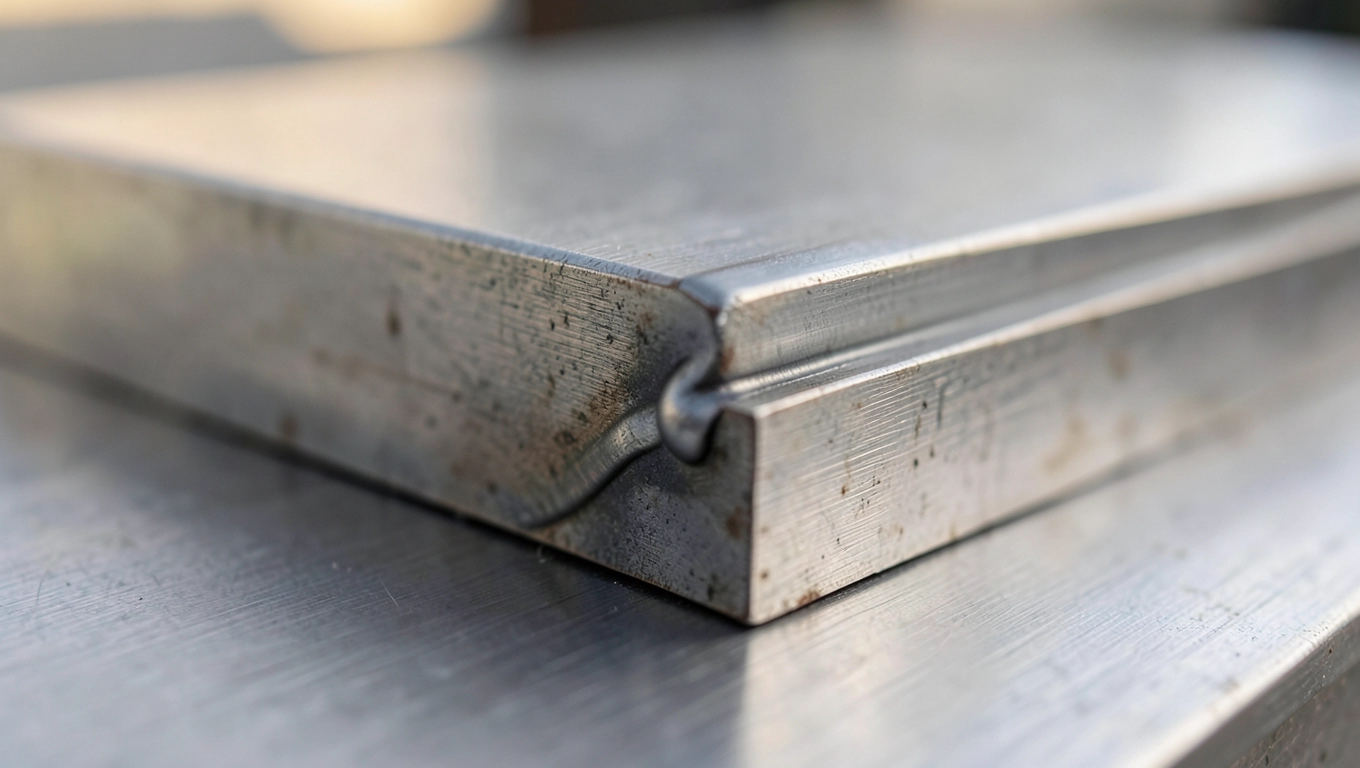

Wymiarowanie spoiny czołowej grubość, przetop i przelicznik a na z

W dokumentacji technicznej grubość nominalną s oznacza wymiar w kierunku prostopadłym do lica spoiny i wynosi z reguły z grubości blachy przy pełnym przetopie. Wymiar a oznacza wysokość trójkąta wpisanego w przekrój spoiny mierzoną po przeciwprostokątnej, a z to długość przyprostokątnej tego trójkąta, stosowana przy spoinach pachwinowych oraz przy określaniu grubości gardzieli w spoinach czołowych z nierówną grubością blach.

Dla spoin pachwinowych o kształcie trójkąta równoramiennego obowiązuje zależność z = a × 0,7, ponieważ przyprostokątna stanowi 70% przeciwprostokątnej w trójkącie prostokątnym 45-45-90. Jeżeli rysunek podaje a = 5 mm, to gardziel wynosi z ≈ 3,5 mm, a w praktyce warsztatowej zaokrągla się ją do 4 mm dla kompensacji luzu.

Przy spoinach czołowych przelicznik a→z wykorzystuje się do oceny nośności, gdyż wymiar a określa pole przekroju wzdłuż linii wytopienia, a z jest dogodniejszy do pomiaru dalmierzem ultradźwiękowym. Kontrola jakości opiera się na sprawdzeniu, czy wartość a odpowiada głębokości wtopienia zmierzonej od powierzchni lica.

Przelicznik a→z dla spoin pachwinowych

Wartość a wynika z obliczeń wytrzymałościowych wg PN-EN 1993-1-8 i odpowiada sile ścinającej, jaką spoina przenosi w najsłabszym przekroju. Zaniżenie a o 1 mm zmniejsza nośność spoiny pachwinowej o około 19%, dlatego warsztat nie może samowolnie zmniejszać gardzieli.

W spoinach czołowych z pełnym przetopem nominalna grubość s pokrywa się z grubością cieńszej z łączonych blach. Gdy różnica grubości przekracza 1:1,5, krawędź grubszej blachy sfazowuje się pod kątem 1:4 do wyrównania, co PN-EN ISO 9692 reguluje ściśle dla uniknięcia karbu geometrycznego.

Jak czytać oznaczenia spoiny czołowej na rysunku technicznym

System oznaczeń wg PN-EN ISO 2553 składa się z linii odniesienia (prosta kreska) i grotu strzałki wskazującej miejsce spawania, a nad lub pod linią umieszcza się symbole graficzne opisujące typ i kształt spoiny. Symbol podstawowy V oznacza spoinę czołową z pełnym przetopem i dwustronnym rowkiem, natomiast symbol podobny, ale z jednym ramieniem (1/2 V) wskazuje jednostronne sfazowanie.

Znaki dodatkowe umieszczane z lewej strony symbolu podstawowego informują o wykończeniu lica: litera f (flat) oznacza lico płaskie, c (convex) wypukłe, a kształt wklęsły to r (concave). Usunięcie lica mechanicznie zaznacza się literą g, a przejście łagodne literą s.

Znaki dodatkowe po prawej stronie dotyczą przygotowania i montażu: podkładka stała to symbol prostokąta z linią, podkładka usuwalna ma dodatkowe oznaczenie literowe MR, a spawanie bez podkładki pozostawia jedynie grot strzałki. Wymiar a lub z podaje się cyfrą przy symbolu, np. a5 oznacza wysokość przeciwprostokątnej 5 mm.

Przykład 1 spoina czołowa V z licem płaskim

Rysunek pokazuje linię odniesienia z grotem wskazującym krawędź blachy, nad linią symbol V, z lewej strony f. Odczyt: spoina czołowa z dwustronnym rowkiem V, pełny przetop, lico obrobione do postaci płaskiej przez szlifowanie. Stosowana w zbiornikach ciśnieniowych wg PN-EN 13445, gdzie wymagana jest klasa jakości B wg ISO 5817.

Przykład 2 spoina pachwinowa z wymiarem

Grot wskazuje styk blach prostopadłych, symbol trójkąta równoramiennego, z prawej strony a4. Odczyt: spoina pachwinowa o wysokości 4 mm, wykonywana w pozycji podolnej bez dodatkowych wymagań lica. Typowe połączenie żeber z półką w belce walcowanej HEB 200.

Przykład 3 spoina czołowa 1/2 V z podkładką

Strzałka wskazuje styk dwóch blach, symbol 1/2 V, z prawej strony prostokąt podkładki stałej. Odczyt: spoina jednostronnie sfazowana, spawana od góry z podkładką ceramiczną od spodu, która pozostaje w konstrukcji. Stosowana w kadłubach statków i konstrukcjach offshore wg PN-EN ISO 9692-1.

Spoina czołowa V kontra 1/2 V różnice, koszt i wybór do grubości blachy

Porównanie V i 1/2 V sprowadza się do trzech kryteriów: ilości materiału dodatkowego, czasu spawania i wymagań pozycyjnych. Spoina V z dwustronnym sfazowaniem potrzebuje około 1,5 raza więcej spoiwa niż 1/2 V przy tej samej grubości, ponieważ objętość rowka rośnie z kątem rozwarcia.

Przy blasze 10 mm kąt rozwarcia V wynosi 60 stopni (po 30 stopni z każdej strony), co daje pole przekroju rowka 8,7 mm² na milimetr długości. Dla 1/2 V kąt wynosi 50 stopni i pole spada do 5,6 mm², co przekłada się na oszczędność materiału rzędu 0,3 kg/m.

Spawanie V wymaga dostępu do grani od drugiej strony, co w konstrukcjach zamkniętych (rury, profile) jest niemożliwe bez wycięcia kontrolnego. Spoina 1/2 V rozwiązuje ten problem dzięki podkładce, ale wymaga precyzyjnego ustawienia szczeliny (2-3 mm) i kontroli temperatury podkładki, by uniknąć przyklejenia.

Kiedy wybrać V

Blachy grubości powyżej 16 mm, konstrukcje poddawane obciążeniom dynamicznym (mosty, suwnice), oraz sytuacje wymagające pełnej kontroli przetopu metodami ultradźwiękowymi. W tych przypadkach spoina V daje pewność, że grań została przetopiona na całej długości.

Kiedy wybrać 1/2 V

Blachy do 16 mm w konstrukcjach statycznych, rury o średnicy powyżej 150 mm, gdzie dostęp do wnętrza jest praktycznie wykluczony, oraz projekty z ograniczonym budżetem materiałowym. Oszczędność 15-20% na spoiwie w dużych seriach sumuje się do znaczących kwot.

Częsty błąd polega na odczytaniu rowka 1/2 V jako V przy braku legendy na rysunku. Warsztat wykonuje wtedy niepotrzebne sfazowanie z dwóch stron, co zwiększa koszt o 20-30% i wydłuża termin. Zawsze warto poprosić konstruktora o pisemne potwierdzenie symbolu, jeśli legenda jest nieczytelna.

Spoiny pachwinowe i otworowe uzupełnienie klasyfikacji

Spoina pachwinowa łączy dwie blachy prostopadłe lub kątowe i ma przekrój trójkąta równoramiennego. Wymiar a (przeciwprostokątna) i z (przyprostokątna) obowiązują jako jedyne wartości odniesienia w obliczeniach wg PN-EN 1993-1-8. Spoina pachwinowa nośność oblicza się z pola gardzieli z × l, gdzie l to długość efektywna spoiny.

Spoiny otworowe stosuje się w połączeniach śrubowych, gdzie otwór montażowy zamyka się spoiną wokół krawędzi. Występują jako ciągłe (pełny pierścień) lub przerywane (punkty co 50-100 mm). Minimalna grubość spoiny otworowej wynosi 3 mm, a otwór musi mieć średnicę co najmniej 1,5 raza większą od grubości blachy.

Spoiny punktowe i liniowe (szwy przerywane) dzielą się na łańcuchowe (odcinki w jednej linii), przestawne (naprzemiennie) i kasetowe (zgrupowane). Parametry szwu obejmują: n (liczba odcinków), l (długość pojedynczego odcinka), e (odległość między odcinkami) i t (podziałka). Stosowane w lekkich konstrukcjach, gdzie pełna spoina byłaby przerostem formy nad treścią.

Lista kontrolna doboru spoiny czołowej

• Grubość blachy: do 3 mm bez rowka, 3-6 mm rowek I, 6-20 mm V lub 1/2 V, powyżej 20 mm Y, U lub dwustronne V.
• Pozycja spawania: podolna pozwala na pełne V, pionowa i nad głową wymusza 1/2 V lub U z mniejszą objętością jeziorka.
• Dostęp do grani: możliwy od drugiej strony (V), brak dostępu wymusza 1/2 V z podkładką.
• Wymagania jakościowe: klasa B wg ISO 5817 eliminuje spoiny punktowe i przerywane.
• Koszt materiału: seria powyżej 100 m bieżących preferuje rowki z mniejszym zużyciem spoiwa.
• Metoda spawania: MAG (135/136) toleruje większe szczeliny niż TIG (141), co wpływa na dobór rowka.
• Norma projektowa: PN-EN 1993 dla budownictwa, PN-EN 13445 dla zbiorników, ASME IX dla urządzeń ciśnieniowych eksportowanych do USA.

Słowniczek terminów spawalniczych

• Lico: widoczna powierzchnia spoiny od strony wykonania.
• Grań: przeciwległa powierzchnia spoiny, widoczna po drugiej stronie blachy.
• Wtopienie: głębokość, na jaką spoiwo wniknęło w materiał rodzimy.
• Przetop: przejście spoiwa na całą grubość blachy aż do grani.
• Rowek: przygotowanie krawędzi przed spawaniem, kształt V, Y, U, I.
• Podkładka: element ceramiczny lub metalowy pod spoiną, stały lub usuwalny.
• Nasada: strefa przejścia między spoiną a materiałem rodzimym.
• Jeziorko spawalnicze: ciekły metal w trakcie spawania, źródło kształtu lica.
• Spoiwo: materiał dodatkowy (drut, elektroda) stapiany ze spoiną.
• SWPS: specyfikacja technologii spawania wg PN-EN ISO 15609.
• WPQR: kwalifikowanie technologii spawania wg PN-EN ISO 15614.
• WPS: instrukcja technologii spawania obowiązująca w zakładzie.
• Pozycja spawania: orientacja złącza (PA, PC, PF, PE, PG, PH wg PN-EN ISO 6947).
• NDT: badania nieniszczące (VT, PT, MT, RT, UT wg PN-EN ISO 17635).
• ISO 5817: poziomy jakości złączy spawanych (B, C, D).

• Spoina czołowa wymaga rowka I, V, 1/2 V, Y lub U zależnie od grubości blachy i pozycji spawania.
• Przelicznik a na z dla spoin pachwinowych wynosi 0,7, co wynika z geometrii trójkąta prostokątnego.
• Symbol V na rysunku oznacza pełne dwustronne sfazowanie, a 1/2 V tylko jednostronne.
• Różnica kosztu między V a 1/2 V przy blasze 10 mm sięga 20 PLN/m, ale oszczędność uzyskuje się kosztem dostępu do grani.
• Oznaczenia graficzne spoin reguluje PN-EN ISO 2553, a przygotowanie krawędzi PN-EN ISO 9692.
• Kluczowy błąd warsztatowy to odczytanie 1/2 V jako V przy nieczytelnej legendzie rysunku.

Dobór spoiny czołowej wpływa na nośność, koszt i czas realizacji konstrukcji stalowej. Zanim rozpoczniesz produkcję, porównaj grubość blachy z tabelą rowków, zweryfikuj pozycję spawania i potwierdź symbol graficzny z konstruktorem. W kolejnych etapach projektu pomocne będą kwalifikacje WPQR dla wybranej technologii oraz badania NDT w zakresie wymaganym przez normę ISO 5817.

Źródła danych: PN-EN ISO 2553:2014 (oznaczenia spoin), PN-EN ISO 9692-1:2013 (przygotowanie krawędzi), PN-EN ISO 6947:2020 (pozycje spawania), PN-EN ISO 5817:2014 (poziomy jakości), PN-EN 1993-1-8:2006 (obliczanie połączeń spawanych), PN-EN 13445:2021 (zbiorniki ciśnieniowe). Adresy internetowe: iso.org (normy ISO), pkn.pl (Polski Komitet Normalizacyjny), eurocodes.jrc.ec.europa.eu (Eurokody konstrukcyjne).
