Spoina szlifowana – jak ją oznaczyć na rysunku i nie pomylić się

Autorzy multitext - 16 sierpnia 2026 r.

Rysujesz węzeł konstrukcyjny i pojawia się drobny, ale precyzyjny problem: jak poprawnie zaznaczyć spooinę szlifowaną, żeby warsztat odczytał ją dokładnie tak, jak ją zaprojektowałeś. Poniżej znajdziesz pełną ścieżkę od symbolu, przez normę PN-EN ISO 2553, po praktyczne różnice między spoiną szlifowaną a zwykłą spoiną czołową, które na rysunku potrafią zaskoczyć nawet doświadczonego wykonawcę.

spoina szlifowana oznaczenie

Jak odróżnić spooinę szlifowaną od innych spoin czołowych

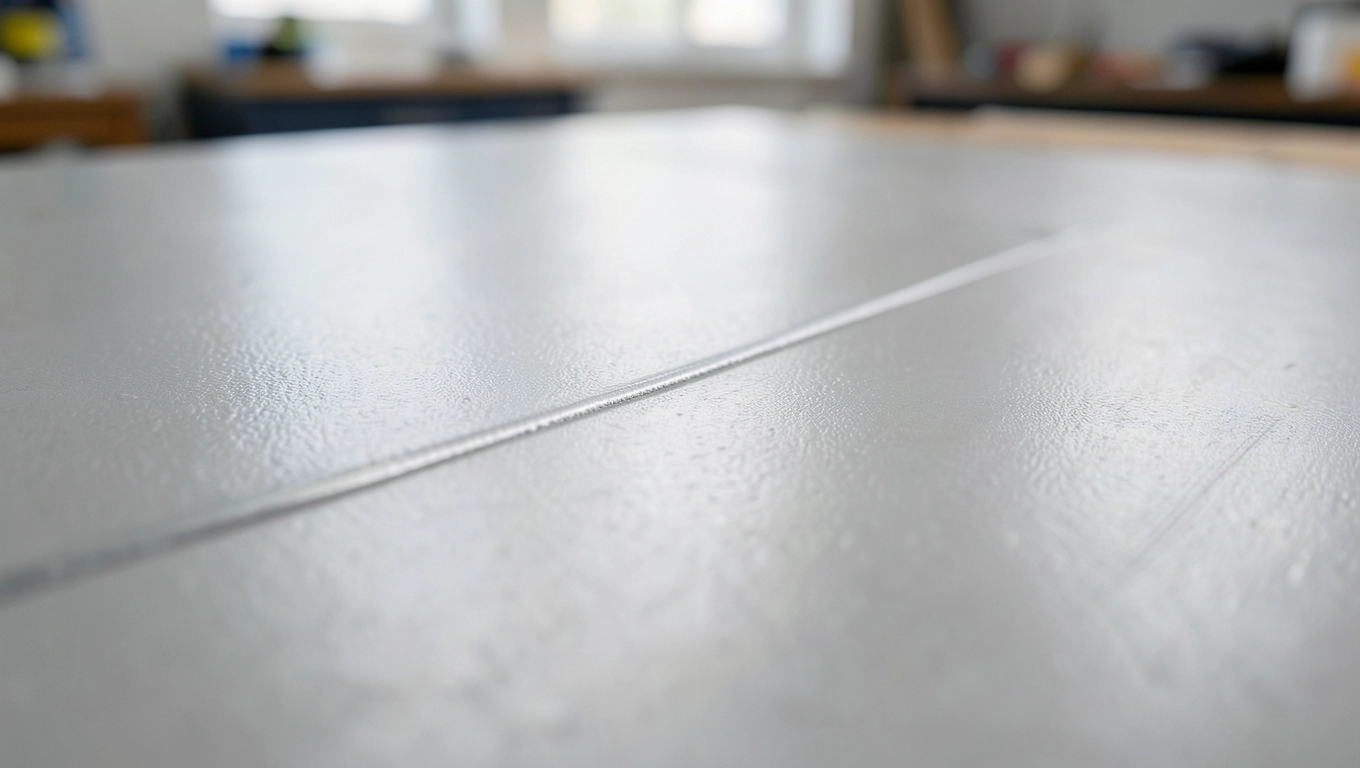

Spoina czołowa i spoina szlifowana to w technicznym sensie ta sama rodzina połączeń, ale różni je jeden, za to kluczowy detal wykończenia powierzchni. Spoina czołowa zostaje po spawaniu w stanie surowym, z widocznym wypływem i nierównością lica. Spoina szlifowana natomiast przechodzi obróbkę mechaniczną, najczęściej szlifowanie ściernicą, aż do uzyskania gładkiej, płaskiej powierzchni zlicowanej z materiałem rodzimym.

Po co w ogóle się ją stosuje? Powody są czysto praktyczne. Gładka powierzchnia pracuje lepiej zmęczeniowo, ponieważ brak karbów i wypływu likwiduje miejsca koncentracji naprężeń, które inicjują mikropęknięcia przy obciążeniach cyklicznych. Drugi powód to przygotowanie do dalszej obróbki: jeżeli element ma trafić pod malowanie proszkowe, cynowanie ogniowe albo pod precyzyjny montaż na styk tarczy, nierówna spoina uniemożliwia uzyskanie wymiaru.

Z punktu widzenia nośności połączenia szlifowanie nie zmienia wytrzymałości obliczeniowej samego złącza. Przy pełnym przetopie spoina czołowa szlifowana i nieszlifowana ma identyczną nośność jak materiał rodzimy, o ile przetop spełnia wymogi PN-EN 1993-1-8. Różnica tkwi właśnie w strefie przypowierzchniowej, gdzie obróbka zdejmuje warstwę z utwardzeniem wtórnym i likwiduje typowy profil lica spoiny.

Na rysunku technicznym oznaczenie musi więc jednoznacznie wskazywać nie tylko typ połączenia, ale też wymaganie dotyczące gładkości lica. W dokumentacji warsztatowej właśnie ten detal decyduje o tym, czy ślusarz przeczyta rysunek jako „zwykła czołówka" czy jako „czołówka do obróbki wykończeniowej".

Wskazówka: jeżeli projektujesz element pracujący zmęczeniowo (kategoria szczegółu 71-112 według PN-EN 1993-1-9), rozważ spooinę szlifowaną zawsze wtedy, gdy spoiny czołowe leżą prostopadle do kierunku naprężeń rozciągających. Zabieg szlifowania podnosi współczynnik Δσ dopuszczalny średnio o 20-40% w stosunku do spoiny surowej.

Oznaczenie spoiny szlifowanej w dokumentacji warsztatowej i montażowej

Symbol graficzny wg PN-EN ISO 2553

Podstawą zapisu jest linia odniesienia z grotem skierowanym w stronę lica spoiny oraz odpowiednia kombinacja linii ciągłej i przerywanej. Dla spoiny czołowej szlifowanej obowiązuje schemat: linia odniesienia z grotem, nad nią (lub pod nią, w zależności od strony rysunku) rysuje się prostokąt oznaczenia lica z symbolem obróbki powierzchniowej.

Zgodnie z normą PN-EN ISO 2553 spoina czołowa oznaczana jest prostą linią ciągłą poprowadzoną prostopadle do styku blach. Spoina szlifowana różni się dodatkowym symbolem graficznym przypominającym trójkąt lub wcięcie na linii lica, który sygnalizuje, że lico ma być obrobione mechanicznie do gładkości. Symbol szlifowania wywodzi się z ogólnego oznaczenia chropowatości powierzchni wg ISO 1302, ale w zapisie spawalniczym stosuje się jego uproszczoną wersję.

Pełny zapis w tabelce rysunkowej zawiera: znak lica (od strony grotu strzałki lub od przeciwnej), długość spoiny, grubość obliczeniową a, gatunek materiału dodatkowego, normę wytwarzania (zwykle PN-EN ISO 3834) oraz właśnie oznaczenie wykończenia. Przykładowo: BW (szlifowane) a = 6 mm l = 200 mm drut G3Si1 wg PN-EN 1090-2 klasa B.

Skrót „BW" oznacza spoinę czołową (butt weld), a dodatkowy dopisek w nawiasie lub nad linią oznaczenia wskazuje, że lico podlega obróbce. W praktyce polskich warsztatów najczęściej spotykany jest zapis: litera oznaczenia lica + znak szlifowania (trójkącik lub symbol chropowatości) + parametry geometryczne. Taki schemat pozwala uniknąć nieporozumień między biurem projektowym a halą produkcyjną.

Uwaga: sam symbol graficzny szlifowania bez wpisania parametru chropatości Ra bywa interpretowany dowolnie. Warto każdorazowo wpisać wymaganą chropowatość (np. Ra ≤ 12,5 µm lub Ra ≤ 6,3 µm) obok znaku, żeby wykonawca wiedział, jaki efekt końcowy jest oczekiwany.

Zapis w tabelce rysunkowej

Tabelka spawalnicza (welding symbol reference table) to drugie miejsce, w którym oznaczenie spoiny szlifowanej musi się pojawić. Umieszcza się ją w nagłówku rysunku lub w pobliżu samego węzła, a jej kolumny obejmują: numer spoiny, typ, wymiar a, długość, materiał dodatkowy, klasę jakości oraz informację o obróbce.

W pozycji „obróbka" wpisuje się najczęściej: „szlifowana do zlicowania z materiałem rodzimym" lub „szlifowana, Ra ≤ 12,5". Takie sformułowanie eliminuje dwuznaczność: warsztat wie, że nie wolno zostawić wypływu lica i że spoina ma być wyrównana z blachą, ewentualnie z lekkim wklęśnięciem nieprzekraczającym 0,5 mm.

W przypadku elementów pracujących pod obciążeniem dynamicznym warto dodać zapis „szlifowanie wzdłuż kierunku naprężeń". Obróbka poprzeczna do linii naprężeń zostawia mikrorysy, które działają jak karby i potrafią zniweczyć zysk z gładkości powierzchni.

Połączenie oznaczenia z normą jakości wykonania

Spoina szlifowana bez wskazania poziomu jakości wg PN-EN ISO 5817 to niekompletne oznaczenie. Normy jakości (B, C, D) opisują dopuszczalne wady powierzchniowe, a szlifowanie pozwala co najwyżej przejść z poziomu C na B w zakresie wad lica. Jeżeli wymagasz poziomu B, a nie zapiszesz tego w tabelce, wykonawca może legalnie oddać spooinę w klasie C.

W praktyce projekty warsztatowe coraz częściej odwołują się do klasy wykonania EXC1-EXC4 wg PN-EN 1090-2. Spoina szlifowana jest typowa dla klasy EXC3 i EXC4, czyli konstrukcji o podwyższonych wymaganiach, takich jak mosty, suwnice, konstrukcje offshore czy wieże wiatrowe.

Częste błędy w oznaczeniu

Pierwszy, klasyczny błąd, to wpisanie wyłącznie grubości spoiny bez sprecyzowania, że lico ma być obrobione. Ślusarz spawa, zgłasza odbiór, a inspektor odrzuca robotę, bo lico nie jest szlifowane. Sporu o pieniądze nie da się wtedy uniknąć.

Drugi błąd to mieszanie oznaczenia lica spoiny z oznaczeniem chropowatości ogólnej. Symbol trójkącika na linii lica to zapis spawalniczy, a symbol trójkącika na linii wymiarowej elementu to ogólna chropowatość wg ISO 1302. W jednym węźle można jeśli oba, ale trzeba je rozdzielić graficznie, żeby czytający nie pomylił intencji projektanta.

Trzeci błąd to brak informacji o metodzie szlifowania. Ściernica lamelkowa, szlifierka prosta, ściernica diamentowa na wiertarce czy piaskowanie to zupełnie różne efekty powierzchniowe. W zapisie rysunkowym warto podać wymaganą chropowatość Ra, a nie metodę, bo wtedy wykonawca ma swobodę doboru technologii przy zachowaniu efektu.

Dobra praktyka: w węzłach o podwyższonych wymaganiach zmęczeniowych stosuj oznaczenie spoiny szlifowanej łącznie z wymaganą klasą wg PN-EN ISO 5817 (poziom B) oraz wpisem kontroli wizualnej 100% i badania magnetyczno-proszkowego MT lub penetracyjnego PT w obszarze lica. Kompletny zapis wygląda wtedy tak: spoina BW, szlifowana do Ra ≤ 12,5, kontrola VT + MT 100%.

Dlaczego warto rozróżniać spoinę szlifowaną w dokumentacji

Spoina szlifowana to nie chwyt marketingowy, lecz odpowiedź na konkretne wymagania norm i fizyki zmęczenia materiału. Różnica w nośności obliczeniowej względem spoiny surowej jest pomijalna, ale różnica w trwałości zmęczeniowej bywa wielokrotna. Projektant, który świadomie wpisuje oznaczenie spoiny szlifowanej, zyskuje prawo do zastosowania wyższych naprężeń dopuszczalnych w kalkulacji zmęczeniowej.

Drugim powodem jest kompatybilność z dalszymi etapami wytwarzania. Elementy trafiające pod cynowanie ogniowe wymagają gładkich spoin, bo w nierównościach lica gromadzi się ciekły cynk, tworząc grube, kruche nacieki. Malowanie proszkowe w identyczny sposób reaguje na każdy wypływ spawalniczy. Bez szlifowania nie da się uzyskać jednorodnej powłoki o deklarowanej grubości.

Trzecim powodem jest komunikacja międzybranżowa. Konstruktor, technolog spawalnik i kierownik montażu mówią wtedy jednym językiem: każdy widzi na rysunku ten sam symbol, każdy rozumie pod nim tę samą intencję. To skraca czas wdrożenia, ogranicza liczbę poprawek i zmniejsza ryzyko reklamacji od inwestora.

Kiedy szlifowanie nie jest potrzebne

Nie każda spoina czołowa wymaga szlifowania. W elementach pracujących statycznie (kategoria CC2 wg PN-EN 1993-1-1) bez obciążeń cyklicznych szlifowanie jest zbędnym kosztem. To samo dotyczy spoin usytuowanych w kierunku równoległym do naprężeń, gdzie lico i tak nie jest krytycznym miejscem koncentracji naprężeń.

Podobnie w elementach drugorzędnych, osłonowych, wsporczych, nieprzenoszących obciążeń zmęczeniowych, szlifowanie jest przerostem formy nad treścią. Każda minuta szlifowania ściernicą kosztuje, a każdy kontakt ściernicy z powierzchnią redukuje grubość spoiny, co przy dużych wartościach a i tak nie szkodzi, ale przy małych może doprowadzić do zbyt cienkiego przekroju.

Nie szlifuje się też spoin w elementach ze stali o podwyższonej odporności na korozję (np. S355J2W), gdzie każde naruszenie warstwy patyny skraca żywotność. Tam lepszym rozwiązaniem bywa spawanie w osłonach gazowych TIG z minimalnym nadlewem, który nie wymaga obróbki wykończeniowej.

Poprawne oznaczenie spoiny szlifowanej składa się z czterech elementów: symbolu graficznego wg PN-EN ISO 2553 (linia odniesienia + prostokąt lica ze znakiem obróbki), wpisu w tabelce spawalniczej (typ, wymiar, materiał dodatkowy, obróbka), wymagania jakościowego wg PN-EN ISO 5817 (klasa B lub lepsza) oraz powiązania z klasą wykonania wg PN-EN 1090-2 (EXC2 do EXC4).

Każdy z tych elementów można zweryfikować osobno i każdy musi być spójny z pozostałymi. Brak jednego ogniwa tworzy lukę, którą wykonawca wypełni według własnej interpretacji, a to pierwszy krok do reklamacji. Pełen, jednoznaczny zapis to dziesięć liniesię tekstu rysunkowego, które oszczędzają tygodnia przepychanek na budowie.

Dobrą praktyką jest tworzenie w biurze projektowym własnej biblioteki symboli spawalniczych, obejmującej wszystkie warianty wykończenia lica spotykane w danym biurze. Standaryzacja skraca opis rysunku, eliminuje pomyłki i porządkuje komunikację z warsztatem.

Zapisy norm, do których warto sięgnąć przy projektowaniu oznaczeń: PN-EN ISO 2553 (spawalnictwo, symbole na rysunkach), PN-EN ISO 5817 (poziomy jakości spoin), PN-EN 1993-1-8 (Eurokod 3, projektowanie węzłów), PN-EN 1993-1-9 (zmęczenie), PN-EN 1090-2 (wykonanie konstrukcji stalowych, klasa EXC), PN-EN ISO 1302 (oznaczenia chropowatości powierzchni). Polskie wersje norm dostępne są w serwisie PKN (www.pkn.pl), a komentarze oraz przykłady interpretacji publikuje między innymi Polski Komitet Spawalniczy (www.pks.org.pl).
