Spoina Z2 – co oznacza i kiedy ją stosować

Z2 na rysunku technicznym oznacza spoinę czołową z pełnym przetopem, wykonaną bez ukosowania krawędzi, najczęściej w blachach o grubości do około 4 mm, gdzie rozwartość rowka pozostaje zerowa. Ten krótki symbol kryje w sobie więcej niż widać na pierwszy rzut oka, bo dobór właściwego oznaczenia determinuje nośność węzła, zakres badań nieniszczących i kwalifikacje spawacza dopuszczonego do pracy. Wielu adeptów konstrukcji stalowych traktuje oznaczenia spoin jak tajemny szyfr, podczas gdy w praktyce opierają się na prostym schemacie: symbol graficzny + cyfra przetopu + ewentualne dopiski. Zrozumienie tego schematu oszczędza godziny żmudnego wertowania norm i pozwala od razu ocenić, czy dany węzeł spełni wymagania Eurokodu 3.

• Oznaczenie spoiny Z2 na rysunku technicznym konstrukcji stalowej
• Wymagania jakościowe i poziom oceny dla spoiny Z2
• Zastosowanie spoiny Z2 w połączeniach spawanych wg Eurokodu 3

Oznaczenie spoiny Z2 na rysunku technicznym konstrukcji stalowej

Symbole spoin w Polsce wynikają wprost z normy PN-EN ISO 2553, która ustala jednolity sposób znakowania złączy spawanych w dokumentacji warsztatowej i montażowej. Spoina Z2 należy do grupy spoin czołowych, czyli takich, w których łączone elementy leżą w jednej płaszczyźnie, a materiał rodzimy ulega przetopieniu na całej grubości. Litera Z opisuje geometrię rowka, cyfra 2 wskazuje stopień przetopu.

W oznaczeniu Z2 zero przed symbolem graficznym oznacza brak ukosowania krawędzi. Spoina powstaje więc bez przygotowania w formie V, Y, X czy U. To rozwiązanie ekonomiczne i szybkie, ale ograniczone zakresem grubości, zwykle od 1,5 mm do 4 mm, w zależności od procesu spawania i gatunku stali. Przy grubszych blachach sam rowek prosty nie zapewnia wystarczającej głębokości wtopienia, dlatego konstruktor musi przejść na ukosowane krawędzie, na przykład V z cyfrą 3 lub 4.

Zapis na rysunku wygląda następująco: trójkąt równoramienny lub odwrócony (w zależności od strony wykonania) z cyfrą 2 obok wierzchołka oraz kreską wskazującą stronę obróbki. Gdy brakuje linii odniesienia, spoina ma być wykonana z obu stron warsztatowo, co w polskiej praktyce oznacza konieczność szlifowania lica od strony przeciwnej przed końcowym spawaniem.

Konstruktorzy czasem mylą Z2 ze spoiną czołową pełnego przetopu oznaczoną skrótem BW (butt weld) w starszych dokumentacjach. Różnica polega na tym, że Z2 precyzuje geometrię rowka, a BW jedynie ogólny typ złącza. Dlatego przy modernizacji starych obiektów warto każdorazowo sprawdzić, czy dokumentacja nie wymaga przeliczenia nośności wg PN-EN 1993-1-8.

Geometria rowka prostego narzuca też wymagania co do szczeliny montażowej, która dla stali S235 i S355 nie powinna przekraczać 2 mm. Większe luzy powodują wypływ spoiny i powstawanie żużlowych wtrąceń w rdzeniu, obniżając wytrzymałość zmęczeniową nawet o 30-40% w stosunku do spoiny wykonanej w optymalnych warunkach.

Jak czytać oznaczenie Z2 w praktyce

Linia odniesienia na rysunku biegnie zawsze od strony, po której spoina ma być widoczna i dostępna do kontroli wzrokowej. Trójkąt rysuje się po stronie przygotowania materiału, a cyfra przetopu umieszczona przy wierzchołku wskazuje głębokość wtopienia. Gdy inżynier widzi Z2 bez dodatkowych symboli pomocniczych, wie, że projektant zaakceptował spoinę bez ukosowania i bez obróbki wtórnej lica.

Jeśli rysunek zawiera dopisek "ss", oznacza to spoinę wykonywaną ze strony spawania (single side), co w hali warsztatowej wymaga obrotu elementu lub spawania w pozycji podolnej. Brak takiego dopisku sugeruje wykonanie dwustronne, czyli klasyczne spawanie od strony czołowej, a następnie odwrócenie elementu i wykonanie lica od strony przeciwnej.

Wymagania jakościowe i poziom oceny dla spoiny Z2

Norma PN-EN 1090-2 wiąże poziomy jakości spoin z klasą wykonania konstrukcji (EXC 1-4). Spoina Z2, jako czołowa z pełnym przetopem, w większości zastosowań wymaga poziomu B wg ISO 5817, który dopuszcza drobne nierówności lica, ale zabrania pęknięć, przyklejeń czy braku przetopu. W klasie EXC 3 i EXC 4 wymaga się poziomu C, najbardziej restrykcyjnego, z dopuszczalną wysokością nadlewu poniżej 1 mm.

Badania nieniszczące obejmują wizualne (VT), penetracyjne (PT) lub magnetyczne (MT) oraz ultradźwiękowe (UT) albo radiograficzne (RT) w zależności od kategorii szczelności. Dla spoin pracujących w środowiskach korozyjnych lub poddawanych obciążeniom zmęczonym badania UT stają się obowiązkowe, ponieważ wykrywają wewnętrzne pęknięcia i braki fuzji niewidoczne z powierzchni.

Kwalifikacje spawacza do wykonywania Z2 wynikają z certyfikatu wg PN-EN ISO 9606-1. Zakres uprawnień obejmuje konkretny materiał (grupa 1.1 dla S235, 1.2 dla S275, 1.3 dla S355), typ złącza (BW, butt weld), grubość materiału oraz pozycję spawania. Uprawnienia do spoin czołowych bez ukosowania przyznawane są zwykle w węższym zakresie grubości niż do spoin V, co wynika z większej trudności utrzymania stabilnego jeziorka przy małej objętości rowka.

Procedura spawania (WPS) musi uwzględniać ograniczenia cieplne, ponieważ Z2 na blachach 3-4 mm wymaga precyzyjnego doboru energii liniowej. Zbyt wysoka energia powoduje przepalenie, zbyt niska, brak fuzji. Optymalna wartość dla stali S235 w procesie MAG 135 mieści się w przedziale 0,5-0,8 kJ/mm, co przekłada się na prędkość spawania około 40-60 cm/min przy napięciu 18-20 V.

Dopuszczalne odchyłki geometryczne lica spoiny wynoszą do 1 mm dla poziomu B i do 0,5 mm dla poziomu C. Grubość spoiny nie może być mniejsza od grubości materiału rodzimego, a nadlew czołowy nie powinien przekraczać 2 mm bez obróbki szlifowania. Wszystkie te wymiary kontroluje się za pomocą spoinomierzy lub suwmiarek z dokładnością 0,1 mm, co pozwala wykryć odchylenia zanim konstrukcja trafi na budowę.

Dokumentacja wymagana przy odbiorze spoiny Z2

Odbiór spoiny Z2 wymaga kompletu dokumentów: świadectwa materiałowego blachy, certyfikatu spawacza, zatwierdzonej WPS oraz protokołów badań nieniszczących. Brak któregokolwiek z tych elementów dyskwalifikuje węzeł nawet przy idealnym wykonaniu, ponieważ inżynier kontraktu nie ma podstaw do zwolnienia elementu do eksploatacji.

Dodatkowo dla klasy EXC 3 i EXC 4 wymaga się koordynacji spawalniczej wg PN-EN ISO 14731, co oznacza obecność inżyniera spawalnika (IWE) lub międzynarodowego inżyniera spawalnika (IWI) na budowie. Osoba ta odpowiada za nadzór nad kwalifikacjami, zatwierdzanie WPS i interpretację wyników badań.

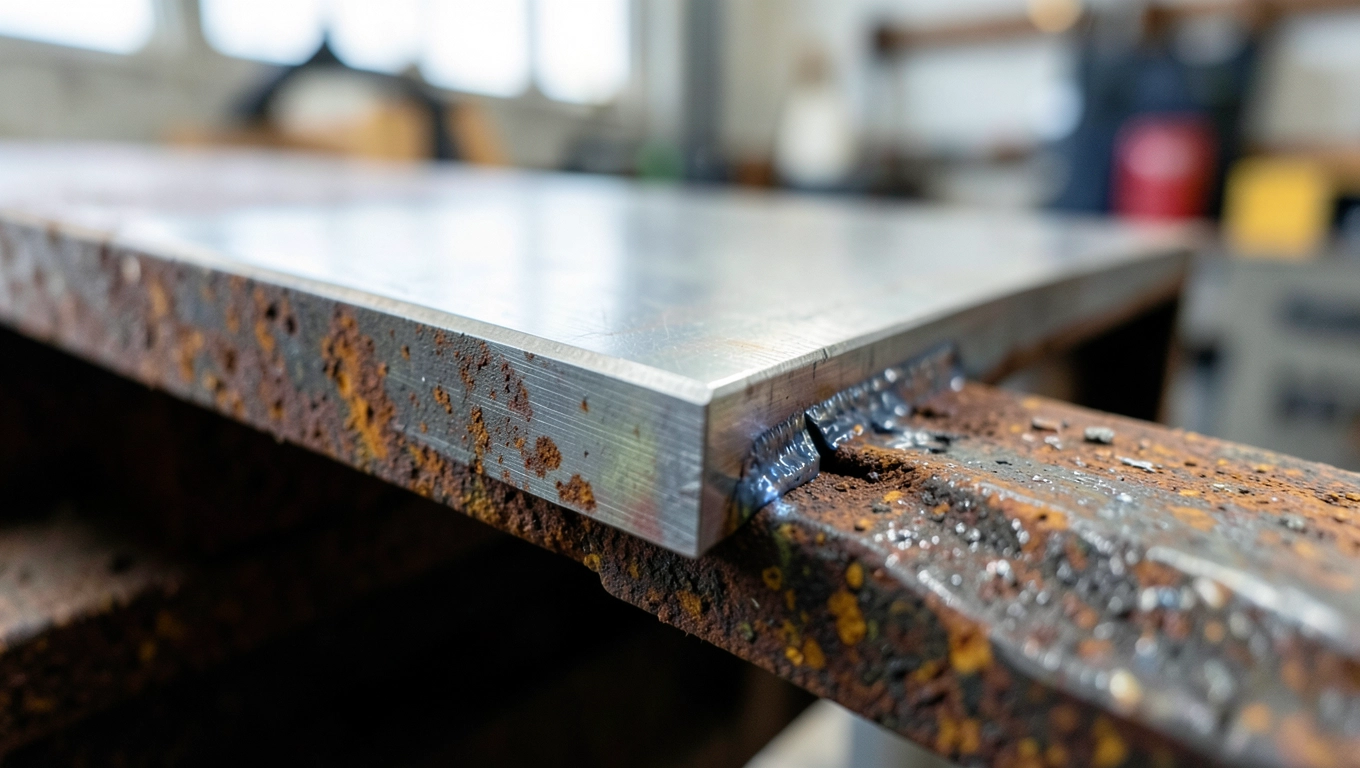

Zastosowanie spoiny Z2 w połączeniach spawanych wg Eurokodu 3

Eurokod 3, czyli PN-EN 1993-1-8, definiuje cztery typy spoin czołowych pełnego przetopu, oznaczonych jako B1, B2, B3 i B4, gdzie B1 i B2 obejmują spoiny bez ukosowania. Spoina Z2 wpisuje się w klasę B1, co oznacza możliwość stosowania w pełnym zakresie obciążeń statycznych i dynamicznych bez dodatkowych współczynników redukcyjnych.

Nośność obliczeniowa spoiny czołowej z pełnym przetopem wynika wprost z wytrzymałości materiału rodzimego, ponieważ spoina nie jest słabszym ogniwem. Wzór na naprężenia normalne ma postać σ = N/A ≤ fy/γM0, gdzie A to pole przekroju brutto, fy granica plastyczności, a γM0 współczynnik materiałowy równy 1,0. W przypadku obciążeń dynamicznych stosuje się γM2 = 1,25 i wytrzymałość fu zamiast fy, co wynika z potrzeby uwzględnienia zmęczenia materiału.

W praktyce inżynierowie wybierają Z2 przy lekkich konstrukcjach takich jak regały magazynowe, obudowy blaszane, przewody wentylacyjne i elementy fasad. Tam, gdzie grubość blachy nie przekracza 3-4 mm, spoina czołowa prosta zapewnia wystarczającą nośność przy minimalnym koszcie. Przy większych grubościach przechodzi się na spoiny V z pełnym przetopem, które umożliwiają lepsze wtopienie w materiał rodzimy.

Obliczenia dla Z2 w węźle kratownicy wymagają sprawdzenia trzech warunków: nośności przekroju brutto, nośności spoiny na ścinanie oraz nośności blachy w strefie przyspoinowej. Trzeci warunek bywa krytyczny przy blachach o grubości 2-3 mm, gdzie karb geometryczny przy spoinie może obniżyć nośność zmęczeniową o 20-30% w stosunku do materiału rodzimego.

Dla blachy S235 o grubości 4 mm i siły osiowej 80 kN naprężenia w spoinie wynoszą σ = 80000/(4×100) = 200 MPa, co stanowi 85% granicy plastyczności. Przy współczynniku γM0 = 1,0 warunek jest spełniony, ale zapas bezpieczeństwa jest niewielki. Dlatego w praktyce projektowej przyjmuje się grubość materiału o jeden standard większą, czyli 5 mm zamiast 4 mm, aby uzyskać zapas rzędu 30%.

Połączenia kątownika z blachą węzłową stanowią osobną kategorię, w której spoina Z2 współpracuje ze spoinami pachwinowymi. Rozkład sił wg wzoru (17) z PN-EN 1993-1-8 zakłada, że spoina czołowa przenosi 70% obciążenia, a pachwinowe pozostałe 30%. To uproszczenie wynika z badań doświadczalnych i pozwala uniknąć złożonych analiz MES przy typowych węzłach kratownic płaskich.

Kiedy NIE stosować spoiny Z2

Unikać Z2 należy przy grubościach powyżej 4 mm bez dodatkowych badań UT, w środowiskach agresywnych chemicznie bez zabezpieczenia antykorozyjnego, oraz przy obciążeniach zmęczeniowych przekraczających 2 miliony cykli. W tych przypadkach bezpieczniejsze są spoiny V z pełnym przetopem i obróbką lica, które zapewniają lepszą geometrię i mniejszą koncentrację naprężeń.

Checklist przed spawaniem na budowie

• Sprawdzić gatunek stali i jej grubość, potwierdzić zgodność z WPS
• Zweryfikować czystość krawędzi, brak rdzy, farby, oleju w strefie 20 mm od spoiny
• Skontrolować szczelinę montażową, max 2 mm dla stali S235 i S355
• Potwierdzić pozycję spawania i parametry prądowe wg WPS
• Sprawdzić ważność certyfikatu spawacza na dany zakres grubości i materiału
• Przygotować złącze do badań VT/UT po zakończeniu spawania

Obliczenia pachwinowe prowadzą się według wzoru HMH z τ = F/(2×a×l) ≤ fu/(βw×γM2), gdzie βw wynosi 0,80 dla S235, 0,85 dla S275, 0,90 dla S355 i 1,00 dla S460. Grubość spoiny pachwinowej musi spełniać warunek 0,5×√tmax ≤ a ≤ 0,7×tmin, a długość l ≥ max(6a, 30 mm). Te granice wynikają z konieczności zapewnienia ciągłości przekazywania sił i uniknięcia kruchego pękania w strefie wpływu ciepła.

Przykład dla płaskownika 100×10 mm ze stali S355 połączonego z blachą węzłową spoinami pachwinowymi o grubości a = 6 mm: dopuszczalna siła ścinająca F = 0,9 × 490 × 6 × 100 / (1,0 × 1,25) = 211680 N ≈ 212 kN. To wartość znacznie przekraczająca typowe obciążenia w węzłach kratownic, co pokazuje, że prawidłowo zaprojektowana spoina pachwinowa rzadko jest wymiarem krytycznym.

Najczęstsze błędy projektowe przy spoinach Z2

Projektanci czasem stosują Z2 w blachach o grubości 5-6 mm bez uzasadnienia technicznego, sugerując się niską ceną wykonania. To poważny błąd, bo brak ukosowania w takiej grubości prowadzi do niepełnego przetopu i konieczności kosztownych napraw. Drugi częsty błąd to brak uwzględnienia skurczu spawalniczego, który przy Z2 na długich złączach może wynosić 1-2 mm na metr i powodować odkształcenia konstrukcji.

Trzeci błąd to pomijanie badań UT w klasach EXC 3 i EXC 4. Inspektorzy nadzoru inwestorskiego coraz częściej żądają 100% badań ultradźwiękowych spoin czołowych, nawet jeśli norma dopuszcza próbkowanie 10%. Koszt badania UT wynosi około 30-50 PLN/mb, ale pozwala wykryć wady niewidoczne dla oka i uniknąć awarii w eksploatacji.
