Wymiarowanie spoin: jak czytać rysunek i nie zgubić się w oznaczeniach

Wymiarowanie spoin na rysunku technicznym to jedna z tych umiejętności, które potrafią spędzić sen z powiek nawet doświadczonym konstruktorom. Zbyt krótka spoina czołowa i cały węzeł przestaje przenosić obciążenie. Zbyt mała grubość spoiny pachwinowej i trzeba liczyć się z koncentracją naprężeń w samej stopie. Właśnie dlatego normy tak stanowczo regulują każdy wymiar, każdą literę i każdy symbol, który pojawia się obok linii oznaczającej połączenie spawane.

• Oznaczenia spoin czołowych i pachwinowych na rysunku
• Grubość, długość i podziałka spoiny w praktyce
• Najczęstsze błędy przy wymiarowaniu spoin

Oznaczenia spoin czołowych i pachwinowych na rysunku

Zanim konstruktor sięgnie po suwmiarkę, musi najpierw opanować język, jakim rysunek rozmawia ze spawaczem. Oznaczenia spoin czołowych różnią się od oznaczeń spoin pachwinowych zarówno geometrią, jak i miejscem umieszczenia znaku na linii odniesienia.

Spoina czołowa łączy dwie blachy w jednej płaszczyźnie. Na rysunku pojawia się jako prostokąt wypełniony linią ciągłą, z charakterystycznym trójkątem skierowanym w stronę krawędzi materiału podstawowego. Spoina pachwinowa z kolei łączy elementy pod kątem prostym lub rozwartym, a jej symbol to trójkąt nierównoramienny z podstawą przyłożoną do powierzchni, do której spojenie przylega.

Norma PN-EN ISO 2553 precyzuje, że każdy symbol składa się z trzech części: znaku graficznego, wymiaru spoiny oraz ewentualnych informacji dodatkowych. Wymiar podaje się po lewej stronie symbolu, a informacje o długości i podziałce po prawej.

Kiedy projektant opuści oznaczenie wymiaru, spawacz zakłada spoinę o pełnej grubości łączonego elementu. To częste źródło nieporozumień, bo intuicja podpowiada coś zupełnie innego. Tymczasem milczenie rysunku oznacza konkretną decyzję: spoina ma być tak mocna, jak sam materiał.

Przy spoinach czołowych projektanci stosują dodatkowy zapis w postaci litery "V", "Y", "U" lub "X", który informuje o kształcie rowka. Rowek "V" sprawdza się przy blachach do 20 mm, "X" przy grubościach powyżej 30 mm. Świadomy dobór rowka pozwala ograniczyć objętość wtopionego materiału spawalniczego nawet o 40%, a więc i koszty.

Jak czytać oznaczenie spoiny czołowej

Linia odniesienia biegnie zawsze równolegle do krawędzi spoiny. Strzałka wskazuje miejsce wykonania połączenia, a sam symbol umieszcza się po stronie materiału, który spawacz widzi jako pierwszy po ułożeniu elementów. Gdy spoina jest dwustronna, projektant rysuje dwa symbole lustrzanie odbite.

Wartość wymiaru podaje się w milimetrach, bez jednostki. Wpis "6" obok trójkąta oznacza spoinę o grubości 6 mm, a nie głębokość wtopienia. Ta subtelność ma znaczenie przy odbiorze konstrukcji, bo kontroler wizualny porównuje właśnie grubość mierzoną w przekroju poprzecznym.

Specyfika spoin pachwinowych w zapisie graficznym

Trójkąt symbolizujący spoinę pachwinową zawsze rysuje się stroną przeciwprostokątną do linii odniesienia. Wymiar podaje się jako długość boku tego trójkąta, czyli teoretyczną grubość spoiny. Norma dopuszcza tu wartości od 2 mm do 40 mm, przy czym w praktyce rzadko schodzi się poniżej 3 mm ze względu na trudność stabilizacji jeziorka spawalniczego.

Jeżeli spoina ma być przerywana, obok symbolu pojawia się litera "z" z wartością przerwy, na przykład "z 100". Oznacza to, że spoina ciągła ma długość określoną przed literą, a przerwa między kolejnymi odcinkami wynosi 100 mm. Taki zabieg pozwala zmniejszyć zużycie materiału i ograniczyć odkształcenia termiczne w blachach cienkich.

Grubość, długość i podziałka spoiny w praktyce

Sama wiedza o tym, jak narysować spoinę, nie wystarczy. Każdy wymiar musi wynikać z obliczeń wytrzymałościowych albo z wymagań normy Eurokod 3 dla konstrukcji stalowych. W praktyce inżynier dobiera trzy kluczowe parametry: grubość spoiny, jej długość obliczeniową oraz podziałkę przy spoinach przerywanych.

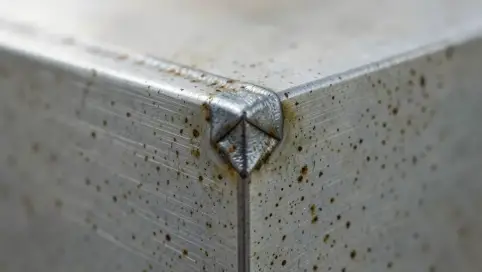

Grubość spoiny pachwinowej nie może przekraczać 0,7 grubości cieńszego z łączonych elementów. To ograniczenie wynika z fizyki procesu: zbyt gruba spoina odprowadza ciepło w sposób, który wywołuje naprężenia szczątkowe większe niż wytrzymałość materiału rodzimego. Projektant, który wpisze wymiar 10 mm na blasze o grubości 8 mm, popełnia błąd, którego żaden spawacz nie obejdzie.

Długość obliczeniowa to odcinek spoiny faktycznie przenoszący obciążenie. Na rysunku podaje się ją z dokładnością do 1 mm, ale przy odbiorze tolerancja wynosi ±2 mm. Krótsza spoina oznacza konieczność powtórnego spawania. Dłuższa powyżej 1500-krotności grubości zaczyna pracować jak pręt ściskany i wymaga dodatkowej weryfikacji.

Dobór grubości krok po kroku

Pierwszym krokiem jest ustalenie siły działającej na połączenie. Drugim przeliczenie naprężeń ścinających w spoinie przy założeniu, że rozkład obciążenia jest równomierny na całej długości. Trzecim sprawdzenie, czy otrzymana grubość mieści się w granicach normy i nie przekracza wartości minimalnej dla danej metody spawania.

Metoda MIG/MAG pozwala uzyskać spoiny o grubości już od 2 mm bez ryzyka braku przetopu. Metoda TIG sprawdza się od 1,5 mm, ale wymaga większej precyzji operatora. Spawanie elektrodą otuloną (MMA) startuje dopiero od 3 mm, ponieważ ciepło wprowadzane przez łuk elektryczny musi przekroczyć próg stabilizacji jeziorka.

Podane widełki cenowe obejmują robociznę z materiałem spawalniczym i dotyczą typowych warunków warsztatowych. W terenie, na wysokości, koszt rośnie o 30-50%.

Długość spoiny a nośność

Nośność spoiny rośnie proporcjonalnie do jej długości, ale tylko do momentu, w którym rozkład naprężeń pozostaje równomierny. Eurokod 3 wprowadza pojęcie efektywnej długości spoiny, pomniejszonej o dwie grubości ze względu na efekt końcowy. Spoina o nominalnej długości 100 mm i grubości 6 mm pracuje więc tak, jakby miała 88 mm.

Przy spoinach przerywanych podziałka nie może przekraczać 200 mm w strefie rozciąganej i 300 mm w strefie ściskanej. W konstrukcjach narażonych na zmęczenie ograniczenie spada do 150 mm, ponieważ każda przerwa staje się potencjalnym inicjatorem pęknięcia.

Kiedy gruba spoina szkodzi zamiast pomagać

Intuicja podpowiada, że im grubsza spoina, tym lepiej. W rzeczywistości nadmierna grubość spoiny pachwinowej prowadzi do kruchego pękania w strefie wpływu ciepła. Mechanizm jest prosty: zbyt duża ilość ciepła powoduje rozrost ziarna w strefie HAZ, a obniżona ciągliwość sprawia, że spoina pęka przy obciążeniach dynamicznych.

Drugim zagrożeniem jest odkształcenie płyt. Gruba spoina kurczy się podczas stygnięcia i ciągnie za sobą materiał rodzimy. Przy blachach poniżej 6 mm odkształcenie potrafi zmienić geometrię o kilka milimetrów, co dyskwalifikuje cały węzeł przy montażu precyzyjnym.

Najczęstsze błędy przy wymiarowaniu spoin

Wieloletnia praktyka pokazuje, że te same błędy powtarzają się w dokumentacji niezależnie od stopnia doświadczenia projektanta. Niektóre wynikają z pośpiechu, inne z mylnego rozumienia normy, jeszcze inne z pominięcia etapu obliczeń.

Pierwszy i najczęstszy to brak wymiaru przy symbolu spoiny. Konstruktor zakłada, że spawacz domyśli się grubości, albo, co gorsza, sam nie wie, jaką wartość wpisać. Taki rysunek wraca z produkcji z zapytaniem o wyjaśnienie, co kosztuje czas i pieniądze.

Drugi to mylne utożsamianie grubości spoiny z głębokością przetopu. W symbolu podaje się grubość obliczeniową, czyli długość boku trójkąta wpisanego w przekrój spoiny. Głębokość przetopu to parametr technologiczny, którego spawacz pilnuje podczas procesu, ale który nie pojawia się w oznaczeniu graficznym.

Brak informacji o stronie wykonania

Symbol spoiny bez wskazania strony montażu pozostawia spawaczowi pole do interpretacji. Przy złożeniach warsztatowych to drobiazg. Przy montażu na budowie, gdzie dostęp bywa jednostronny, brak tej informacji oznacza konieczność przerabiania gotowego węzła.

Rozwiązaniem jest dodanie strzałki wskazującej stronę spoiny lub skrótu "A" (angielskie "arrow side") i "O" (niemieckie "other side") obok symbolu. W polskiej praktyce częściej stosuje się zapis słowny na linii odniesienia.

Niezgodność wymiarów na rysunku złożeniowym i warsztatowym

Biuro konstrukcyjne wydaje rysunek złożeniowy z wymiarem spoiny 5 mm. Warsztat dostaje ten sam rysunek, ale z naniesioną ręcznie korektą na 8 mm, ponieważ taką średnicę elektrody ma akurat na stanie. Taka rozbieżność między dokumentacją a wykonaniem to plaga, której nie łata żadna norma, a która wychodzi dopiero podczas badań nieniszczących.

Skutecznym sposobem jest wpisywanie wymiarów spoin wyłącznie w wersji elektronicznej rysunku, zablokowanej przed edycją w warsztacie. Druga opcja to ścisła kontrola dostępu do plików źródłowych i comiesięczny audytw dokumentacji warsztatowej.

Pominięcie oznaczeń uzupełniających

Symbol spoiny bez dodatkowych oznaczeń powierzchniowych (np. szlif, obróbka cieplna) pozostawia wykonawcę w domysłach. Spoina czołowa blachy czołowej kotła ciśnieniowego musi być poddana badaniom radiograficznym, a bez stosownego wpisu na rysunku nikt tego nie wymaga. W najlepszym razie spawacz wykona spoinę poprawnie, ale bez dokumentacji odbiorczej.

Eurokod 3 oraz normy PN-EN 1090 wymagają, by przy spoinach nośnych wpisać klasę wykonania (EXC1 do EXC4). Klasa EXC2 obejmuje typowe konstrukcje budowlane. EXC4 dotyczy obiektów mostowych i offshore, gdzie konsekwencje pęknięcia spoiny są szczególnie dotkliwe.

Uproszczenie symbolu kosztem jednoznaczności

Projektanci chcący przyspieszyć pracę pomijają część symbolu, na przykład nie wpisują długości spoiny przerywanej albo rezygnują z oznaczenia kąta rowka. Taki skrót myślowy działa w zespole, który zna intencje autora, ale kompletnie zawodzi przy przekazaniu dokumentacji nowemu wykonawcy.

Bezpieczniejszą drogą jest rozbicie złożonego oznaczenia na dwa symbole rozdzielone przecinkiem albo skorzystanie z tabeli spoin w stopce rysunku. Tabela pozwala uniknąć bałaganu na arkuszu i jednocześnie zachować pełną informację techniczną w jednym miejscu.

Wymiarowanie spoin to ostatecznie gra detali, w której liczy się konsekwencja i zgodność z normą. Każdy pominięty milimetr albo każda brakująca litera w symbolu przekłada się na realne pieniądze, realny czas i realne bezpieczeństwo użytkowników konstrukcji. Świadomy konstruktor traktuje więc rysunek spawalniczy tak, jak chirurg traktuje skalpel: jedno niedopatrzenie, a skutki widać przez lata.

Przygotuj rysunek warsztatowy z tabelą spoin w stopce arkusza. Tabela eliminuje pytania z warsztatu i przyspiesza odbiór konstrukcji nawet o 20%.

Nie wpisuj grubości spoiny większej niż 0,7 grubości cieńszego łączonego elementu. Spoina grubsza od materiału rodzimego pęka w strefie wpływu ciepła.

Źródła danych i norm: PN-EN ISO 2553 (oznaczenia spoin), Eurokod 3 (PN-EN 1993-1-1), PN-EN 1090-2 (klasa wykonania konstrukcji stalowych), PN-EN ISO 5817 (poziomy jakości spoin). Strony referencyjne: pkn.pl (Polski Komitet Normalizacyjny), eurocodes.jrc.ec.europa.eu.
