Rodzaje spoin i połączeń spawanych – kompletny poradnik

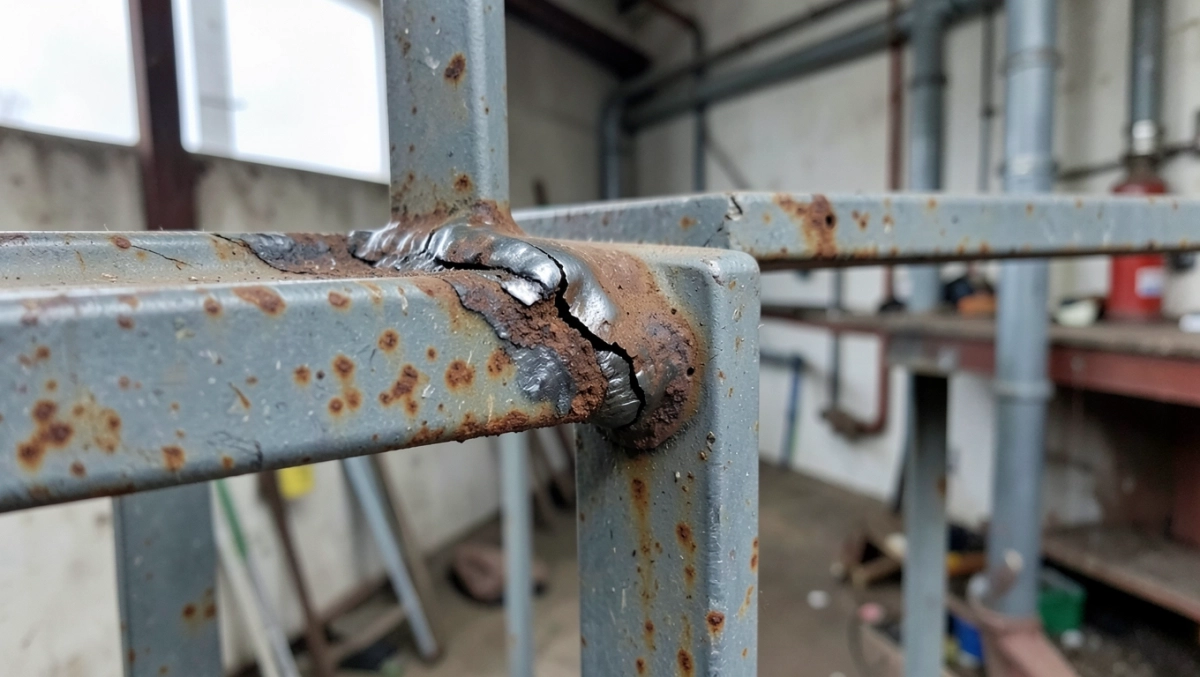

Widok pękniętej spoiny na świeżo postawionej bramie potrafi zepsuć cały dzień. W Bydgoszczy, gdzie spawalnictwo od dekad trzyma rzemieślników i konstruktorów przy robocie, problem najczęściej nie leży w braku umiejętności, tylko w nieznajomości podstawowych typów połączeń, oznaczeń ISO i mechanizmów, które decydują o nośności gotowego złącza. Dobrze ułożona spoina w Bydgoszczy, dobrana do konkretnej blachy i pozycji spawania, potrafi przenieść obciążenia rzędu setek megapascali. Źle dobrana, odkształca elementy i pęka przy pierwszym mrozie. Poniżej znajdziesz przewodnik po sześciu typach połączeń spawanych wg normy, siedmiu najpopularniejszych rodzajach spoin, pozycjach PA, PB, PC, PF i PE oraz sposobie liczenia wymiaru a, s i t w praktyce warsztatowej, z konkretnymi przykładami liczbowymi i odwołaniem do normy PN-EN ISO 9692.

• Połączenia spawane: 6 typów wg normy ISO
• Rodzaje spoin czołowych i pachwinowych
• Pozycje spawania PA, PB, PC, PF i PE w praktyce
• Grubość spoiny jak obliczyć wymiar a, s i t
• Najczęstsze błędy spawalnicze i sposoby ich uniknięcia
• Checklista przed spawaniem 10 punktów
• FAQ najczęściej zadawane pytania

Połączenia spawane: 6 typów wg normy ISO

Każda brama, rama maszyny czy słup ogrodzeniowy to wariacja na temat zaledwie sześciu podstawowych typów połączeń, które opisuje norma ISO. Wybór konkretnego wariantu determinuje rozkład sił wewnętrznych, koszt przygotowania krawędzi i ilość materiału dodatkowego, jaki trzeba wtopić w złącze. Praktyk w Bydgoszczy, który montuje balustrady w kamienicach na Starym Mieście, najczęściej sięga po połączenia teowe lub kątowe, bo pozwalają spawać w pozycji podolnej z wysoką wydajnością. Konstruktor mostu stalowego wybierze raczej doczołowe z pełnym przetopem, bo tam kluczowa jest jednorodność struktury na całej grubości blachy.

Połączenie doczołowe powstaje, gdy dwie krawędzie leżą w jednej płaszczyźnie i stykają się czołowo. Siły działają prostopadle do płaszczyzny styku, więc złącze może przenosić zarówno rozciąganie, jak i ściskanie. Przy blachach o grubości powyżej 6 mm norma PN-EN ISO 9692 wymaga sfazowania krawędzi pod kątem 30 stopni lub większym, tak aby wiązka gazu osłonowego i prąd spawania dotarły do dna szczeliny. Bez tego przetop pozostaje powierzchowny i spoina wygląda dobrze tylko do pierwszego prześwietlenia rentgenowskiego.

Połączenie zakładkowe wykonuje się przez nałożenie jednej blachy na drugą i wtopienie obu wzdłuż krawędzi. Nie wymaga fazowania, więc bywa tańsze, ale nośność zależy wprost od długości zakładki. Przyjmuje się, że zakładka powinna wynosić co najmniej pięciokrotność grubości cieńszej blachy, a dla stali niskowęglowych do 4 mm wystarczą 15 mm. Spoina w zakładce pracuje głównie na ścinanie, dlatego konstruktorzy stosują ją w mniej odpowiedzialnych fragmentach ram, osłonach blaszanych i poszyciach kontenerów.

Połączenie teowe to klasyk hal stalowych. Jedna blacha staje prostopadle do drugiej, a spoina biegnie wzdłuż krawędzi, najczęściej jako pachwinowa trójkątna. Rozkład naprężeń jest tu złożony: działają siły ścinające, moment zginający i lokalna koncentracja naprężeń u podstawy. Dlatego norma ISO zaleca, by grubość spoiny pachwinowej wynosiła od 5 do 7 mm przy blachach o grubości 10 mm, a przy blachach powyżej 20 mm projektanci sięgają po spoiny dwustronne, by ograniczyć odkształcenia kątowe.

Połączenie kątowe jest odmianą teowego, w której oba elementy stykają się pod kątem innym niż 90 stopni. Występuje w konstrukcjach ramowych dachów, kadłubach łodzi i obudowach maszyn, gdzie dwie ścianki muszą zejść się pod nietypowym kątem. Kluczowe jest, by kąt nie był mniejszy niż 60 stopni, bo przy ostrzejszym geometrii grozi podtopienie krawędzi i brak przetopu. Spoiny kątowe projektuje się podobnie jak teowe, ale z dodatkowym zapasem na nierównomierny rozkład naprężeń.

Połączenie krzyżowe powstaje, gdy dwie blachy krzyżują się pod kątem 90 stopni, ale obie są nośne. Występuje w kratownicach, węzłach ram przestrzennych i słupach wielogałęziowych. Wymaga spoin po obu stronach blachy, dlatego ilość materiału dodatkowego rośnie dwukrotnie w porównaniu z połączeniem teowym. Zaletą jest natomiast symetria naprężeń i możliwość przenoszenia momentu skręcającego. Połączenie wieloczęściowe (narożne) to wariant kątowego, w którym zbiegają się więcej niż dwie blachy. Stosowane w węzłach kratownic, ramach wózków widłowych i obudowach pras hydraulicznych.

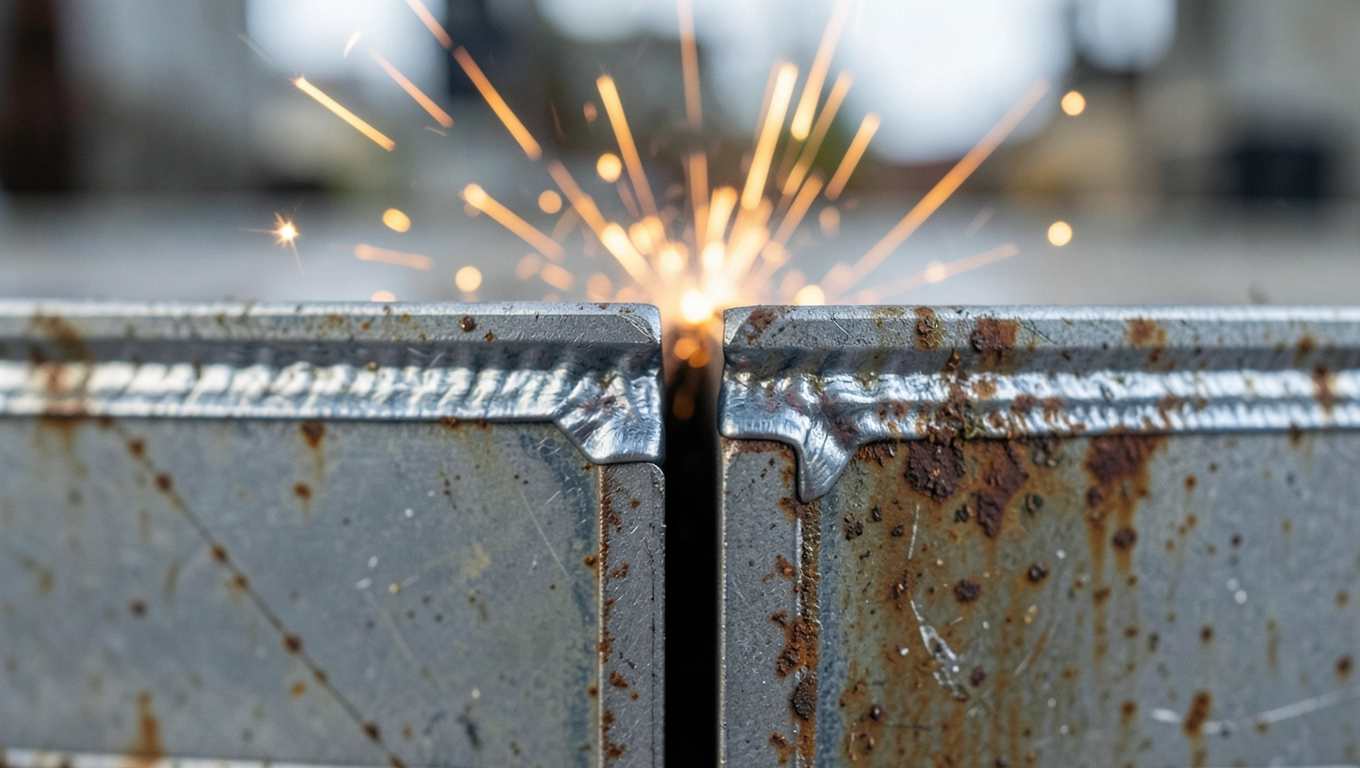

Rodzaje spoin czołowych i pachwinowych

Spoina to już samo wypełnienie, które łączy dwa elementy po ich ułożeniu. Norma wyróżnia spoiny jednostronne i dwustronne, a każda z nich ma swoje litery i symbole, które od razu mówią spawaczowi, jak przygotować krawędź. W praktyce warsztatowej w Bydgoszczy najczęściej pojawiają się spoiny I, V, Y i U, bo te kształty pozwalają uzyskać pełny przetop bez nadmiernego nagrzewania materiału rodzimego.

Spoina I to najprostsza geometria: dwie blachy stykają się bez fazowania, z minimalną szczeliną montażową 1-2 mm. Stosuje się ją do blach o grubości do 4 mm, najczęściej ze stali niskowęglowej. Ciepło spawania koncentruje się w wąskim pasie, więc ryzyko odkształceń kątowych jest minimalne, ale nośność spada przy grubszych materiałach, bo brak przetopu na całej głębokości. Spoina I bywa też określana jako brzeżna, gdy łączy dwie blachy ustawione pionowo obok siebie, lub czołowa w wariancie doczołowym bez fazowania.

Spoina V to klasyk blach grubszych. Krawędzie są sfazowane pod kątem 30 stopni z każdej strony, tak że powstaje profil litery V, do którego spawacz nakłada materiał dodatkowy w jednym lub dwóch ściegach. Kąt rozwarcia 60 stopni zapewnia dostęp łuku do dna szczeliny i umożliwia pełny przetop. Dla blach 6-15 mm to zazwyczaj optymalny wybór, bo ilość materiału dodatkowego pozostaje umiarkowana, a czas spawania rośnie tylko nieznacznie w porównaniu ze spoiną I.

Spoina Y łączy spoinę V z jednostronnym fazowaniem. Jedna krawędź jest sfazowana pod kątem 30 stopni, druga pozostaje prosta lub lekko ścięta. Taki profil stosuje się, gdy dostęp do drugiej strony złącza jest niemożliwy, na przykład przy rurociągach, zbiornikach ciśnieniowych czy kadłubach. Spoina Y pozwala uzyskać pełny przetop od jednej strony, ale wymaga precyzyjnego ustawienia parametrów prądu i napięcia, by nie przegrzać materiału rodzimego po stronie prostej.

Spoina U to rozwiązanie dla blach grubych, powyżej 20 mm. Fazowanie obejmuje nie tylko krawędzie, ale też zaokrąglenie dna szczeliny, co zmniejsza objętość wypełnienia i ilość materiału dodatkowego. Mniejsza ilość stopiwa oznacza krótszy czas spawania i niższe koszty drutu lub elektrody. Z drugiej strony przygotowanie krawędzi w profil U jest droższe, bo wymaga frezowania, a nie tylko cięcia gazowego. Spoina U bywa też nazywana spoiną J w wersji jednostronnej.

Spoina K i HY to warianty dwustronne, w których obie krawędzie są fazowane asymetrycznie, by uzyskać głęboki przetop bez nadmiernego wypełnienia. Stosuje się je przy spawaniu laserowym i plazmowym, gdzie głębokość wtopienia sięga 10-15 mm bez fazowania. W klasycznym spawaniu MIG/MAG spoiny K pojawiają się przy zbiornikach na ciekły azot i kadłubach okrętowych, gdzie liczy się każdy milimetr odkształcenia.

Zasada dwóch trzecich to stara reguła warsztatowa: głębokość przetopu powinna wynosić co najmniej dwie trzecie grubości blachy. Przy blachach 8 mm daje to minimum 5,3 mm wtopienia, co odpowiada spoinie pachwinowej o wymiarze a = 5-7 mm. Pełny przetop oznacza głębokość równą grubości blachy, a częściowy tylko dwie trzecie tej wartości.

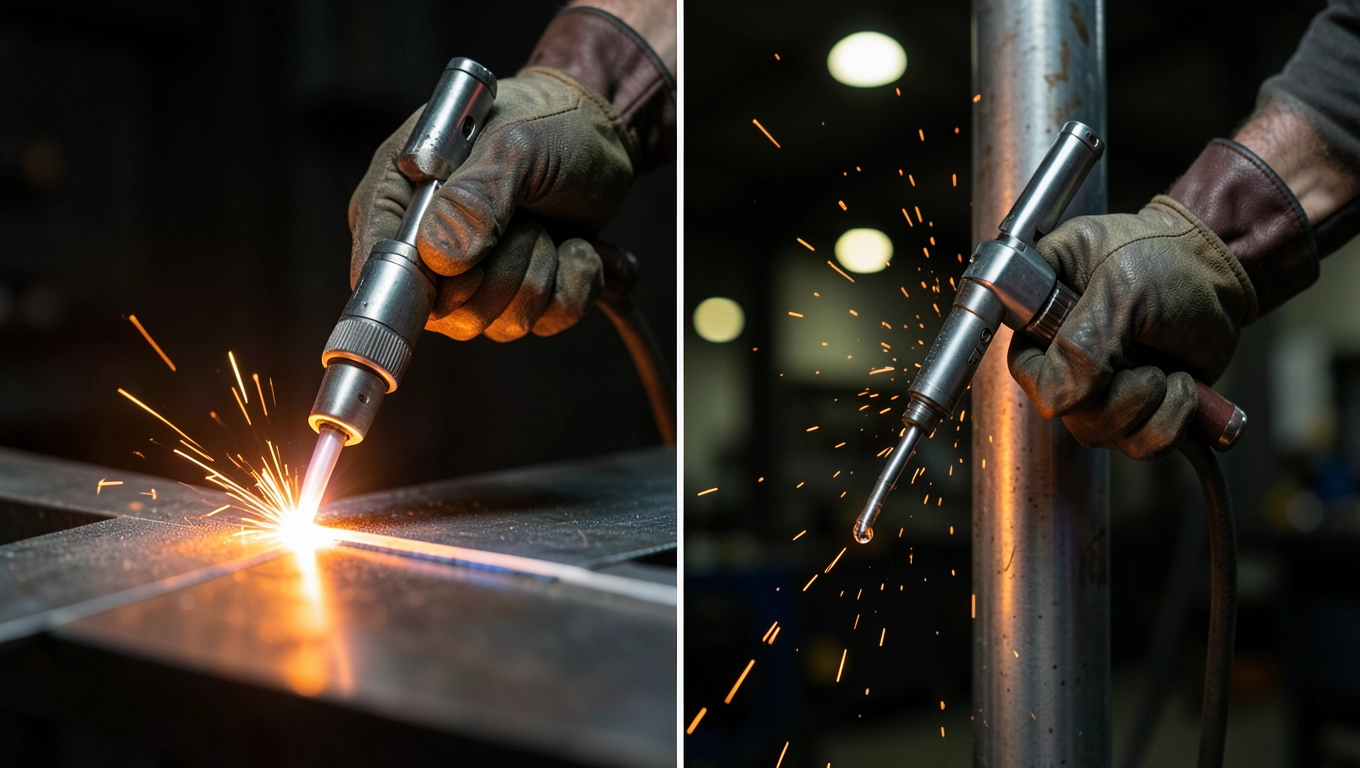

Pozycje spawania PA, PB, PC, PF i PE w praktyce

Pozycja spawania wpływa na wydajność i jakość spoiny bardziej, niż większość amatorów przypuszcza. Grawitacja ciągnie jeziorko spawalnicze w dół, więc spawacz musi kompensować jej działanie prędkością, prądem i kątem elektrody. W halach produkcyjnych Bydgoszczy dominuje pozycja podolna PA, bo pozwala zlać spoinę z pełną kontrolą nad geometrią. Na budowach i remontach instalacji częściej spotkasz pozycję PF, pionową od dołu do góry, która zmusza do pracy z niższą wydajnością i większym ryzykiem podcięć.

Pozycja PA (podolna) to spawanie blachy leżącej poziomo, ze spoiną biegnącą od góry w dół. Grawitacja wspiera jeziorko, więc wydajność sięga 100% i spawacz może układać grube ściegi bez obawy o zapadnięcie. To ulubiona pozycja konstruktorów hal, którzy spawają setki metrów spoin pachwinowych dziennie. Pozycja PB (czołowa) różni się od PA obróceniem blachy o 45 stopni, co wciąż utrzymuje jeziorko w granicach normy, ale wymaga korekty kąta elektrody. W praktyce PB bywa zarezerwowana dla zbiorników walczaków i rurociągów o średnicy powyżej 300 mm.

Pozycja PC (naścienna, pionowa) oznacza spoinę pionową na ścianie. Blacha podtrzymuje jeziorko od dołu, więc wydajność spada do 60-70% wartości PA, ale spoiny pozostają jednorodne. To optymalna pozycja do montażu słupów stalowych i pionowych rygli fasad. Spawacz pracuje najczęściej od dołu do góry, bo kierunek dolny minimalizuje ryzyko podtopienia krawędzi.

Pozycja PF (pionowa od dołu do góry) jest najtrudniejsza. Grawitacja ciągnie jeziorko w dół, więc spawacz musi ograniczyć prąd i prędkość, by stopić materiał bez zapadania. Wydajność spada do 40-50%, a ryzyko porowatości i braku przetopu rośnie. Mimo to PF bywa nieunikniona przy remontach instalacji, spawaniu zbiorników w pozycji montażowej i pracach wysokościowych na rusztowaniach.

Pozycja PE (nad głową, sufitowa) jest rzadko spotykana w halach, ale nieunikniona przy montażu suwnic, rurociągów pod stropem i elementów podwieszanych. Spawacz pracuje z elektrodą skierowaną w górę, jeziorko wisi wbrew grawitacji, więc wydajność spada do 30-40%. Każdy ścieg wymaga podparcia czasowego i niższych parametrów prądu. W praktyce PE wykonuje się najczęściej spoinami czołowymi I lub V, bo mniejsza ilość materiału dodatkowego zmniejsza ryzyko odpadnięcia.

Grubość spoiny jak obliczyć wymiar a, s i t

Trzy symbole, które musisz znać, zanim zaczniesz liczyć parametry spoiny, to a (wymiar pachwinowy), s (grubość spoiny częściowej) i t (grubość spoiny pełnego przetopu). Każdy z nich niesie inną informację o nośności i koszcie wykonania. W biurach konstrukcyjnych Bydgoszczy rysunek zawsze zawiera przynajmniej jeden z tych wymiarów, bo bez niego spawacz nie wie, jak głęboko wtopić drut lub elektrodę.

Wymiar a to najpopularniejszy parametr w spoinach pachwinowych. Definiuje odległość od podstawy trójkąta spoiny do jej powierzchni, w płaszczyźnie prostopadłej do kierunku spawania. Dla blachy o grubości 10 mm norma PN-EN ISO 2553 zaleca a = 5-7 mm, a dla blachy 20 mm a = 10-14 mm. Wymiar a nie może przekraczać 0,7 × grubość cieńszej blachy, bo przy większym wartości pojawia się ryzyko koncentracji naprężeń u podstawy spoiny. W praktyce warsztatowej wyliczenie wygląda tak: blacha 8 mm → a = 4-6 mm, blacha 12 mm → a = 6-8 mm.

Wymiar s to grubość spoiny czołowej z częściowym przetopem. Oznacza faktyczną głębokość wtopienia, mierzoną od powierzchni do dna jeziorka. Przy blachach 10 mm i spoinie V wykonywanej jednostronnie s wynosi zwykle 6-7 mm. Spawacz kontroluje tę wartość na przekroju makroskopowym, rzadziej w trakcie pracy, bo pomiar w czasie rzeczywistym wymaga badań nieniszczących. Jeśli s jest mniejsza niż 2/3 grubości blachy, spoina nie spełnia wymagań nośnych i konstruktor od razu wskazuje konieczność powtórzenia.

Wymiar t to grubość spoiny pełnego przetopu, równa grubości blachy. Występuje w dokumentacji spoin doczołowych klasy A lub B wg PN-EN ISO 5817. Spoina pełnego przetopu oznacza, że wiązka cieplna dotarła do dna szczeliny i materiał dodatkowy wypełnił całą objętość. Cena takiej spoiny jest wyższa o 30-50% w porównaniu ze spoiną częściowego przetopu, bo wymaga dwustronnego spawania lub frezowania rowka przed drugim ściegiem. Ale nośność rośnie proporcjonalnie do przekroju.

Przykład liczbowy. Blacha 10 mm, stal S235, spoina pachwinowa. Wymiar a = 0,5 × 10 = 5 mm, ale praktyka warsztatowa Bydgoszczy mówi o 7 mm, bo taki zapas kompensuje brak idealnego ustawienia elementów. Przy spoinie doczołowej V z jednostronnym przetopem t = 10 mm, a s wynosi 8 mm. Przy dwustronnym spawaniu t = 10 mm, a s z każdej strony to 5 mm. Każdy z tych wariantów ma inną cenę za metr bieżący: spoiny pachwinowe to koszt rzędu 12-25 zł/m, spoiny czołowe pełnego przetopu 30-60 zł/m, w zależności od grubości i materiału dodatkowego.

Kiedy pełny, kiedy częściowy przetop. Pełny przetop jest obowiązkowy w złączach pracujących na zmęczenie, w zbiornikach ciśnieniowych, w belkach podsuwnicowych i w węzłach mostów. Częściowy przetop wystarczy w stężeniach hal, słupkach balustrad i ramach maszyn, gdzie obciążenie jest statyczne i jednokierunkowe. Norma PN-EN 1090-2 rozgranicza te klasy i wymaga oznaczenia EXC (Execution Class) na rysunku.

Wyjaśnienie symboli: a to wysokość trójkąta spoiny pachwinowej, s to zmierzona głębokość wtopienia w spoinie częściowego przetopu, t to grubość blachy w spoinie pełnego przetopu. Każdy symbol ma swoje miejsce w dokumentacji i na rysunku warsztatowym.

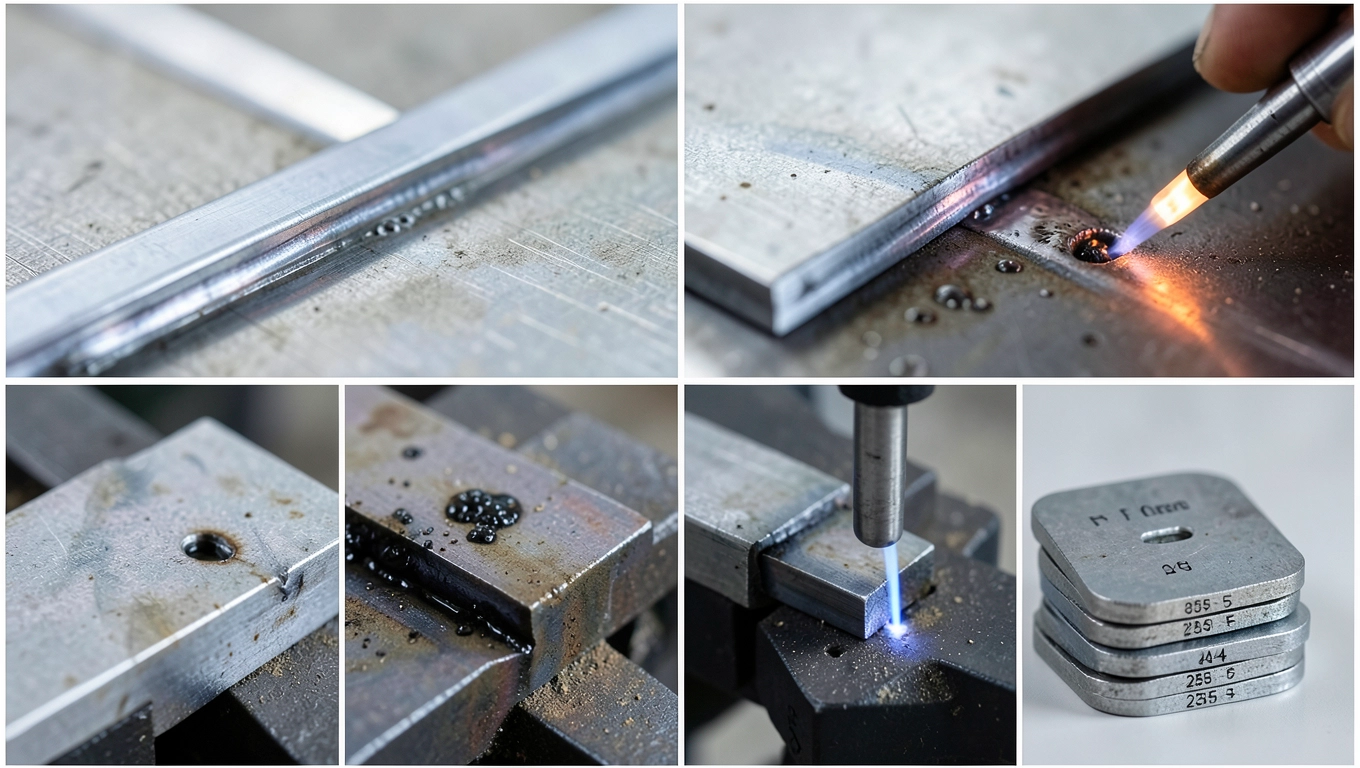

Najczęstsze błędy spawalnicze i sposoby ich uniknięcia

Pięć defektów, które pojawiają się najczęściej w spoinach wykonywanych przez mniej doświadczonych spawaczy, to brak przetopu, porowatość, podcięcia, odkształcenia kątowe i zbyt duża szczelina montażowa. Każdy z nich ma swoją fizyczną lub chemiczną przyczynę, a jej zrozumienie pozwala wyeliminować defekt zanim pojawi się na linii produkcyjnej. W warsztatach Bydgoszczy najczęściej obserwuje się brak przetopu przy spoinach Y i U, bo spawacz nie zawsze kontroluje głębokość wtopienia.

Brak przetopu wynika ze zbyt niskiego prądu spawania lub zbyt szybkiego przesuwu elektrody. Łuk nie nadąża z wtopieniem materiału rodzimego na pełną głębokość, więc na dnie szczeliny pozostaje warstwa niezwiązana z podłożem. Rozwiązanie: obniżenie prędkości o 20-30%, zwiększenie prądu o 10-15%, a w spoinach V zwiększenie kąta rozwarcia z 60 do 70 stopni. Efekt widać gołym okiem na przełamie próbki kontrolnej.

Porowatość pojawia się, gdy w jeziorku spawalniczym pozostają pęcherzyki gazu. Źródłem jest wilgoć na elektrodach, zbyt krótki łuk lub brak gazu osłonowego. W spawaniu MIG/MAG przy stali porowatość sygnalizuje zbyt niskie napięcie lub zbyt mały wypływ gazu. Rozwiązanie: suszenie elektrod w temperaturze 300-350°C przez dwie godziny, wydłużenie wypływu gazu przed spawaniem (pre-flow) do 0,5 sekundy, utrzymanie odległości dyszy od blachy 12-15 mm.

Podcięcia to rowki wzdłuż krawędzi spoiny, powstałe przez nadmierny prąd lub zbyt wolny przesuw. Materiał rodzimy topi się intensywniej niż dodatkowy, więc krawędź zapada się, tworząc karb koncentrujący naprężenia. Podcięcia powyżej 0,5 mm głębokości dyskwalifikują spoinę w klasie EXC2 i wyżej. Rozwiązanie: zmniejszenie prądu o 10%, skrócenie łuku do 2-3 mm, zwiększenie prędkości przesuwu.

Odkształcenia kątowe pojawiają się przy spoinach dłuższych niż 500 mm i przy grubościach blach poniżej 8 mm. Skurcz spawalniczy ciągnie blachy do siebie, więc płaska rama staje się łukowata. Rozwiązanie: spawanie techniką wsteczną od środka do krawędzi, podgrzewanie wstępne blach do 100-150°C dla stali S355, zastosowanie spoin przerywanych co 200 mm w pierwszym ściegu.

Zbyt duża szczelina montażowa to defekt przygotowania, nie samego spawania. Szczelina powyżej 3 mm przy blachach 10 mm powoduje nadmierne wypełnienie i obniżenie wydajności. Norma ISO 9692 dopuszcza szczeliny do 3 mm bez fazowania, ale powyżej tej wartości trzeba zwiększyć ilość materiału dodatkowego, co rośnie koszt. Rozwiązanie: precyzyjne cięcie z użyciem przecinarki taśmowej lub lasera, kontrola szczeliny suwmiarką przed każdą spoiną.

Nie ignoruj wyników badań wizualnych. Spoina, która wygląda dobrze z wierzchu, może kryć brak przetopu, porowatość lub pęknięcia podpowierzchniowe. W klasach EXC3 i EXC4 wymagana jest kontrola penetracyjna lub radiograficzna.

Checklista przed spawaniem 10 punktów

• Sprawdź gatunek stali i grubość blachy dobierz materiał dodatkowy o tej samej lub wyższej wytrzymałości.
• Oczyść krawędzie z rdzy, oleju, farby zanieczyszczenia powodują porowatość.
• Skontroluj szczelinę montażową suwmiarką dopuszczalna wartość 1-3 mm.
• Sprawdź fazowanie kątownikiem lub szablonem zgodność z rysunkiem.
• Osusz elektrody lub sprawdź przepływ gazu osłonowego redukcja wilgoci i ochrona jeziorka.
• Ustaw parametry spawania wg karty WPS prąd, napięcie, prędkość.
• Podgrzej blachy, jeśli grubość przekracza 20 mm lub temperatura otoczenia spada poniżej 5°C.
• Przymocuj elementy spawarkami ściągowymi ograniczenie odkształceń.
• Oznacz kierunek spawania na rysunku kolejność ściegów wpływa na naprężenia.
• Przygotuj próbkę kontrolną i sprawdź przełom weryfikacja przetopu i jakości.

FAQ najczęściej zadawane pytania

Jaka jest różnica między spoiną I a spoiną V?

Spoina I nie wymaga fazowania krawędzi i stosuje się ją przy blachach do 4 mm. Spoina V wymaga sfazowania krawędzi pod kątem 30 stopni z każdej strony i zapewnia pełny przetop przy blachach 6-15 mm. Wybór zależy od grubości materiału i wymagań nośnych.

Kiedy stosować pełny przetop, a kiedy częściowy?

Pełny przetop jest obowiązkowy w złączach narażonych na zmęczenie, w zbiornikach ciśnieniowych i w węzłach mostów. Częściowy przetop wystarczy w stężeniach hal, słupkach balustrad i ramach maszyn, gdzie obciążenie jest statyczne.

Jak obliczyć wymiar a dla blachy 12 mm?

Dla blachy 12 mm wymiar a wynosi 6-8 mm w spoinach pachwinowych. Reguła 2/3 mówi, że głębokość przetopu powinna wynosić co najmniej 8 mm, a wymiar a odpowiada połowie grubości blachy z zapasem 2-3 mm.

Czy spoiny pachwinowe można stosować w zbiornikach ciśnieniowych?

Nie. Zbiorniki ciśnieniowe wg dyrektywy PED wymagają spoin czołowych z pełnym przetopem i badań radiograficznych 100% spoin. Spoiny pachwinowe dopuszcza się tylko w elementach pomocniczych i wzmocnieniach.

Co oznacza klasa EXC wg normy PN-EN 1090?

EXC (Execution Class) to klasy jakości wykonania od EXC1 do EXC4. EXC1 to proste konstrukcje, EXC4 to konstrukcje krytyczne, w tym mosty i platformy offshore. Klasa wpływa na wymagania dotyczące kwalifikacji spawaczy, badań nieniszczących i tolerancji wymiarowych.

Zaplanuj spawanie jeszcze przed zakupem materiału. Każdy milimetr fazowania, każdy procent kąta rozwarcia i każdy amper prądu wpływa na koszt końcowy. Karta WPS (Welding Procedure Specification) przygotowana na podstawie normy PN-EN ISO 15609 porządkuje wszystkie te parametry w jednym dokumencie.

Dane techniczne i wymiary spoin wg normy PN-EN ISO 9692, klasyfikacja jakościowa wg PN-EN ISO 5817, klasy wykonania wg PN-EN 1090-2, oznaczenia spoin wg PN-EN ISO 2553, karty WPS wg PN-EN ISO 15609, aktualizacja: 2025.
